tomcat架构分析 (connector NIO 实现)

q666123

　　   整个tomcat是一个比较完善的框架体系，各个组件之间都是基于接口的实现，所以比较方便扩展和替换。像这里的“org.apache.coyote.http11.Http11NioProtocol”和BIO的“org.apache.coyote.http11.Http11Protocol”都是统一的实现org.apache.coyote.ProtocolHandler接口，所以从整体结构上来说，NIO还是与BIO的实现保持大体一致。
　　首先来看一下NIO connector的内部结构，箭头方向还是消息流；

　　还是可以看见connector中三大块

• 　　Http11NioProtocol

• 　　Mapper

• 　　CoyoteAdapter


　　基本功能与BIO的类似，参见tomcat架构分析(connector BIO实现)。重点看看Http11NioProtocol.
　　和JIoEndpoint一样，NioEndpoint是Http11NioProtocol中负责接收处理socket的主要模块。但是在结构上比JIoEndpoint要复杂一些，毕竟是非阻塞的。但是需要注意的是，tomcat的NIOconnector并非完全是非阻塞的，有的部分，例如接收socket，从socket中读写数据等，还是阻塞模式实现的，在后面会逐一介绍。

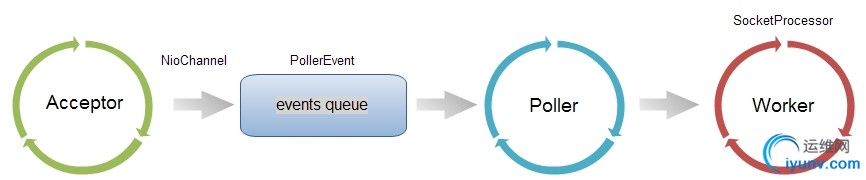

　　如图所示，NioEndpoint的主要流程；

　　图中Acceptor及Worker分别是以线程池形式存在，Poller是一个单线程。注意，与BIO的实现一样，缺省状态下，在server.xml中没有配置，则以Worker线程池运行，如果配置了，则以基于javaconcurrent 系列的java.util.concurrent.ThreadPoolExecutor线程池运行。
　　Acceptor
　　接收socket线程，这里虽然是基于NIO的connector，但是在接收socket方面还是传统的serverSocket.accept()方式，获得SocketChannel对象，然后封装在一个tomcat的实现类org.apache.tomcat.util.net.NioChannel对象中。然后将NioChannel对象封装在一个PollerEvent对象中，并将PollerEvent对象压入eventsqueue里。这里是个典型的生产者-消费者模式，Acceptor与Poller线程之间通过queue通信，Acceptor是events queue的生产者，Poller是events queue的消费者。
　　注意：其实tomcat会有多个poller（可以配置，默认是Math.min(2,Runtime.getRuntime().availableProcessors())），所以不同的PollerEvent对象会分到某一个poller上。
　　Poller
　　Poller线程中维护了一个Selector对象，NIO就是基于Selector来完成逻辑的。在connector中并不止一个Selector，在socket的读写数据时，为了控制timeout也有一个Selector，在后面的BlockSelector中介绍。可以先把Poller线程中维护的这个Selector标为主Selector。
　　Poller是NIO实现的主要线程。首先作为events queue的消费者，从queue中取出PollerEvent对象，然后将此对象中的channel以OP_READ事件注册到主Selector中，然后主Selector执行select操作，遍历出可以读数据的socket，并从Worker线程池中拿到可用的Worker线程，然后将socket传递给Worker。整个过程是典型的NIO实现。
　　Worker
　　Worker线程拿到Poller传过来的socket后，将socket封装在SocketProcessor对象中。然后从Http11ConnectionHandler中取出Http11NioProcessor对象，从Http11NioProcessor中调用CoyoteAdapter的逻辑，跟BIO实现一样。在Worker线程中，会完成从socket中读取httprequest，解析成HttpServletRequest对象，分派到相应的servlet并完成逻辑，然后将response通过socket发回client。在从socket中读数据和往socket中写数据的过程，并没有像典型的非阻塞的NIO的那样，注册OP_READ或OP_WRITE事件到主Selector，而是直接通过socket完成读写，这时是阻塞完成的，但是在timeout控制上，使用了NIO的Selector机制，但是这个Selector并不是Poller线程维护的主Selector，而是BlockPoller线程中维护的Selector，称之为辅Selector。
　　NioSelectorPool
　　NioEndpoint对象中维护了一个NioSelecPool对象，这个NioSelectorPool中又维护了一个BlockPoller线程，这个线程就是基于辅Selector进行NIO的逻辑。以执行servlet后，得到response，往socket中写数据为例，最终写的过程调用NioBlockingSelector的write方法。
　　Java代码

• 　　public int write(ByteBuffer buf, NioChannel socket, long writeTimeout,MutableInteger lastWrite) throws IOException {

• 　　SelectionKey key = socket.getIOChannel().keyFor(socket.getPoller().getSelector());

• 　　if ( key == null ) throw new IOException("Key no longer registered");

• 　　KeyAttachment att = (KeyAttachment) key.attachment();

• 　　int written = 0;

• 　　boolean timedout = false;

• 　　int keycount = 1; //assume we can write

• 　　long time = System.currentTimeMillis(); //start the timeout timer

• 　　try {

• 　　while ( (!timedout) && buf.hasRemaining()) {

• 　　if (keycount > 0) { //only write if we were registered for a write

• 　　//直接往socket中写数据

• 　　int cnt = socket.write(buf); //write the data

• 　　lastWrite.set(cnt);

• 　　if (cnt == -1)

• 　　throw new EOFException();

• 　　written += cnt;

• 　　//写数据成功，直接进入下一次循环，继续写

• 　　if (cnt > 0) {

• 　　time = System.currentTimeMillis(); //reset our timeout timer

• 　　continue; //we successfully wrote, try again without a selector

• 　　}

• 　　}

• 　　//如果写数据返回值cnt等于0，通常是网络不稳定造成的写数据失败

• 　　try {

• 　　//开始一个倒数计数器

• 　　if ( att.getWriteLatch()==null || att.getWriteLatch().getCount()==0) att.startWriteLatch(1);

• 　　//将socket注册到辅Selector，这里poller就是BlockSelector线程

• 　　poller.add(att,SelectionKey.OP_WRITE);

• 　　//阻塞，直至超时时间唤醒，或者在还没有达到超时时间，在BlockSelector中唤醒

• 　　att.awaitWriteLatch(writeTimeout,TimeUnit.MILLISECONDS);

• 　　}catch (InterruptedException ignore) {

• 　　Thread.interrupted();

• 　　}

• 　　if ( att.getWriteLatch()!=null && att.getWriteLatch().getCount()> 0) {

• 　　keycount = 0;

• 　　}else {

• 　　//还没超时就唤醒，说明网络状态恢复，继续下一次循环，完成写socket

• 　　keycount = 1;

• 　　att.resetWriteLatch();

• 　　}

•

• 　　if (writeTimeout > 0 && (keycount == 0))

• 　　timedout = (System.currentTimeMillis() - time) >= writeTimeout;

• 　　} //while

• 　　if (timedout)

• 　　throw new SocketTimeoutException();

• 　　} finally {

• 　　poller.remove(att,SelectionKey.OP_WRITE);

• 　　if (timedout && key != null) {

• 　　poller.cancelKey(socket, key);

• 　　}

• 　　}

• 　　return written;

• 　　}


　　也就是说当socket.write()返回0时，说明网络状态不稳定，这时将socket注册OP_WRITE事件到辅Selector，由BlockPoller线程不断轮询这个辅Selector，直到发现这个socket的写状态恢复了，通过那个倒数计数器，通知Worker线程继续写socket动作。看一下BlockSelector线程的逻辑；
　　Java代码

• 　　public void run() {

• 　　while (run) {

• 　　try {

• 　　......

•

• 　　Iterator iterator = keyCount > 0 ? selector.selectedKeys().iterator() : null;

• 　　while (run && iterator != null && iterator.hasNext()) {

• 　　SelectionKey sk = (SelectionKey) iterator.next();

• 　　KeyAttachment attachment = (KeyAttachment)sk.attachment();

• 　　try {

• 　　attachment.access();

• 　　iterator.remove(); ;

• 　　sk.interestOps(sk.interestOps() & (~sk.readyOps()));

• 　　if ( sk.isReadable() ) {

• 　　countDown(attachment.getReadLatch());

• 　　}

• 　　//发现socket可写状态恢复，将倒数计数器置位，通知Worker线程继续

• 　　if (sk.isWritable()) {

• 　　countDown(attachment.getWriteLatch());

• 　　}

• 　　}catch (CancelledKeyException ckx) {

• 　　if (sk!=null) sk.cancel();

• 　　countDown(attachment.getReadLatch());

• 　　countDown(attachment.getWriteLatch());

• 　　}

• 　　}//while

• 　　}catch ( Throwable t ) {

• 　　log.error("",t);

• 　　}

• 　　}

• 　　events.clear();

• 　　try {

• 　　selector.selectNow();//cancel all remaining keys

• 　　}catch( Exception ignore ) {

• 　　if (log.isDebugEnabled())log.debug("",ignore);

• 　　}

• 　　}


　　使用这个辅Selector主要是减少线程间的切换，同时还可减轻主Selector的负担。以上描述了NIO connector工作的主要逻辑，可以看到在设计上还是比较精巧的。NIO connector还有一块就是Comet，有时间再说吧。需要注意的是，上面从Acceptor开始，有很多对象的封装，NioChannel及其KeyAttachment，PollerEvent和SocketProcessor对象，这些不是每次都重新生成一个新的，都是NioEndpoint分别维护了它们的对象池；
　　Java代码

• 　　ConcurrentLinkedQueue processorCache = new ConcurrentLinkedQueue()

• 　　ConcurrentLinkedQueue keyCache = new ConcurrentLinkedQueue()

• 　　ConcurrentLinkedQueue eventCache = new ConcurrentLinkedQueue()

• 　　ConcurrentLinkedQueue nioChannels = new ConcurrentLinkedQueue()


　　当需要这些对象时，分别从它们的对象池获取，当用完后返回给相应的对象池，这样可以减少因为创建及GC对象时的性能消耗。
