RHCS +GFS2+iscsi+cLVM实现高可用web集群

trsgw

                      RHEL6.6-x86-64
软件源：
    epel源
    本地yum源


RHCS安装及配置
192.168.1.5   安装luci      两块硬盘, 其中/sdb提供共享存储。


集群节点
192.168.1.6  安装ricci     node1.mingxiao.info     node1
192.168.1.7  安装ricci     node2.mingxiao.info     node2
192.168.1.8 安装ricci      node3.mingxiao.info     node3


前提：
1> 192.168.1.5分别与node1,node2,node3互信
2> 时间同步
3> 节点主机名分别为node1.mingxiao.info、node2.mingxiao.info、node3.mingxiao.info

进主机192.168.1.5

1 2 3 4 5 6

vim /etc/hosts 127.0.0.1   localhost localhost.localdomain localhost4 localhost4.localdomain4 ::1         localhost localhost.localdomain localhost6 localhost6.localdomain6 192.168.1.6 node1.mingxiao.info node1 192.168.1.7 node2.mingxiao.info node2 192.168.1.8 node3.mingxiao.info node3

# for I in {1..3}; do scp /etc/hosts node$I:/etc;done

时间同步
# for I in {1..3}; do ssh node$I 'ntpdate time.windows.com';done

节点间互信。
.....

# yum -y install luci
# for I in {1..3}; do ssh node$I 'yum -y install ricci'; done
# for I in {1..3}; do ssh node$I 'echo xiaoming | passwd --stdin ricci'; done
# for I in {1..3}; do ssh node$I 'service ricci start;chkconfig ricci on'; done
# for I in {1..3}; do ssh node$I 'yum -y install httpd'; done
# service luci start


浏览器输入https://192.168.1.5:8084访问web管理界面，输入root用户和root密码

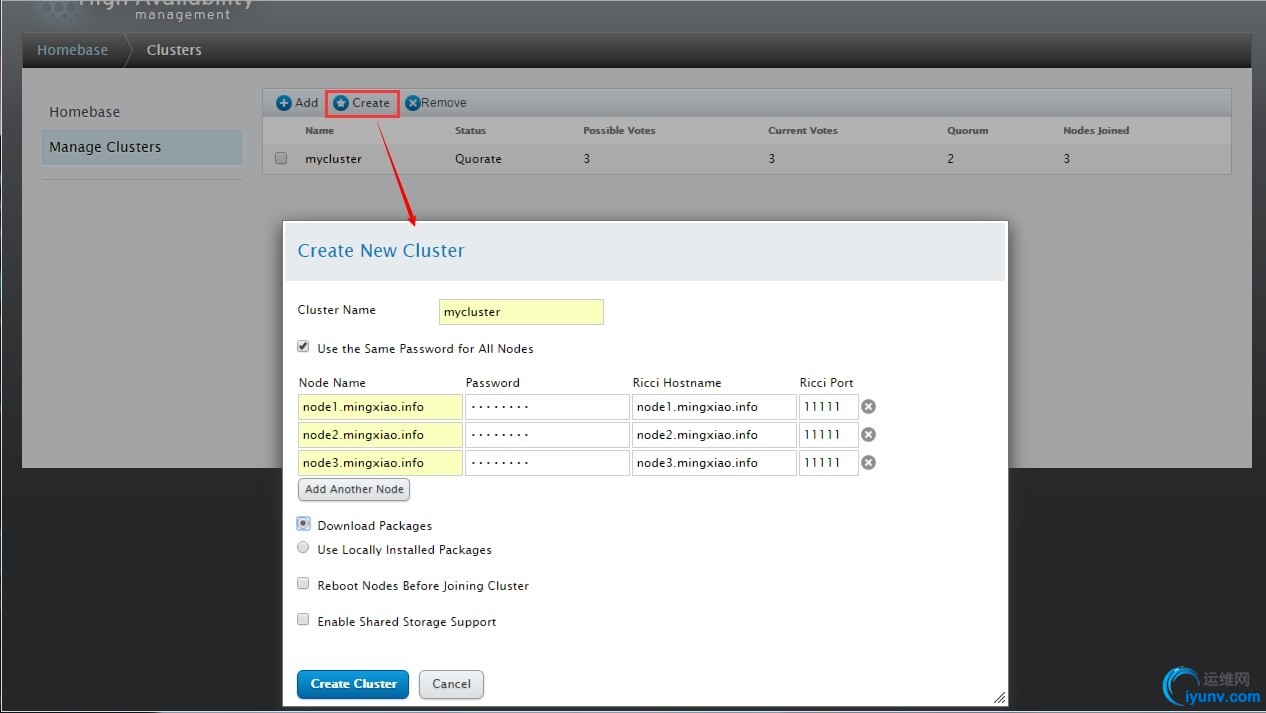

创建集群，Password输入各节点ricci用户密码，

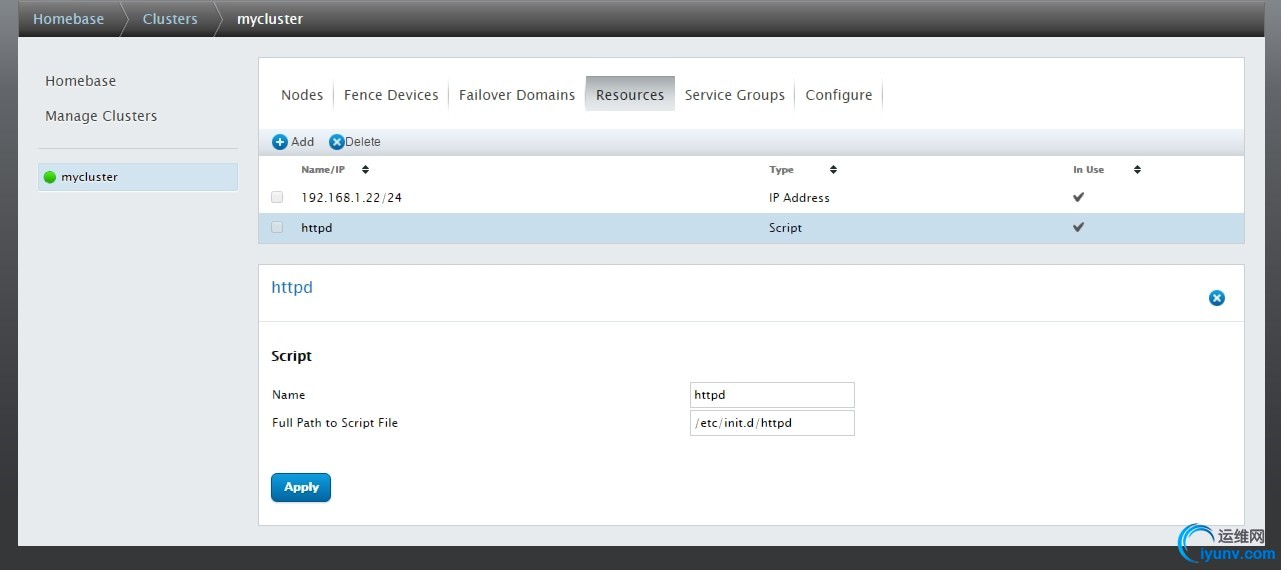

添加资源，这里添加两个一个为VIP，一个为httpd，添好如下图界面






添加故障转移域，如下图：



由于没有fences设备，所以不再添加。




接下来要配置iscsi，提供共享存储:
进192.168.1.5

# yum -y install scsi-target-utils
# for I in {1..3}; do ssh node$I 'yum -y install iscsi-initiator-utils'; done

1 2 3 4 5 6 7 8 9

vim /etc/tgt/targets.conf   添加如下内容 <target iqn.2015-05.ingo.mingxiao:ipsan.sdb>   <backing-store /dev/sdb>      vendor_id Xiaoming      lun 1   </backing-store>   initiator-address 192.168.1.0/24   incominguser iscsiuser xiaoming </target>

# service tgtd start

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34

# tgtadm --lld iscsi --mode target --op show  #可查看到如下信息 Target 1: iqn.2015-05.ingo.mingxiao:ipsan.sdb     System information:         Driver: iscsi         State: ready     LUN information:         LUN: 0             Type: controller             SCSI ID: IET     00010000             SCSI SN: beaf10             Size: 0 MB, Block size: 1             Online: Yes             Removable media: No             Prevent removal: No             Readonly: No             Backing store type: null             Backing store path: None             Backing store flags:         LUN: 1             Type: disk             SCSI ID: IET     00010001             SCSI SN: beaf11             Size: 21475 MB, Block size: 512             Online: Yes             Removable media: No             Prevent removal: No             Readonly: No             Backing store type: rdwr             Backing store path: /dev/sdb             Backing store flags:     Account information:         iscsiuser     ACL information:         192.168.1.0/24

1	# for I in {1..3}; do ssh node$I 'echo "InitiatorName=`iscsi-iname -p iqn.2015-05.info.mingxiao`" > /etc/iscsi/initiatorname.iscsi'; done

1 2 3 4

vim /etc/iscsi/iscsid.conf       #在node1、node2、node3启用下面三行 node.session.auth.authmethod = CHAP node.session.auth.username = iscsiuser node.session.auth.password = xiaoming

1 2 3 4 5 6 7

# ha ssh node$I 'iscsiadm -m discovery -t st -p 192.168.1.5';done [  OK  ] iscsid: [  OK  ] 192.168.1.5:3260,1 iqn.2015-05.ingo.mingxiao:ipsan.sdb [  OK  ] iscsid: [  OK  ] 192.168.1.5:3260,1 iqn.2015-05.ingo.mingxiao:ipsan.sdb [  OK  ] iscsid: [  OK  ] 192.168.1.5:3260,1 iqn.2015-05.ingo.mingxiao:ipsan.sdb

1 2 3 4 5 6 7

# ha ssh node$I 'iscsiadm -m node -T iqn.2015-05.ingo.mingxiao:ipsan.sdb -p 192.168.1.5 -l ';done Logging in to [iface: default, target: iqn.2015-05.ingo.mingxiao:ipsan.sdb, portal: 192.168.1.5,3260] (multiple) Login to [iface: default, target: iqn.2015-05.ingo.mingxiao:ipsan.sdb, portal: 192.168.1.5,3260] successful. Logging in to [iface: default, target: iqn.2015-05.ingo.mingxiao:ipsan.sdb, portal: 192.168.1.5,3260] (multiple) Login to [iface: default, target: iqn.2015-05.ingo.mingxiao:ipsan.sdb, portal: 192.168.1.5,3260] successful. Logging in to [iface: default, target: iqn.2015-05.ingo.mingxiao:ipsan.sdb, portal: 192.168.1.5,3260] (multiple) Login to [iface: default, target: iqn.2015-05.ingo.mingxiao:ipsan.sdb, portal: 192.168.1.5,3260] successful.

node1，node2,node3分别安装以下两个rpm包，rpmfind.net可找到

1 2 3 4 5

# rpm -ivh lvm2-cluster-2.02.111-2.el6.x86_64.rpm gfs2-utils-3.0.12.1-68.el6.x86_64.rpm warning: lvm2-cluster-2.02.111-2.el6.x86_64.rpm: Header V3 RSA/SHA1 Signature, key ID c105b9de: NOKEY Preparing...                ########################################### [100%]    1:gfs2-utils             ########################################### [ 50%]    2:lvm2-cluster           ########################################### [100%]

进node1
# pvcreate /dev/sdb
# vgcreate clustervg /dev/sdb
# lvcreate -L 5G -n clusterlv clustervg
# mkfs.gfs2 -j 2 -p lock_dlm -t mycluster:sdb  /dev/clustervg/clusterlv


添加一个服务，名为webservice

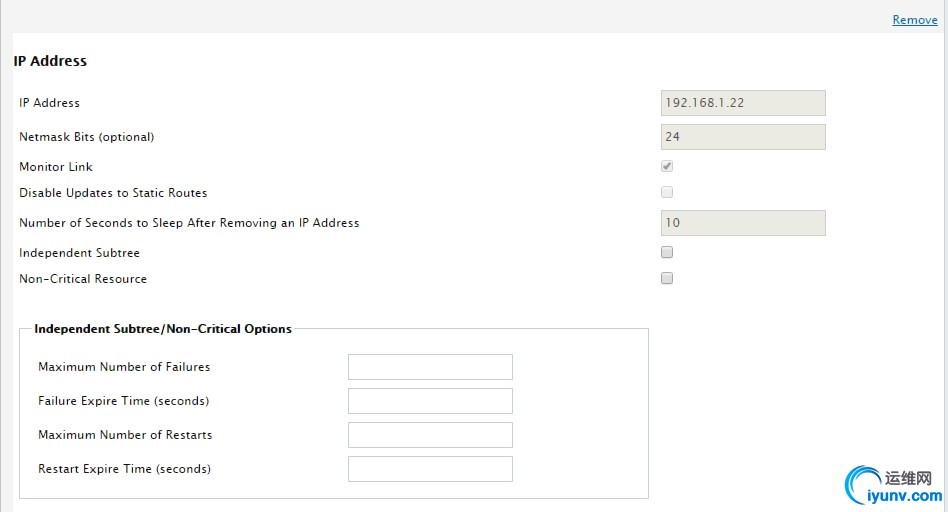

将先前VIP资源加入




新建一个GFS2资源，并加入

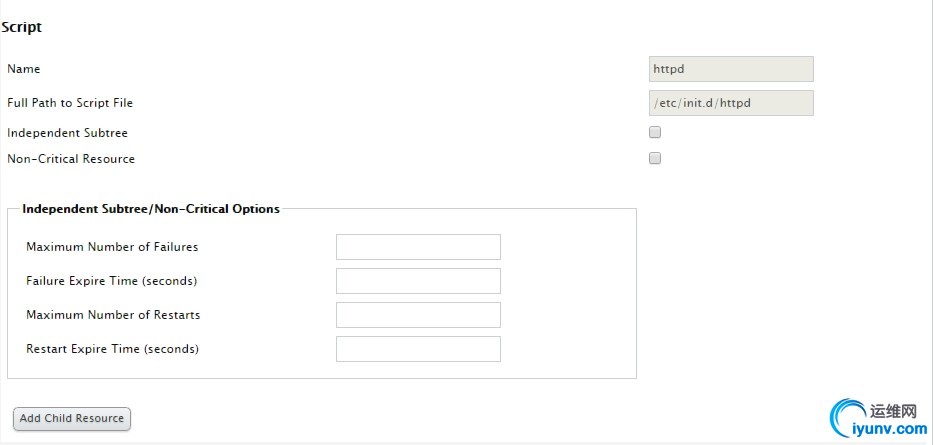

将先前httpd资源加入



然后启动即可。
查看状态：

1 2 3 4 5 6 7 8 9 10 11

# clustat Cluster Status for mycluster @ Thu May  7 00:07:21 2015 Member Status: Quorate Member Name                                             ID   Status ------ ----                                             ---- ------ node1.mingxiao.info                                         1 Online, Local, rgmanager node2.mingxiao.info                                         2 Online, rgmanager node3.mingxiao.info                                         3 Online, rgmanager Service Name                                   Owner (Last)                                   State          ------- ----                                   ----- ------                                   -----          service:webservice                             node1.mingxiao.info                            started
