cisco ppp和HDLC认证

trsgw

  路由器经常用于构建广域网，广域网链路的封装和以太网上的封装有着非常大的差别。常见的广域网封装有HDLC、PPP、Frame-relay 等，本章介绍HDLC 和PPP。相对而言，PPP比起HDLC 有较多的功能。

    1.1.1 HDLC介绍

    HDLC 是点到点串行线路上的帧封装格式，其帧格式和以太网帧格式有很大差别，HDLC没有源mac和目的mac地址。cisco对HDLC进行了私有化，cisco的HDLC封装和标准的HDLC封装是不一样的，除非你都是cisco设备，假如不同设备建议使用ppp封装。

    1.1.2 ppp封装

    和HDLC一样，ppp也是串行线路上的一种帧封装格式，但是ppp可以提供对多种网络层协议的支持。ppp支持认证，多链路捆绑，回拨，压缩等功能。ppp经过4个过程

    链路的建立 链路的质量检测 网络层协议配置协调 关闭链路

    1.1.3 ppp认证：pap和chap

1 PAP认证，Pap是通过2次握手的认证，通过在链路中不停发送密码，来认证的，而且发送的密码，在链路上是明文。所以PAP不能防范再次被攻击和安全无法得到有效的保证。

    1.1.3 CHAP----询问握手协议

2 CHAP是通过三次握手周期性验证源节点身份。CHAP是在链路建立后进行，以后什么时候都可以，所以链路安全系数更高。CHAP不允许，链路发起方在没收到任何消息下，进行验证，而且CHAP每次发送的消息都是不同的，是唯一的，CHAP不直接在链路上发送密码，只传送一个不可预知的信息，以及询问信息和MD5加密的一个值。所以CHAP可以防止攻击。

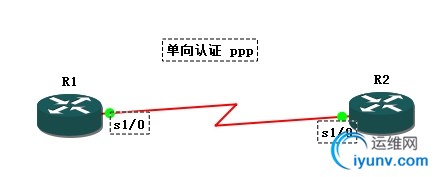

                         PPP 封装实验

1 R1 接口配置

interface Serial1/0
ip address 192.168.1.1 255.255.255.0
encapsulation ppp
serial restart-delay 0
ppp authentication pap
ppp pap sent-username R2 password 0 654321
end
username R1 password 0 123456
2 R2 接口配置

interface Serial1/0
ip address 192.168.1.2 255.255.255.0
encapsulation ppp
serial restart-delay 0
ppp authentication pap
ppp pap sent-username R1 password 0 123456
end

username R2 password 0 654321

验证信息

首先int s1/0 shutdown 然后 no sh

debug ppp auth

打开端口后，会出现ppp协商成功的信息。
