How-to: 创建Windows Phone 7自定义控件

偷瓜的贼

　　写在最前
　　前段时间报名参加了WPMind发起的一个针对Windows Phone 7的开源项目“WPMind Windows Phone 7 Framework”，最近抽空研究了一个实现比较简单的控件-Bubble Control。本人以前做Windows Mobile平台比较多，WP7平台上Silverlight是两个主流技术之一，因此也是现学现用，文章中有不对的地方还请大家指正。当然，不管难以与否，写这篇文章的目的就是为了和大家分享Windows Phone 7 控件的制作心得，下面切入正题。
　　
　　有关Windows Phone 7的控件
　　??    提到Windows Phone 7的控件，大家最熟悉的应该就是Silverlight for ??Windows Phone 7，它为我们提供了丰富的控件，包括AutoCompleteBox、ListPicker、LongListSelector、Page Transitions、GestureListener、 ContextMenu、DatePicker、 TimePicker、 ToggleSwitch、WrapPanel等等，在金山崟霸的BLog中已经给予了详细的介绍，这里就不再赘述了。那么我们自己如何来动手制作控件呢？目前来讲，有两种途径，一种是在Visual Studio下面，一种是在Expression Blend下面。在Visual Studio中，我们可以通过项目右键添加控件，选择Windows Phone User Control，如下图所示：
　　


　　
　　导入元素，生成控件
　　在Expression Blend下面，我们可以自己画控件的UI，也可以直接利用现有的成果，比如说是Photoshop的文件或者是Illustrator文件，通过Expression Blend直接导入，如下图所示：
　　


　　在文件导入后，选中一个需要的资源，在其右键中选择“构成UserControl”，如下图所示：
　　

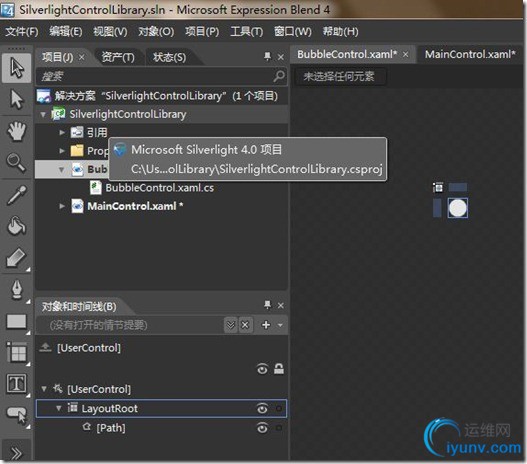

　　将资源的名称命名为“BubbleControl”，这样，就在解决方案中生成了“BubbleControl.xaml”和“BubbleControl.xaml.cs”这两个文件，如下图所示：
　　

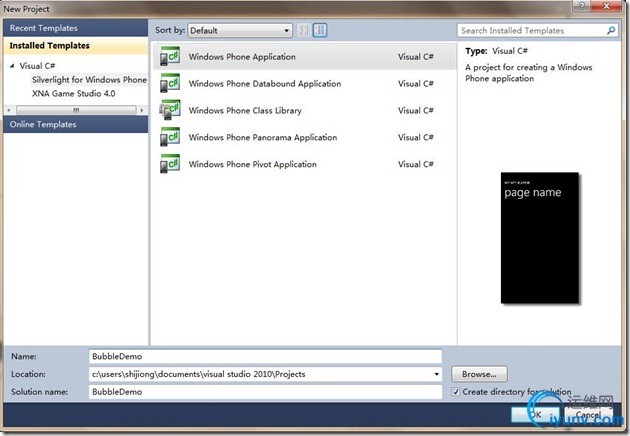

　　打开Visual Studio 2010 Express for Windows Phone，新建项目，选择Windows Phone Application，如下图所示：
　　


　　将Expression Blend项目下的BubbleControl.xaml”和“BubbleControl.xaml.cs”文件拷贝到Visual Studio 2010 项目下，并且添加到项目中，如下图所示：


　　
　　修改代码，实现逻辑
　　在“BubbleControl.xaml.cs”文件中，我们添加两个方法：UpdatePosition和IsOutOfBounds。UpdatePosition方法根据气泡的浮力和水流方向，更新界面。IsOutOfBounds用来判断气泡是否已经超越了屏幕。




namespace WPMind.WP7.Controls
{
public partial class BubbleControl : UserControl
{
public BubbleControl()
{
// 为初始化变量所必需
InitializeComponent();
}
//更新气泡的位置
public void UpdatePosition(Point currentTransform)
{
var top = Canvas.GetTop(this);
var left = Canvas.GetLeft(this);
Canvas.SetTop(this, top - 5.0d + (currentTransform.Y * 0.1d));
Canvas.SetLeft(this, left + (currentTransform.X * 0.1d));
}
//判断气泡是否超出Canvas
public bool IsOutOfBounds(double width, double height)
{
var left = Canvas.GetLeft(this);
var top = Canvas.GetTop(this);
if (left < -ActualWidth)
return true;
if (left > width + ActualWidth)
return true;
if (top < -ActualHeight)
return true;
return false;
}
}
}　　在Demo页面中，我们首先生成25个位置随机、大小随机的气泡，然后开启定时器，溢出时间是50ms：


        public MainPage()
{
InitializeComponent();
Loaded += OnLoaded;
timer.Tick += OnTimerTicker;
}
private void OnLoaded(object sender, RoutedEventArgs e)
{
CreateInitialBubbles();
timer.Start();
}
//生成初始的气泡
private void CreateInitialBubbles()
{
for (int i = 0; i < 25; i++)
{
var left = random.NextDouble() * ContentCanvas.ActualWidth;
var top = random.NextDouble() * ContentCanvas.ActualHeight;
var size = random.Next(10, 50);
CreateBubble(left, top, size);
}
}
private void CreateBubble(double left, double top, double size)
{
var bubblecontrol = new BubbleControl
{
Width = size,
Height = size
};
Canvas.SetLeft(bubblecontrol, left);
Canvas.SetTop(bubblecontrol, top);
ContentCanvas.Children.Add(bubblecontrol);
}　　在定时器超时处理中，遍历所有气泡，更新其位置。然后判断它是否越界，如果越界就移除，并添加一个新的气泡进来。


        private void OnTimerTicker(object sender, EventArgs e)
{
var bubblecontrols = ContentCanvas.Children.OfType().ToList();
foreach (var bubblecontrol in bubblecontrols)
{
bubblecontrol.UpdatePosition(currentTransform);
if (bubblecontrol.IsOutOfBounds(ActualWidth, ActualHeight))
{
ContentCanvas.Children.Remove(bubblecontrol);
AddNewbubblecontrol();
}
currentTransform.X = currentTransform.X * 0.999d;
currentTransform.Y = currentTransform.Y * 0.999d;
}
}
private void AddNewbubblecontrol()
{
var left = random.NextDouble() * ContentCanvas.ActualWidth;
var size = random.Next(10, 50);
CreateBubble(left, ContentCanvas.ActualHeight, size);
}　　这里设气泡的浮力是个常数值，水流方向受用户控制，即用户手指拖拽的方向，就是水流的方向。根据这个需求，我们可以使用Manipulation 事件，每个UI包含三个事件：ManipulationStarted、 ManipulationDelta 和 ManipulationCompleted，这里考虑到应用程序只需要对用户的拖拽做出反应，我们就选择ManipulationDelta。


        protected void OnManipulationDelta(object sender, ManipulationDeltaEventArgs e)
{
currentTransform = e.CumulativeManipulation.Translation;
}　　最后，给出程序的截屏：
　　


　　
　　程序源代码下载: BubbleDemo.rar
　　程序运行效果视频：http://v.youku.com/v_show/id_XMjM0Nzg5MzUy.html
