Windows Phone 7 – Navigation Framework原理概论

butter7372

　　在学习Windows Phone 7开发时，如果你本身对Silverlight或WPF开发有些了解的话，Navigation Framework我相信一定是大家
　　会用到的部分。因此，这一篇是我自己在学习Windows Phone 7 Application开发时，我觉得需要花一些时间去好好搞懂他底层
　　原理的部分。
　　
　　首先，Windows Phone 7的Application主要是基于Silverlight Page Model，提供用户可以导向指定的Page，更换不同的内容，
　　因此，你可以建立很多个页面(Page)在同一个框架(Frame)内进行浏览。那在Frame与Page二个的运作关系，往下就仔细说明。
　　
　　在这里我不得不感谢一直支持我的卤面网版主，是他让我提起兴趣写了这么一篇文章，再次感谢卤面网，一个非常不错的wp7开发论坛,后面我也将再次向大家发布几篇高质量文章，请大家到卤面上找我吧，呵呵
　　进入正题：
　　
　　〉PhoneApplicationFrame与PhoneApplicationPage：

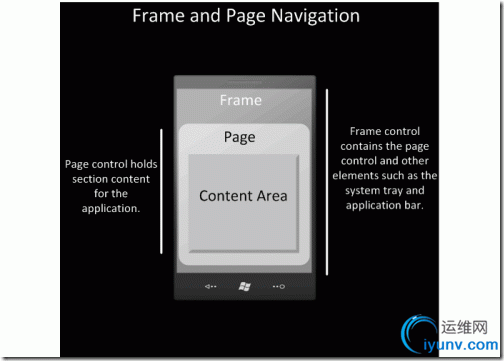

　　通过过下图可以了解二者之间的关系，它们都是Microsoft.Phone.Controls Namespace里重要的组件：

　　(a) PhoneApplicationFrame ( PhoneApplicationFrame Class )：
　　一个WP7 Application会有一个Frame，该Frame专门来控制内部包括的Page、Control与其他的Element。
　　负责控制整个WP Application呈现的方式，例如：Orientation Property、Render的范围等，更包括Status Bar与ApplicationBar。
　　以上是MSDN上的说明，PhoneApplicationFrame可以用的功能还包括：
　　a-1. PhoneApplicationPage之间的资料交换；
　　a-2. 结合App.xaml控制整个ApplicationPage内的内容与控件
　　a-3. 控制PhoneApplicationPage的切换
　　有几个Events要特别注意：Navigated、Navigating、NavigationFailed与NavigationStopped，这四个是在进行Navigate过程时，
　　当ApplicationPage里提出Navigate()、GoBack()或GoForward()后，会将控制权移转至Frame透过四个Event来进行处理。
　　
　　(b) PhoneApplicationPage ( PhoneApplicationPage Class )：
　　它是个Page类，Page类提供运行Navigation Framework的处理事件与服务。因此，在一些Sample Code看到的Navigate()，
　　其实都是通过Page类进行运作，往上抛转给PhoneApplicationFrame来进行导向的任务。PhoneApplicationPage会在产生一份
　　Xaml文件时，就被给予一个对应，它内容可以包括所有User Control里的资料，当然也有：pivot、chart等。另外，针对Orientation
　　的改变，即透过OrientationChanged该Event来负责。如果你的代码里针对方向有特别需要，该Event将会协助你处理不少事情。
　　
　　
　　上面叙述了关于整个Windows Phone Application运行的基本元素，接下来说明元素之间如何互相导向与移动，这是在实例
　　过程里，我觉得需要来了解的：
　　
　　〉Page导航的重要元素– Navigation Framework：
　　Windows Phone Applications是由Silverlight Pages所组合而成，为了让Pages之间可以互相浏览与串联，因此，存在了一个
　　「Navigation Stack」。该Stack透过First in first out的概念储存了所有浏览过程的Page，协助按下Back键时回到目标的页面。
　　但在此，MSDN上也提到「过度使用Page，将可能造成Application储存了多余残留的Page资讯在navigation stack中，影响应
　　用程度的性能与可靠性」。
　　
　　针对Page类处理导航任务，可以透过NavigationService.Navigate()、GoBack()或GoForward()来进行，然而这三个方法对于
　　Page的影响与运作流程，可以分成五个必要的Event Handler：
　　〉Loaded (代表每一次页面载入完成后，触发的事件。)
　　〉Unloaded (从目前该页面要导向另一个页面时，触发的事件。)
　　〉OnNavigatingFrom (通过NavigationService，要从目前页面离开过程时，触发该事件。)
　　〉OnNavigatedFrom (通过NavigationService，要从目前页面离开后，触发该事件。)
　　   OnNavigatingFrom与OnNavigatedFrom二个是先后顺序的关系，通常处理事件都会在OnNavigatedFrom里，这不代表
　　   你就不能加入在OnNavigatingFrom处理需要任务，只是OnNavigatingFrom故名思义，它是被触发于当目前页面不被在
　　   使用之前，此时，我们可以用于完成一些任务，例如：关闭目前正在播放的动画等。
　　〉OnNavigatedTo (透过NavigationService，前往新的页面时会自动触发新的页面的OnNavigatedTo事件。)
　　

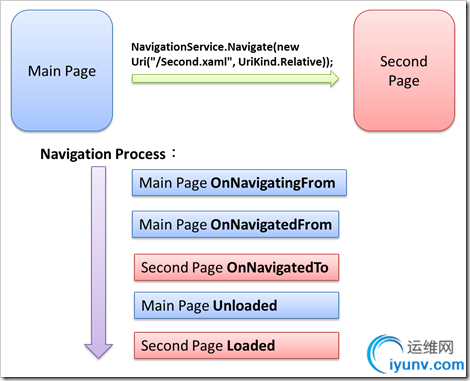

　　每一个XAML文件针对Page载入触发顺序，可以通过下图来加以说明：

　　(a) 从MainPage.xaml要前往SecondPage.xaml时，先触发了本身的OnNavgatingFrom与OnNavigatedFrom准备结束本页；
　　(b) 接着SecondPage.xaml触发OnNavigationTo事件，准备把本页要用的资料透过上一页转过来；
　　(c) MainPage.xaml完成NavigateService导向SecondPage.xaml后，触发Unloaded事件；
　　(d) 最后SecondPage.xaml触发Loaded事件开始载入该页面需要组件与内容；
　　
　　至于二页资料要传过去的方法，可以参考该篇的介绍方法：< How to: Perform Page Navigation on Windows Phone >，
　　它透过NavigateService.Navigate()来传递参数在URL中，并且配合新的一页的OnNavigatedTo()来处理取得的资料。
　　上面运作的顺序，将会影响在处理Page交换时，资料的换手与储存。
　　
　　当然，你也可以直接把页面之间要共享的资料内容，变成如下图的作法：

　　透过由App.xaml集中控管Page之间交换的信息，这样有一个好处：只要透过App.xaml负责处理Application进入
　　deActive与Actived时要储存与取得信息的任务。不需要每一个Page都去负责处理Tombstoning造成的影响。
　　
　　另外，在使用Navigate时，我在其他文件里有看Sample会去对NavigateContext做一些处理与说明，那最后就来看看它是什么：
　　〉Page.NavigationContext：
　　专门处理Navigation请求的内容，上述提及的透过Url传送参数的方法，就是把要传递的内容放置于该NavigationContext类别中。
　　透过QueryString属性来取得参数值。
　　
　　====
　　以上是介绍WP7运作配合Navigation Framework的运用，这一篇其实蛮多基本的原理，撰写出来是为了让自己能够
　　更清楚他们运作原理的规则，才不会一直在开发上遇到一些根本的问题，而花费不少时间去走冤枉路。
　　学习WP7程式也有些时日，其实在整个开发过程里，遇到蛮多原理性的问题。由于我本身对Silverlight原理没有太深固的基础，
　　因此，很常会遇到不太明白为何画面没有办法正常出现或是导向失败，甚至连要如何透过Back离开自己开发的App也不明白。
　　这样的开发经验，其实让我感触深刻，特别将在学习整个Silverlight与WP7上学习的心得，通过该篇文章撰写一些必懂的一些概念。
　　
　　[ 补充 ]
　　〉WP7换页时的作法比较– PhoneApplicationPage.Content与PhoneApplicationPage.NavigationService：
　　(a)使用Content来进行换页，其实原有的Page仍然存在，只是内容被转换成了新的一个画面，这样原先存在
　　     Page中的内容，将会被覆盖掉。按下Back键时，其画面不会回到上一个，而一直存在相同的页面。
　　(b)使用NavigationService来换页，实际上是将Frame目前控件的Page指定另一个新的Page，原有的Page内容也会被
　　     保留下来。按下Back键时，就可以回到上一个Page。注意的是，Back键回去的Page是刚才被产生的instance，
　　     它并不是一个全新的Page。
　　
　　〉PhoneApplicationFrame与RootVisual：
　　打开App.xaml.cs里，也许你会发现这一段代码：



// Do not add any additional code to this method
    private  void CompleteInitializePhoneApplication( object sender, NavigationEventArgs e)
    {
         // Set the root visual to allow the application to render
         if (RootVisual != RootFrame)
             RootVisual = RootFrame;
        // Remove this handler since it is no longer needed
         RootFrame.Navigated -= CompleteInitializePhoneApplication;
   }
　　不知道你是否跟我一样好奇，什么是RootVisual。
　　其实在整个运作Application一开始，还没有真正载入Page或Frame的时候(也就是在程式出现splash screen的时间点)，该Application是
　　没有主画面的，因此，可以看到当App.xaml在InitializePhoneApplication()方法时，写上了下面代码：



// Do not add any additional code to this method
     private  void InitializePhoneApplication()
   {
        if (phoneApplicationInitialized)
           return ;
         // Create the frame but don't set it as RootVisual yet; this allows the splash
         // screen to remain active until the application is ready to render.
         RootFrame = new PhoneApplicationFrame();
        RootFrame.Navigated += CompleteInitializePhoneApplication;
       // Handle navigation failures
       RootFrame.NavigationFailed += RootFrame_NavigationFailed;
       // Ensure we don't initialize again
       phoneApplicationInitialized = true ;
   }
　　在代码一开始初始化了一组RootFrame(也就是PhoneApplicationFrame)，并且在RootFrame完成Navigated事件处理时，即调用
　　CompleteInitializePhoneApplication()事件处理者，该事件处理者就把RootFrame指定给RootVisu??al，让应用程序得知主画面是谁。
　　然而，Frame成为了主画面，而PhoneApplicationPage只是Frame中的Content。
　　换句话说，RootVisual就是用来取得或设定主要应用程序的UI。所以我们才可以透过Frame来控制所有的Page。但是，
　　它有一个先天的条件：「您只能从代码码设定RootVisual属性值一次，但是可不限次数地取得其值。」这点要特别注意。
　　
　　〉离开WP7程序：
　　虽然说这个标题不是什么太新鲜的话题了，但想大家都知道要从自己程序离开的话，直接透过丢出一个Exception来进行处理，
　　就可以离开自己的程式了，但也还有其他的方式。那就是透过「Microsoft.XNA.Game」这个Namespace，直接使用Game类别提供
　　的”Exit()”方法来离开。大家可以试看看。
　　
　　
　　
　　〉Application Page Model of Windows Phone：
　　Application Page Model是WP7整个运作的关键，它与该篇介绍的Navigation Framework是互相关联的，因此，如果这篇内容，
　　有写的不够详细的地方，可以直接往Application Page Model这个关键字下去搜寻。另外，顺带一提，在MSDN文件里有看到
　　Page与Screen的定义，二者的差别在于：
　　

	Page	Screen
	A user-recognizable collection of persistent state.	not a user-recognizable collection of persistent state
	as a Silverlight page that contains information, memorable content, or links to other pages.	such as a pop-up window, dialog box, or splash screen .

　　〉选取MSDN上针对Navigation使用的建议：
　　A. Screens and Non-Navigational Transitions
　　    针对transient UI(短暂出现的UI)，建议使用Pop-Up Control去呈现内容。学习BackKeyPress事件去隐藏PopUp(或Dialog box)的内容。
　　B. Multiple Content Views
　　    对于使用多个页面显示内容，建议可以使用多个DataContext元件来通过与用户的操作进行信息的互动与呈现。当然，你可以使用
　　    多个Page来使用会比较容易，但必须注意Back键的处理以免造成多余的stack信息被储存下来。
　　C. Saving State and Tombstoning
　　    建议注意代码储存目前状态的处理，由于程序可能被转换成tombstone，因此，可以透过NavigationContext API来保留目前状态或识
　　    别导向来往二边的状态与信息，进一步控制呈现的信息内容。
　　
