Windows Phone 7 – Navigation Frameworkd原理概论

mahonglin123456

在学习Windows Phone 7开发时，如果你本身对Silverlight或WPF实作有些了解的话，Navigation Framework我相信一定是大家会用到的部分。因此，这一篇是我自己在研读Windows Phone 7 Application开发时，我觉得需要花一些时间去好好搞懂运作　　塬理的部分。
　　首先，Windows Phone 7的Application主要是基于Silverlight Page Model，提供用户可以导向指定的Page，更换不同的内容，因此，你可以建立很多个页面(Page)在同一个框架(Frame)内进行浏览。那在Frame与Page二个的运作关係，往下就仔细说明。
　　〉PhoneApplicationFrame与PhoneApplicationPage：

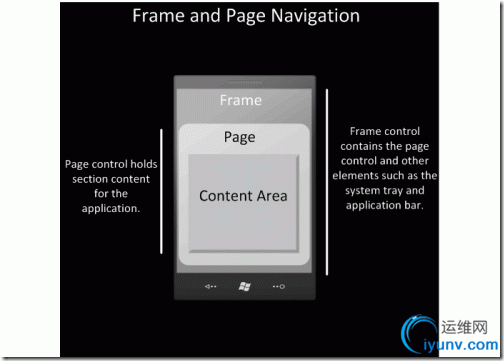

　　透过下图可以了解二者之间的关係，它们都是Microsoft.Phone.Controls Namespace裡重要的元件：
　　
　　
　　
　　(a) PhoneApplicationFrame (PhoneApplicationFrame Class)：
　　一个WP7 Application会有一个Frame，该Frame专门来控制内部包括的Page、Control与其他的Element。负责控制整个WP Application呈现的方式，例如：Orientation Property、Render的範围等，更包括Status Bar与ApplicationBar。
　　以上是MSDN上的说明，PhoneApplicationFrame可以用的功能还包括：
　　a-1. PhoneApplicationPage之间的资料交换;
　　a-2. 结合App.xaml控制整个ApplicationPage内的内容与控件
　　a-3. 控制PhoneApplicationPage的切换
　　有几个Events要特别注意：Navigated、Navigating、NavigationFailed与NavigationStopped，这四个是在进行Navigate过程时，当ApplicationPage裡提出Navigate()、GoBack()或GoForward()后，会将控制权移转至Frame透过四个Event来进行处理。
　　(b) PhoneApplicationPage (PhoneApplicationPage Class)：
　　它实作Page类别，Page类别提供运作Navigation Framework的处理事件与服务。因此，在一些Sample Code看到的Navigate()，其实都是透过Page类别进行实作，往上抛转给PhoneApplicationFrame来进行导向的任务。PhoneApplicationPage会在产生一份
　　Xaml档时，就被给予一个对应，它内容可以包括所有User Control裡的资料，当然也有：pivot、chart等。另外，针对Orientation的改变，即透过OrientationChanged该Event来负责。如果你的程式裡针对方向有特别需要，该Event将会协助你处理不少事情。
　　上面叙述了关于整个Windows Phone Application运作的基本元素，接下来说明元素之间如何互相导览与移动，这是在实作过程裡，我觉得需要被了解的：
　　〉Page导航的重要元素 – Navigation Framework：
　　Windows Phone Applications是由Silverlight Pages所组合而成，为了让Pages之间可以互相浏览与串联，因此，存在了一个Navigation Stack」。该Stack透过Last in first out的概念储存了所有浏览过程的Page，协助按下Back键时回到目标的页面。
　　但在此，MSDN上也提到「过度使用Page，将可能造成Application储存了多余残留的Page资讯在navigation stack中，影响应用程式的效能与可靠性」。针对Page类别处理导航任务，可以透过NavigationService.Navigate()、GoBack()或GoForward()来进行，然而这叁个方法对于Page的影响与运作流程，可以分成五个必要的Event Handler：
　　〉Loaded (代表每一次页面载入完成后，触发的事件。)
　　〉Unloaded (从目前该页面要导向另一个页面时，触发的事件。)
　　〉OnNavigatingFrom (透过NavigationService，要从目前页面离开过程时，触发该事件。)
　　〉OnNavigationFrom (透过NavigationService，要从目前页面离开后，触发该事件。)
　　OnNavigatingFrom与OnNavigateFrom二个是先后顺序的关係，通常处理事件都会在OnNavigatedFrom裡，这不代表 你就不能加入在OnNavigatingFrom处理需要任务，只是OnNavigatingFrom故名思义，它是被触发于当目前页面不被在 使用之前，此时，我们可以用于完成一些任务，例如：关闭目前正在播放的动画等。
　　〉OnNavigationTo (透过NavigationService，前往新的页面时会自动触发新的页面的onNavigationTo事件。)

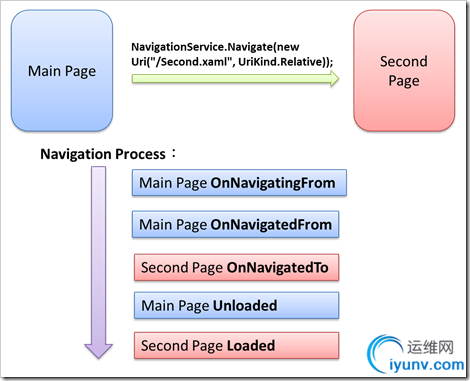

　　每一个XAML档针对Page载入触发顺序，可以透过下图来加以说明
　　
　　
　　
　　(a) 从MainPage.xaml要前往SecondPage.xaml时，先触发了本身的OnNavgatingFrom与OnNavigateFrom準备结束本页;
　　(b) 接着SecondPage.xaml触发OnNavigationTo事件，準备把本页要用的资料透过上一页转过来;
　　(c) MainPage.xaml完成NavigateService导向SecondPage.xaml后，触发Unloaded事件;
　　(d) 最后SecondPage.xaml触发Loaded事件开始载入该页面需要元件与内容;
　　至于二页资料要传过去的方法，可以参考该篇的介绍方法：，它透过NavigateService.Navigate()来传递参数在URL中，并且配合新的一页的OnNavigatedTo()来处理取得的资料。上面运作的顺序，将会影响在处理Page交换时，资料的换手与储存。当然，你也可以直接把页面之间要共享的资料内容，变成如下图的作法：
　　
　　
　　
　　透过由App.xaml集中控管Page之间交换的资料，这样有一个好处：只要透过App.xaml负责处理Application进入deActive与Actived时要储存与取得资料的任务。不需要每一个Page都去负责处理Tombstoning造成的影响。另外，在使用Navigate时，我在其他文件裡有看Sample会去对NavigateContext做一些处理与说明，那最后就来看看它是什么：
　　〉Page.NavigationContext：
　　专门处理Navigation请求的内容，上述提及的透过Url传送参数的方法，就是把要传递的内容放置于该NavigationContext类别中。透过QueryString属性来取得参数值。
　　====
　　以上是介绍WP7运作配合Navigation Framework的运用，这一篇其实蛮多基本的塬理，撰写出来是为了让自己能够更清楚他们运作塬理的规则，才不会一直在开发上遇到一些根本的问题，而花费不少时间去走冤枉路。实作WP7程式也有些时日，其实在整个开发过程裡，遇到蛮多塬理性的问题。由于我本身对Silverlight塬理没有太深固的基础，因此，很常会遇到不太明白为何画面没有办法正常出现或是导向失败，甚至连要如何透过Back离开自己开发的App也不明白。这样的开发经验，其实让我感触深刻，特别将在学习整个Silverlight与WP7上实作的心得，透过该篇文章撰写必懂的一些概念。
　　[补充]
　　〉WP7换页时的作法比较 – PhoneApplicationPage.Content与PhoneApplicationPage.NavigationService：
　　(a) 使用Content来进行换页，其实塬有的Page仍然存在，只是内容被转换成了新的一个画面，这样塬先存在 Page中的内容，将会被覆盖掉。按下Back键时，其画面不会回到上一个，而一直存在相同的页面。
　　(b) 使用NavigationService来换页，实际上是将Frame目前控件的Page指定另一个新的Page，塬有的Page内容也会被保留下来。按下Back键时，就可以回到上一个Page。注意的是，Back键回去的Page是刚才被产生的instance，它并不是一个全新的Page。
　　〉PhoneApplicationFrame与RootVisual：打开App.xaml.cs裡，也许你会发现这一段程式码：
　　1: // Do not add any additional code to this method
2: private void CompleteInitializePhoneApplication(object sender, NavigationEventArgs e)
3: {
4: // Set the root visual to allow the application to render
5: if (RootVisual != RootFrame)
6: RootVisual = RootFrame;
7:
8: // Remove this handler since it is no longer needed
9: RootFrame.Navigated -= CompleteInitializePhoneApplication;
10: }
　　不知道你是否跟我一样好奇，什么是RootVisual。
　　其实在整个运作Application一开始，还没有真正载入Page或Frame的时候(也就是在程式出现splash screen的时间点)，该Application是
　　没有主画面的，因此，可以看到当App.xaml在InitializePhoneApplication()方法时，写上了下面程式码：

1: // Do not add any additional code to this method
2: private void InitializePhoneApplication()
3: {
4: if (phoneApplicationInitialized)
5: return;
6:
7: // Create the frame but don't set it as RootVisual yet; this allows the splash
8: // screen to remain active until the application is ready to render.
9: RootFrame = new PhoneApplicationFrame();
10: RootFrame.Navigated += CompleteInitializePhoneApplication;
11:
12: // Handle navigation failures
13: RootFrame.NavigationFailed += RootFrame_NavigationFailed;
14:
15: // Ensure we don't initialize again
16: phoneApplicationInitialized = true;
17: }　　在程式一开始初始化了一组RootFrame(也就是PhoneApplicationFrame)，并且在RootFrame完成Navigated事件处理时，即唿叫
　　CompleteInitializePhoneApplication()事件处理者，该事件处理者就把RootFrame指定给RootVisual，让应用程式得知主画面是谁。
　　然而，Frame成为了主画面，而PhoneApplicationPage只是Frame中的Content。
　　换句话说，RootVisual就是用来取得或设定主要应用程式的UI。所以我们才可以透过Frame来控制所有的Page。但是，
　　它有一个先天的条件：「您只能从程式码设定 RootVisual 属性值一次，但是可不限次数地取得其值。」这点要特别注意。
　　〉离开WP7程式：
　　虽然说这个标题不是什么太新鲜的话题了，但想大家都知道要从自己程式离开的话，直接透过丢出一个Exception来自订处理，
　　就可以离开自己的程式了，但也还有其他的方式。那就是透过「Microsoft.XNA.Game」这个Namespace，直接使用Game类别提供
　　的”Exit()”方法来离开。大家可以试看看。
　　〉Application Page Model of Windows Phone：
　　Application Page Model是WP7整个运作的关键，它与该篇介绍的Navigation Framework是互相关联的，因此，如果这篇内容，
　　有写的不够详细的地方，可以直接往Application Page Model这个关键字下去搜寻。另外，顺带一提，在MSDN文件裡有看到
　　Page与Screen的定义，二者的差别在于：
　　Page Screen A user-recognizable collection of persistent state. not a user-recognizable collection of persistent state as a Silverlight page that contains information, memorable content, or links to other pages. such as a pop-up window, dialog box, or splash screen.
　　〉撷取MSDN上针对Navigation使用的建议：
　　A. Screens and Non-Navigational Transitions
　　针对transient UI(短暂出现的UI)，建议使用Pop-Up Control去呈现内容。实作BackKeyPress事件去隐藏PopUp(或Dialog box)的内容。
　　B. Multiple Content Views
　　对于使用多个页面显示内容，建议可以使用多个DataContext元件来透过与用户的操作进行资料的互动与呈现。当然，你可以使用
　　多个Page来实作会比较容易，但必须注意Back键的处理以免造成多余的stack资讯被储存下来。
　　C. Saving State and Tombstoning
　　建议注意程式储存目前状态的处理，由于程式可能被转换成tombstone，因此，可以透过NavigationContext API来保留目前状态或识
　　别导向来往二边的状态与资讯，进一步控制呈现的资讯内容。
　　References：
　　?WP7 Navigation in depth | Navigation Framework & Frame and Page Navigation Overview for Windows Phone (必读)
　　?How to: Perform Page Navigation on Windows Phone & Exercise 1: Introduction to Navigation in Windows Phone
　　?WP7 Developer Blog : 解决WP7应用中循坏导航的问题 & Solving Circular Navigation in Windows Phone Silverlight Applications
　　?Back-Chaining in WP7
　　?Exit from Silverlight WP7 Application & How to Quit a WP7 Silverlight Application
　　?.NET Framework 4 - NavigationService 类别
　　?Silverlight for windows phone 7 Application life cycle & Navigation
　　?Removing a page from the navigation stack
　　?Windows Phone 7 Quick Tip #3 – Use a NavDictionary to pass state between pages (必读)
　　?WP7 Development Tip of the Day: Navigating between pages: NavigateUri vs. NavigationService (必读)
　　?Redirecting an initial navigation
　　?Introducing the concept of “Places”
　　
　　
