LVS专题: LVS+Keepalived并使用DNS轮询实现Director的高可用和负载均衡

• 　　



前言

[size=1em]LVS专题写到第三篇了, 前两篇我们对LVS的基础使用也有了一些了解, 这篇我们将做一个比较复杂的实验, 话不多说, 开始吧！

什么是KeepAlived

[size=1em]What is Keepalived ?
Keepalived is a routing software written in C. The main goal of this project is to provide simple and robust facilities for loadbalancing and high-availability to Linux system and Linux based infrastructures. Loadbalancing framework relies on well-known and widely used Linux Virtual Server (IPVS) kernel module providing Layer4 loadbalancing. Keepalived implements a set of checkers to dynamically and adaptively maintain and manage loadbalanced server pool according their health. On the other hand high-availability is achieved by VRRP protocol. VRRP is a fundamental brick for router failover. In addition, Keepalived implements a set of hooks to the VRRP finite state machine providing low-level and high-speed protocol interactions. Keepalived frameworks can be used independently or all together to provide resilient infrastructures. ##转自官方文档
[size=1em]大体的意思就是keepalived是一个由C语言编写的项目, 主要目标是提供负载均衡和高可用的Linux服务. keepalived依赖于Linux Virtual Server(IPVS)内核提供的四层负载均衡， keepalived实现了动态自适应和维护, 能够检测负载均衡池中的主机的健康状态, 而keepalived的高可用是通过VRRP(virtual route redundancy protocol)实现的.
[size=1em]关于VRRP协议参考文档H3C技术白皮书: VRRP、RFC 3768：Virtual Router Redundancy Protocol (VRRP)

实验介绍

[size=1em]大家都知道LVS虽然性能很强劲但是功能上有很多不足, 例如: 不能提供后端健康状态检查功能, director容易成为单点故障…, 而这些功能我们都可以通过第三方软件keepalived来提供, 而本次实验我们就要使用keepalived提供lvs-director的高可用, 并让两台director分别互为主从都能接受客户端通过dns对A记录的轮询请求从而转发至后端主机. 实现Director的高可用和负载均衡

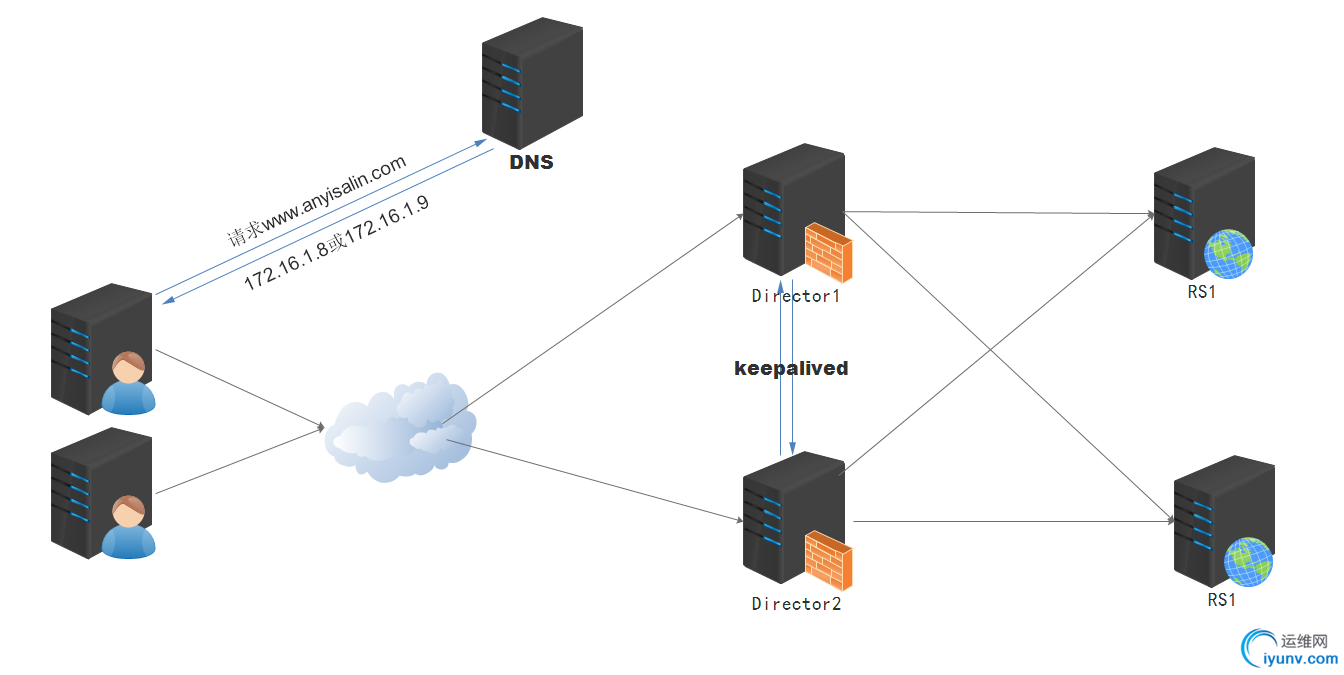

实验拓扑

[size=1em]图画的不够形象, 实验中我们使用DR模型来进行实验

实验环境
　　VIP1为172.16.1.8、VIP2为172.16.1.9
主机IP地址功用director1.anyisalin.comVIP1,VIP2, DIP: 172.16.1.2Director1director2.anyisalin.comVIP1,VIP2, DIP: 172.16.1.3Director2rs1.anyisalin.comVIP, RIP: 172.16.1.4RealServer 1rs2.anyisalin.comVIP, RIP: 172.16.1.5RealServer 2ns.anyisalin.comIP: 172.16.1.10DNS　　

注意: 本文实验中所有主机SElinux和iptables都是关闭的
实验步骤
配置KeepAlived(1)
实现Director 的VIP互为主从
下面的操作都在director1上执行
[root@director1 ~]# ntpdate 0.centos.pool.ntp.org  #同步时间
[root@director1 ~]# yum install keepalived &> /dev/null && echo success    #安装keepalived
success
[root@director1 ~]# vim /etc/keepalived/keepalived.conf    #修改配置文件的部分配置如下
vrrp_instance VI_1 {
    state MASTER
    interface eth0
    virtual_router_id 51
    priority 100
    advert_int 1
    authentication {
        auth_type PASS
        auth_pass 1111
    }
    virtual_ipaddress {
    172.16.1.8 dev eth0 label eth0:0
    }
}

vrrp_instance VI_2 {
   state BACKUP
   interface eth0
   virtual_router_id 52
   priority  99
   advert_int 1
   authentication {
    auth_type PASS
    auth_pass 2222
   }
   virtual_ipaddress {
     172.16.1.9 dev eth0 label eth0:1
   }
}下面的操作都在director1上执行
[root@director2 ~]# ntpdate 0.centos.pool.ntp.org  #同步时间
[root@director2 ~]# yum install keepalived &> /dev/null && echo success    #安装keepalived
success
[root@director2 ~]# vim /etc/keepalived/keepalived.conf    #修改配置文件的部分配置如下
vrrp_instance VI_1 {
    state BACKUP
    interface eth0
    virtual_router_id 51
    priority 99
    advert_int 1
    authentication {
        auth_type PASS
        auth_pass 1111
    }
    virtual_ipaddress {
    172.16.1.8 dev eth0 label eth0:0
    }
}

vrrp_instance VI_2 {
   state MASTER
   interface eth0
   virtual_router_id 52
   priority  100
   advert_int 1
   authentication {
    auth_type PASS
    auth_pass 2222
   }
   virtual_ipaddress {
     172.16.1.9 dev eth0 label eth0:1
   }
}同时在director1和director2上启动keepalived
[root@director1 ~]# service keepalived start
[root@director2 ~]# service keepalived start测试

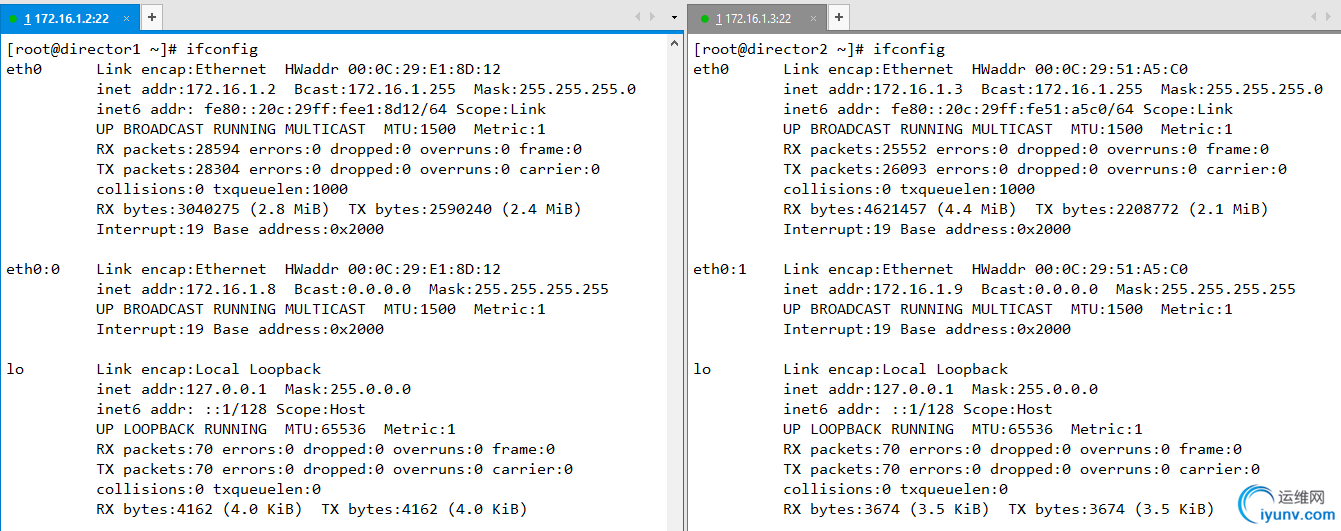

[size=1em]默认情况director1和director2的ip如下
[size=1em]
[size=1em]

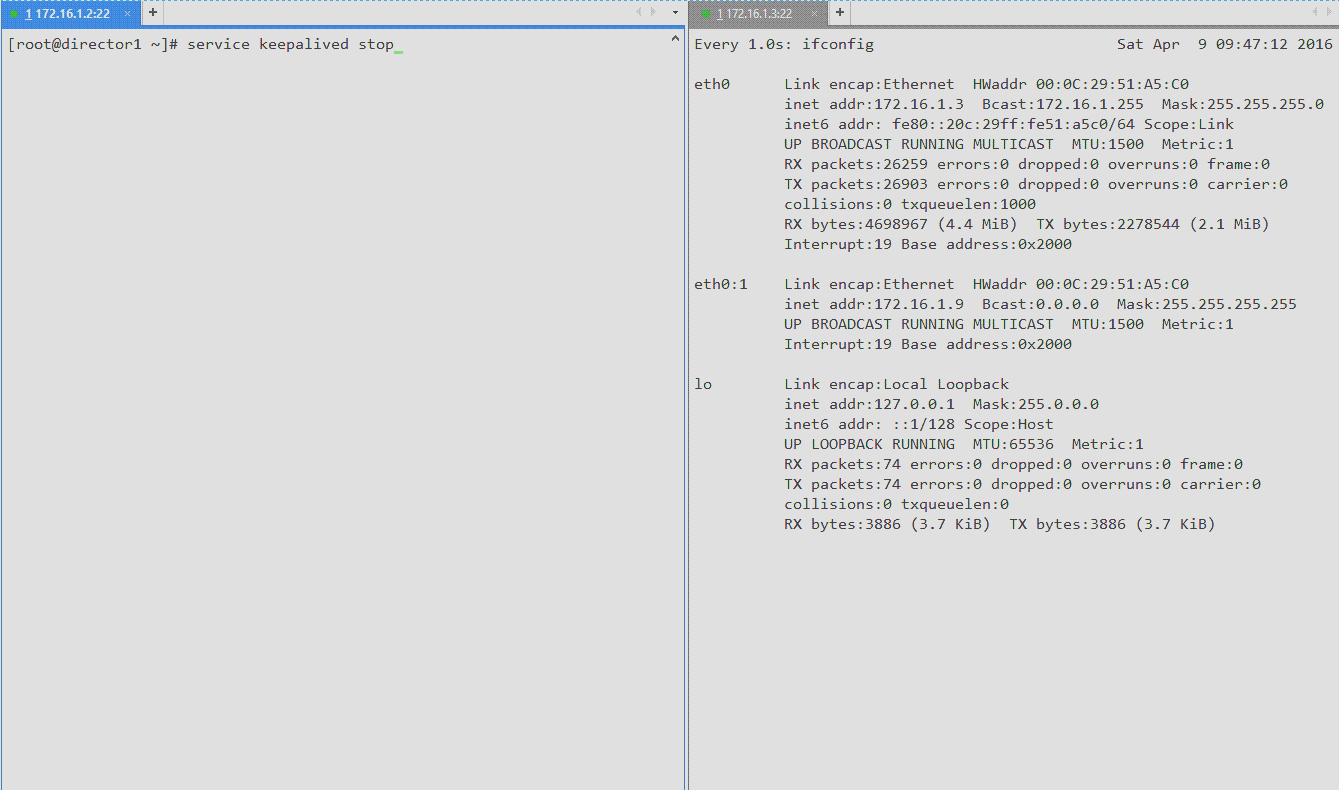

[size=1em]我们将director1的keepalived服务停止, 效果如下, IP自动转移到director2











[size=1em]

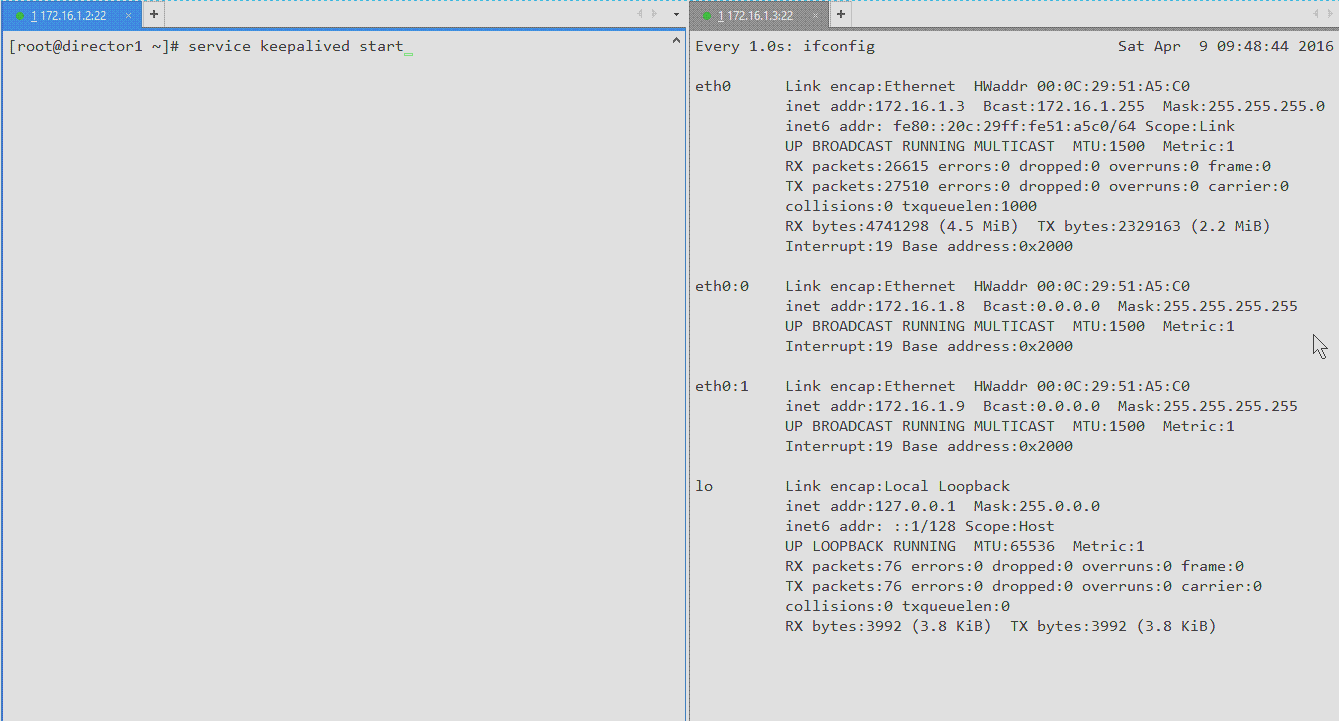

[size=1em]我们将director1的keepalived服务再次启动, 效果如下， IP地址转回director1
[size=1em]

配置LVS
配置KeepAlived(2)

[size=1em]这里我们使用DR模型进行实验, 因为keepalived可以通过调用ipvs的接口来自动生成规则, 所以我们这里无需ipvsadm, 但是我们要通过ipvsadm命令来查看一下ipvs规则

下面的操作在director1和director2都要执行, 由于篇幅过长, 遂不演示director2的操作
[root@director1 ~]# yum install ipvsadm httpd &> /dev/null && echo success
success
[root@director1 ~]# echo "Sorry, Service is Unavailable " > /var/www/html/index.html #配置sorry页面
[root@director1 ~]# vim /etc/keepalived/keepalived.conf    #修改keepalived配置文件, 添加以下段落
virtual_server 172.16.1.8 80 {
    delay_loop 6
    lb_algo rr
    lb_kind DR
    nat_mask 255.255.255.0
   # persistence_timeout 50
    protocol TCP
    sorry_server 127.0.0.1 80
    real_server 172.16.1.4 80 {
        weight 1
        HTTP_GET {
            url {
              path /
        status_code 200
            }
            connect_timeout 3
            nb_get_retry 3
            delay_before_retry 3
        }
    }
    real_server 172.16.1.5 80 {
        weight 1
        HTTP_GET {
            url {
              path /
        status_code 200
            }
            connect_timeout 3
            nb_get_retry 3
            delay_before_retry 3
        }
    }
}

virtual_server 172.16.1.9 80 {
    delay_loop 6
    lb_algo rr
    lb_kind DR
    nat_mask 255.255.255.0
   # persistence_timeout 50
    protocol TCP
    sorry_server 127.0.0.1 80
    real_server 172.16.1.4 80 {
        weight 1
        HTTP_GET {
            url {
              path /
        status_code 200
            }
            connect_timeout 3
            nb_get_retry 3
            delay_before_retry 3
        }
    }
    real_server 172.16.1.5 80 {
        weight 1
        HTTP_GET {
            url {
              path /
        status_code 200
            }
            connect_timeout 3
            nb_get_retry 3
            delay_before_retry 3
        }
    }
}同时在director1和director2上重启keepalived
[root@director2 ~]# service keepalived restart[root@director2 ~]# service keepalived restart查看ipvs规则
[root@director1 ~]# ipvsadm -L -n  #正常IP Virtual Server version 1.2.1 (size=4096)Prot LocalAddress:Port Scheduler Flags  -> RemoteAddress:Port           Forward Weight ActiveConn InActConnTCP  172.16.1.8:80 rr  -> 172.16.1.4:80                Route   1      0          0           -> 172.16.1.5:80                Route   1      0          0         TCP  172.16.1.9:80 rr  -> 172.16.1.4:80                Route   1      0          0           -> 172.16.1.5:80                Route   1      0          0配置RS的IP和web服务
下面的操作都在rs1上执行
[root@rs1 ~]# yum install httpd -y &> /dev/null && echo success    #安装httpd
success
[root@rs1 ~]# echo "This is 172.16.1.4" > /var/www/html/index.html    #创建网页文件
[root@director1 ~]# service httpd start    #启动httpd服务
Starting httpd: httpd: apr_sockaddr_info_get() failed for director1.anyisalin.com
httpd: Could not reliably determine the server's fully qualified domain name, using 127.0.0.1 for ServerName
                                                           [  OK  ]
[root@rs1 ~]# vim setup.sh #编写脚本配置相关内核参数和IP, 对这里不了解的看我上篇文章
#!/bin/bash
case $1 in
start)
        echo 1 > /proc/sys/net/ipv4/conf/all/arp_ignore
        echo 1 > /proc/sys/net/ipv4/conf/lo/arp_ignore
        echo 2 > /proc/sys/net/ipv4/conf/all/arp_announce
        echo 2 > /proc/sys/net/ipv4/conf/lo/arp_announce
        ifconfig lo:0 172.16.1.8/32 broadcast 172.16.1.8 up
        ifconfig lo:1 172.16.1.9/32 broadcast 172.16.1.9 up
        ;;
stop)
        echo 1 > /proc/sys/net/ipv4/conf/all/arp_ignore
        echo 1 > /proc/sys/net/ipv4/conf/lo/arp_ignore
        echo 2 > /proc/sys/net/ipv4/conf/all/arp_announce
        echo 2 > /proc/sys/net/ipv4/conf/lo/arp_announce
        ifconfig lo:0 down
        ifconfig lo:1 down
esac
[root@rs1 ~]# bash setup.sh start  #运行脚本
[root@rs1 ~]# scp setup.sh 172.16.1.5:/root        #将脚本传给rs2下面的操作都在rs1上执行
[root@rs1 ~]# yum install httpd -y &> /dev/null && echo success    #安httpd
success
[root@rs1 ~]# echo "This is 172.16.1.4" > /var/www/html/index.html    #创建网页文件[root@rs2 ~]# bash setup.sh start  #运行脚本测试LVS

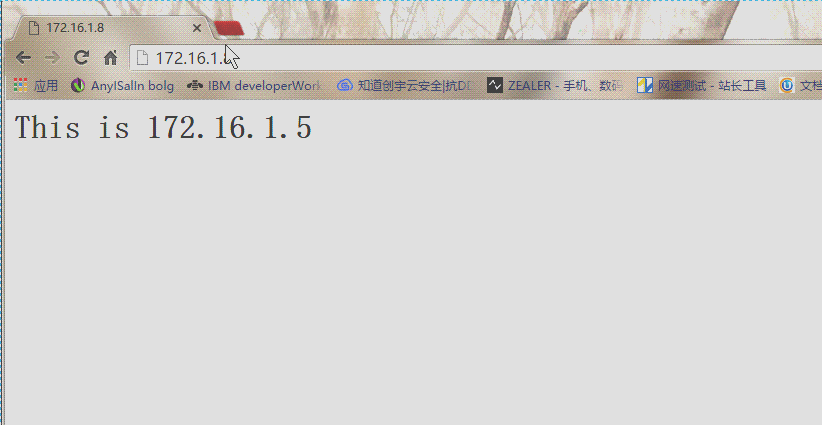

[size=1em]测试director1和director2

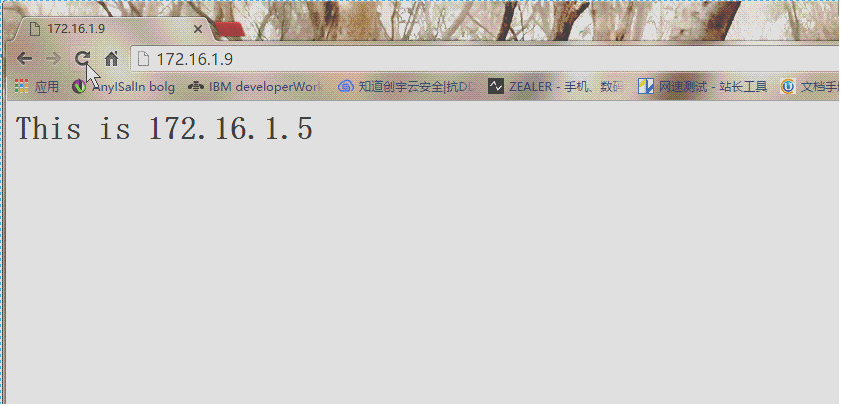

[size=1em]当我们关闭rs1的web服务, 会自动检查健康状态并删除
[size=1em]

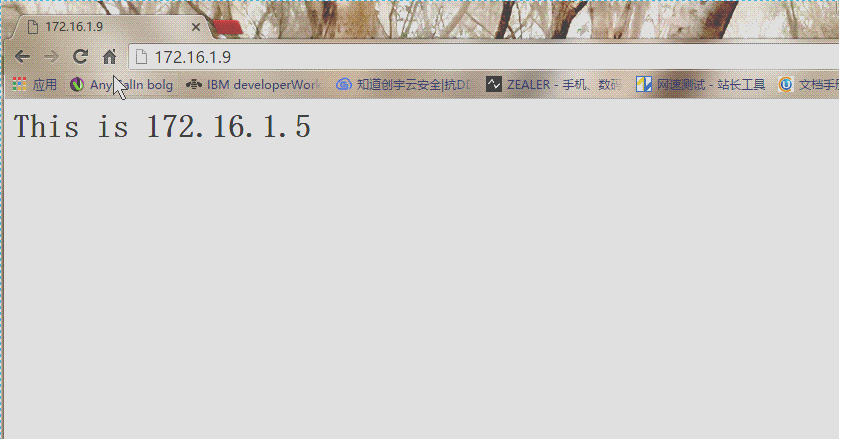

[size=1em]当我们同时关闭rs1和rs2的web服务, 会自动启用sorry server
[size=1em]

配置DNS

[size=1em]配置dns的过程没什么好说的, 有兴趣可以看我的博客DNS and BIND 配置指南

下面的操作都在ns上执行
[root@ns /]# yum install bind bind-utils -y --nogpgcheck &> /dev/null && echo success #安装bind
success
[root@ns /]# vim /etc/named.conf    #修改主配置文件如下
options {
        directory       "/var/named";
};
zone "." IN {
        type hint;
        file "named.ca";
};
include "/etc/named.rfc1912.zones";
include "/etc/named.root.key";
[root@ns /]# vim /etc/named.rfc1912.zones   #在文件尾部加上下列字段
zone "anyisalin.com" IN {
        type master;
        file "anyisalin.com.zone";
};
[root@ns /]# vim /var/named/anyisalin.com.zone  #创建区域配置文件
$TTL 600
$ORIGIN anyisalin.com.
@  IN   SOA  ns.anyisalin.com.  admin.anyisalin.com. (
        20160409
        1D
        5M
        1W
        1D
)
        IN   NS  ns
ns      IN   A   172.16.1.10
www     IN   A   172.16.1.8
www     IN   A   172.16.1.9
[root@ns /]# service named start    #启动named
Generating /etc/rndc.key:                                  [  OK  ]

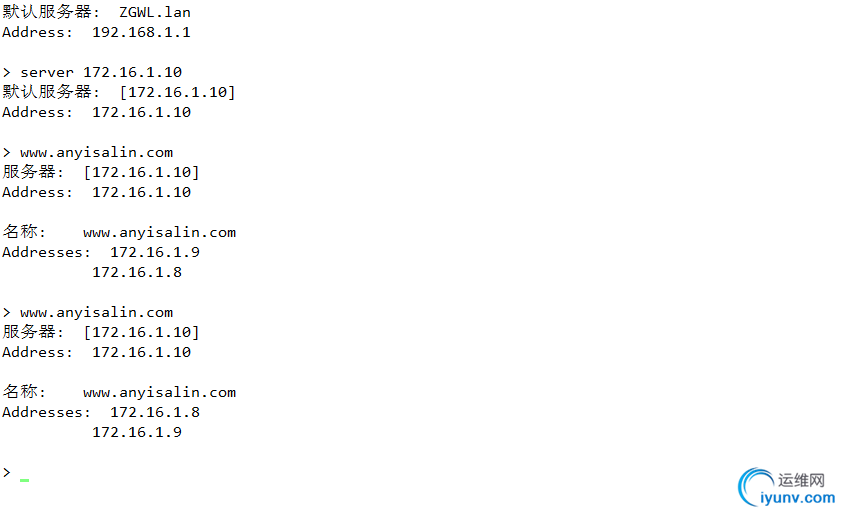

Starting named:                                            [  OK  ]测试DNS轮询效果

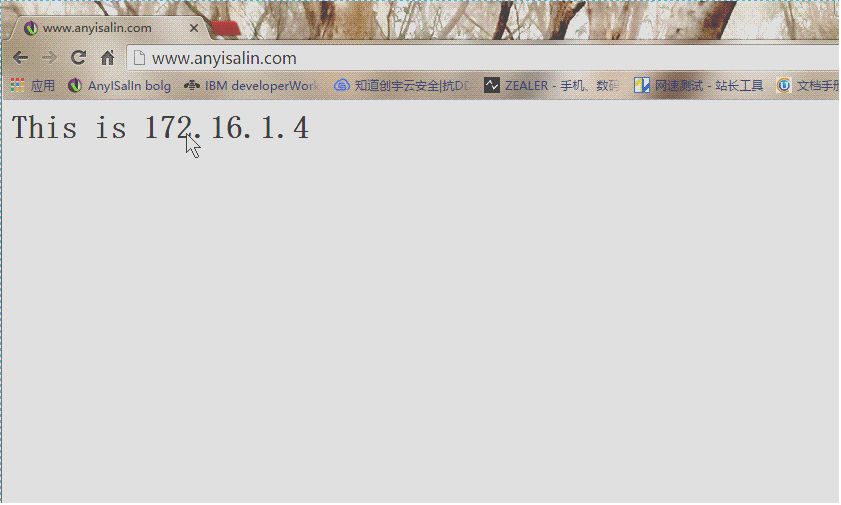

[size=1em]已经实现DNS轮询效果
[size=1em]

最终测试

[size=1em]做了那么实验, 结合前面实验的效果, 来一次最终测试, 我将本机的DNS server指向了172.16.1.10以便测试
[size=1em]默认情况如下

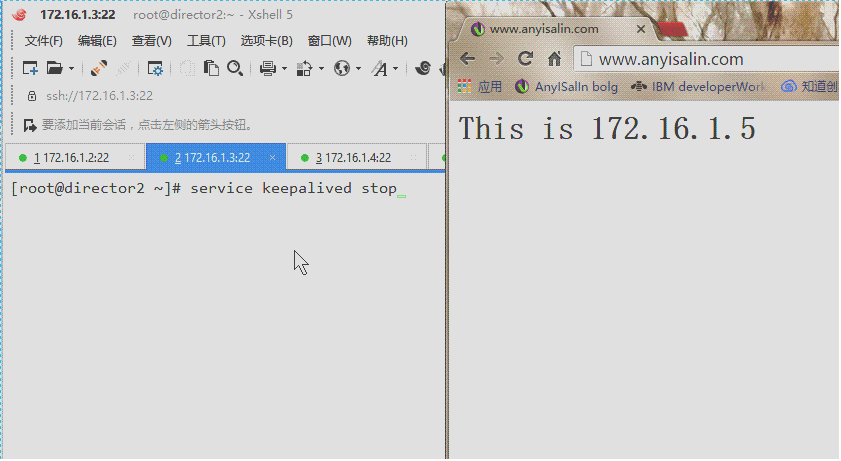

[size=1em]我们将director2的keepalived强制关闭，依然不会影响访问
[size=1em]

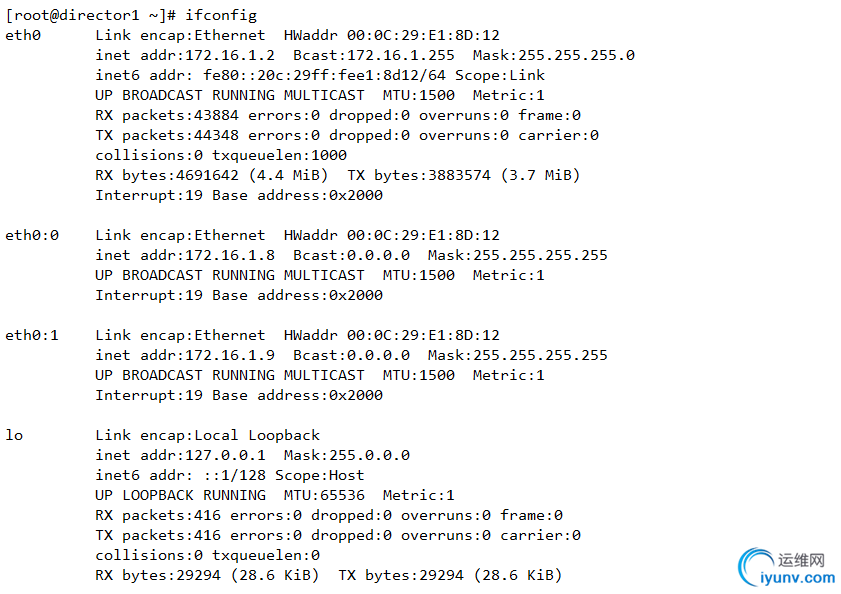

[size=1em]此时我们的director1的IP地址如下, 接管了director2的IP
[size=1em]

总结

[size=1em]我们通过DNS轮询实现LVS-Director的负载均衡, KeepAlived实现Director的高可用, 而Director本身就可以为后端的RS进行负载均衡, 这一套架构还是很完整的. 其实本文还有很多不完善的地方, 但是由于我时间较紧, 遂不对其进行叙述, 希望大家多多谅解, LVS专题到这里可能结束了, 也可能会不定期的更新, 希望大家多多关注我的博客！
