KeepAlived实现HAProxy双主并实现资源的动静分离

骞没蕴

KeepAlived实现HAProxy双主并实现资源的动静分离
　　

　　大纲

• 　　前言

• 　　HAProxy介绍

• 　　实验拓扑

• 　　实验环境

• 　　实验步骤



  • 　　配置后端httpd服务器

  • 　　配置HAProxy实现backend负载均衡

  • 　　测试动静分离效果

  • 　　配置KeepAlived

  • 　　测试KeepAlived

  • 　　配置DNS

  • 　　DNS测试



• 　　最终测试

• 　　总结


　　

前言

[size=1em]我们这次使用HAProxy作为负载均衡调度器来实现后端httpd服务的负载均衡和动静分离，并使用KeepAlived让HAproxy实现双主高可用, 再使用DNS轮询将用户对www.anyisalin.com的访问负载均衡至两个HAProxy实现的负载均衡调度器上

HAProxy介绍

[size=1em]HAProxy的是一个免费的，非常快速和可靠的解决方案，提供高可用性，负载均衡和代理对TCP和HTTP的应用程序。它特别适用于非常高流量网站。多年来，它已成为标准的开源的负载均衡程序，现在随最主流的Linux发行版，并且通常默认的云平台部署。其运作模式使得其集成到现有的架构非常容易，无风险，同时还提供了可能性不暴露脆弱的Web服务器到网络
__转自HAProxy官方站点
[size=1em]我们今天只演示HAProxy作为负载均衡器的场景

实验拓扑

实验环境
　　VIP1: 172.16.1.10 VIP2: 172.16.1.11
主机IP功用node1.anyisalin.com172.16.1.2, VIPHAproxy, KeepAlived Nodenode2.anyisalin.com172.16.1.3, VIPHAproxy, KeepAlived Nodenode3.anyisalin.com172.16.1.4httpd, Image资源node4.anyisalin.com172.16.1.5httpd, 动态网页node5.anyisalin.com172.16.1.8dns　　注意: 本文实验中所有主机SElinux和iptables都是关闭的
实验步骤
配置后端httpd服务器

[size=1em]node3存放图片

[root@node3 ~]# yum install httpd -y      #安装httpd
[root@node3 ~]# cd /var/www/html/
[root@node3 html]# ls
mage.jpg    #这里有一张实现存好的图片
[root@node3 html]# service httpd start  #启动httpd服务

[size=1em]node4存放php文件

[root@node4 ~]# yum install httpd php
[root@node4 ~]# ls /var/www/html/  #查看目录下的文件, 什么都没有
[root@node4 ~]# cat >> /var/www/html/index.php
>     Welcome to magedu.com
>
>              #我们的网页目录下并没有这张图片
>
>
>
> EOF
[root@node3 html]# service httpd start  #启动httpd服务配置HAProxy实现backend负载均衡
[root@node1 ~]# yum install  -y haproxy    #安装haproxy

[root@node1 ~]# vim /etc/haproxy/haproxy.cfg   #配置文件如下
    log         127.0.0.1 local2
    chroot      /var/lib/haproxy
    pidfile     /var/run/haproxy.pid
    maxconn     4000
    user        haproxy
    group       haproxy
    daemon
    # turn on stats unix socket
    stats socket /var/lib/haproxy/stats
    mode                    http
    log                     global
    option                  httplog
    option                  dontlognull
    option http-server-close
    option forwardfor       except 127.0.0.0/8
    option                  redispatch
    retries                 3
    timeout http-request    10s
    timeout queue           1m
    timeout connect         10s
    timeout client          1m
    timeout server          1m
    timeout http-keep-alive 10s
    timeout check           10s
    maxconn                 3000
frontend  main
    bind *:80
    ##开启stats界面
    stats enable
    stats hide-version
    stats uri /haproxyadmin
    default_backend             dynamic       #默认backend为dynamic
    acl    url_static    path_end    -i .jpg  #访问控制列表, 匹配结尾为.jpg的资源
    use_backend   static  if url_static       #如果结尾为.jpg, 则使用backend为static
backend dynamic
    balance     roundrobin        #这里使用roundrobin算法
    server dynamic 172.16.1.5:80 check
backend static
   balance     uri                #这里使用uri算法
   server static  172.16.1.4:80 check测试动静分离效果

[size=1em]我们访问172.16.1.2

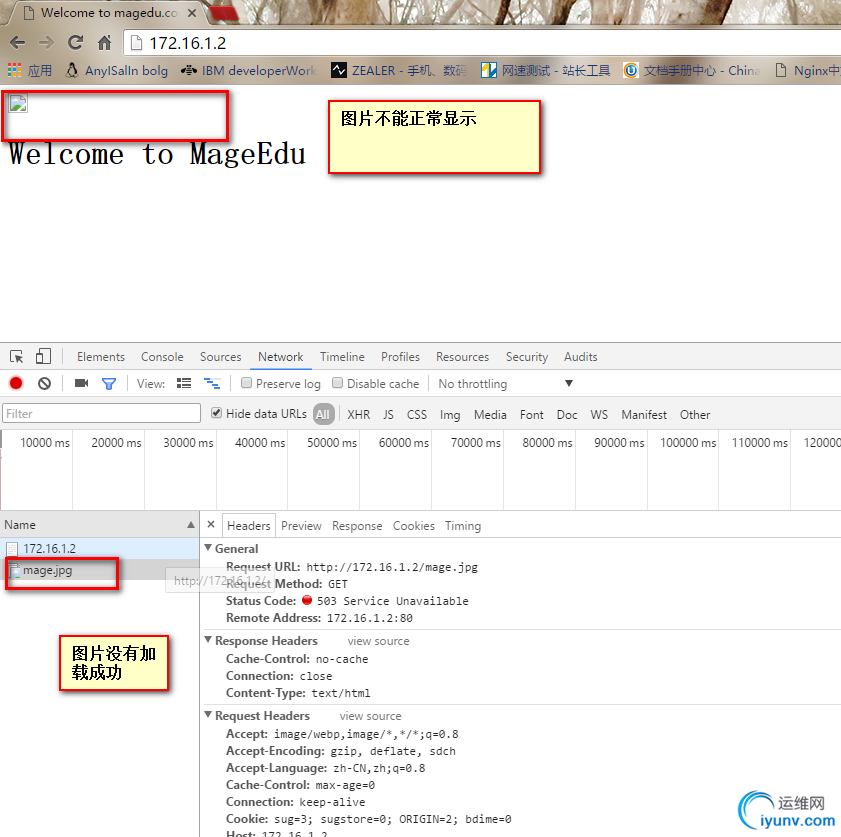

[size=1em]当我们将node3的httpd服务停止

[size=1em]再次将node3的httpd服务启动

[size=1em]我们打开了stats页面, 可以通过设置的URI进行访问

配置KeepAlived

[size=1em]KeepAlived的配置不做解释, 有兴趣的请看官方文档

node1和node2上都需要一个脚本文件监控haproxy的运行状态
[root@node2 keepalived]# vim /etc/keepalived/haproxytest.sh
#!/bin/bash
if [ $(ps -C haproxy --no-header | wc -l  ) -eq 0 ]; then
    /etc/init.d/haproxy start
fi
sleep 2
if [ $(ps -C haproxy --no-header | wc -l ) -eq 0 ]; then
    /etc/init.d/haproxy start
fi

node1的配置文件如下
[root@node1 ~]# vim /etc/keepalived/keepalived.conf
global_defs {
   notification_email {
   }
   notification_email_from Alexandre.Cassen@firewall.loc
   smtp_server localhost
   smtp_connect_timeout 30
   router_id LVS_DEVEL
}
vrrp_script chk_haproxy {
    script /etc/keepalived/haproxytest.sh
    interval 2
    weight 2
}
vrrp_script chk_down {
    script "[ -f /etc/keepalived/down  ] && exit 1 || exit 0"
    interval 2
    weight -20
}
vrrp_instance VI_1 {
    state MASTER
    interface eth0
    virtual_router_id 51
    priority 100
    advert_int 1
    authentication {
        auth_type PASS
        auth_pass 1111
    }
  track_script {
    chk_haproxy
   }
  track_script {
    chk_down
   }
    virtual_ipaddress {
    172.16.1.10/24
    }
}
vrrp_instance VI_2 {
    state MASTER
    interface eth0
    virtual_router_id 52
    priority 99
    advert_int 1
    authentication {
        auth_type PASS
        auth_pass 2222
    }
  track_script {
    chk_haproxy
   }
  track_script {
    chk_down
   }
    virtual_ipaddress {
    172.16.1.11/24
    }
}

node2的配置文件如下
[root@node2 keepalived]# cat keepalived.conf
global_defs {
   notification_email {
   }
   notification_email_from Alexandre.Cassen@firewall.loc
   smtp_server localhost
   smtp_connect_timeout 30
   router_id LVS_DEVEL
}
vrrp_script chk_haproxy {
    script /etc/keepalived/haproxytest.sh
    interval 2
    weight 2
}
vrrp_script chk_down {
    script "[ -f /etc/keepalived/down  ] && exit 1 || exit 0"
    interval 2
    weight -20
}
vrrp_instance VI_1 {
    state MASTER
    interface eth0
    virtual_router_id 51
    priority 99
    advert_int 1
    authentication {
        auth_type PASS
        auth_pass 1111
    }
  track_script {
    chk_haproxy
   }
  track_script {
    chk_down
   }
    virtual_ipaddress {
    172.16.1.10/24
    }
}
vrrp_instance VI_2 {
    state MASTER
    interface eth0
    virtual_router_id 52
    priority 100
    advert_int 1
    authentication {
        auth_type PASS
        auth_pass 2222
    }
  track_script {
    chk_haproxy
   }
  track_script {
    chk_down
   }
    virtual_ipaddress {
    172.16.1.11/24
    }
}

两个节点启动Keepalived并查看状态
[root@node1 ~]# service keepalived start
[root@node1 ~]# ssh node2.anyisalin.com -- service keepalived start
[root@node1 ~]# ip a | grep "inet\>"               #ip地址为172.16.1.10
    inet 127.0.0.1/8 scope host lo
    inet 172.16.1.2/24 brd 172.16.1.255 scope global eth0
    inet 172.16.1.10/24 scope global secondary eth0
[root@node2 keepalived]# ip a | grep "inet\>"       #ip地址为172.16.1.11
    inet 127.0.0.1/8 scope host lo
    inet 172.16.1.3/24 brd 172.16.1.255 scope global eth0
    inet 172.16.1.11/24 scope global secondary eth0
[root@node1 ~]# scp /etc/haproxy/haproxy.cfg node2.anyisalin.com:/etc/haproxy/ #同步文件到node2
我们这样配置haproxy会自动启动在两个节点上测试KeepAlived

[size=1em]我们分别对172.16.1.10和172.16.1.11进行测试, 都能够正常调度

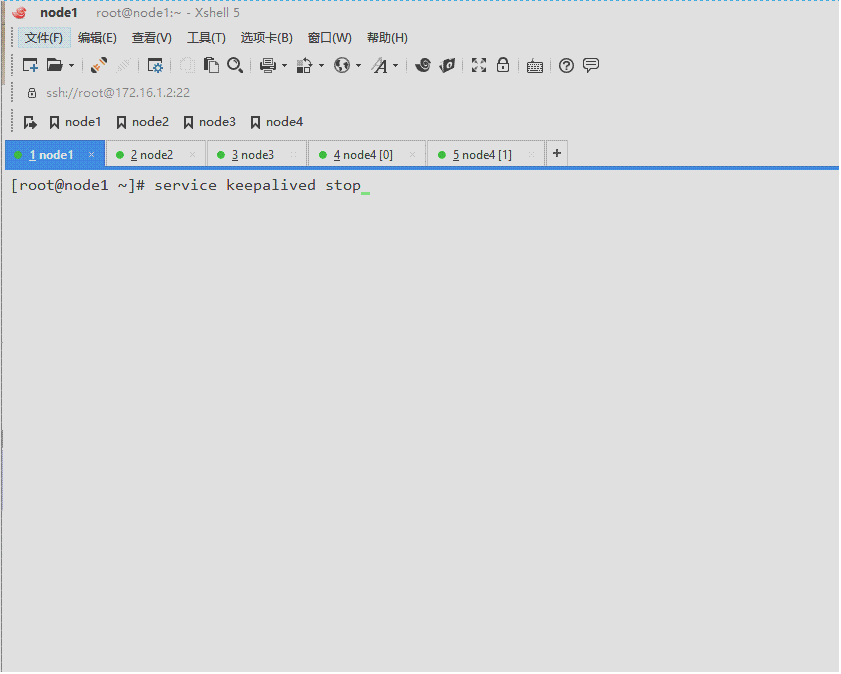

[size=1em]我们强行停止node1的KeepAlived,IP已经转移, 再次进行测试

配置DNS

[size=1em]过程没什么好说的, 不懂可以看我以前的文章DNS and BIND 配置指南

[root@node5 ~]# yum install bind bind-utils
[root@node5 ~]# vim /etc/named.conf   #编辑配置文件
options {
        directory       "/var/named";
};
logging {
        channel default_debug {
                file "data/named.run";
                severity dynamic;
        };
};
zone "." IN {
        type hint;
        file "named.ca";
};
include "/etc/named.rfc1912.zones";
include "/etc/named.root.key";
[root@node5 ~]# vim /etc/named.rfc1912.zones   #添加以下字段
zone "anyisalin.com" IN {
        type master;
        file "anyisalin.com.zone";
};

[root@node5 ~]# vim /var/named/anyisalin.com.zone   #创建区域解析库文件
$TTL 600
$ORIGIN anyisalin.com.
@   IN  SOA  ns.anyisalin.com  admin.anyisalin.com (
        20160416
        1D
        5M
        7D
        1D
)
        IN     NS   ns
ns      IN      A   172.16.1.8
www     IN      A   172.16.1.10
www     IN      A   172.16.1.11
[root@node5 ~]# service named start    #启动dnsDNS测试
[root@node5 ~]# nslookup      #测试能达到以下效果
> www.anyisalin.com
Server:     172.16.1.1
Address:    172.16.1.1#53
Name:   www.anyisalin.com
Address: 172.16.1.11
Name:   www.anyisalin.com
Address: 172.16.1.10
> www.anyisalin.com
Server:     172.16.1.1
Address:    172.16.1.1#53
Name:   www.anyisalin.com
Address: 172.16.1.10
Name:   www.anyisalin.com
Address: 172.16.1.11最终测试

[size=1em]直接访问www.anyisalin.com

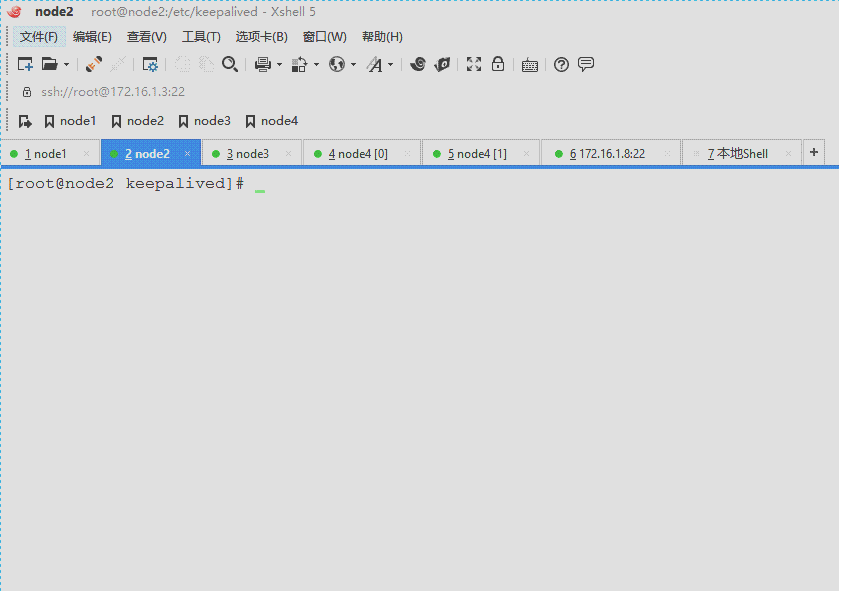

[size=1em]将node2的服务停止, 再次进行测试, 能够正常访问

总结

[size=1em]我们轻松地通过HAProxy实现资源的动静分离和后端httpd主机的负载均衡，也通过KeepAlived实现HAProxy的高可用, 最后在再通过DNS轮询实现HAProxy的负载均衡, 整套架构还是很完整的, 如果有小伙伴有兴趣可以多放点资源上去, 哈哈, 我这算不算侵犯马哥的肖像权啊, 如果侵犯了, 请告知, 我会删除的!
[size=1em]作者水平很低, 如果有错误及时指出, 如果你觉得本文写的好请点一波赞~(≧▽≦)/~
