在 XenServer 安装期间，系统会为每个物理网络接口卡 (NIC) 创建一个网络。向资源池添加服务器时，这些默认网络会进行合并，以便设备名称相同的所有物理 NIC 均连接到同一网络。
  通常情况下，如果您想要创建内部网络，使用现有 NIC 设置新 VLAN，或创建 NIC 绑定，只需添加一个新网络即可。
  在 XenServer 中您可以配置四种不同类型的网络：
    外部网络，与物理网络接口相关联，可在虚拟机与连接到网络的物理网络接口之间提供桥接，从而使虚拟机能够通过服务器的物理网络接口卡连接到可用的资源。
    绑定的网络，可在两个 NIC 之间创建一个绑定，以在虚拟机与网络之间创建一个高性能通道。
    单服务器专用网络，其与物理网络接口无关联，可用于提供指定主机上的虚拟机之间的连接，而与外界无连接。
    跨服务器专用网络，对单服务器专用网络这一概念进行了扩展，允许不同主机上的 VM 使用
vSwitch 相互通信。

  我在这要介绍的就是对管理网络做绑定的最佳实践。
  做过XenServer实施的都知道，在我们实施XenServer的过程中，我们按照XenServer最佳实践进行高可用性的规划和配置，在管理网上需要做网卡绑定来达到管理网络的高可用性。同时我们的管理网段和业务、存储又不属于同一网段，那么势必管理、业务、存储就属于不同的VLAN。对于XenServer实施部署不是太熟悉的人员，在实施部署XenServer的过程中，就会遇见在对管理网络进行网卡绑定时遇见无法绑定的问题。如果按照标准的实施流程，那么就不存在这样的问题了。


   XenServer 支持主动-主动、主动-被动和 LACP 绑定模式。受支持 NIC 数量和受支持绑定模式因网络堆栈而异：
   LACP 绑定仅适用于 vSwitch，而主动-主动和主动-被动适用于 vSwitch 和 Linux 桥接。
   当 vSwitch 为网络堆栈时，您可以将两个、三个或四个 NIC 绑定在一起。
   当 Linux 桥接为网络堆栈时，您只能绑定两个 NIC。
  XenServer支持2种网络堆栈，一种是开源的open vswitch，即上述所说的vSwitch，一种是bridge，即上述所说的Linux 桥接。

  在安装好XenServer之后，我们要做管理网络的网卡绑定，需要确保XenServer具备以下的条件：
  单台XenServer做管理网络网卡绑定：
  1、网络堆栈模式：open vswitch或者是bridge，2张以上网卡做绑定需要使用open vswitch。
  2、准备好需要绑定的XenServer物理网卡，同时管理地址需要配置到其他网卡上{绑定管理网卡时，需要绑定的网卡不要配置管理IP地址，否则会出现绑定错误。管理地址需要配置到其他网卡，并且该网卡需要暂时接入到管理网络}。

  池模式下的多台XenServer做管理网络绑定：
  1、网络堆栈模式：open vswitch或者是bridge，2张以上网卡做绑定需要使用open vswitch。确保座套XenServer网络堆栈一致。
  2、所有的XenServer加入池之前不要做网卡绑定。
  3、所以的XenServer需要准备好需要绑定的XenServer物理网卡，同时管理地址需要配置到其他网卡上{绑定管理网卡时，需要绑定的网卡不要配置管理IP地址，否则会出现绑定错误。管理地址需要配置到其他网卡，并且该网卡需要暂时接入到管理网络}。
  4、如果加池之前先进行管理网络网卡绑定，会出现以下错误


  具备了以上条件的XenServer，就可以毫无阻碍的进行管理网络的Bond了。
  以下是实验截图：
  1、首先安完XenServer之后，打补丁、做优化，确认版本、网络堆栈一致：

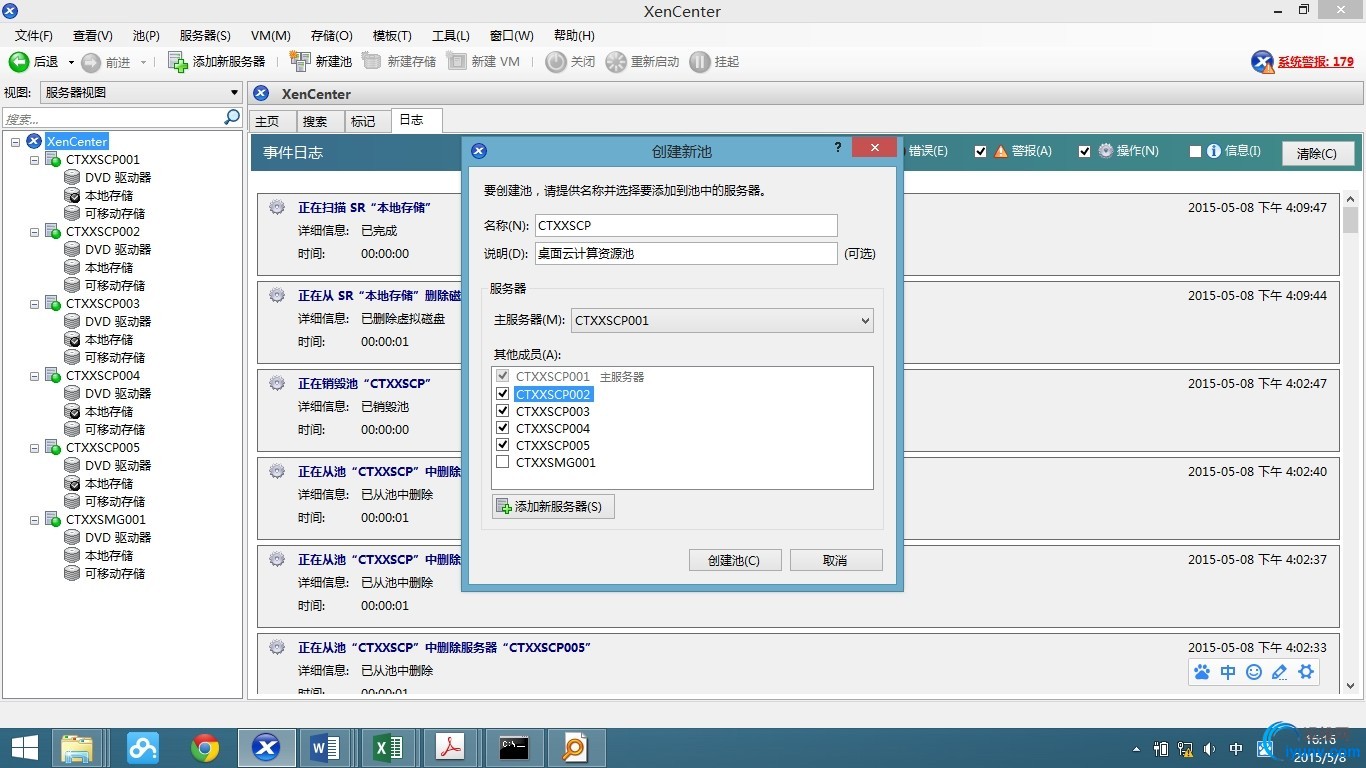

  2、加入资源池



3、创建资源池，添加主机完成



  4、如图，我要做XenServer的管理网络2张网卡绑定，这2张网卡是NIC 6和NIC 7，注意，我现在的管理ip地址是陪着在NIC 2上的，也就是说，我绑定的2张网卡没有配置网络ip地址。



  5、开始做网卡绑定




  6、绑定NIC 6和NIC 7，做主动-被动模式绑定



  7、在池模式下做网卡bond，只需在Master主机上做就可以，剩余的主机会知道同步Master的配置。

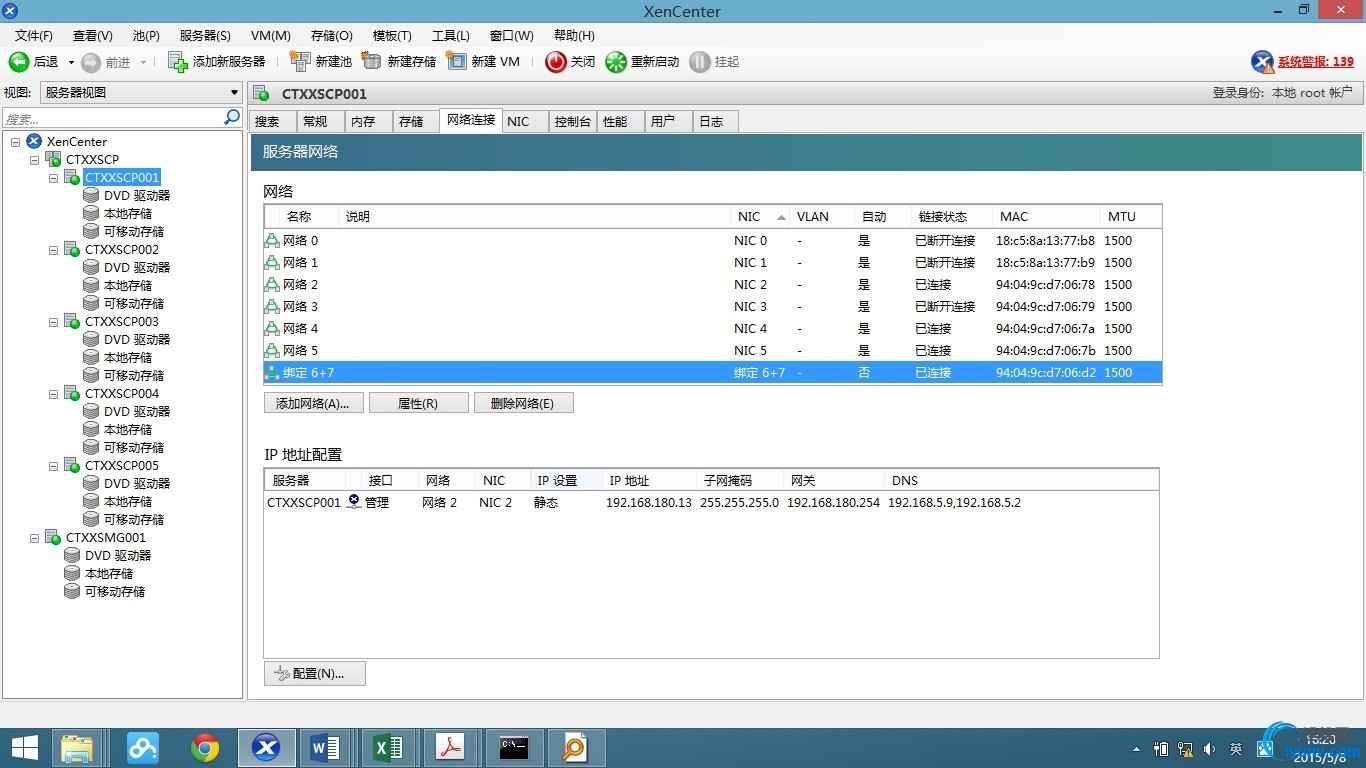

  8、绑定完成

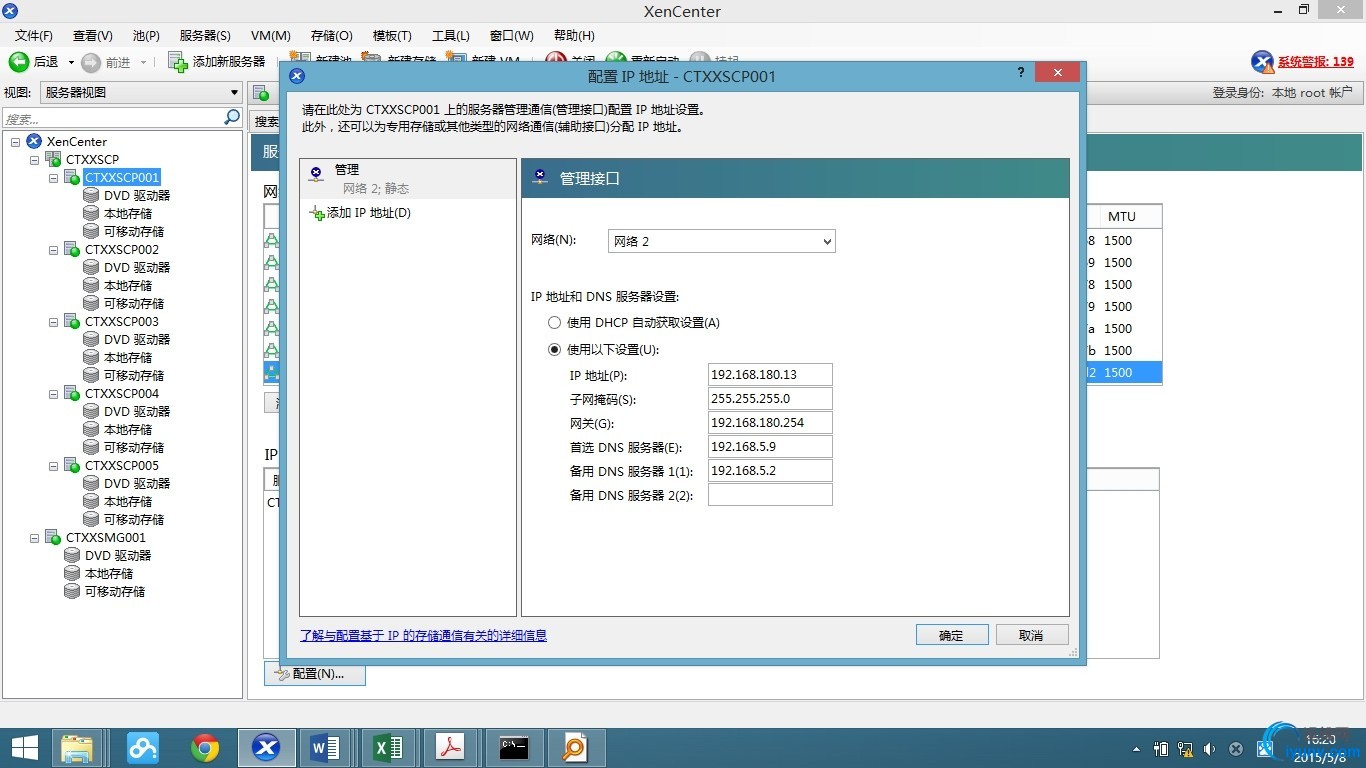

  9、管理网络网卡绑定完成之后，我们还需要将管理IP地址移动到绑定的网卡，选择配置



10、在下拉菜单中选择管理地址需要移动的网卡



  11、选择好管理网络绑定网卡，点击确定即可



  12、点击仍然重新配置



  13、如图，我们已经将管理地址移回绑定的管理网络，剩下的就可以将NIC 2的网卡移动到别的VLAN，供别的业务进行使用了。
