LVS+keepalived+Nginx实现负载均衡时前后端故障全自动化处理

偷瓜的贼

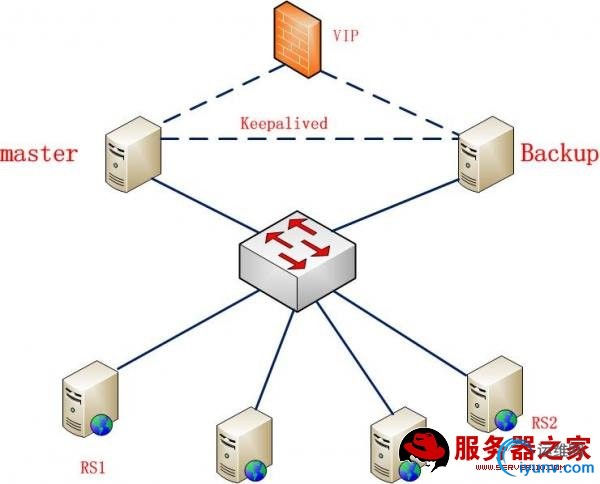

　　最近帮朋友公司配了一下LVS,实现全自动化处理故障问题,基本环境如下
　　VIP : 192.168.101.100
　　LVS1: 192.168.101.103
　　LVS2: 192.168.101.104
　　RS1: 192.168.101.105
　　RS2: 192.168.101.108
　　后端还有一些服务器IP就不一一写出来了

　　首先各个服务器上配置好各种需要的环境,所需要依赖包,然后在master 和 backup上装好keepalived 和 LVS,直接yum安装 .不启动LVS,启动keepalived就好,下面直接说配置 全部在keepalived上
　　[root@localhost shell]# cat /etc/keepalived/keepalived.conf
　　! Configuration File for keepalived
　　global_defs {
　　router_id LVS_DEVEL
　　}
　　vrrp_sync_group VGM {     ###定义一个vrrp组
　　group {
　　VI_1
　　}
　　notify_master "/data/shell/arp.sh"
　　notify_backup "/data/shell/arp.sh"
　　}
　　vrrp_script chk_nginx {    #### 定义脚本
　　script "/data/shell/check_nginx.sh"
　　interval 1
　　weight -2
　　}
　　vrrp_script chk_nginx2 {      #### 定义脚本
　　script "/data/shell/check_nginx2.sh"
　　interval 1
　　weight -2
　　}
　　vrrp_instance VI_1 {
　　state MASTER    ###backup上配置相同,只需要改下相关权重等
　　interface eth1
　　virtual_router_id 51
　　priority 101
　　advert_int 1
　　authentication {
　　auth_type PASS
　　auth_pass 1111
　　}
　　track_script {    #### 执行脚本检测
　　chk_nginx
　　chk_nginx2
　　}
　　virtual_ipaddress {
　　192.168.101.100
　　}
　　}
　　virtual_server 192.168.101.100 80 {
　　delay_loop 2
　　lb_algo wrr
　　lb_kind DR
　　persistence_timeout 60
　　protocol TCP
　　real_server 192.168.101.105 80 {
　　weight 3
　　HTTP_GET {
　　url {
　　path /test.html
　　digest 9a8acfd3c07a45099bcde1a97a9fb7c5
　　}
　　connect_timeout 5
　　nb_get_retry 3
　　delay_before_retry 3
　　connect_port 80
　　}
　　}
　　real_server 192.168.101.108 80 {
　　weight 3
　　HTTP_GET {
　　url {
　　path /test2.html
　　digest 9649358e69985102d0da5ff240e1f2a4
　　}
　　connect_timeout 5
　　nb_get_retry 3
　　delay_before_retry 3
　　connect_port 80
　　}
　　}
　　}
　　[root@localhost shell]# cat /etc/keepalived/keepalived.conf
　　! Configuration File for keepalived
　　global_defs {
　　router_id LVS_DEVEL
　　}
　　vrrp_sync_group VGM {     ###定义一个vrrp组
　　group {
　　VI_1
　　}
　　notify_master "/data/shell/arp.sh"
　　notify_backup "/data/shell/arp.sh"
　　}
　　vrrp_script chk_nginx {    #### 定义脚本
　　script "/data/shell/check_nginx.sh"
　　interval 1
　　weight -2
　　}
　　vrrp_script chk_nginx2 {      #### 定义脚本
　　script "/data/shell/check_nginx2.sh"
　　interval 1
　　weight -2
　　}
　　vrrp_instance VI_1 {
　　state MASTER    ###backup上配置相同,只需要改下相关权重等
　　interface eth1
　　virtual_router_id 51
　　priority 101
　　advert_int 1
　　authentication {
　　auth_type PASS
　　auth_pass 1111
　　}
　　track_script {    #### 执行脚本检测
　　chk_nginx
　　chk_nginx2
　　}
　　virtual_ipaddress {
　　192.168.101.100
　　}
　　}
　　virtual_server 192.168.101.100 80 {
　　delay_loop 2
　　lb_algo wrr
　　lb_kind DR
　　persistence_timeout 60
　　protocol TCP
　　real_server 192.168.101.105 80 {
　　weight 3
　　HTTP_GET {
　　url {
　　path /test.html
　　digest 9a8acfd3c07a45099bcde1a97a9fb7c5
　　}
　　connect_timeout 5
　　nb_get_retry 3
　　delay_before_retry 3
　　connect_port 80
　　}
　　}
　　real_server 192.168.101.108 80 {
　　weight 3
　　HTTP_GET {
　　url {
　　path /test2.html
　　digest 9649358e69985102d0da5ff240e1f2a4
　　}
　　connect_timeout 5
　　nb_get_retry 3
　　delay_before_retry 3
　　connect_port 80
　　}
　　}
　　}
　　如果你前端开启了防火墙或者selinux,请关闭防火墙测试或者selinux测试,否则你会出现两个master,哈哈,两个vip地址同时出现,或者起不来服务,如果不关闭iptables,请加入以下策略
　　###允许80端口对外提供服务
　　-A INPUT -m state --state NEW -m tcp -p tcp --dport 80 -j ACCEPT
　　###DR模式，当用户请求LVS-DR VIP时，只有DR响应客户端的ARP广播包，允许vrrp虚拟路由器冗余协议-A   INPUT   -d   224.0.0.0/8   -j   ACCEPT
　　-A   INPUT    -p   vrrp   -j   ACCEPT
　　###允许80端口对外提供服务
　　-A INPUT -m state --state NEW -m tcp -p tcp --dport 80 -j ACCEPT
　　###DR模式，当用户请求LVS-DR VIP时，只有DR响应客户端的ARP广播包，允许vrrp虚拟路由器冗余协议-A   INPUT   -d   224.0.0.0/8   -j   ACCEPT
　　-A   INPUT    -p   vrrp   -j   ACCEPT
　　下面是几个在master 和backup上执行的高效脚本,检测后端nginx的
　　[root@localhost shell]# cat arp.sh
　　#!/bin/bash
　　VIP=192.168.101.100
　　GATEWAY=192.168.101.1
　　/sbin/arping -I eth1 -c 5 -s $VIP $GATEWAY &>/dev/null
　　########################################################
　　[root@localhost shell]# cat check_nginx.sh
　　!/bin/bash
　　url="http://192.168.101.105"      ####realserver web地址检测
　　status=$(/usr/bin/curl -s --head "$url" | awk '/HTTP/ {print $2}')
　　if [ "$status" != "200" ]; then
　　/data/shell/arp.sh start
　　fi
　　[root@localhost shell]# cat check_nginx2.sh
　　!/bin/bash
　　url="http://192.168.101.108"      ####realserver web地址检测
　　status=$(/usr/bin/curl -s --head "$url" | awk '/HTTP/ {print $2}')
　　if [ "$status" != "200" ]; then
　　/data/shell/arp.sh start
　　fi
　　[root@localhost shell]# cat arp.sh
　　#!/bin/bash
　　VIP=192.168.101.100
　　GATEWAY=192.168.101.1
　　/sbin/arping -I eth1 -c 5 -s $VIP $GATEWAY &>/dev/null
　　########################################################
　　[root@localhost shell]# cat check_nginx.sh
　　!/bin/bash
　　url="http://192.168.101.105"      ####realserver web地址检测
　　status=$(/usr/bin/curl -s --head "$url" | awk '/HTTP/ {print $2}')
　　if [ "$status" != "200" ]; then
　　/data/shell/arp.sh start
　　fi
　　[root@localhost shell]# cat check_nginx2.sh
　　!/bin/bash
　　url="http://192.168.101.108"      ####realserver web地址检测
　　status=$(/usr/bin/curl -s --head "$url" | awk '/HTTP/ {print $2}')
　　if [ "$status" != "200" ]; then
　　/data/shell/arp.sh start
　　fi
　　arp缓存清理shell  {arp.sh}
　　#!/bin/bash
　　VIP=192.168.101.100
　　GATEWAY=192.168.101.1
　　/sbin/arping -I eth1 -c 5 -s 192.168.101.100 192.168.101.1 &>/dev/null
　　#!/bin/bash
　　VIP=192.168.101.100
　　GATEWAY=192.168.101.1
　　/sbin/arping -I eth1 -c 5 -s 192.168.101.100 192.168.101.1 &>/dev/null
　　这个配置会实现 无论前端调度或者后端nginx服务任意一台中断都会在最短的时间响应到正常的请求,经测试,lvs前端两台故障几乎是0秒切换,后端nginx的web服务故障也就是几秒钟的自动切换,如果是DNS解析,请做好解析定时缓存清理
