　　[size=2.6em]LVS专题: NAT和DR模型实现Web负载均衡

•


前言:

[size=1em]在上篇文章中我们讲了一些LVS的基本概念和相应模型的实验原理和流程，本篇文章我们主要使用lvs为web服务提供负载均衡

NAT实现
实验拓扑

实验环境
　　

　　

主机IP地址功用Director.anyisalin.com172.16.1.2,172.16.2.2LVS-Directorrs1.anyisalin.com172.16.2.3Real Serverrs2.anyisalin.com172.16.2.3Real Server　　

注意: 本文实验中所有主机SElinux和iptables都是关闭的
实验步骤
Real Server配置
[root@rs1 ~]# yum install httpd -y &> /dev/null && echo success || echo failure    #RS1安装httpd
success #安装成功
[root@rs1 ~]# route add default gw 172.16.2.2  #设置默认网关为Director的DIP
[root@rs1 ~]# echo "This is Real Server 1 " > /var/www/html/index.html    #添加网页
[root@rs1 ~]# service httpd start &> /dev/null && echo success #启动httpd服务
success #启动成功
##以下操作在rs2上执行
[root@rs2 ~]# yum install httpd -y &> /dev/null && echo success || echo failure    #RS1安装httpd
success #安装成功
[root@rs2 ~]# route add default gw 172.16.2.2  #设置默认网关为Director的DIP
[root@rs2 ~]# echo "This is Real Server 2 " > /var/www/html/index.html    #添加网页
[root@rs2 ~]# service httpd start &> /dev/null && echo success #启动httpd服务
success #启动成功
Director配置Director配置
IP地址配置的过程就不写了
[root@director ~]# curl 172.16.2.3 #可以访问RS1
This is Real Server 1
[root@director ~]# curl 172.16.2.4 #可以访问RS2
This is Real Server 2
[root@director ~]# cat /proc/sys/net/ipv4/ip_forward   #查看内核核心转发是否开启
0   #没有开启
[root@director ~]# echo 0 > /proc/sys/net/ipv4/ip_forward  #开启路由转发, 若要永久修改自行配置配置文件
##添加ipvs规则, 这里为了直观, 所以选择了Round Robin的调度方法
[root@director ~]# ipvsadm -A -t 172.16.1.2:80 -s rr
[root@director ~]# ipvsadm -a -t 172.16.1.2:80 -r 172.16.2.3 -m
[root@director ~]# ipvsadm -a -t 172.16.1.2:80 -r 172.16.2.4 -m
[root@director ~]# ipvsadm -L -n   #查看ipvs规则的信息
IP Virtual Server version 1.2.1 (size=4096)
Prot LocalAddress:Port Scheduler Flags
  -> RemoteAddress:Port           Forward Weight ActiveConn InActConn
TCP  172.16.1.2:80 rr
  -> 172.16.2.3:80                Masq    1      0          0
  -> 172.16.2.4:80                Masq    1      0          0
[root@director ~]#测试



DR实现

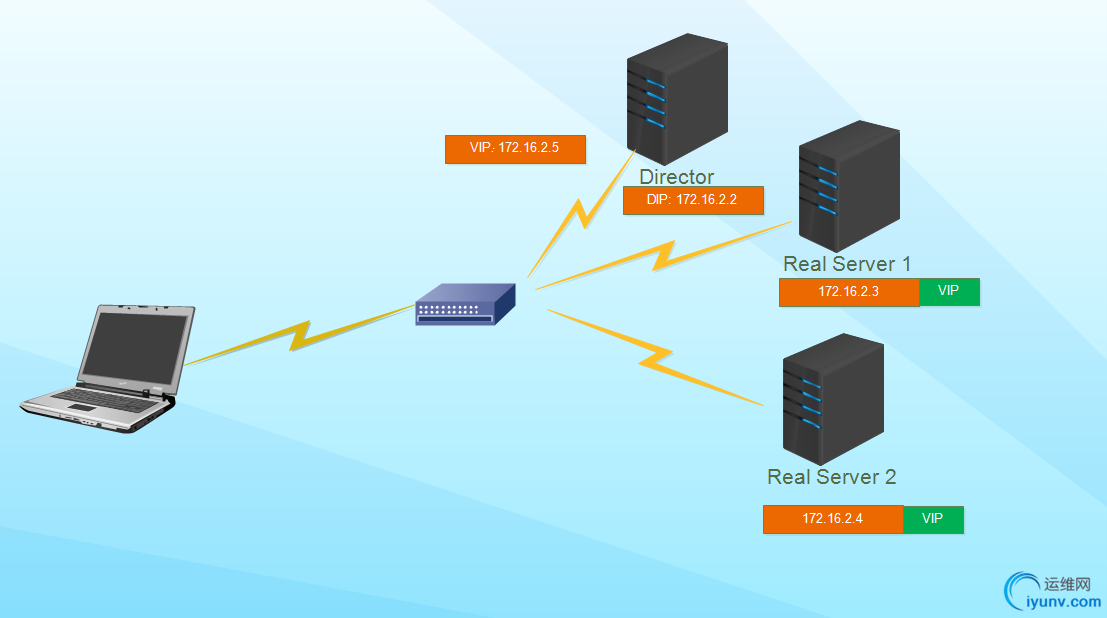

实验拓扑

实验环境
　　

　　

主机IP地址功用director.anyisalin.com172.16.2.2,172.16.2.5lvs-directorrs1.anyisalin.com172.16.2.3,172.16.2.5lvs-rsrs.anyisalin.com172.16.2.4,172.16.2.5lvs-rs注意: 本文实验中所有主机SElinux和iptables都是关闭的
实验步骤

[size=1em]由于LVS-NAT模式较为复杂，所以配置较为麻烦, 如果对LVS-DR模式还不是很理解的可以看我上一篇博客

Director配置
[root@director ~]# ifconfig eth1:0 172.16.2.5/32 broadcast 172.16.2.5 up   #配置VIP地址
[root@director ~]# route add -host 172.16.2.5 dev eth1:0   #添加一条路由避免地址冲突
[root@director ~]# ipvsadm -A -t 172.16.2.5:80 -s rr
[root@director ~]# ipvsadm -a -t 172.16.2.5:80 -r 172.16.2.3 -g
[root@director ~]# ipvsadm -a -t 172.16.2.5:80 -r 172.16.2.4 -g
Real Server配置
##修改内核参数，若要永久生效请修改配置文件
[root@rs1 ~]# echo 1 > /proc/sys/net/ipv4/conf/all/arp_ignore
[root@rs1 ~]# echo 1 > /proc/sys/net/ipv4/conf/eth0/arp_ignore
[root@rs1 ~]# echo 2 > /proc/sys/net/ipv4/conf/all/arp_announce
[root@rs1 ~]# echo 2 > /proc/sys/net/ipv4/conf/eth0/arp_announce
[root@rs1 ~]# ifconfig lo:0 172.16.2.5/32 broadcast 172.16.2.5 up  #配置VIP到lo:0
[root@rs1 ~]# route add -host 172.16.2.5 dev lo:0
[root@rs1 ~]# yum install httpd -y &> /dev/null && echo success || echo failure    #RS1安装httpd
success #安装成功
[root@rs1 ~]# echo "This is Real Server 2 " > /var/www/html/index.html    #添加网页
[root@rs1 ~]# service httpd start &> /dev/null && echo success #启动httpd服务
success #启动成功
##以下操作在rs2中执行
[root@rs2 ~]# echo 1 > /proc/sys/net/ipv4/conf/all/arp_ignore
[root@rs2 ~]# echo 1 > /proc/sys/net/ipv4/conf/eth0/arp_ignore
[root@rs2 ~]# echo 2 > /proc/sys/net/ipv4/conf/all/arp_announce
[root@rs2 ~]# echo 2 > /proc/sys/net/ipv4/conf/eth0/arp_announce
[root@rs2 ~]# ifconfig lo:0 172.16.2.5/32 broadcast 172.16.2.5 up  #配置VIP到lo:0
[root@rs2 ~]# route add -host 172.16.2.5 dev lo:0
[root@rs2 ~]# yum install httpd -y &> /dev/null && echo success || echo failure    #RS1安装httpd
success #安装成功
[root@rs2 ~]# echo "This is Real Server 2 " > /var/www/html/index.html    #添加网页
[root@rs2 ~]# service httpd start &> /dev/null && echo success #启动httpd服务
success #启动成功

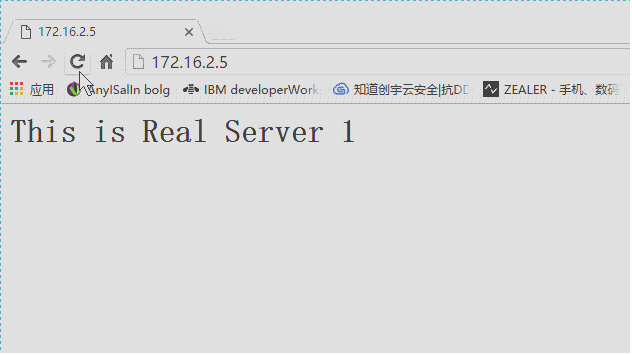

测试

总结:

[size=1em]本文介绍了如何使用lvs来对多台服务器进行负载均衡, 但是还是有多情况是本文没有介绍的, 例如TUN, FULLNAT等, 以后有机会会和大家分享, 过两天可能会写使用keepalive+lvs实现director的高可用, 敬请期待
