配置LVS

sol229

　　#实验在虚拟机环境下配置LVS-NAT+ipvsadm负载均衡


　　1.实验环境说明

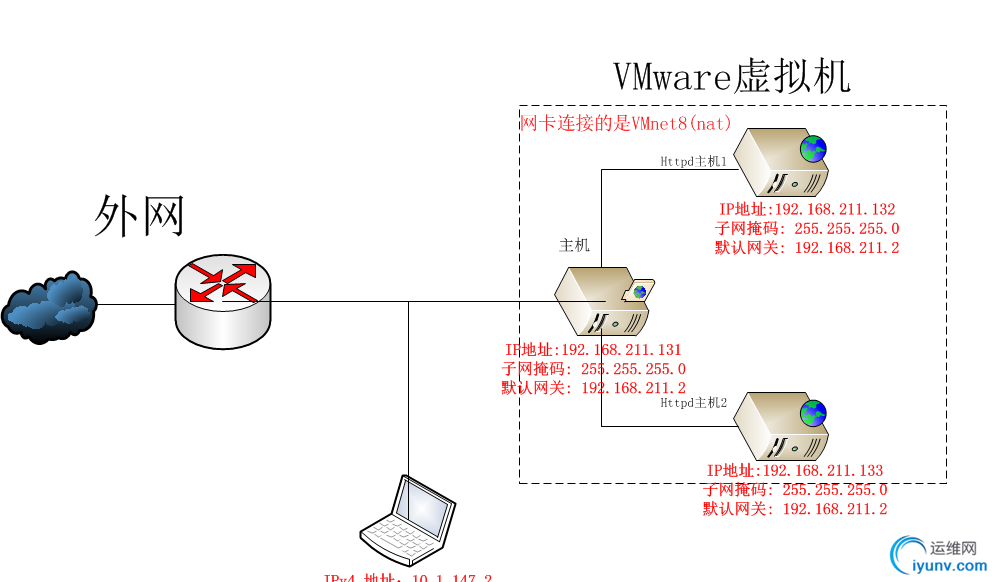

1.1 实验拓扑

　　

　　1.2 ip地址设置说明
　　* 拓扑中的主机是要安装配置ipvsadm的，httpd1,2是两台apache主机
　　* 三台主机都在一个网段192.168.211.0，虚拟机连接的是vmnet8(nat)
　　* 主机ip:192.168.211.131
　　* httpd1主机ip:192.168.211.132
　　* httpd2主机ip:192.168.211.133
　　2. 安装ipvsadm，设置ipv4转发
　　2.1 安装ipvsadm

1	yum install ipvsadm -y

　　

　　2.2 设置ipv4转发

1	sysctl -w net.ipv4.ip_forward=1

　　2.3 关selinux,firewall,iptables

1   2   3

setenforce 0   systemctl stop firewall   iptables -F

　　2.4 设置ipvsadm

1   2   3   4   5   6   7   8   9   10

ipvsadm -A -t 192.168.211.131:80 -s rr   ipvsadm -a -t 192.168.211.131:80 -r 192.168.211.132 -m   ipvsadm -a -t 192.168.211.131:80 -r 192.168.211.132 -m   ipvsadm -S   # -A 添加虚拟服务   # -a 添加一个真是的主机到虚拟服务   # -S 保存   # -s 选择调度方法   # rr 轮训调度   # -m 网络地址转换NAT

　　3.1 httpd1和httpd2主机安装httpd服务

1	yum install httpd -y

　　3.2 两台httpd服务器都要写点测试数据以便于查看实验效果

1   2   3

echo  `hostname`>/var/www/html/index.html;   echo "">>/var/www/html/index.html;   echo `ip addr|grep eno16|grep inet`>>/var/www/html/index.html

　　查看防火墙规则
　　ipvasdm -L -n
　　查看分发情况
　　ipvasdm -L -n --stats
　　查看速率
　　-L -n --rate
　　3.3 启动httpd服务

1	service httpd start

　　4. 测试ipvsadm
