Windows Phone 7 BingMap控件计算路径

hcwzwx

Windows Phone BingMap控件计算路径

一．实现过程
　　首先需要一个Key,可上官网免费注册

二．添加服务引用
　　这个是地图服务：
　　http://dev.virtualearth.net/webservices/v1/geocodeservice/geocodeservice.svc
　　这个是计算路径服务：
　　http://dev.virtualearth.net/webservices/v1/routeservice/routeservice.svc
　　一般只要这两个就可以了。如果需要实现搜索服务，则需要添加SearchService服务。
　　http://dev.virtualearth.net/webservices/v1/searchservice/searchservice.svc

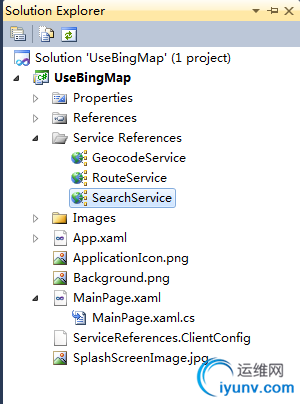

　　此时的项目视图如下所示：


三．添加服务之后需要修改配置文件：
　　 ServiceReferences.ClientConfig.将配置文件修改如下所示：
　　






































　　以上的内容配置了三个服务的引用。
　　

四．添加BingMap服务引用请求代码(方法)
　　该函数包含一个string类型和一个int类型变量，string类型变量用来存储地址，int类型变量用来存储位置坐标点的索引
　　示例代码如下：



1 private void Geocode(string strAddress, int waypointIndex)
2         {
3             //声明一个GeocodeService的客户端变量，并通过其GeocodeCompleted属性设置其回调方法
4             GeocodeService.GeocodeServiceClient geocodeService = new GeocodeService.GeocodeServiceClient("BasicHttpBinding_IGeocodeService");
5             geocodeService.GeocodeCompleted += new EventHandler(geocodeService_GeocodeCompleted);
6             //声明一个获取服务请求的变量，由于必须要一个Key值作为提供服务的凭据，微软的服务器才会提供BingMap的服务，所以利用ApplicationId这个属性绑定到我们的Key
7             GeocodeService.GeocodeRequest geocodeRequest = new GeocodeService.GeocodeRequest();
8             geocodeRequest.Credentials = new Credentials();
9             geocodeRequest.Credentials.ApplicationId = ((ApplicationIdCredentialsProvider)bingmap.CredentialsProvider).ApplicationId;
10             //设定请求查询的地址
11             geocodeRequest.Query = strAddress;
12             //发送异步调用的请求，并通过waypointIndex来跟踪不同的请求并识别返回的结果
13             geocodeService.GeocodeAsync(geocodeRequest, waypointIndex);
14         }
　　下面是GeocodeCompleted的回调函数。
　　由于异步发送Geocde请求，所以需要处理回调函数返回的请求结果，这里回调函数返回的结果包含用户的状态，以及查询地点的经纬度等。在回调函数中我们需要保存这些信息，因为在后面计算路径的方法中需要用到这些信息。同时这里我们还需判断geocodeResaults中的元素是否为空，如果为空则表示还有请求未被处理，若都不为空，则开始计算路径。



1 private void geocodeService_GeocodeCompleted(object sender, GeocodeService.GeocodeCompletedEventArgs e)
2         {
3             //检索反馈(Response)回来的用户的状态来鉴别用请求符合那种情况,这里的e.UserState其实就等于之前的waypointIndex
4             int waypointIndex = System.Convert.ToInt32(e.UserState);
5             //检索反馈回来的GeocodeResault，并将它存储在全局变量geocodeResaults数组中
6             geocodeResults[waypointIndex] = e.Result.Results[0];
7             //这个变量用来判断geocodeResault数组是否被填满，如果未填满则表明还有请求未处理
8             bool doneGeocoding = true;
9            foreach (GeocodeService.GeocodeResult gr in geocodeResults)
10             {
11                 if (gr == null)
12                 {
13                     doneGeocoding = false;
14                 }
15             }
16             //如果所有的请求都已得到处理，则进行路径的计算
17             if (doneGeocoding)
18             {
19            // CaculateRoute是用于计算路径的函数，将在先一步定于这个函数。
20                 CaculateRoute(geocodeResults);
21             }
22         }
　　接着我们定义一个全局变量，这个变量用来存储请求返回来的结果，并应用于之后的路径计算。

   internal GeocodeService.GeocodeResult[] geocodeResults;

五.在我们的请求得到应答，并对返回的数据进行处理之后，如果满足条件，我们将进行下一步，那就是计算两个地点的路径，因此我们需要将之前请求的结果 geocodeResults 传入进来，以供我们的计算。
　　下面是具体实现的代码：



1 private void CaculateRoute(GeocodeService.GeocodeResult[] results)
2         {
3             //定义路径计算服务的客户端变量，并声明其回调方法
4             RouteService.RouteServiceClient routeService = new RouteService.RouteServiceClient("BasicHttpBinding_IRouteService");
5             routeService.CalculateRouteCompleted += new EventHandler(routeService_CalculateRouteCompleted);
6             //设置RouteService的一些属性以及获取服务的Key
7             RouteService.RouteRequest routeRequest = new RouteService.RouteRequest();
8             routeRequest.Credentials = new Credentials();
9             routeRequest.Credentials.ApplicationId = ((ApplicationIdCredentialsProvider)bingmap.CredentialsProvider).ApplicationId;
10             //返回计算路径的点，以便在地图上画出
11             routeRequest.Options = new RouteService.RouteOptions();
12             routeRequest.Options.RoutePathType = RouteService.RoutePathType.Points;
13             //通过使用GeocodeService服务所得到的geocodeResults，来设定用于计算路径的点。
14             routeRequest.Waypoints = new System.Collections.ObjectModel.ObservableCollection();
15             foreach (GeocodeService.GeocodeResult result in results)
16             {
17                 //将存储在GeocodeService.GeocodeResult中的点(包含经纬度等信息)添加到Waypoints集合中
18               // GeocodeResultToWaypoint为自定义的一个函数(下一步声明)，该函数的作用是将geocodeResults中的点的信息的结果转化为具体的点，即Waypoint,这样才可以进行路径的计算，在转化之后我们就可发送计算路径的请求，计算两点之间的路劲
19        routeRequest.Waypoints.Add(GeocodeResultToWaypoint(result));
20             }
21             //异步调用计算路径的服务请求
22             routeService.CalculateRouteAsync(routeRequest);
23         }
24  这是将GeocodeResult转化为Waypoint类型的自定义函数：
25
26  //将GeocodeResult中的坐标信息转化为具体的点的信息（Waypoint)
27         Private   RouteService.Waypoint GeocodeResultToWaypoint
28 (GeocodeService.GeocodeResult result)
29         {
30             RouteService.Waypoint waypoint = new RouteService.Waypoint();
31             waypoint.Description = result.DisplayName;
32             waypoint.Location = new Location();
33             waypoint.Location.Latitude = result.Locations[0].Latitude;
34             waypoint.Location.Longitude = result.Locations[0].Longitude;
35             return waypoint;
36         }

接着我们需要处理计算路径的的回调函数，在回调函数中需要处理的是我们请求服务的结果，当计算路径的服务请求成功，且路径数不为0，即大于等于1条时，我们则将这条路径画出来，并在地图上显示。代码如下：

1  //CaculateRoute的回调函数
2        private  void routeService_CalculateRouteCompleted(object sender, RouteService.CalculateRouteCompletedEventArgs e)
3         {
4            //如果计算路径成功，且路线条数不为0,则绘出路线
5             if ((e.Result.ResponseSummary.StatusCode == RouteService.ResponseStatusCode.Success) & (e.Result.Result.Legs.Count != 0))
6             {
7              //设置绘制路线画笔的属性
8                 Color routeColor = Colors.Blue;
9                 SolidColorBrush routeBrush = new SolidColorBrush(routeColor);
10                 MapPolyline routeLine = new MapPolyline();
11                 routeLine.Locations = new LocationCollection();
12                 routeLine.Stroke = routeBrush;
13                 routeLine.Opacity = 0.65;
14                 routeLine.StrokeThickness = 5.0;
15                 //检索坐标点，用于绘制路线
16                 foreach (Location p in e.Result.Result.RoutePath.Points)
17                 {
18                     //MSDN上是这么写的
19                     //routeLine.Locations.Add(new Location(p.Latitude, p.Longitude));
20                     //以上代码不可用，原因是由于在WP7中Location没有包含两个参数的方法，WP7中将经纬度封装成了属性
21                     Location location = new Location()
22                     {
23                         Longitude=p.Longitude,
24                         Latitude=p.Latitude
25                     };
26                     routeLine.Locations.Add(location);
27                 }
28                 //将绘制的路线的图层添加到当前地图中
29                 MapLayer myRouteLayer = new MapLayer();
30                 bingmap.Children.Add(myRouteLayer);
31                 myRouteLayer.Children.Add(routeLine);
32                 //用点来标示每一种路线的Waypoint
33                 foreach (GeocodeService.GeocodeResult gr in geocodeResults)
34                 {
35                     Ellipse point = new Ellipse();
36                     point.Width = 10;
37                     point.Height = 10;
38                     point.Fill = new SolidColorBrush(Colors.Red);
39                     point.Opacity = 0.65;
40                     Location location = new Location()
41                     {
42                         Latitude=gr.Locations[0].Latitude,
43                         Longitude=gr.Locations[0].Longitude
44                     };
45                     myRouteLayer.AddChild(point, location);
46                 }
47                 //计算出包含全部路径的矩形大小，这个将用于后面设置地图的视图(使查询得到的路线居中)
48                //RouteModel是自己定义的一个类，该类的作用是计算路径所在的矩形范围，并将路径视图居中显示在屏幕上
49                 var routeModel = new RouteModel(e.Result.Result.RoutePath.Points);
50                 LocationRect rect = LocationRect.CreateLocationRect(routeModel.Locations);
51                 //设置地图的视图为路线所在的矩形
52                 bingmap.SetView(rect);
53             }
54         }

      其实在这里我们已经实现了路径的查询计算功能，只是当我们查询的路线不在当前屏幕范围时，我们需要调整一下屏幕显示的地图，将查询的结果显示很出来(例如当前的地图是沈阳市，但是我查询的长沙至武汉的路径，虽然以上的工作可以完成查询工作，但是并不会将我们的查询结果显示在屏幕上，所以我们将结果居中一下，在屏幕上显示出来)，下面是RouteModel的代码：

1 ///
2     /// 用于设置地图路线的视图位置
3     ///
4     public class RouteModel
5     {
6         private readonly LocationCollection _locations;
7
8         ///
9         /// 得到路线的地理位置的集合
10         ///
11         public ICollection Locations
12         {
13             get { return _locations; }
14         }
15         ///
16         /// 初始化一个新的LocationCollection对象
17         ///
18         /// 位置信息的集合
19         public RouteModel(ICollection locations)
20         {
21             _locations = new LocationCollection();
22             foreach (Location location in locations)
23             {
24                 _locations.Add(location);
25             }
26         }
27     }
28 //最后添加一个计算路劲的Button响应函数，即开始发送服务请求，计算路径：
29 private void CaculateButton_Click(object sender, EventArgs e)
30         {
31             //初始化geocodeResault数组变量，这里由于我们只查询两个地点的路径，所以数组长度设为2
32             geocodeResults = new GeocodeService.GeocodeResult[2];
33             //调用Geocde方法发送服务请求
34             Geocode("Changsha", 0);
35             Geocode("Shenyang", 1);
36         }

在这里我直接的输入了两个地名，一个是沈阳，一个是长沙，其实理想的做法是添加两个TextBox控件，根据TextBox的内容实现不同地点的路径查询。实现的过程没有什么变化，不多说。

这里注意的一点是：在Windows Phone 7中的BingMap暂不支持中文，所以地名都需要用拼音。

到此为止，所有的工作都已完成，我们来看看最后的结果吧：

以上的内容参考了MSDN上的一篇文章，以及Jake Lin的视频，这里非常推荐Jake Lin的视频，初学者值得一看。

MSDN文章地址：

http://msdn.microsoft.com/en-us/library/ee681887.aspx
