原文地址：Cacti高级应用--打造自己的Cacti模板作者：晓月弯刀
声明：本系列文档出自石头记，如若转载请注明出处，本人保留文档的所有权，并欢迎转载。
本系列文档的其他部分链接如下：
  一、概述及Cacti的工作流程
二、Cacti的安装
三、Cacti的使用
四、Cacti脚本及模板
五、Cacti插件
六、Cacti高级应用--打造自己的Cacti模板



1.新建数据模板(Data Template)　　
　　在console选项卡下左侧菜单栏中点击Data Templates连接，打开新建数据模板窗口。

　　在新建数据模板窗口点击Add按钮添加“Data Templates”。

　　
　　填写以下内容：
　　1).Name 第一个Name是模板的名称，可自定义设置 ，再此填写“Windows - CPU Usage”；
　　2).Name 第二个Name是数据源的名字，再此填写“Windows - CPU Usage”；
　　3).Data Input Method 获取数据的方法，选择“Get SNMP Data”；
　　4).Internal Data Source Name 数据源值的名称“WindowsCPU”；
　　5).Minimum和Maximum这两个值如果不填写表示使用数据源的最大和最小值作为图形的上、下限值；
　　6).Data Source Type 选择“COUNTER”；
　　7).输入OID值，这一步是定义数据源最关键的一个环节，要确认OID真实存在。点击“save”保存数据源。
　　

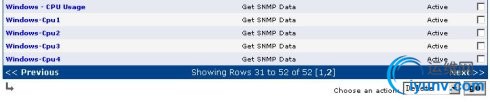

　　回到主界面，可以看到刚刚新建的数据源“Windows - CPU Usage”。

　　2.新建作图模板(Graph Template)
　　
　　在console选项卡下左侧菜单栏中点击Graph Templates连接，打开新建作图模板窗口。

　　在新建作图模板窗口点击Add按钮添加“Graph Templates”。

　　

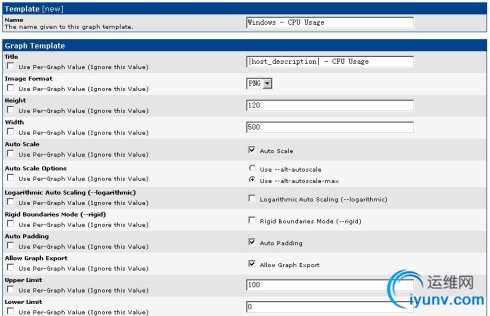

　　填写以下内容：
　　1).Name 第一个Name是模板的名称，可自定义设置 ，再此填写“Windows - CPU Usage”；
　　2).Title 画出的图片的标题，其中“|host_description|”相当于一个变量，在作图时自动替换成主机描述。
　　3).Verticle Lab 显示在所画图片的左侧，通常为作图所用的单位或描述。
　　点击“create”按钮创建作图模板。
　　

　　
　　下面就需要用前面定义的数据源创建我们需要显示的图形了。一个数据源通常需要定义四个数据值，分别是“区域图”、“当前值”、“平均值”和“最大值”，这些值分别显示了系统不同时段的状态。点击Add添加“Graph template Items”。

　　
　　填写以下内容：
　　1).Data Source 选择定义的数据源模板；
　　2).Color 只有“Graph Item Type”图形项类型选择的是AREA, STACK, LINE1, LINE2, LINE3其中之一，才能够为数据源选择颜色；
　　3).Graph Item Type 定义图形的项类型，因为是首个图形项，所以要选择“AREA”；
　　4).Text Format 定义一个显示名称；
　　其它的数值保持默认，点击“create”。
　　

　　点击Add继续添加“Graph template Items”。

　　
　　添加当前运行值，填写以下内容：
　　1).Data Source 选择“Windows - CPU Usage - (WindowsCPU)”
　　2).Graph Item Type 选择“GPRINT”图形项类型，只有这个类型才能定义当前、平均和最大值。
　　3).Consolidation Function 选择“LAST”，表示当前运行的值
　　4).Text Format 定义图表中显示的名称。
　　

　　添加平均值，只需修改“Consolidation Function”和“Text Format”的内容即可。

　　
　　添加最大值，也是修改“Consolidation Function”和“Text Format”的内容，勾选“Insert Hard Return”前面的复选框，表示插入一个硬回车，这是为了和其它新创建的图例不要重叠显示在一行上。

　　如果要添加其他数据源可按上面的方法依次添加，这样可以将多个数据源的数据画到一张图上。
　　下面是一个四CPU作图模板的截图：

　　点击“save”按钮回到主界面，完成作图模板的创建。

　　
　　使用刚创建的作图模板，在Devices中选择要使用此模板的主机。在Add Graph Template下拉框中选择刚才创建的作图模板--Windows - CPU usage，然后点击添加按钮。

　　点击最上边的Create Graphs for this Host 连接。选中Windows - CPU usage作图模板，点击“create”按钮为主机创建监控图。

　　
　　3.创建主机模板(Host template)
　　
　　在console选项卡下左侧菜单栏中点击Host Templates连接，打开新建主机模板窗口。

　　 在新建主机模板窗口点击Add按钮添加“Host Templates”.
　　
　　 填写Host Templates名称，然后点击create按钮新建Host Templates。

　　 在“Associated Graph templates”下添加你想要添加到此主机模板下的作图模板，在“Associated Data Queries”下添加你想要添加到此主机模板下的Data Query模板。
　　
　　 点击“save”按钮完成主机模板的创建。
　　应用此主机模板，在Devices中新建主机，在Host template下拉框中选择刚刚创建的主机模板--Windows 2000 Server。点击“create”按钮来新建主机。

　　
　　点击最上边的Create Graphs for this Host 连接。选中想要的作图模板，点击“create”按钮为主机创建监控图。
　　将新建的监控图添加到Graph Trees，先在Graph Trees创建一个节点，然后在Graph Management 中选中想要添加到此节点的监控图，在Choose an action下拉框中选择Place on a Tree（此节点的根节点），点击go按钮。

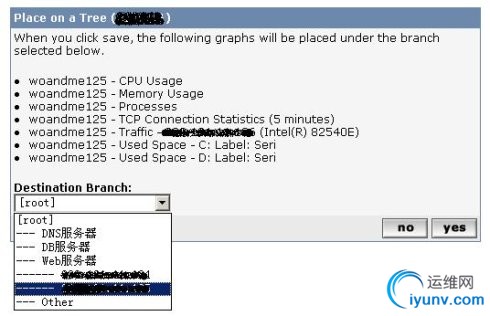

　　选择想要将监控图添加到的节点。

　　点击“yes”按钮完成添加。
　　在Graph Trees察看添加过来的监控图，并可以调整监控图的显示位置。
