zabbix配置网络地图--maps

zhaolu

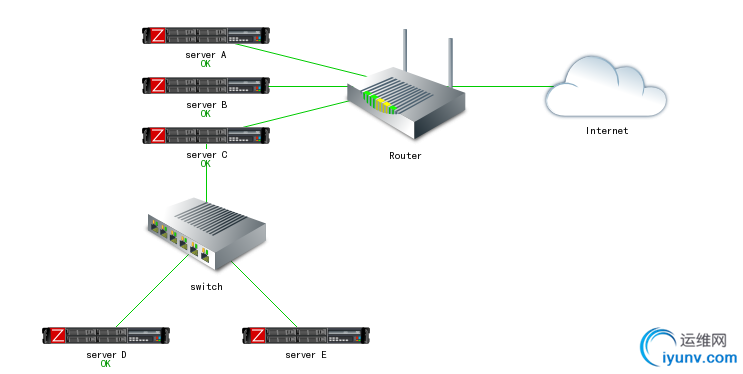

　　“zabbix network map”可以简单的理解为动态网络拓扑图，可以针对业务来配置zabbix map，通过map可以了解应用的整体状况：服务器是否异常、网络是否有故障、应用当前什么状态。如果你不需要这些东西，至少你可以通过network map绘制一张网络拓扑图。看看效果

　　zabbix map
创建network map
　　点击Configuration → Maps--> Create map

　　zabbix network map
　　参数说明
参数 描述Name名称，不能重复Width宽度，像素为单位Height高度，像素为单位Background image背景图像:　　No image - 无背景图像(白色背景)
　　Image - 可以选择图片作为背景，不支持缩放（为啥我的zabbix没有这个选项）
Automatic icon mapping图标映射,  Administration → General → Icon mapping.Icon highlighting图表突出显示Mark elements on trigger status change突出显示触发器状态Expand single problem显示故障名称Advanced labels为不同类型元素定义不同标签Icon label type图标名称:　　Label - icon标签名
　　IP address - IP地址
　　Element name - 元素名称(如：主机名)
　　Status only - 状态(OK或者PROBLEM)
　　Nothing - 不显示
Icon label location图标名称位置:　　Bottom - 图标下方
　　Left - 图标左边
　　Right - 图标邮编
　　Top - 图标上方
Problem display显示故障次数:　　All - 所有次数
　　Separated - 分别显示未确认的故障与总故障数
　　Unacknowledged only - 只显示未确认故障的数量
Minimum trigger severity低于选择故障严重性级别的故障将不会显示在map中。例如，选择了“Warning ”，故障级别为“Information ”和“Not> 添加元素到map中
　　点击上方的图标"+"可以添加元素（host、group、trigger等），然后左上角会出现一个主机，这时候我们任意拖动它，也可以点击图标"-"来删除它。点击这个元素，在弹出的属性框里面录入它的一些信息，一个元素就添加完成了。
　　我们可以注意到在上方有“Grid [    Shown    |    On    ] 20x20”，点击shown当前map的表格消失（此时文章变成了hidden），再点击一次，表格又回来了。On表示当前map里面的元素都会按着表格对齐（和windows的桌面一样），点击On文字变为Off，表示当前map里的元素可以任意拖动摆放。后面的20x20是一个下拉列表，表示表格的大小。
　　看看map元素属性
属性描述Type元素类型:　　Host - 代表主机，他所有的触发器状态都会反映到图标上
　　Map - map元素图标，点击之后会链接到相应的map
　　Trigger - 单个触发器状态
　　Host group - 代表组机组图标，组内所有主机的触发器状态都会反映到图标上
　　Image - 图标，不指向任何资源
Label元素名称，可以使用macros，支持多行文本Label location名称所在位置:　　Default - 默认位置，一般是bottom
　　Bottom - 图标底部
　　Left - 图标左边
　　Right - 图标右边
　　Top - 图标上方
Host如果当前元素类型为Host，可选择相应的host，需要搜索Map如果当前元素类型为map，可选择相应的mapTrigger如果当前元素类型为trigger，可选择相应的triggerHost group如果当前元素类型为Host Group，可选相应的group，需要搜索Icon (default)图标.Automatic icon selection使用icon mapping 来决定使用哪个图表Icons元素在不同状态下不同的图表: default, problem, maintenance, disabled.Coordinate Xmap元素横坐标Coordinate Ymap元素纵坐标URLsmonitoring--map--你的map--点击你的元素会出现一个菜单，如果有指定urls，那么url会出现在当前菜单中。你可以点击 当前url来跳转到具体页面。urls可以使用macros: {MAP.ID}, {HOSTGROUP.ID}, {HOST.ID}, {TRIGGER.ID}　　备注：大家一定要记得点击上面的“save”按钮，否则你所有的更改都白费了，zabbix这点很讨厌，不会自动保存，我已经多次忘记点击 save，然后一切重来。在我们未保存的情况下离开map页面，zabbix提示我们保存，那多好，可惜zabbix竟然没有这么做。为什么？
批量修改map元素
　　按住Ctrl的同时，鼠标选中多个map元素，如下图：

　　批量修改map元素
　　我们批量修改了元素名称，使用macro{HOST.IP}，并且label名称在元素的左边，效果如下

　　批量修改map元素
map元素相连接

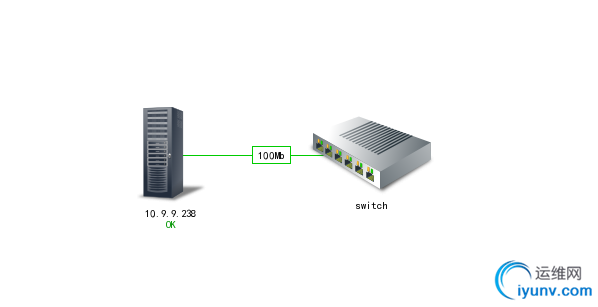

　　网络拓扑上有了服务器、交换机、路由器，还差一条网线把他们连在一起，并且标明他们之间的链路速度。按住Ctrl并且选中两个设备，点击上方LINK后边的"+"，在弹出的属性框最后将会增加一条链路属性，点击edit，输入相关信息，如下：

　　zabbix map link
　　属性说明
　　Lable：线路名称
属性说明Label线路名称，可以使用macroConnect to当前元素与哪个元素连接Type (OK)连接线风格:　　Line - 细线
　　Bold line - 粗线
　　Dot - 点线
　　Dashed line - 虚线
Colour (OK)线条颜色.Link indicators链路状态，触发器有故障都会显示到链路上　　链路效果如下

　　参考文档：https://www.cnblogs.com/losbyday/articles/5835638.html
