概述

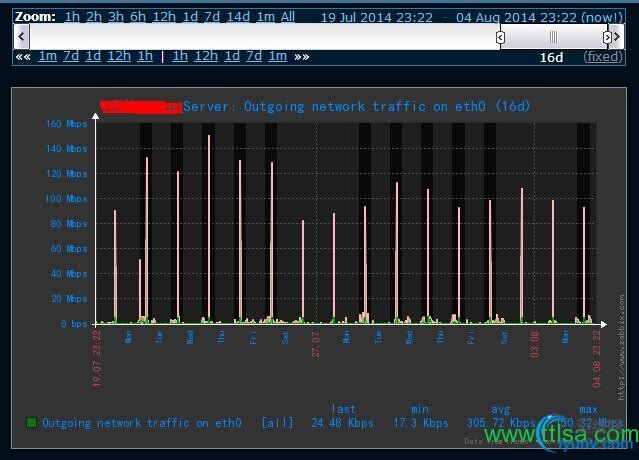

　　在zabbix中，所有数值item值都可以绘制成简易的图表。在Monitoring->Latest data->任意一个数值item列上有个Graph,点击便会出现一个简易图表。如下图：

　　zabbix简易图表（1）
时间段选择
　　请看上面的图片，我们可以通过如下方式来查看你需要的数据。
1. 通过日历选择时间段

　　zabbix简易图表（2）
　　点击右上角两个日期会弹出两个日历，选择起止两个日期图表便能显示这个时间段的简易图表
2. 点击1h 1d等日期前移
　　以右上角结束时间为准，如果你点击1h，那么开始时间会往左边移动，点击7d，那么会往左边移动7天。请看下面两个图片，可以发现点击7d之后，开始时间变成了7天前。

　　zabbix简易图表（3）

　　zabbix简易图表（4）
3. 时间前/后变更
　　在滑动条下方可以看到" 1m7d1d12h1h | 1h12h1d7d1m "，中间有个分割线，表示整个时间段往左/右移动，或者起始时间往左移动/终止时间往右边移动。为什么会有或者的关系呢？是不是有点晕。看看滑动条右下角有个fixed/dynamic。来讲讲他们的区别吧。
　　fixed翻译过来就是固定的意思，就是说你选择的时间段是固定的，例如你选择的时间段是1天，你点击左边的1d，那么起止时间都会往左边移动，也就是说你怎么移动都只能看1天的数据。
　　dynamic翻译过来便是动态的意思，就是说你选择的时间段是动态变化的，例如你选择的时间段是一天，你点击左边的1d，那么起始时间会往左边移动，终止时间不懂，也就是说你可以看到2天的数据。如果你点击右边的1d，那么终止时间会往右边移动，这样的话，你可以看到3天的数据。
4. 通过滑动条
　　滑动条，你自己可以左右拖动。也可以点击滑动条左右两侧的''按钮，重点说明一下这两个按钮，如果处在fixed下，默认情况下，你点击一次按钮将会往左/右滑动一个小时。如果当前zoom你选择的是2d，那么点击一次将以2d为单位左右滑动.如果是dynamic,不管怎么样，每次都以1天为单位.
最新数据 vs 老数据
　　对于最新的数据，简易图表中只会有一条曲线，每个点坐标点代表一个item值，如果数据比较老，来自trends，那么图表会有3条线，分别代表最大值、平均值、最小值，还有图表背景深色部分表示工作日，具体的请看我给的截图

　　zabbix简易图表（5）
　　备注：简易图表都会自动显示工作时间的背景，但是在自定义图表（咱们ttlsa下一篇的内容）里面这需要配置，图表时间段超过3个月，工作时间不会显示，到时候如果不出现，别太诧异。
使用历史/趋势数据生成图表
　　图表都是基于历史或者趋势数据生成的，在图表的右下角我们可以判断图表是使用什么数据生成的，如果是"data from history"表示使用历史数据生成。如果是“data from trends”表明图表数据来自趋势数据。关于《zabbix历史与趋势记录》请参考以前的文章，有做详细的介绍。
　　关于使用趋势数据:

• 　　较老的item历史数据，例如item的历史记录只保留半年，这个时候你查看半年以前的数据，因为

• 　　历史数据已经被删除了，所以只能使用趋势数据来绘制图表。

• 　　数据拥挤，如果图表水平像素超过3600/16，那么不管你的历史记录是否存在，他一定会使用趋势记录，你想想，如果一个item每隔一秒去获取数据，你要查看他10天的数据，那张图片该多乱，这个时候使用趋势记录来绘制图片的效果实际上是一样的。

• 　　趋势记录被禁用，如果存在当前时间段item的历史数据，那么将会使用历史记录来绘制图表. 这个特性从Zabbix 2.2.1开始支持 (以往, 如果禁用了趋势记录，那么只会显示一张空白图表，不管历史记录是否存在.


切换到原始值
　　右上角的下拉菜单，可以选择Graph/values/500 latest values，分别可以查看简易图表/值/最新的500个值.如果觉得图表不是很直观，可以切换到原始值.
