Vmware Vsphere 6.0存储管理
今天呢，我们主要介绍一下vmware vsphere存储管理，我们都知道vmware vspher存储的方式有两种：磁盘/LUN：位于主机之外并直接通过SAS、SATA等协议连接在主机上的外部存储系统，本地存储系统不需要存储网路即可与主机进行通信，只需要一根连接到存储单元的光缆，必要时主机中需要一个兼容的HBA卡；2：网络文件系统：需要通过专业的的存储设备或NFS服务器来为vsphere提供存储空间，ESXI可以访问位于NAS服务器上的指定NFS卷，可以住哪在或者删除NFS卷，一级用来满足存储需求。以使用NFS卷来这域使用VMFS数据存储存储和引导虚拟机，添加外置的NFS存储是为了增加虚拟机的存放空间，添加NFS外置存储需要网络连接，来访问存储在远程服务器上的数据，因为在配置NFS之前，必须首先配置vmwarekernel网络，配置好vmwarekernel网络后才可以添加NFS存储，其实NFS跟外部ISCSI配置差不多，具体见下 ：
首先我们打开ESXI登录，单击存储器
我们已在本地挂载一块本地磁盘，所以添加磁盘/lun即可

选择磁盘下一步


定义磁盘名称

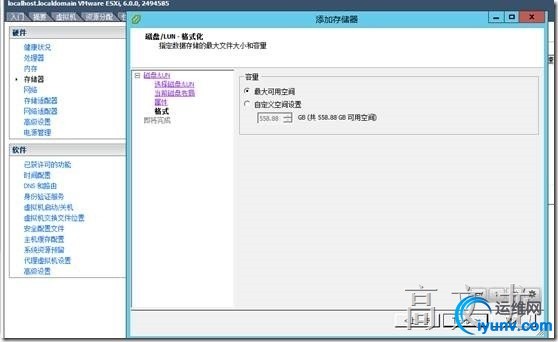

使用最大空间

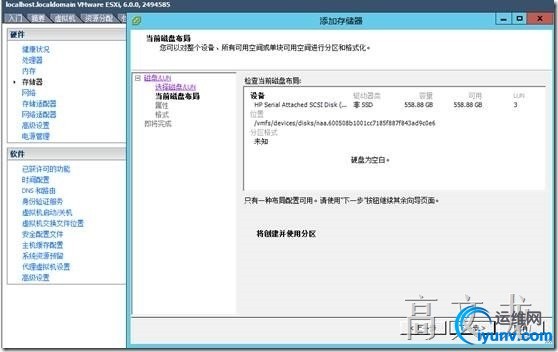

磁盘定义信息

定义完成

我们同样完成ISCSI服务器的部署，我们在此使用windows2012R2系统自带的ISCSI服务器来模拟ISCSI源。我们给该服务器添加了一块100G的硬盘

安装完成

我们给该服务器单挂载了一块200G的硬盘

我们配置ISCSI服务器，我们首先需要新建ISCSI虚拟磁盘

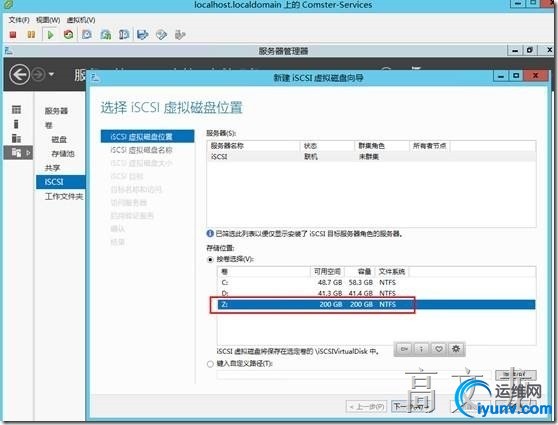

选择我们刚才添加的200G磁盘

定义磁盘名称

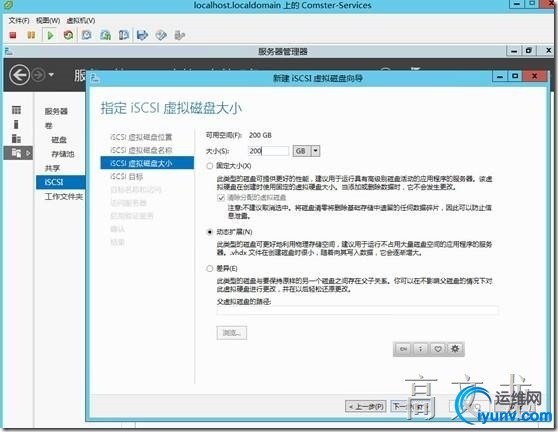

磁盘大小设置，我们定义全部空间

新建ISCSI目标

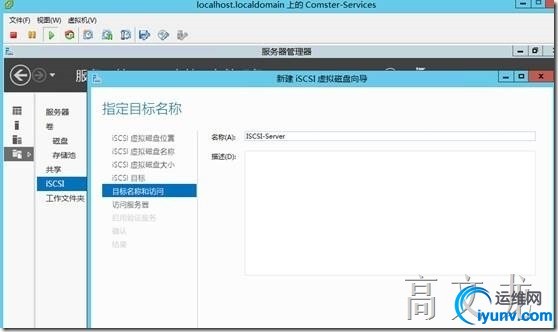

定义ISCSI目标服务器名称

我们添加访问的服务器：访问服务器为我的ESXI主机


信息确认

创建完成

最终我们查看状态

接下来我们需要配置Esxi的存储适配器

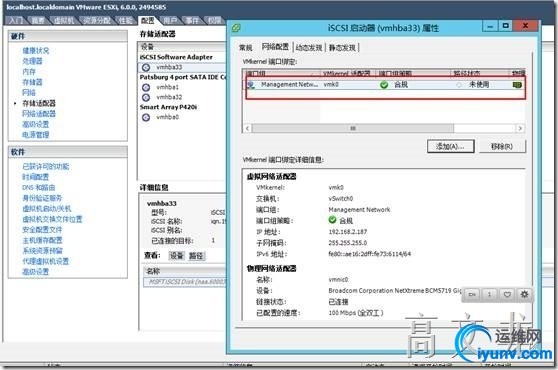

右击属性—网络配置---添加一个kernel网络
注意：如果在真实的环境中，建议添加一个单独的kernel网络，因为我为测试环境，所以就没有添加单独的kernel网络

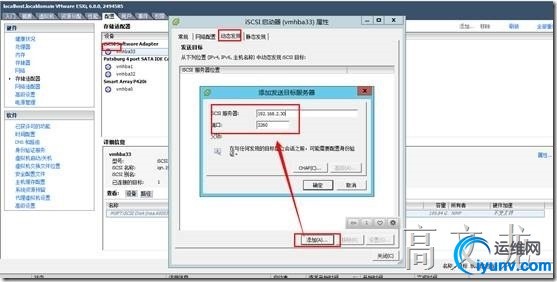

然后我们单击动态发现：

单击确认

我们再单击静态发现

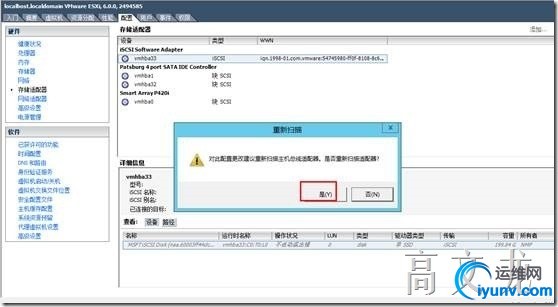

我们最后关闭，提示对此配置更改建议重新扫描主机总线适配器

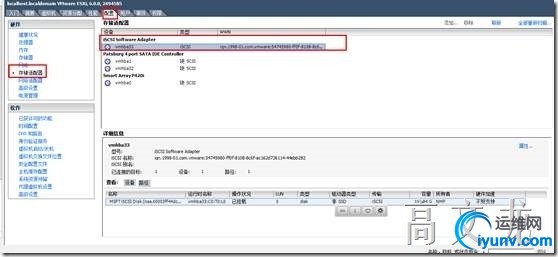

完成后查看状态

最后我们添加ISCSI存储器

添加磁盘/LUN

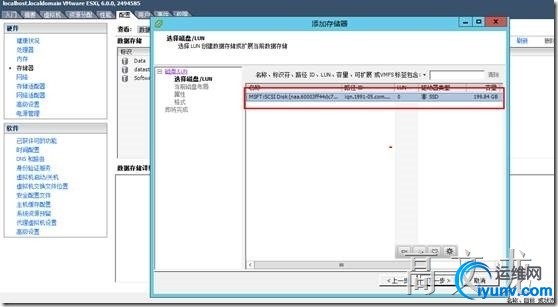

我们可以看见ISCSI磁盘路径

单击下一步

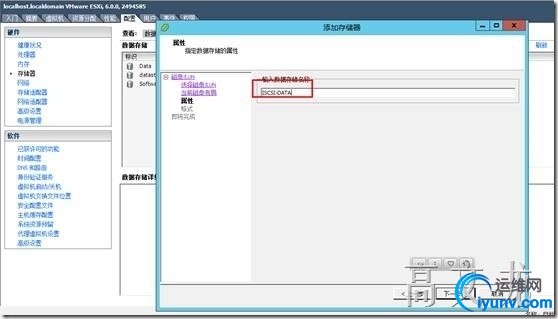

定义名称

信息确认

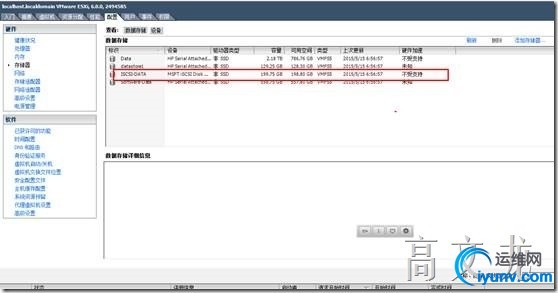

添加完成，查看状态

接下来我们配置NFS。

打开服务器管理器---单击文件和存储服务

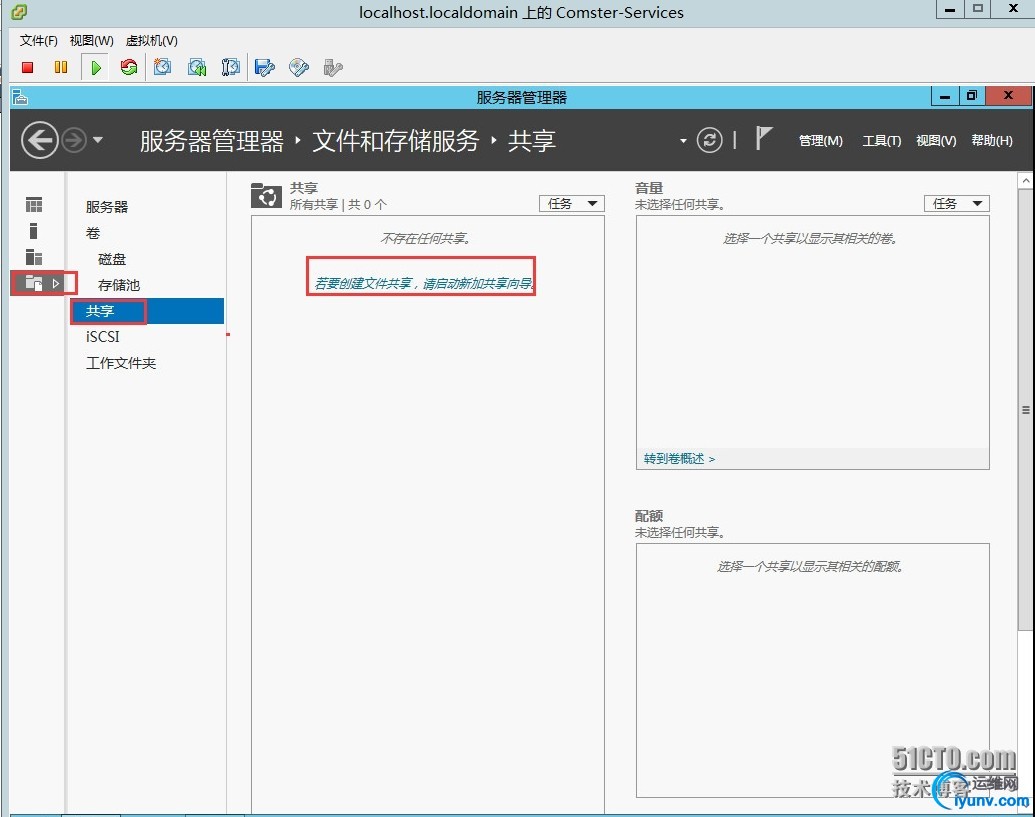

然后单机共享-----单击创建文件共享，启动新加的共享向导

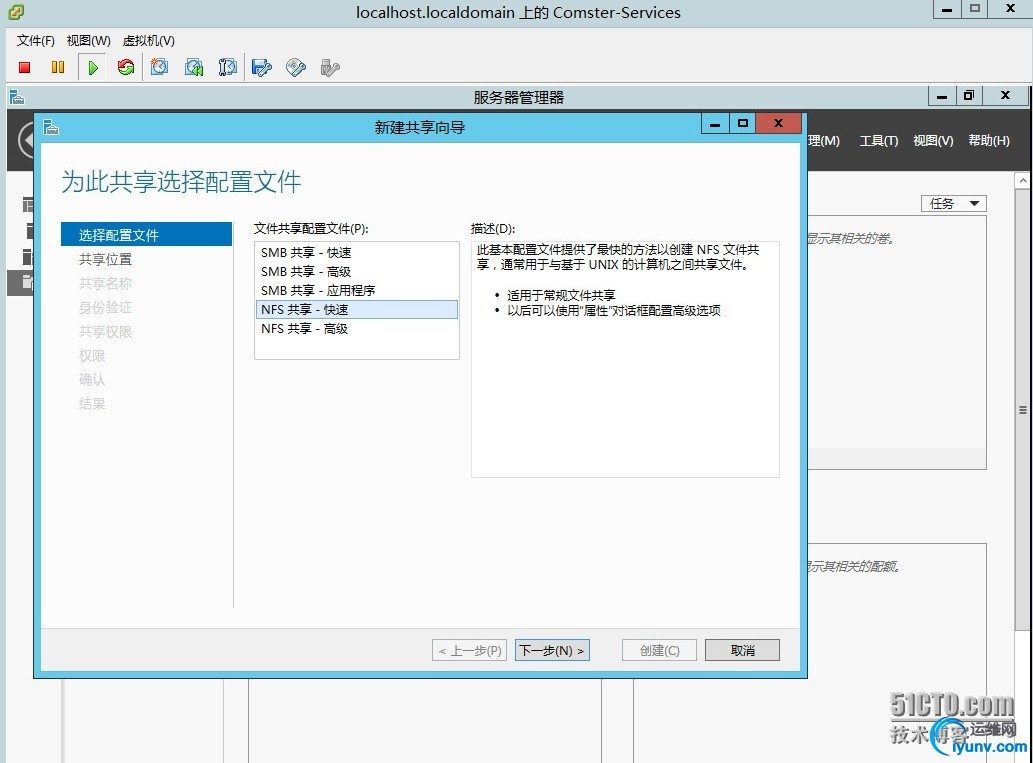

我们选择NFS共享---快速，可以根据自己的需求来选择
我们选择共享位置，我们准备定义到D盘
定义共享名称

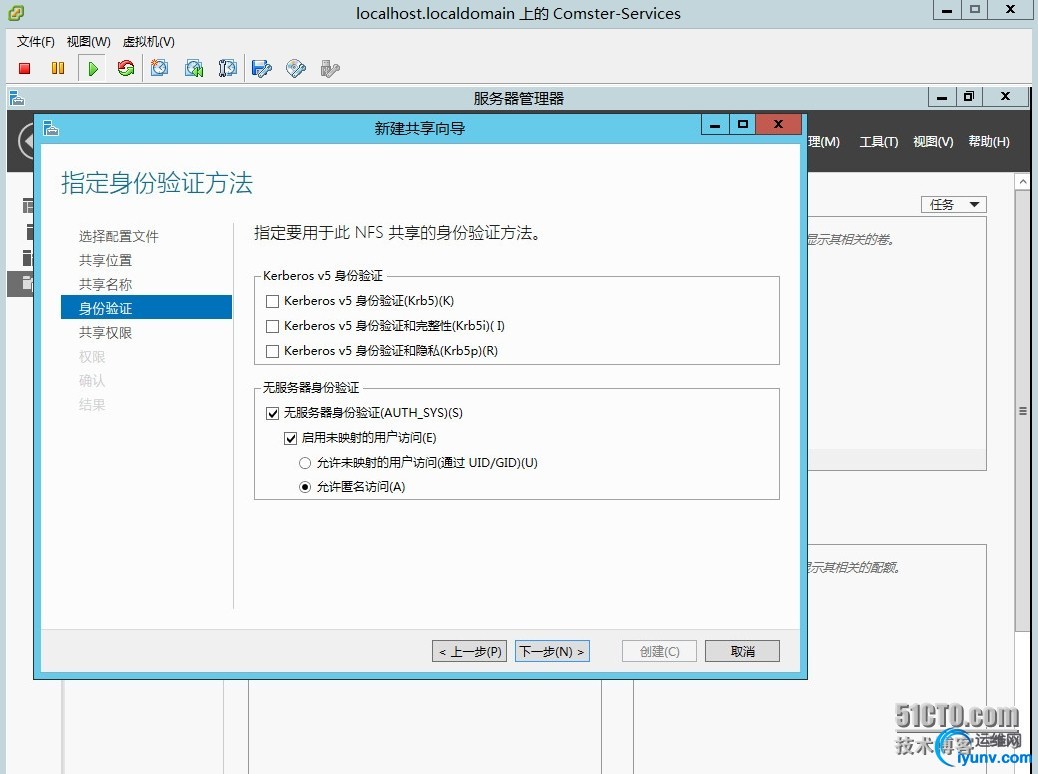

我们选择身份认证方式，在此我们选择无服务器身份验证---开启匿名
单击是，开启匿名

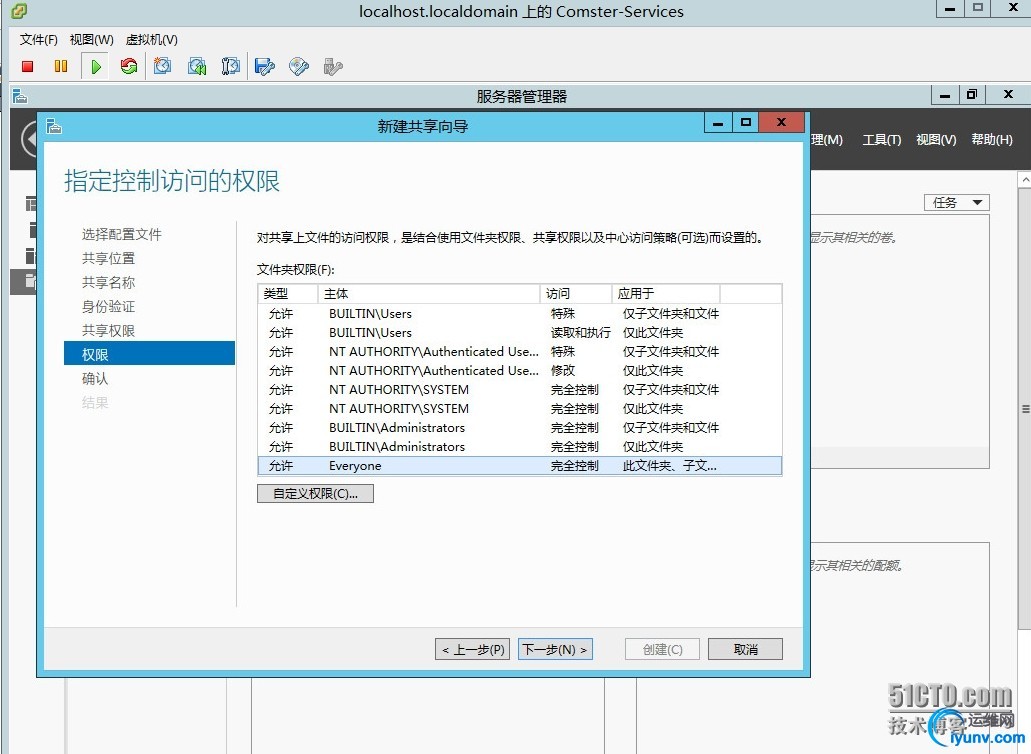

添加共享权限

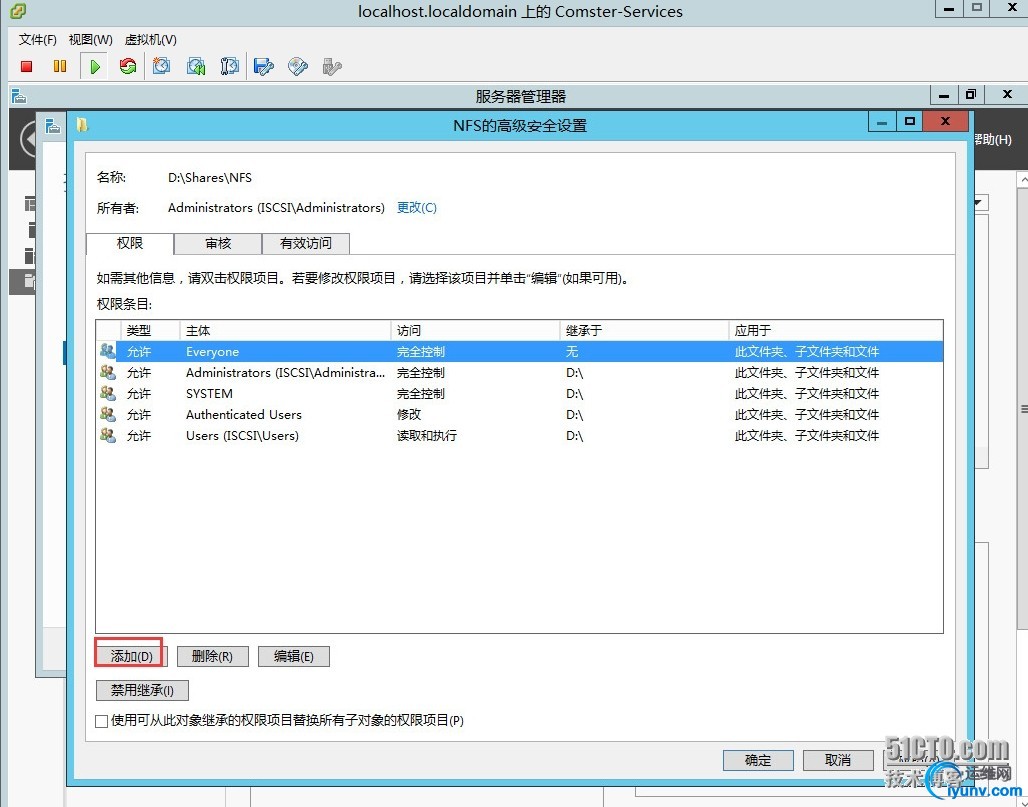

我们添加权限

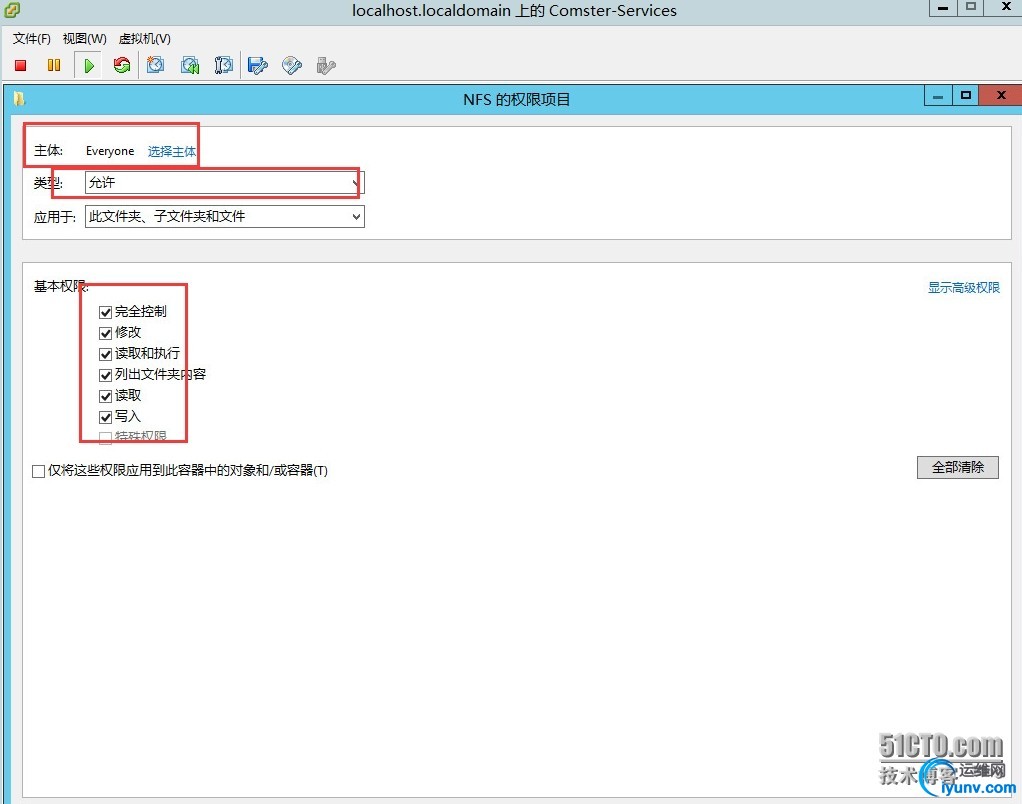

然后定义NFS的权限项目；我们定义项目主体为：everyone

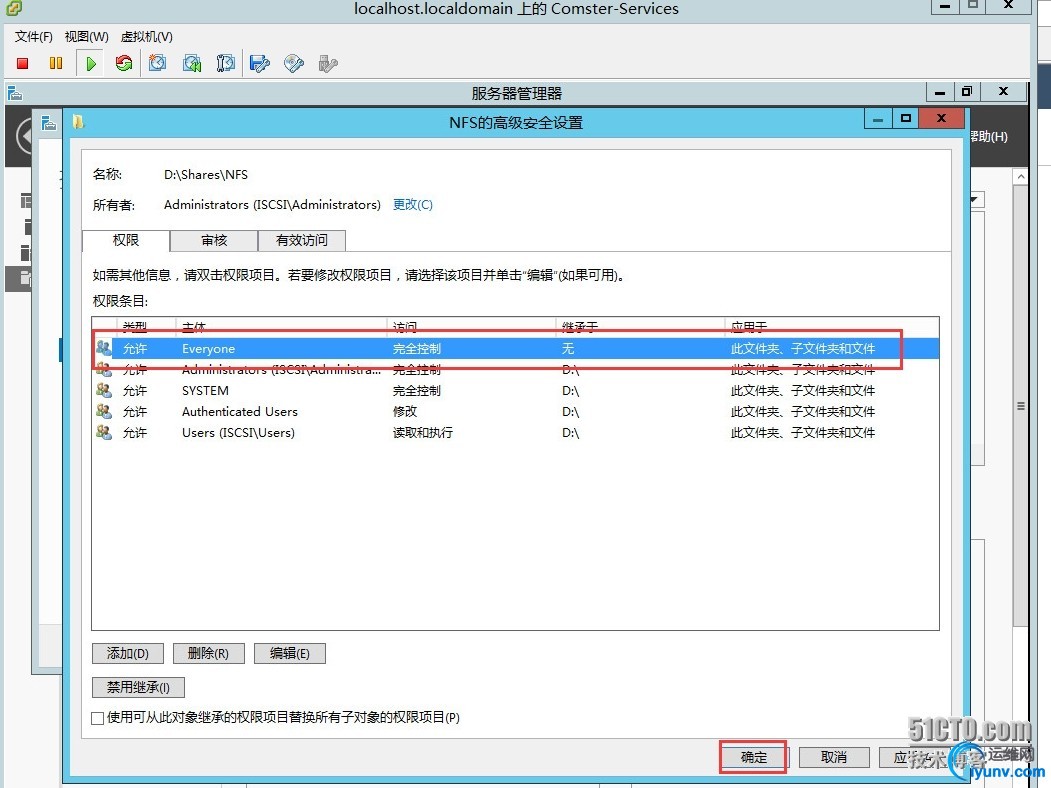

添加后即可确认
定义完成

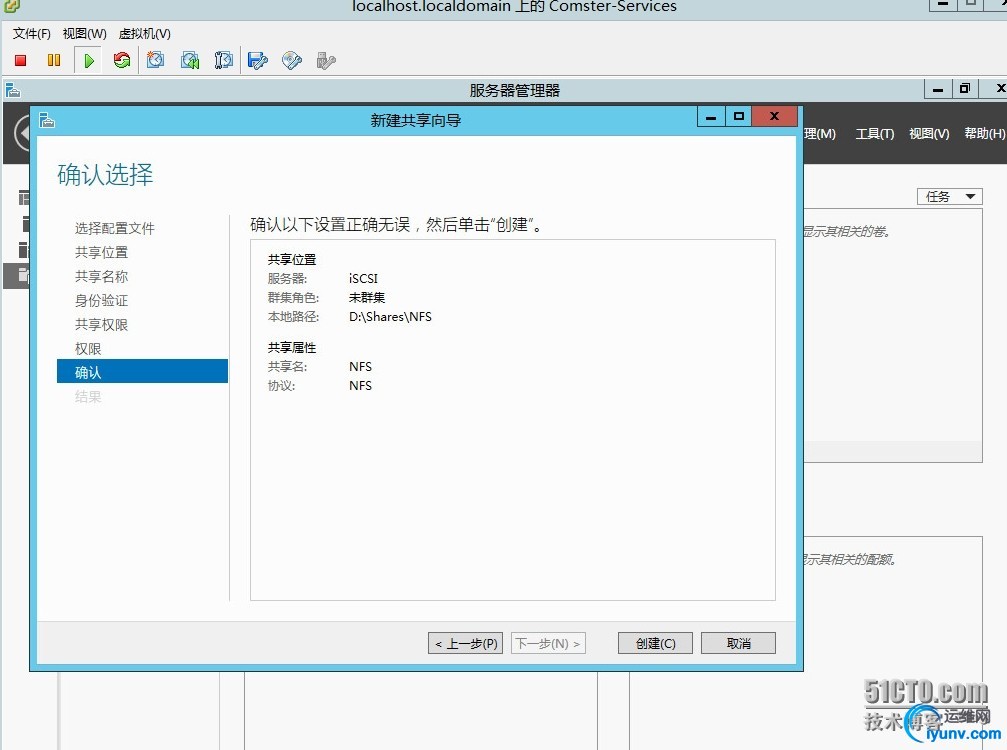

NFS配置信息确认，开始创建

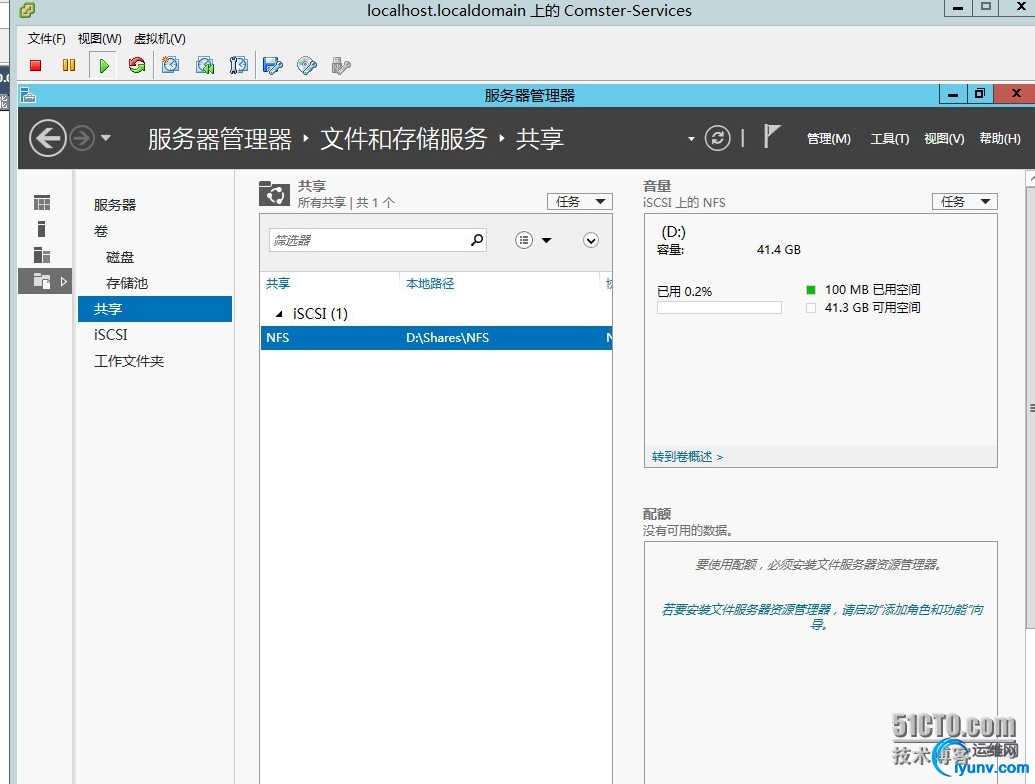

创建完成
接下来我们配置ESXI下的存储器
输入NFS服务器地址
我们下一步开始添加，发现提示错误了

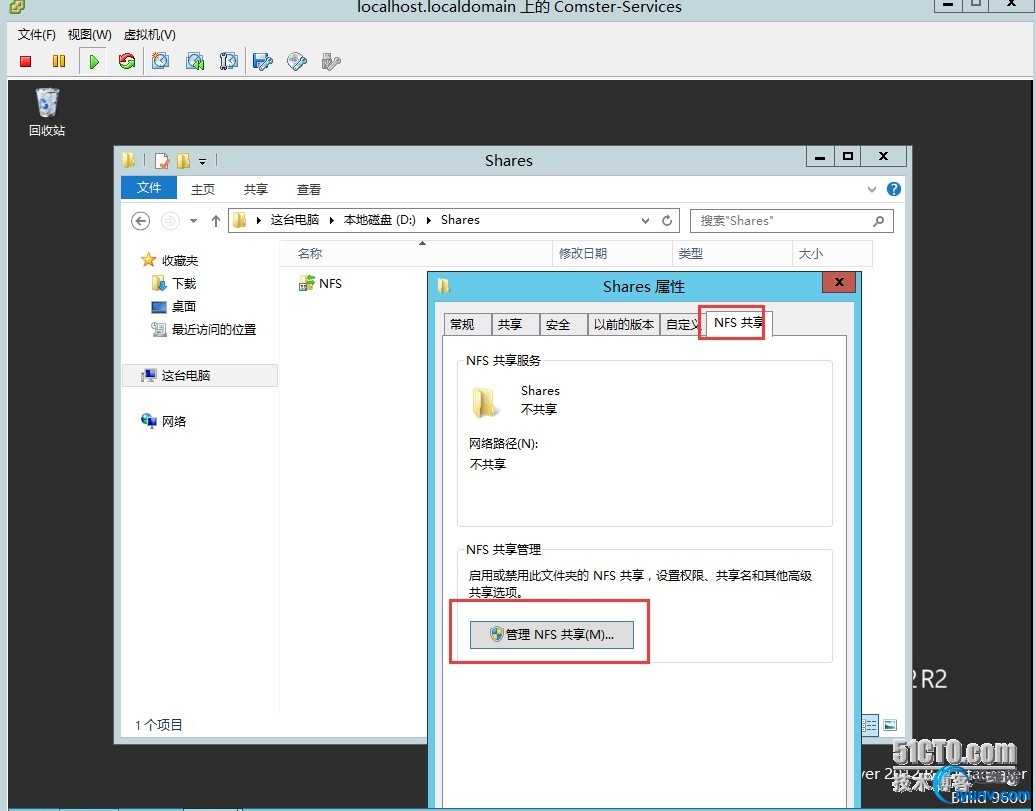

原因是由于我们NFS服务器的配置问题，我们打开NFS服务器的NFS共享目录---NFS共享----管理NFS共享

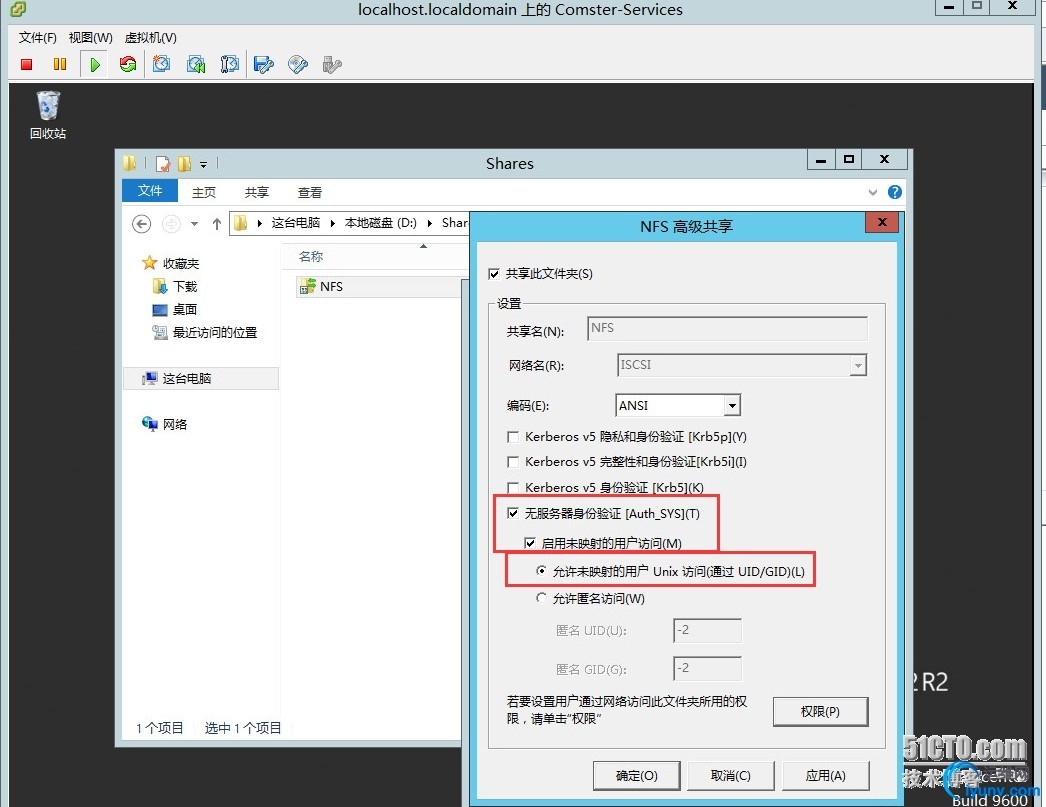

我们修改配置见下：

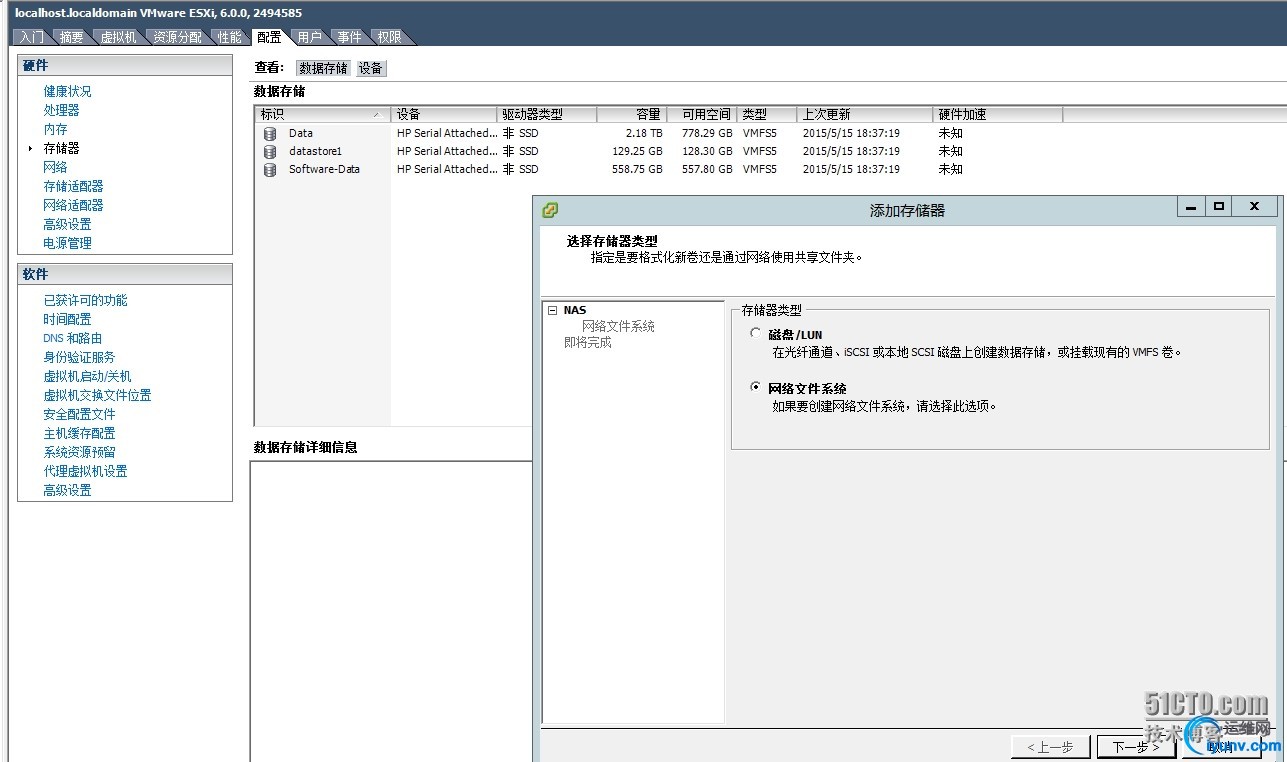

修改后确认，然后我们再次在ESXI下添加NFS存储，我们添加网络文件系统存储器
同样输入NFS服务器的相关配置

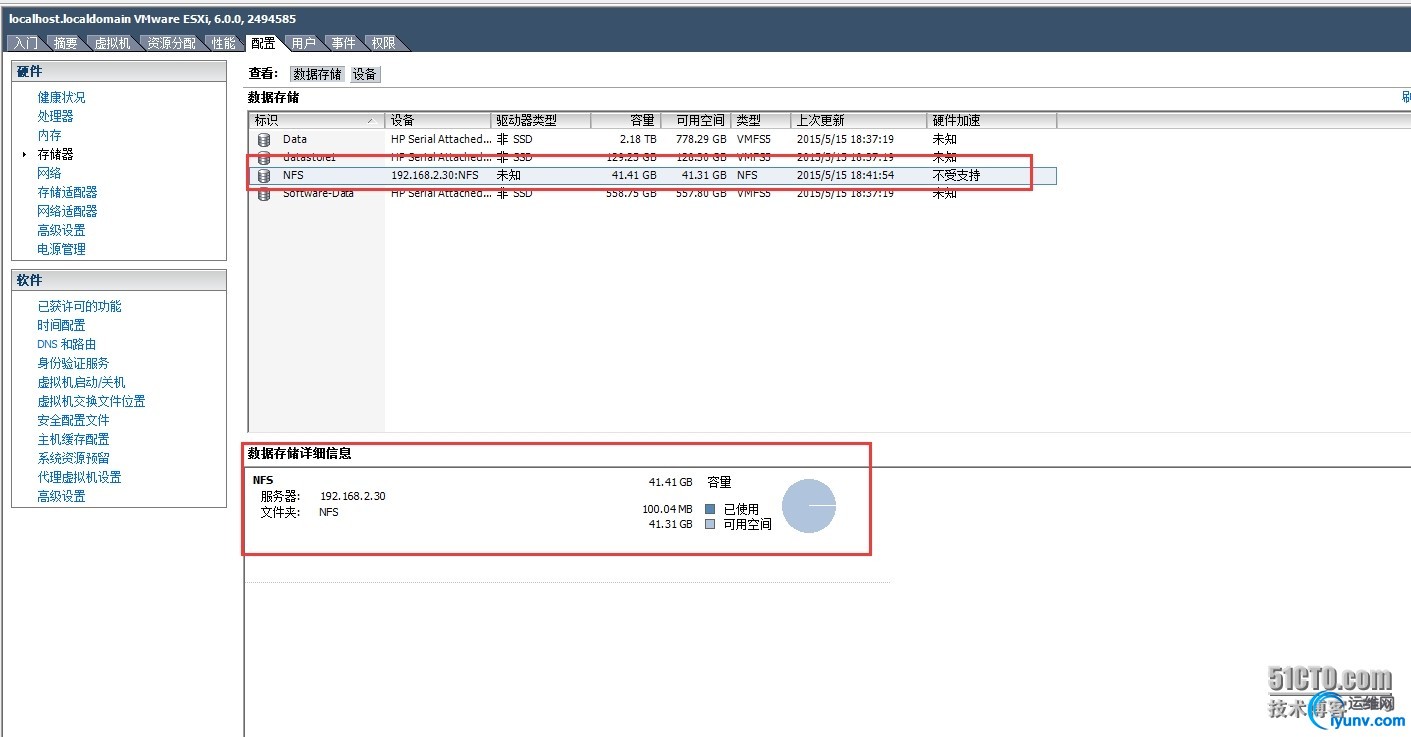

添加完成
