浅浅研究了下WIN7 TDX 重定向的判断

yunde110

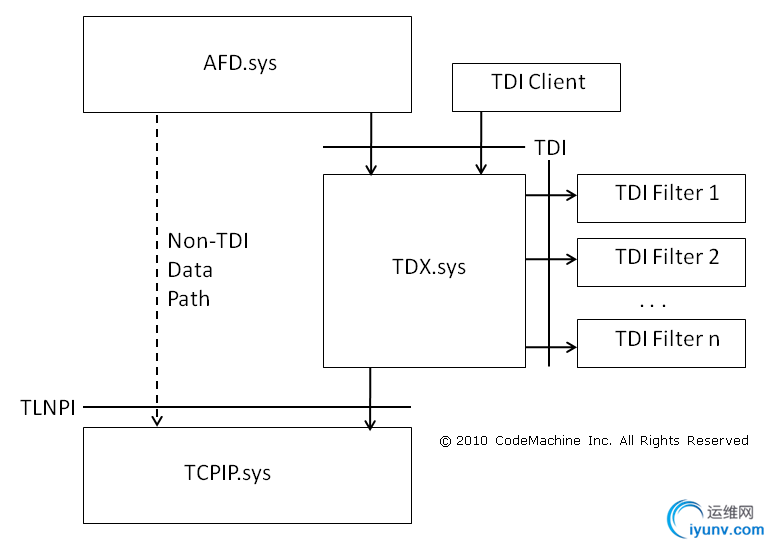

　　前置知识：http://www.codemachine.com/article_tdi.html
　　

　　
　　
　　创建socket的过程从ring3到AFD，基本是老样子。
　　在到达AfdCreate后，会有不同的分支
　　根据RING3传下来的EA,里面不同的变量判断，就跳转不同的分支。
　　1。默认分支
　　默认里面会调用
　　AfdCheckTDIFilter()
　　该函数检测 tcp/udp/rawip/tcp6/udp6/rawip6这6个设备是否有attached的设备
　　如果有则返回1，返回0的话，AfdCreate函数就接着调用AfdAllocateEndpoint创建ENDPOINT
　　2。第二个分支
　　上面AfdCheckTDIFilter函数返回1后，AfdCreate会返回一个错误码STATUS_MEDIA_CHANGED,回到应用层后，mssocket模块重新调用WsaSocket()创建socket。但这回EA不同，会跳转到第二个分支。
　　这个分支里面就是直接调用AfdAllocateEndpoint创建ENDPOINT
　　
　　2个分支都调用了AfdAllocateEndpoint，那有什么不同？
　　不同是在AfdAllocateEndpoint这个函数里面。
　　AfdAllocateEndpoint函数有一个参数是传进TransportDeviceName的
　　在第一个分支里面TransportDeviceName参数为空
　　这样初始化_AFd_Endpoint结构的时候，就根据不同的情况初始化不同的字段值了。
　　如TransportDeviceName为这空，说明是没有tdi过滤驱动attach的情况，这时候是直接afd到tcpip路线（尼玛的，性感路线）
　　稍微看了下这里是怎么直接关联tcpip的。
　　在TransportDeviceName为空情况下的初始化是直接把tcpip驱动提供的一些回调函数设置到afd_endpoint结构里面，以后就可以直接调用了。
　　
　　那这个回调函数怎么设置过来给afd驱动的呢？大致看了下，好像是
　　
　　afd驱动调用netio!NmrRegisterProvider的注册函数，把自己的一外链表头注册进去。
　　估计是netio模块会tcpip的回调函数设置到这个链表里面（没空看了）
　　afd!AfdAllocateEndpoint()函数创建endpoint的时候，调用AfdTlFindAndReferenceTransport根据socket的地址，协议等属性找到特定的数据来填充endpoint结构
　　tcpip的回调函数所在的结构就是AfdTlFindAndReferenceTransport函数返回的。
　　
　　完。
　　
　　PS:上面提到afdcreate中判断变量是EA的 afd_open_packet->TransportDeviceNameLength
　　
　　AfdAllocateEndpoint中判断的名字来源就是afd_open_packet->TransportDeviceName;
　　这个名字是device\udp这个格式
　　
　　另外发现有个强大的字段IgnoreTDI。大家自己搜索吧
