Windows Server 2008 R2故障转移群集

rile

一、准备工作: 注：此实验可在VMWare WorkStation中完成！

（一）服务器相关参数：

1. DC Server

OS: Windwos Server 2008 R2  AD Name: jtn.com

Hostname: Mail

IP: 192.168.1.226/24    dg: 192.168.1.1

DNS: 192.168.1.226    DNS: 202.96.209.133

2. Node FileServer

OS: Windwos Server 2008 R2  AD Name: jtn.com

Hostname:FileSVR         Heartbeat: 10.0.0.1/8

IP: 192.168.1.224/24    dg: 192.168.1.1

DNS: 192.168.1.226    DNS: 202.96.209.133

3. Node SQLServer

OS: Windwos Server 2008 R2  AD Name: jtn.com

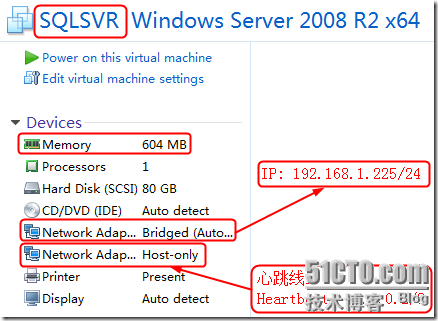

Hostname: SQLSVR        Heartbeat: 10.0.0.2/8

IP: 192.168.1.225/24    dg: 192.168.1.1

DNS: 192.168.1.226    DNS: 202.96.209.133

4. Cluster Node Server

IP: 192.168.1.202/24        Hostname: ClusterServer

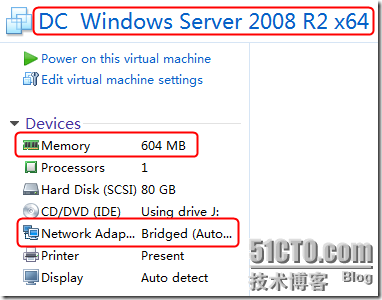

//DC Server的网卡设置

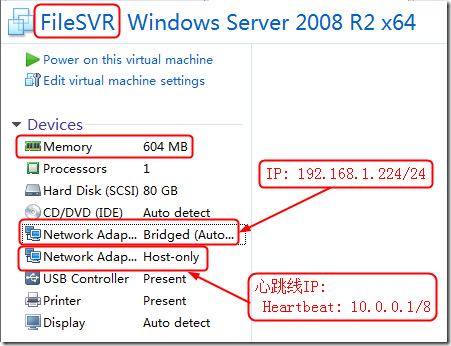

//Node FileServer

//Node SQLServer

（二）安装和配置虚拟存储（在DC Server，即主机名为mail上）

1. 安装StarWind

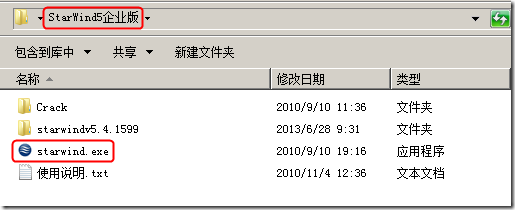

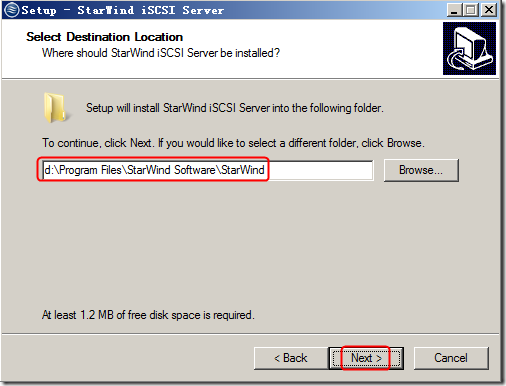

//双击starwind.exe，如下图所示：

一直到出现下图所示为止

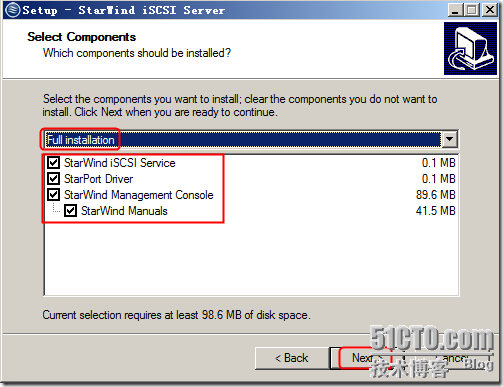

//选Full  installation(完全安装)

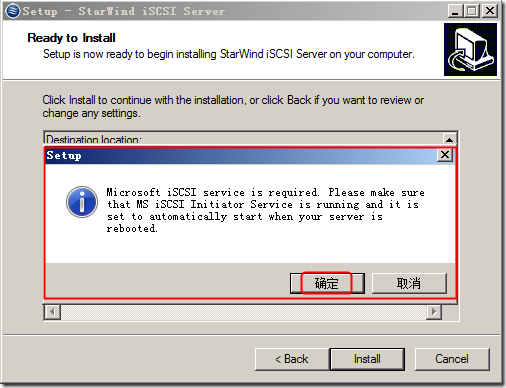

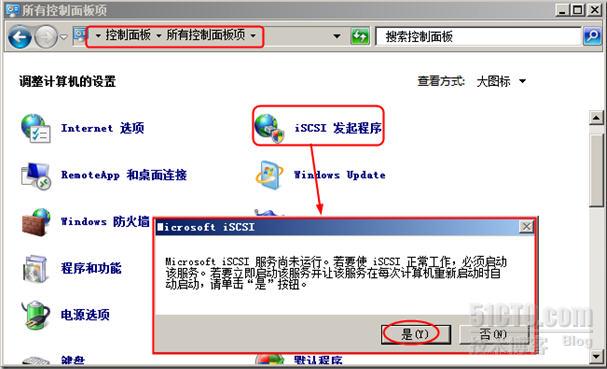

//出现到下图所示红框为止，不能继续安装下去，那是因为没有启动Microsoft iSCSI Initiatior Service

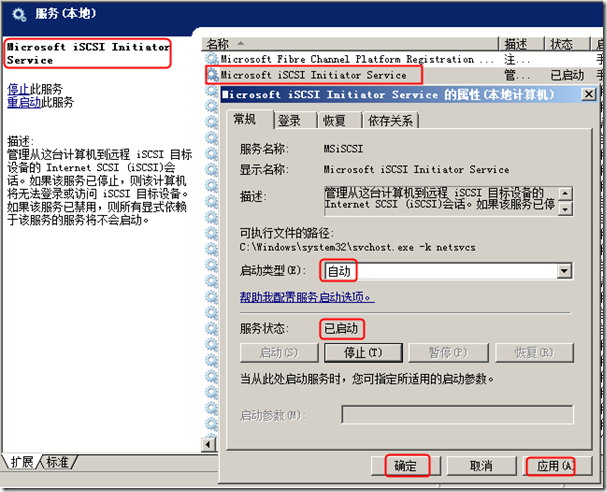

//下面我们来启动Microsoft iSCSI Initiatior Service服务

//继续安装之，后面就非常简单！略之！

2. 配置StarWind

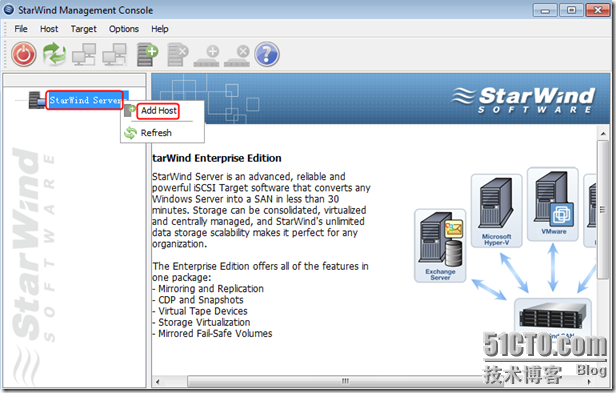

//右击StarWind Server --->Add Host

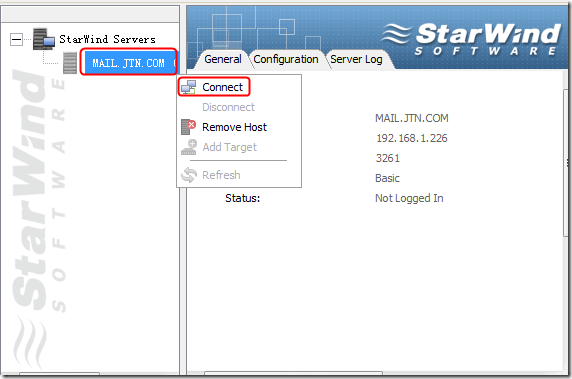

//右击MAIL.JIN.COM –>Connect

//登录名：root  密码：starwind

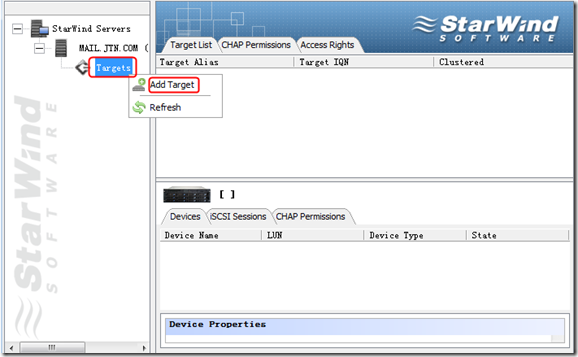

//右击Targets ---> Add  Target

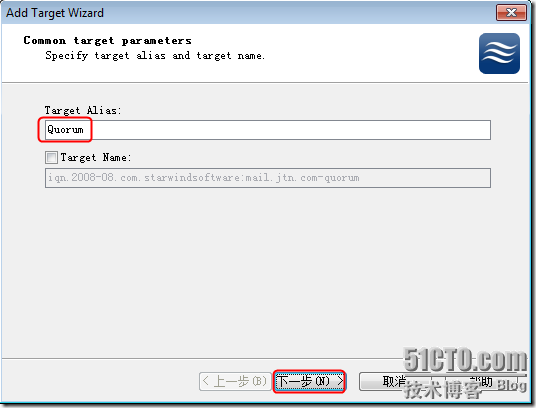

//输入Target  Alias

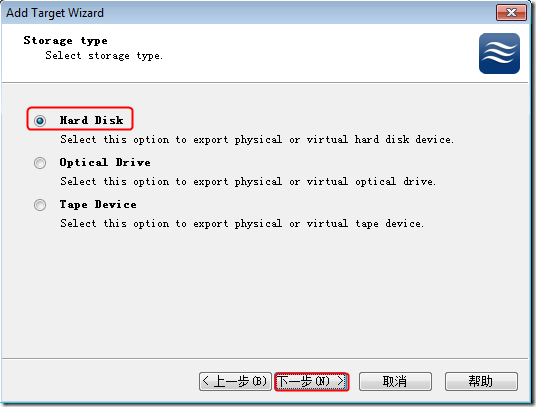

//选择存储的介质类型，分别是硬盘，光驱，磁带，这里选 第1项：硬盘hard disk

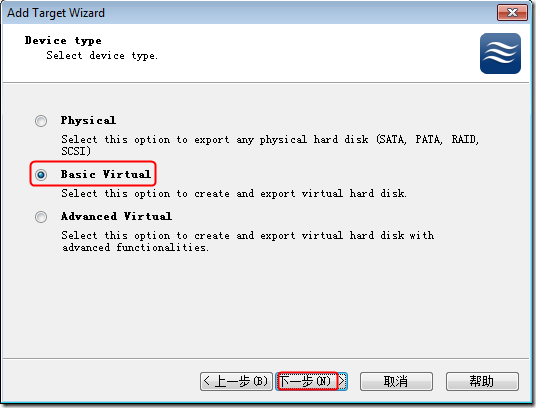

//选择设备的介质类型，分别是物理，基本虚拟，高级虚拟，这里选第二项：Basic  Virtual

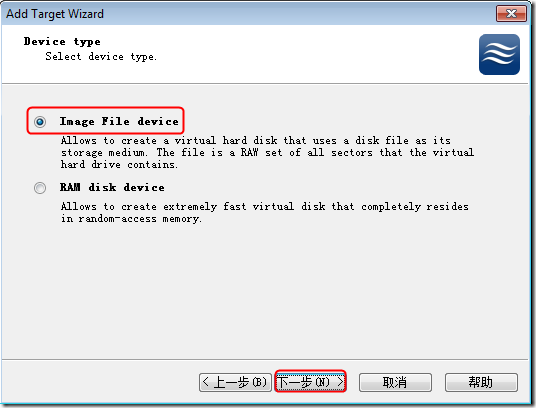

//我们选第1项： Image File device

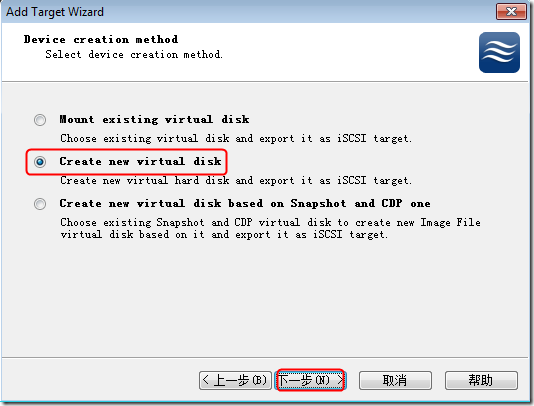

//下图所示，分别是挂载已经存在的虚拟硬盘，创建新的虚拟硬盘，创建新的基于快照和CDP的虚拟硬盘，选第二项

//虚拟硬盘路径、大小、是否压缩、是否加密

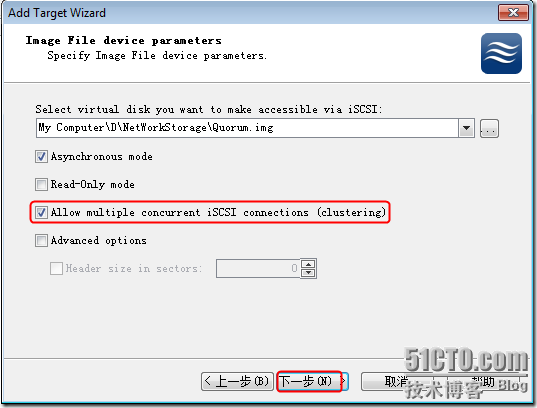

//支持功能模式，Asynchronous Replication……尤其注意：选第3项 Allow multiple concurrent iSCSI connections (clustering) 否则此实验做不成功！

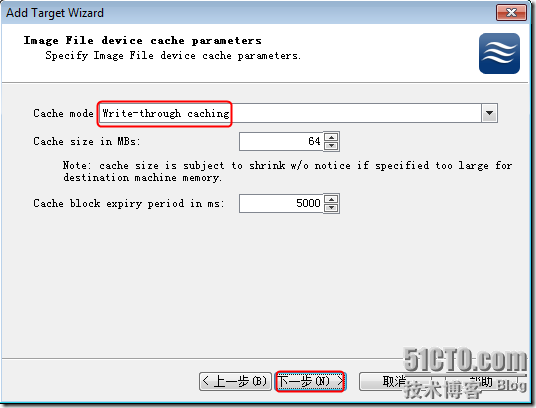

//设置缓存模式为：Write-through caching

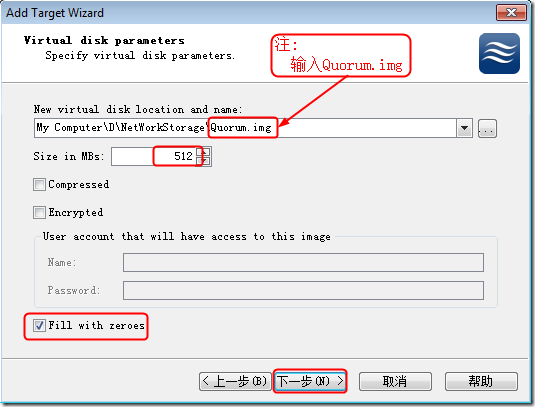

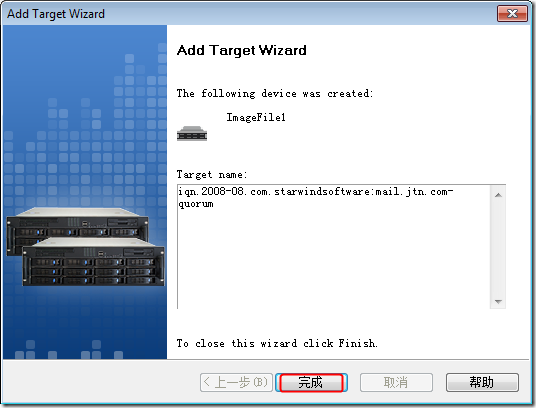

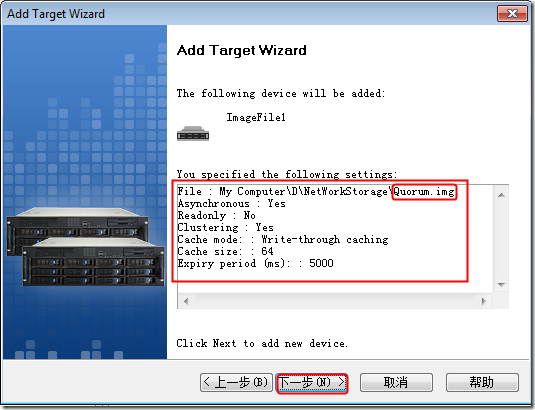

//创建完成Quorum.img(仲裁磁盘)

思考：

     如何创建Data.img(数据磁盘)？

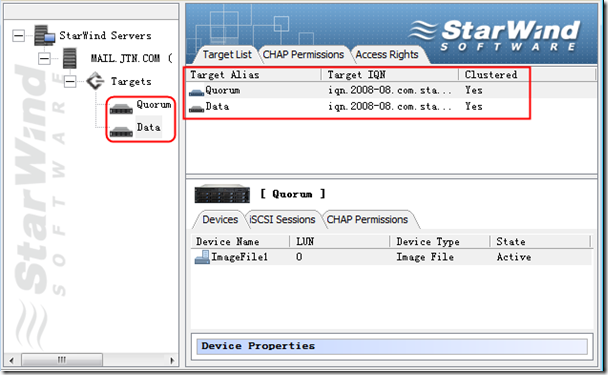

最后如下图所示：

(三) 在Node SQLServer 配置iSCSI

1. 首先将Node SQLServer服务器加入域AD中，并以域管理员登录之（略之）

2. win + R ---> control 回车 ---> iSCSI发起程序

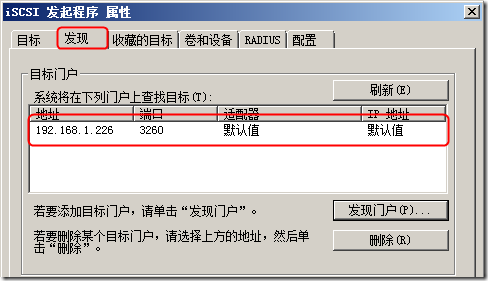

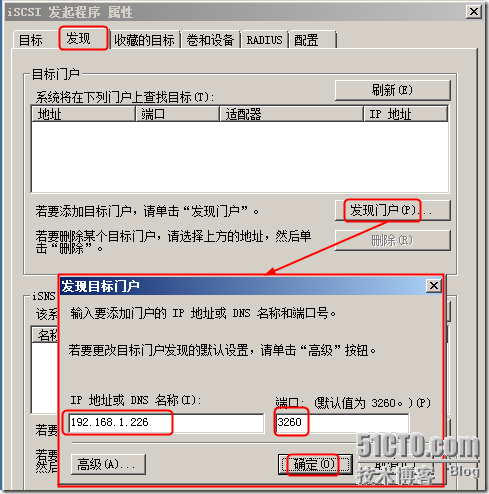

//切换到 发现 选项 ---> 发现门户 ---> 输入：DC Server的IP地址，如下图所示:

// 点击 确定后，如下图所示：

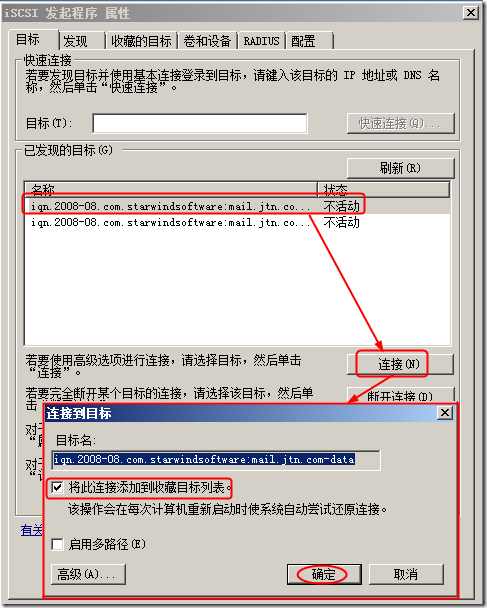

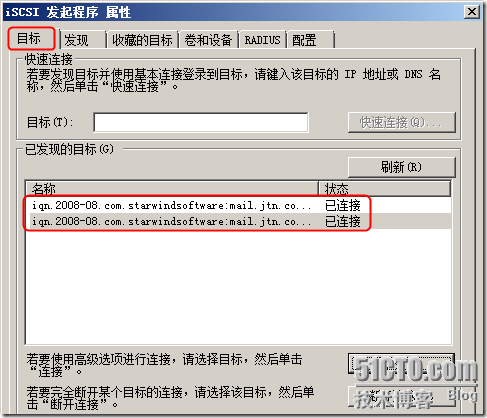

//再切换到 目标 选项卡，如下图所示操作之：

//已发现的目标的状态都为： 已连接 ！

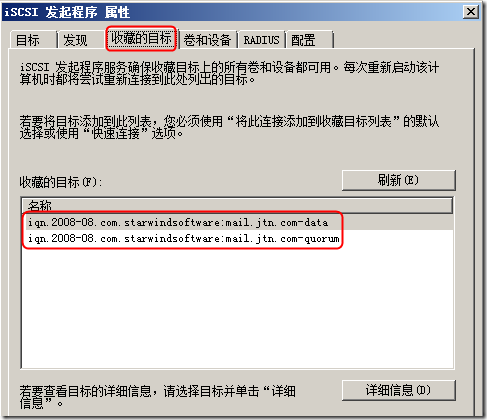

//然后，切换到 收藏的目标 已有2个目标：

3. 检验 磁盘管理 中是否有2块创建的磁盘且配置之：

//win + R ---> diskmgmt.msc回车

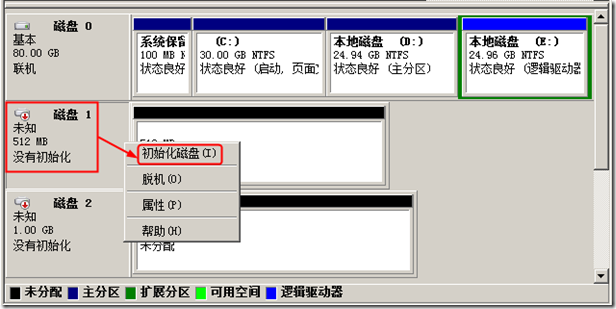

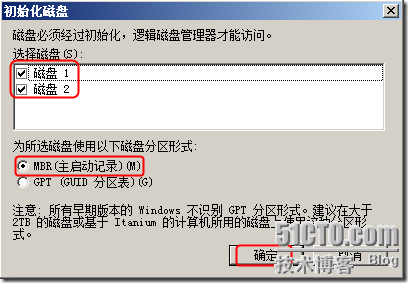

//右击 磁盘1 ---> 初始化磁盘（I）

//做如下图所示的 选择

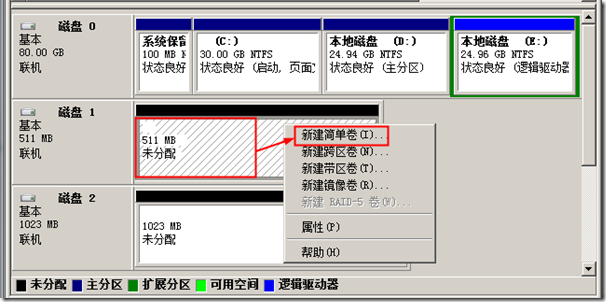

//我们来 新建简单卷

//下面的操作很简单略之，最后结果如下图所示：

(四) 在Node FileServer 配置iSCSI  （注： 参考 (三) 在Node SQLServer 配置iSCSI）

1. 首先将Node FileServer服务器加入域AD中，并以域管理员登录之（略之）

2. win + R ---> control 回车 ---> iSCSI发起程序 （略之）

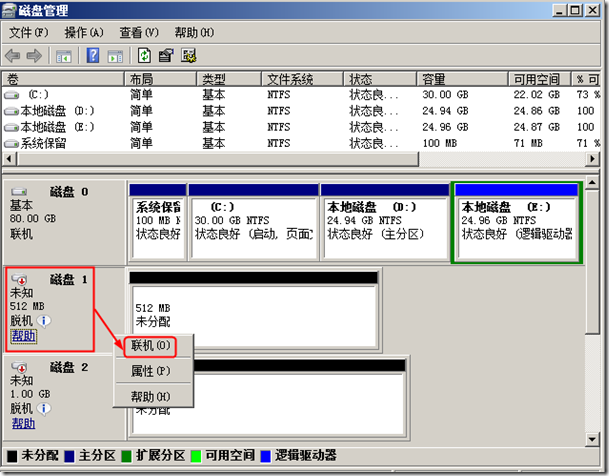

3. 检验 磁盘管理 中是否有2块创建的磁盘且配置之：（略之）注：只需 联机 即可！

二、部署群集

(一) 心跳线的配置 注：在前面的 准备工作 已标注了！

(二) 安装故障转移群集

1. 在 Node SQLServer 和 Node FileServer 上分别安装之

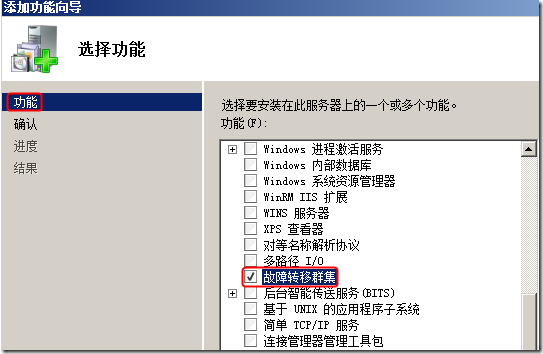

//开始 ---> 所有程序 ---> 管理工具 ---> 服务器管理器 ---> 功能 ---> 添加功能 ---> 故障转移群集

(三) 创建群集

    所有节点服务器均需开启之，在创建群集前。其实在任何一台节点服务器中，皆可部署群集，但是在那台节点服务器上创建群集，则此台节点服务器就是群集的所有者。

1. 在 Node SQLServer或Node FileServer 上创建之都可以！此处我们在 Node SQLServer 创建！

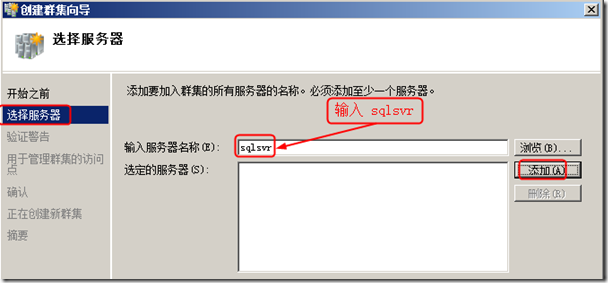

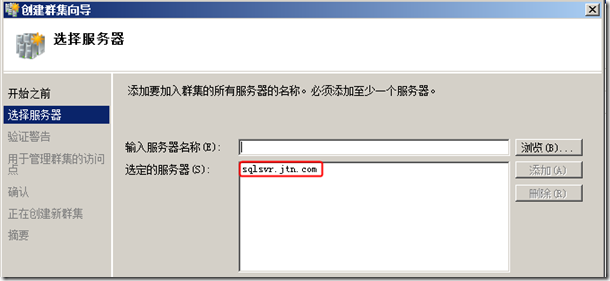

//输入sqlsvr

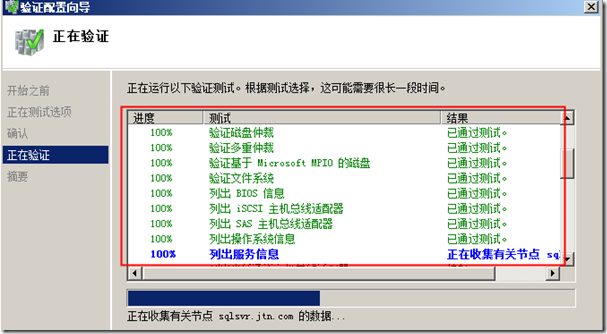

//默认之，一路……下一步……一直到如下图所示，正在验证……

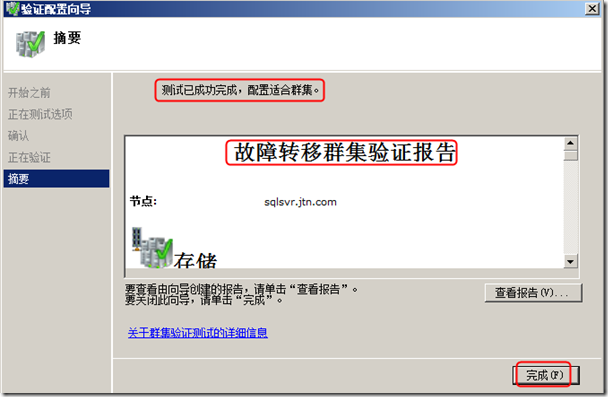

//测试已成功，配置适合群集。故障转移群集验证报告

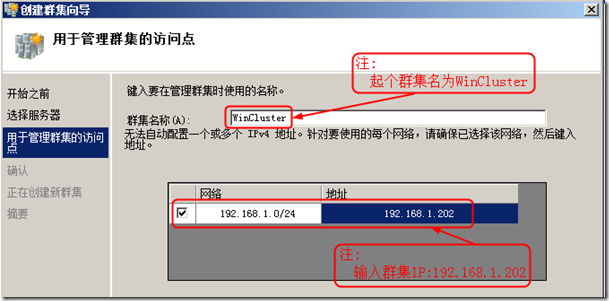

//起个群集名为WinCluster，输入群集IP地址：192.168.1.202 ，如下图所示：

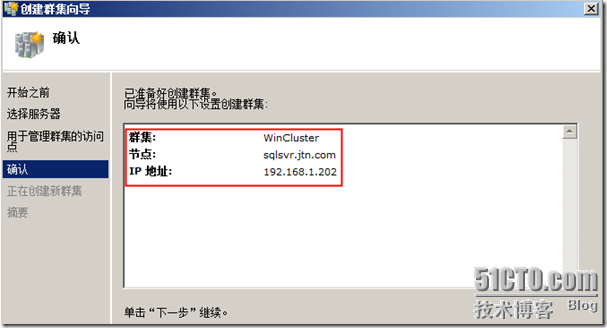

//下面是 确认 创建是否正确

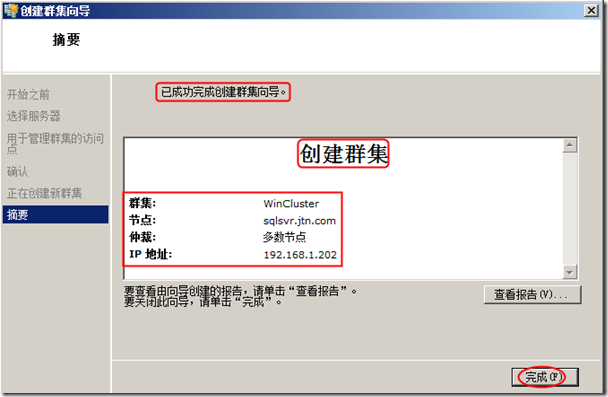

//创建群集已成功完成，点击 完成

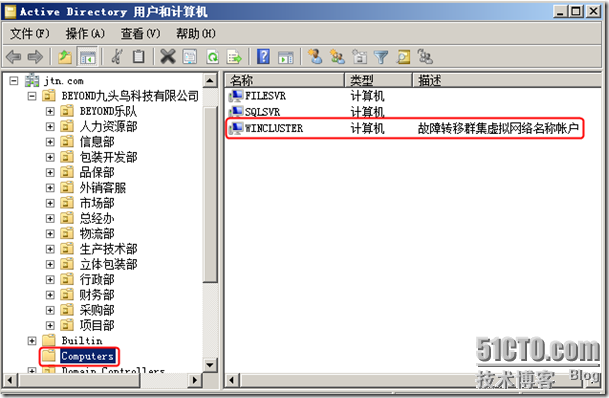

//我们去DC Server服务器上去验证是否加入到AD的Computers中，如下图所示：

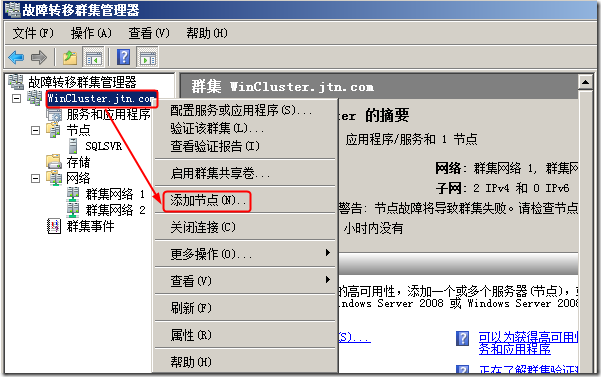

2. 添加另一个节点FileSVR，参考 添加节点SQLSVR（主服务器）

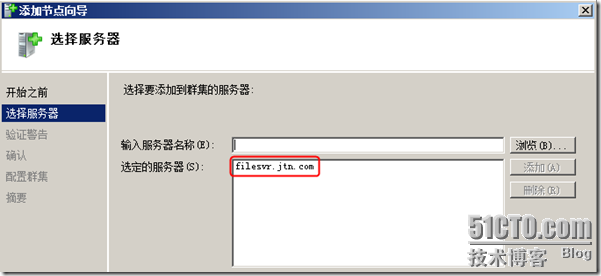

//输入另一节点 filesvr，如下图所示：

思考：

      余下步骤如何配置?

//最后结果如下图所示：

2. 检测下配置：

//我们在SQLSVR节点服务器上创建群集，则此台节点服务器就是群集的所有者。看是不是：

//下面红框中的IP 就是群集的虚拟IP地址

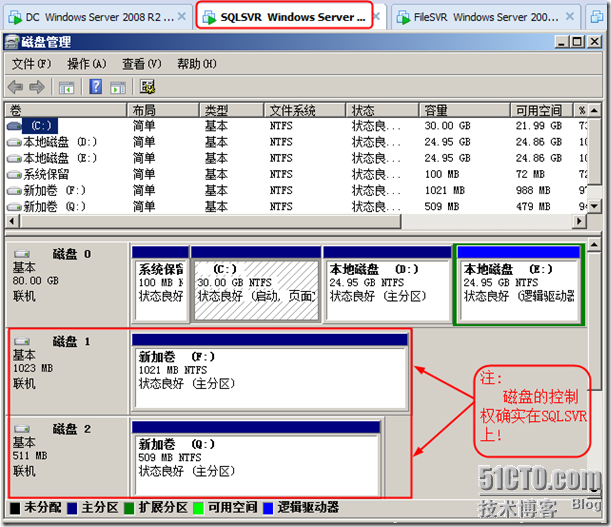

//查查看磁盘的控制权应该在SQVSVR节点上，如下图所示：

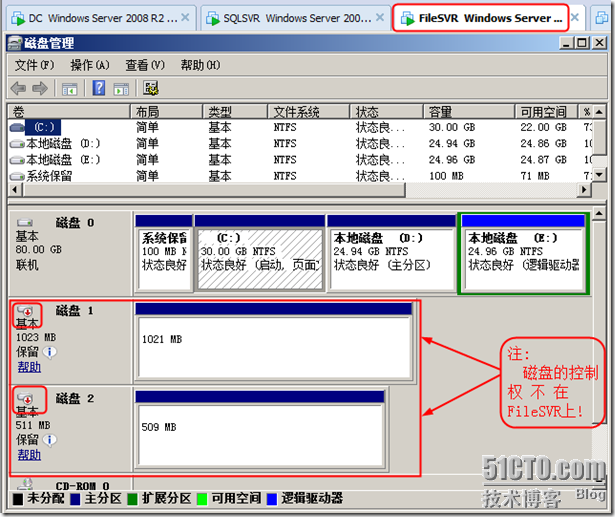

//再到FileSVR上去看看，磁盘的控制权应该 不 在FileSVR节点上，如下图所示：

三、测试故障转移：

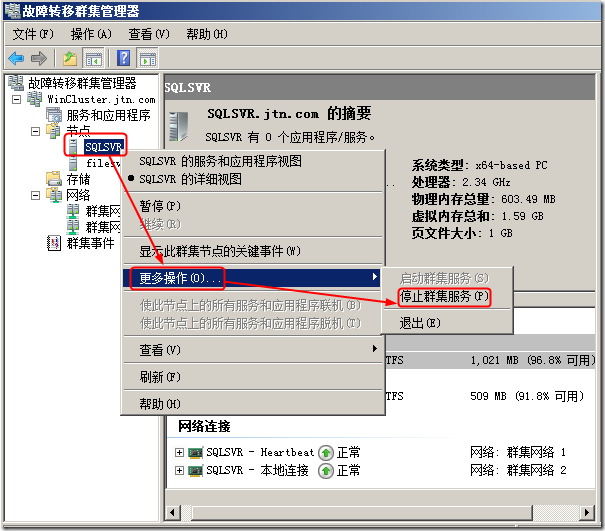

1. 在SQLSVR节点上，作如下操作：

//开始 ---> 所有程序 ---> 管理工具 ---> 故障转移群集管理器

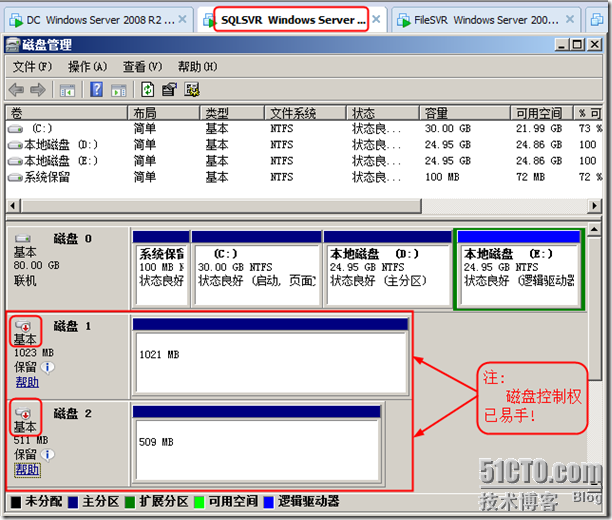

//磁盘控制权已易手------应该在另一节点FileSVR服务器上了，

//当然群集的虚拟IP也转移/绑定到另一节点FileSVR上去了

//下面我们去FileSVR节点上去看看，验证是否正确？

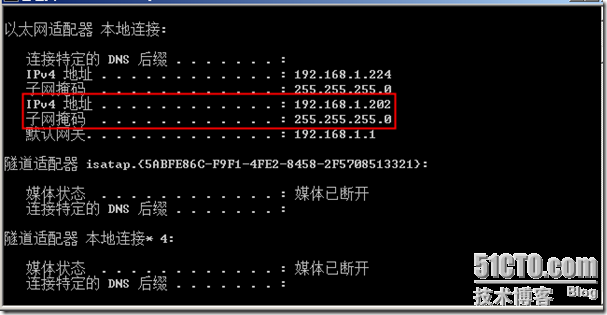

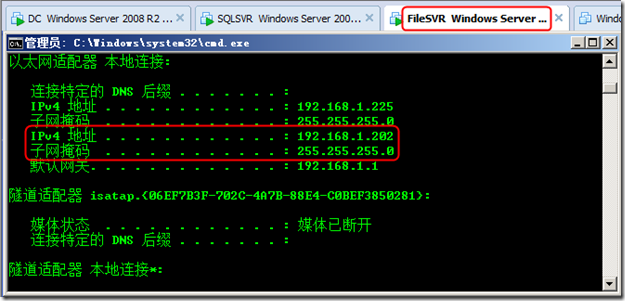

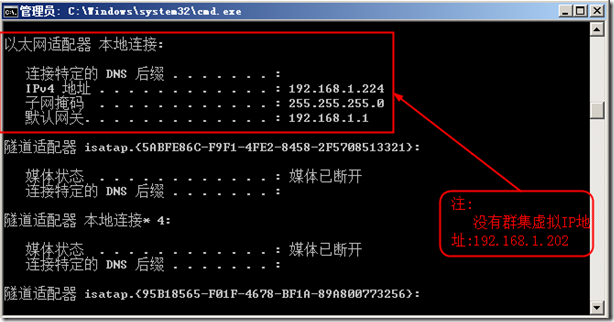

//我们在FileSVR节点上去看看，验证： 群集的虚拟IP:192.168.1.202是否也转到此节点上来了？

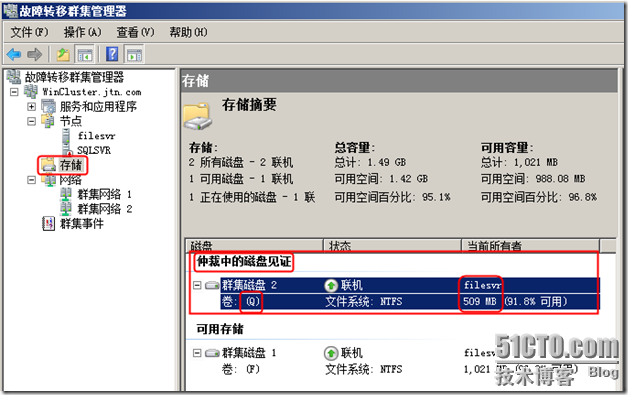

//确定仲裁磁盘，如下图所示：

至此，《Windows Server 2008 R2故障转移群集》已配置完成！

地基已打好了，后面我们就可以做，如：

1.《SQL Server 2008 R2故障转移群集》

2.《Win Server 2008 R2 文件服务器故障转移群集》等

PS：

1. 《构建基于IP SAN的iSCSI存储系统》

2. 《网络负载平衡群集》
