VTP（VLANTrunk Protocol，VLANTrunk协议）是Cisco专用的一种用于维护和管理动态VLAN（如基于MAC地址、IP地址、网络协议、VLAN管理策略等划分方式的VLAN）的二层消息的协议。它可以用来在Trunk链路上自动传播、交换VLAN配置信息，使得同一个VTP域中的交换机VLAN配置保持一致。 使用VTP的好处是可以只需在一台交换机上配置好所需的VLAN后，在同一VTP域中的交换机自动创建相同ID、名称和配置的VLAN，大大减轻了管理员重复创建、配置VLAN的工作量，还可以减少多重配置和可能会引起各种问题的配置冲突，如重复的VLAN名、不正确的VLAN类型说明和安全配置。 VTP使用了域的概念，即VTP域，包括了网络中共享相同VTP域参数（如VTP域名、VLAN配置等）的一组交换机。在网络中可以创建多个VTP域，但一台交换机仅可以在一个VTP域中。
1. VLAN配置信息不同步的常见原因
在Cisco交换机是利用VTP在网络中各交换机上自动分配、注册VLAN配置信息时，经常会发现有些交换机上并没有注册对应的VLAN配置信息，造成这种VLAN配置信息不同步的主要有以下几个方面原因：
- 对应VTP域中没有VTP服务器，或者没在VTP服务器上手动创建VTP客户端所需同步的VLAN
一个VTP域中至少有一台VTP服务器，默认情况下，所有交换机都为VTP服务器模式。
- VTP客户端的配置修订号大于VTP服务器上的配置修订号，没真正加入VTP域名
- 所需同步的VLAN ID号超出了所采用VTP版本支持的范围
VTP 1和VTP 2仅可通告VLAN ID在1~1005范围内的基本VLAN，VTP 3才支持1006~4094范围的扩展VLAN配置信息通知
从VTP服务器到达VTP客户端的路径中存在不能转发VTP通告的交换机，即它们的VTP为off模式，此时这些交换机不会转发VLAN配置信息。或者路径中有些接口不允许对应VLAN通过。
- VTP客户端配置的VTP域名、密码不与VTP服务器一致，或者VTP模式配置不正确
如要同步VLAN信息的交换机配置成了不能同步VLAN配置信息的透明模式或者Off模式。
仅支持VTP 1版本的交换机不能与运行VTP 2、VTP 3版本的交换机交互，建议都配置成相同的VTP版本。
当启用了VTP修剪功能，则对应Trunk接口下面没有连接加入对应VLAN的设备时，会不发送对应VLAN配置信息。 2. VLAN配置信息不同步故障排除

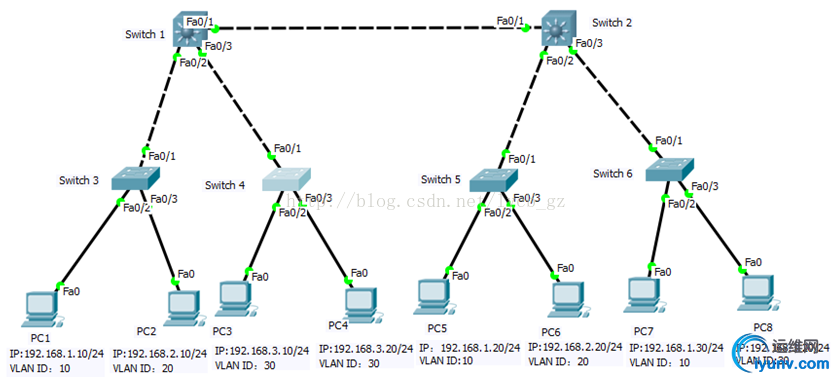

如下图所示，Switch 1配置工作在VTP服务器模式，其它交换机均配置工作在VTP客户端模式。
不能进行VTP同步VLAN配置信息的故障排除示例 现在Switch 1上手动创建了VLAN 10、VLAN 20和VLAN 30，现在发现Switch 6上不能通过VTP自动创建VLAN 10、VLAN 20和VLAN 30。 VTP客户端不能同步VLAN配置信息可能的原因在上面已有分析，当然本示例中要同步的VLAN ID（10、20、30）是基本范围VLAN，所有VTP版本均支持通告的，所以下面仅就其它几个方面的故障原因逐一排查（各show命令均在特权模式下执行，执行到相应步骤排除了故障时即停止检查）
Step 1 通过在各交换机上执行show vtp status命令确认网络中至少配置了一台VTP服务器交换机，且至少要有一台VTP服务器交换机上手动创建了VTP客户端交换机要同步的VLAN，可通过在这台交换机上执行showvlan命令验证。 Switch1#showvtp status VTP Version : 2 Configuration Revision : 1 Maximum VLANs supported locally : 1005 Number of existing VLANs : 6 VTP Operating Mode : Server VTP Domain Name : test VTP Pruning Mode : Disabled VTP V2 Mode : Enabled VTP Traps Generation : Disabled MD5 digest : 0xDD 0x52 0x89 0xF5 0x75 0xB8 0xDA 0xFA Configuration last modified by 0.0.0.0 at 3-1-9300:59:01 Local updater ID is 0.0.0.0 (novalid interface found)
Switch1#showvlan
VLAN Name Status Ports ---- -------------------------------- ---------------------------------------- 1 default active Fa0/4, Fa0/5, Fa0/6, Fa0/7 Fa0/8, Fa0/9, Fa0/10, Fa0/11 Fa0/12, Fa0/13, Fa0/14, Fa0/15 Fa0/16, Fa0/17, Fa0/18, Fa0/19 Fa0/20, Fa0/21, Fa0/22, Fa0/23 Fa0/24, Gig0/1, Gig0/2 10 VLAN0010 active 20 VLAN0020 active 30 VLAN0030 active 1002 fddi-default act/unsup 1003 token-ring-default act/unsup 1004 fddinet-default act/unsup 1005 trnet-default act/unsup 本示例中是Switch 1交换机配置为VTP服务器交换机，并且手动创建了VLAN 10、VLAN 20和VLAN 30这三个VLAN。如果没有，则在VTP服务器是创建。 Step 2 分别在不能同步VLAN配置信息的VTP客户端和VTP服务器交换机上通过showvtp status命令查看相关的VTP配置信息。 本步首先查看它们的配置修订号，验证不能同步VLAN配置信息的Switch 6 VTP客户端的配置修订号是否低于VTP服务器上配置修订号，最好使VTP客户端的配置修订号为0，并且确认其配置的VTP域名与VTP服务器交换机上配置的VTP域名一致，以确保客户端交换机能成功加入到VTP服务器上所创建的VTP域。 Switch6#showvtp status VTP Version : 2 Configuration Revision : 0 Maximum VLANs supported locally : 255 Number of existing VLANs : 5 VTP Operating Mode : Client VTP Domain Name : VTP Pruning Mode : Disabled VTP V2 Mode : Disabled VTP Traps Generation : Disabled MD5 digest : 0x7D 0x5A 0xA6 0x0E 0x9A 0x72 0xA0 0x3A Configuration last modified by 0.0.0.0 at 0-0-0000:00:00 Local updater ID is 0.0.0.0 (novalid interface found) 如果VTP客户端交换机上的配置修订号不小于VTP服务器交换机上的修订号，则在VTP客户端交换机上执行以下命令操作： （1）configureterminal （2）vtp domain XXX 此处的XXX为任意与原VTP域名不一样的域名，相当于修改本交换机的VTP域名。因为一台交换机上只能有一个VTP域，所以新配置的VTP域名将直接替换原域名。其目的是使其配置修订号恢复为默认的0。 （3）end #---直接返回到特权模式 （4）show vtp status 查看此时的配置修订号是否已恢复为0。 （5）vtp domain xxxx 此处的xxxx为原来客户端交换机所创建的VTP域名，即与VTP服务器交换机上配置的VTP域名一致。 （6）end （7）show vtp status 确认重新加入VTP域后的配置修订号已恢复为0，此时客户端可成功加入VTP服务器交换机所配置的VTP域了。 Step 3 通过show vtp status和show running-config interface 命令验证途经交换机均有能力转发VLAN配置信息数据包。 这里包括三层含义：一是，途经交换机均不能配置VTP off模式，其它三种模式均有能力转发VLAN配置信息；二是，如果对应VTP服务器交换机是VTP 3版本，则不能在到达VTP客户端交换机路径上的Trunk接口上禁用VTP，三是从VTP服务器到达不能同步VLAN配置信息的Switch 6 VTP客户端的路径上必须存在Trunk接口（只有Trunk接口才能传播VLAN配置信息），且要允许所要同步的VLAN通过。
Step 4 在不能同步配置信息的Switch 6交换机上通过showvtp status命令查看其VTP配置是否正确,VTP版本号与VTP服务器的VTP版本号是否兼容。 这里包括Switch 6的VTP模式，VTP域名、密码（必须与VTP服务器一致）等。只有Server（服务器）和Client（客户端）两种模式可以同步其它VTP服务器发来的VLAN配置信息，Transparent（透明）和off（关闭）模式是不能同步VTP服务器的VLAN配置信息的。 在版本号兼容方面，仅支持VTP 1版本的交换机不能与支持VTP2和VTP 3版本的交换机交互信息，但支持VTP 2和VTP 3的交换机配置为VTP 1版本时可以与VTP 2和VTP 3版本的交换机交互信息。尽可能不要配置为VTP 1版本，否则建议VTP域中所有交换机都配置VTP 1版本。 Switch6#showvtp status VTP Version : 2 Configuration Revision : 0 Maximum VLANs supported locally : 255 Number of existing VLANs : 5 VTP Operating Mode : Client VTP Domain Name : test VTP Pruning Mode : Disabled VTP V2 Mode : Disabled VTP Traps Generation : Disabled MD5 digest : 0x75 0x4A 0x67 0x29 0x54 0x7D 0x93 0xC4 Configuration last modified by0.0.0.0 at 0-0-00 00:00:00
Step 5，在从VTP服务器到达不能同步VLAN配置信息的路径中有设备上使用show vtp status命令查看是否有设备启用了VTP修剪功能，使用showinterface trunk命令查看各Trunk上的VLAN修剪配置，看是否把要同步的VLAN修剪掉了。 Switch2#showvtp status VTP Version : 2 Configuration Revision : 7 Maximum VLANs supported locally : 1005 Number of existing VLANs : 8 VTP Operating Mode : Client VTP Domain Name : test VTP Pruning Mode : Disabled VTP V2 Mode : Disabled VTP Traps Generation : Disabled MD5 digest : 0xC7 0x2C 0x77 0x78 0x85 0x3B 0x00 0xF5 Configuration last modified by 0.0.0.0 at 3-1-9300:01:41
Switch2#show interface trunk Port Mode Encapsulation Status Native vlan Fa0/1 on 802.1q trunking 1 Fa0/2 on 802.1q trunking 1 Fa0/3 on 802.1q trunking 1
Port Vlans allowed on trunk Fa0/1 1-1005 Fa0/2 1-1005 Fa0/3 1-1005
Port Vlans allowed and active in management domain Fa0/1 1,10,20,30 Fa0/2 1,10,20,30 Fa0/3 1,10,20,30
Port Vlans in spanning tree forwarding state and not pruned Fa0/1 1,10,20,30 Fa0/2 1,10,20,30 Fa0/3 1,10,20,30 如果是因为VTP修剪功能，或者Trunk接口的VLAN配置影响了VLAN配置信息的传输，则在对应设备取消VTP修剪功能，在对应Trunk接口上取消对应VLAN功能的修剪配置。 通过以上各步检查，就可以找到故障原因，并加以排除，结果在Switch 6 VTP客户端上通过show vlan命令查看到也能同步Switch 1 VTP服务器上所创建的三个VLAN配置信息了。 Switch6#showvlan
VLAN Name Status Ports ---- -------------------------------- ---------------------------------------- 1 default active Fa0/2, Fa0/3, Fa0/4, Fa0/5 Fa0/6, Fa0/7, Fa0/8, Fa0/9 Fa0/10, Fa0/11, Fa0/12, Fa0/13 Fa0/14, Fa0/15, Fa0/16, Fa0/17 Fa0/18, Fa0/19, Fa0/20, Fa0/21 Fa0/22, Fa0/23, Fa0/24, Gig0/1 Gig0/2 10 VLAN0010 active 20 VLAN0020 active 30 VLAN0030 active 1002 fddi-default act/unsup 1003 token-ring-default act/unsup 1004 fddinet-default act/unsup 1005 trnet-default act/unsup
|
