Cisco Packet Tracer的使用（一）

0755mx

　　Cisco Packet Tracer 是由Cisco公司发布的一个辅助学习工具，为学习思科网络课程的初学者去设计、配置、排除网络故障提供了网络模拟环境。用户可以在软件的图形用户界面上直接使用拖曳方法建立网络拓扑，并可提供数据包在网络中行进的详细处理过程，观察网络实时运行情况。可以学习IOS的配置、锻炼故障排查能力。
　　既然能用上Cisco Packet Tracer的都应该知道该软件的功能了，在此就不再做详细的介绍了！
　　第一节我们先来讲讲Cisco Packet Tracer的交换机的基本配置【默认Cisco Packet Tracer已经安装完毕】：
　　1、打开Cisco Packet Tracer，你会看到如下图的界面

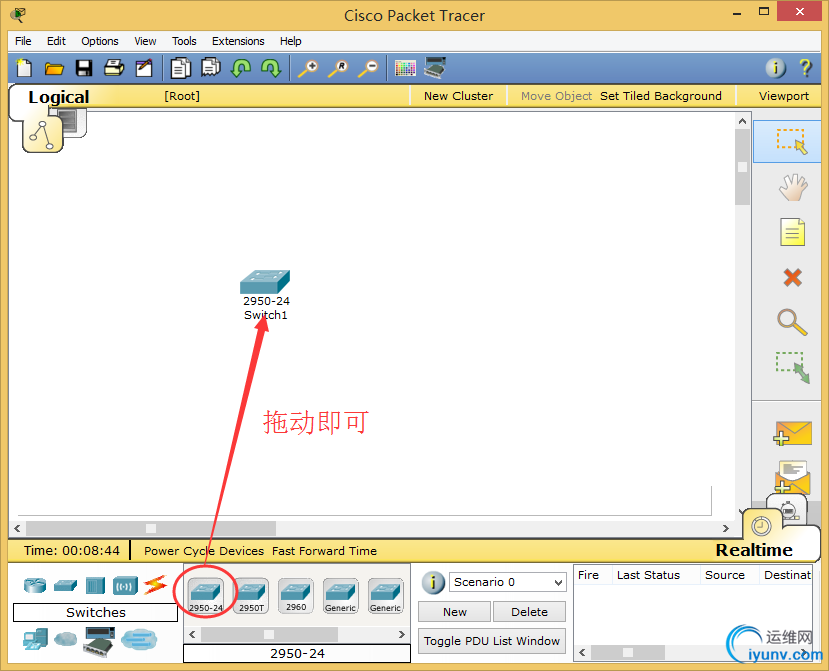

　　2、添加交换机，直接拖动交换机

　　3、双击交换机，在弹出的窗口中选择CLI，然后按“Enter”键，即可看到“switch>”。

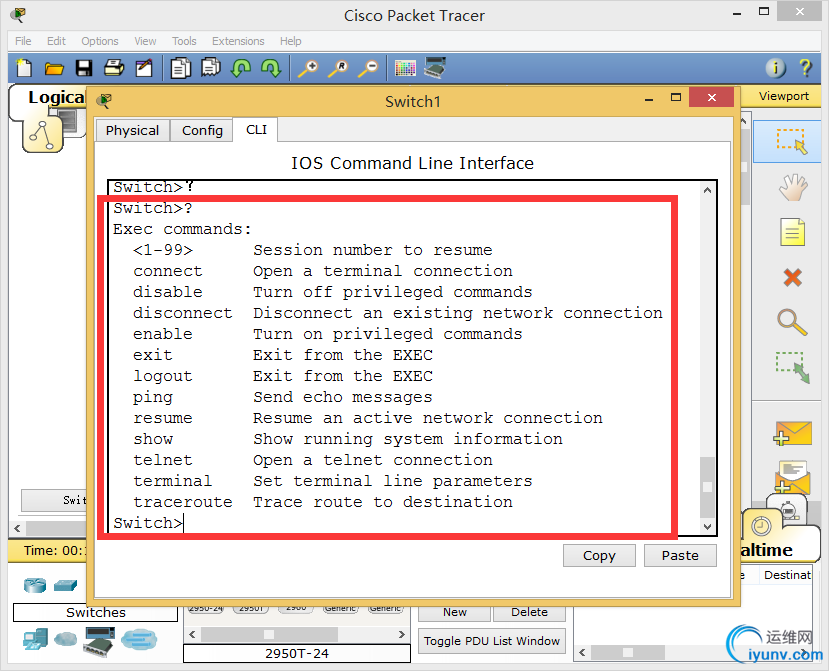

　　4、以上已经进入用户模式，输入“?”即可查看该模式下的命令。

　　5、接下来输入“enable”命令，即可进入“特权模式”，特权模式的标记是“#”。
　　再输入“configure terminal”，或者可以输入“conf t”，进入“全局模式”。

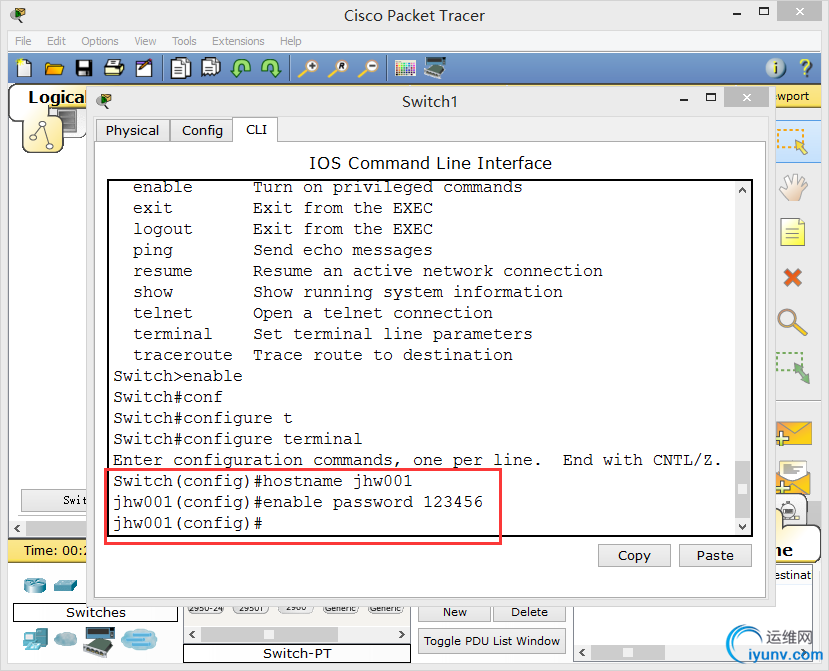

　　6、给交换机设置用户名：“jhw001”、明文密码：“123456”。

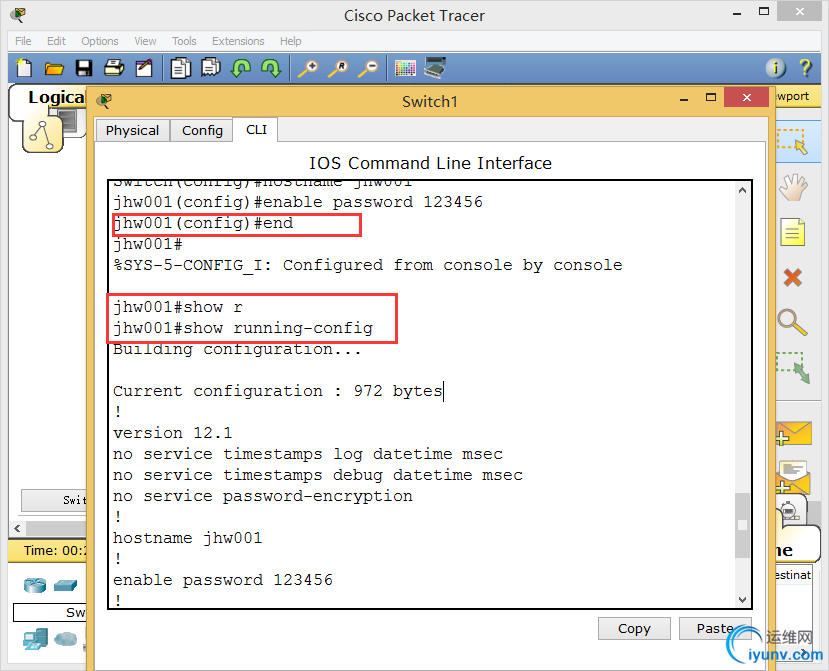

　　7、查看用户名，密码。需要退出当前模式，进入用户模式查看。
　　退出当前模式的命令是：exit，但是该命令每次只退出一种模式。
　　或者使用命令：end，一次即可退出到用户模式。

　　退出到用户模式后，通过键入空格进行翻页，即可看到该交换机的配置过的一些信息。我们也可以找到刚才给交换机设置的用户名，进入特权模式的密码：
　　【注：如果要设置密文密码的话，只需要把password修改为“secret”即可】
　　如果要清除进入特权模式的密码，只需要在“全局模式”下，执行命令：
　　jhw001(config)#no enable password
　　8、对Console端口的配置（对console端口设置密码001，设置完毕后，使用console端口进入用户模式需要输入密码：001）



jhw001(config)#line console 0
jhw001(config-line)#password 001
jhw001(config-line)#login
　　
　　9、配置telnet



jhw001(config-line)#line vty 0 4
jhw001(config-line)#password 123
jhw001(config-line)#login
jhw001(config-line)#int vlan1
jhw001(config-if)#ip address  192.168.0.254 255.255.255.0
jhw001(config-if)#no shutdown
jhw001(config-if)#
%LINK-5-CHANGED: Interface Vlan1, changed state to up
jhw001(config-if)#
　　
　　到此为止，交换机的简单的基本配置已经完成。下面就可使用电脑通过网络远程登陆的方式对交换机进行配置了；
　　10、先用直通线把电脑跟交换机连接起来，对电脑设定固定IP（保证电脑的IP在刚才划分的Vlan内）



PC>telnet 192.168.0.254
Trying 192.168.0.254 ...Open

User Access Verification
Password:
jhw001>
　　
　　这样就登陆到交换机的操作系统上了。下面配置的命令跟通过console接口配置的方法相同了。不过没有设置进入特权模式的密码在模拟器上进不去，提示“% No password set.”，但是真是环境中就不清楚了，不过这个一般都是会设置密码的！
