(原创)openvswitch实验连载2-cisco模拟器IOU-Web安装及网络环境配置

louyaoluan

　　IOU的使用可以选择自己到官网https://docs.google.com/file/d/0B2AgRhS2cfxCQ01tN2NrQ0pvNUk/edit下载iou-web 软件，然后部署在linux系统下，也可以考虑下载别人或者官网提供的已经配置好的IOU的虚拟机文件，然后通过vmware等虚拟机打开。
　　1.Iou-Web的文件下载
　　a).单独的ios和license下载，ios包括三个i86bi_linux-adventerprisek9-m-12.4，i86bi_linux-adventerprisek9-ms15.2，i86bi_linuxl2-upk9-ms15
　　下载地址1：http://pan.baidu.com/share/link?shareid=796023360&uk=355857752
　　下载地址2：http://kuai.xunlei.com/d/RAstAAJk1QAhhy5S98c
　　b).已经集成了IOS和license的虚拟机文件，只是在官方的虚拟机文件基础上加入了IOS和license而已，没做其它任何改动.
　　下载地址1：http://pan.baidu.com/share/link?shareid=1102971299&uk=355857752
　　下载地址2：http://kuai.xunlei.com/d/RAstAAJk1QAhhy5S98c
　　2.虚拟机文件的导入

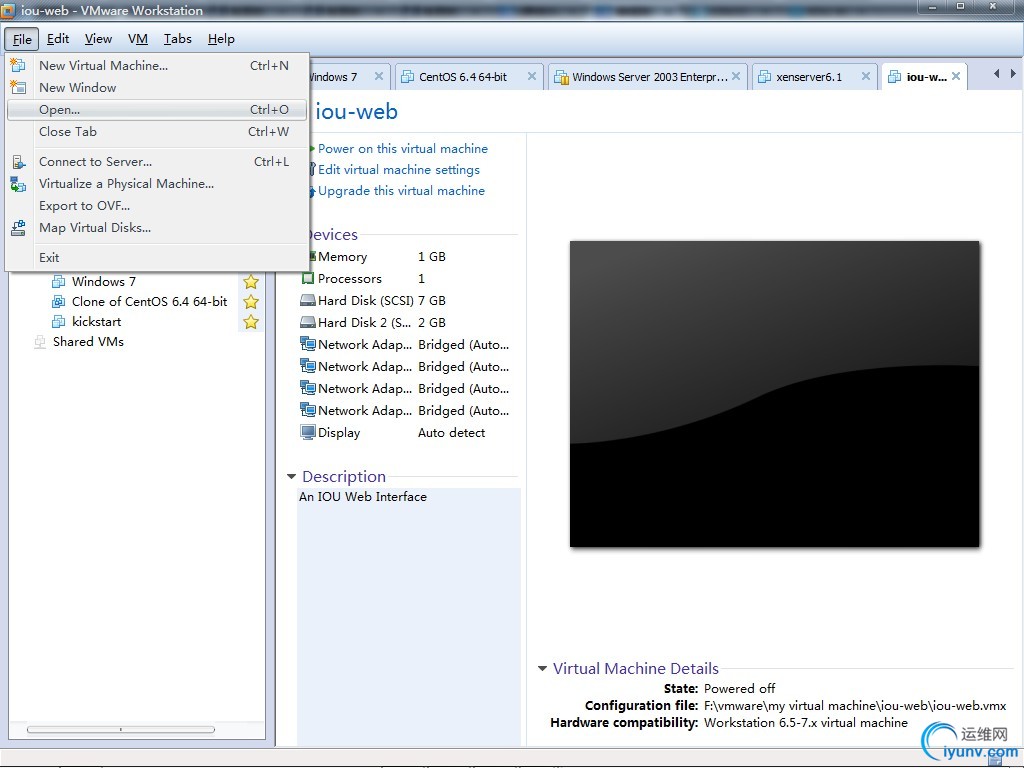

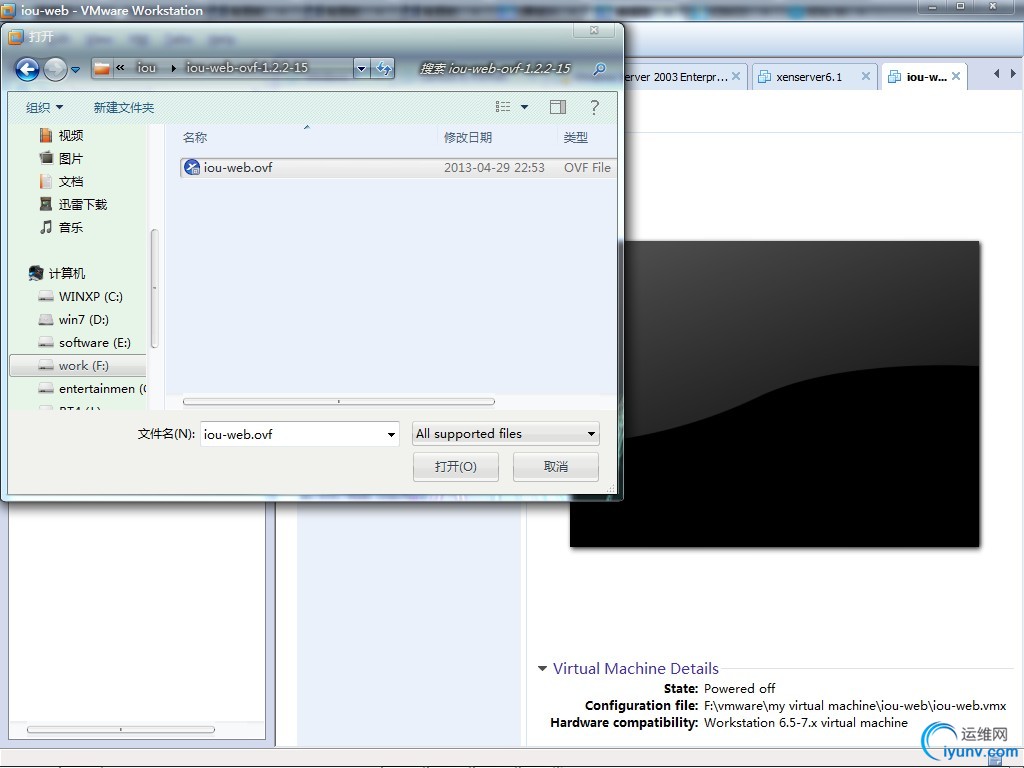

　　我这里直接使用集成IOS和license的虚拟机文件来做演示，把下载好的iou-web-ovf.7z解压好文件夹下，然后按下图

　　导入，然后同意协议，就可以使用iou-web了。
　　linux系统的用户名:root，密码:123456,默认使用的是桥接网络，这样可以真实网络连接进去。
　　3.配置IOU生成交换机
　　直接在浏览器上写入IOU虚拟机的IP地址，可以看到配置界面，选择添加拓朴

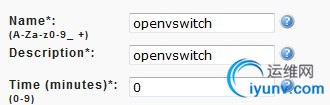

　　然后输入如下信息：
（这个可任意命名)

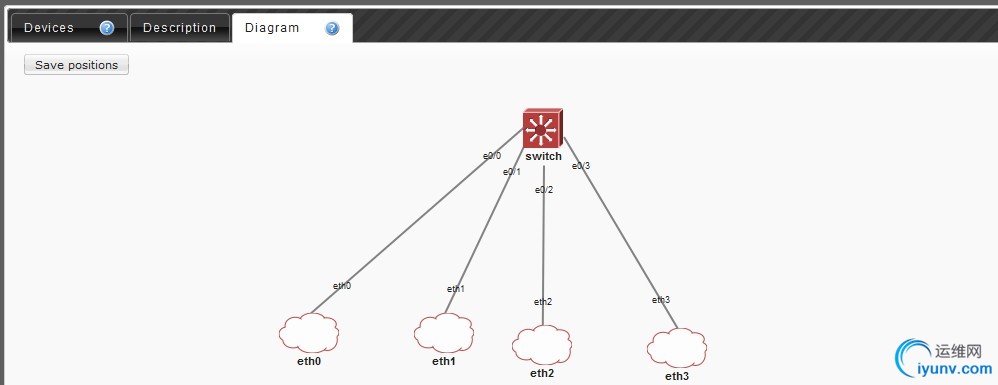

　　然后点击保存，就生成了一台交换机，并且交换机的e0/0与linux的eth0相连，e0/1与eth1相连，e0/2与eth2相连，e0/3与eth3相连。如下面的拓朴

　　4.进行vmware的网络设置
　　4.1首先要在vmware添加vment1-vmnet4，都为host-only的方式，并且要把后面的DHCP取消

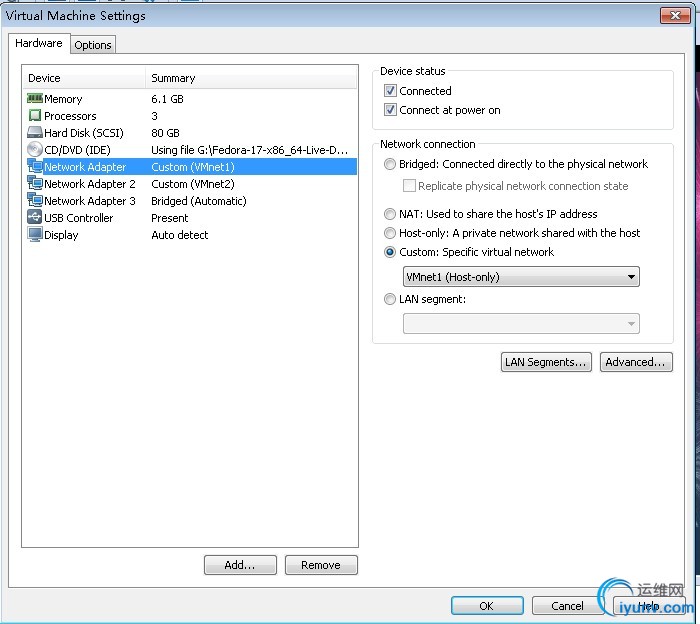

　　4.2设置IOU和fedora虚拟机的网络属性
　　web-iou的网络属性： 第一张网卡属于vmnet1，然后其它虚拟机也属于vmnet1的网卡，就相当于和这张网卡进行连接了

　　fedora1虚拟机的网络属性：

　　fedora2虚拟机的网络属性：

　　可能遇到的问题：
　　1.就是添加多网卡后，有可能在iou或者fedora虚拟机里面，只看到eth0和lo两个网卡，这个是因为网卡是在系统安装完成后进行添加的，linux系统默认不生成网卡配置文件，也并随机启动，在这种情况下，可以在linux下使用setup命令对网卡进行配置，也可以在/etc/sysconfig/network-scripts下添加网卡配置文件.可以如下命令进行添加

cp ifcfg-eth0 ifcfg-eth1 　　cp ifcfg-eth0 ifcfg-eth2 　　cp ifcfg-eth0 ifcfg-eth3 　　vi ifcfg-eth0 　　vi ifcfg-eth1 　　vi ifcfg-eth2 　　vi ifcfg-eth3

　　
　　最终ifcfg-eth0内容如下：

DEVICE="eth0" BOOTPROTO="" NM_CONTROLLED="yes" ONBOOT="yes" TYPE="Ethernet"

　　ifcfg-eth1,ifcfg-eth2,ifcfg-eth3内容相似，要把DEVICE="eth0"中的eth0修改为对应的eth就可以了。然后使用service network restart或者systemctl restart network.service重启下网络就可以了。
