EIGRP非等价负载均衡 【图文并茂】

rgar12

  EIGRP的负载均衡和OSPF的不同，因为EIGRP支持非等价负载均衡，也就是说在两条不同开销的路径上做负载均衡，OSPF和RIP 是不支持的。


实验目标：配置EIGRP的非等价负载均衡
实验环境：

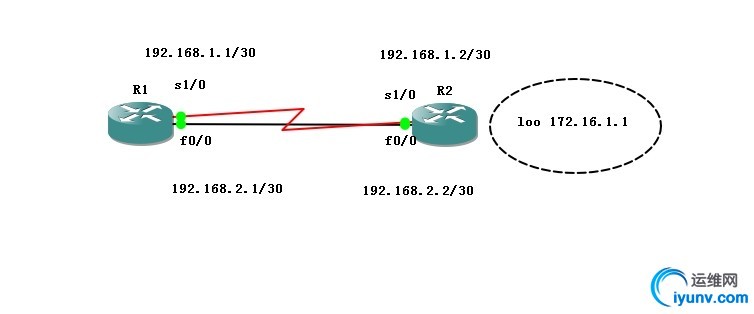

根据拓扑图所示，R1到172.16.0.0网段可以有两个链路，一条是100MB以太网，还有一条是1.544MB 的T1链路。根据DUAL算法，肯定会把100MB链路，放入路由表。
通过一种方法可以把可行后继（T1）的链路放入路由表，这时路由表中就有两个链路到达目标网段，带宽也有所区别，怎样怎么做负载均衡呢？路由器会通过比率计算，（最优带宽和备用带宽的比率计算，算出一个值，比如说这个值是10，那就在高带宽上走10个包，在低带宽上走一个包）

在配置s1/0接口IP地址时 需要注意

因为在这边没有参与其他路由协议，就用最高效的命令，直接network 全部




这时查看R1上的路由和拓扑表
路由表上显示，到达目标网段只有一条链路，是不可以做负载均衡的
而拓扑表上就有两条链路到达目标网段，要想在路由表中出现两条链路
我们通过一种方法来让路由表中出现两条链路，来实现负载均衡

这个“15”是这么算出来的，其实很简单，我们在查看拓扑表的时候

分别可以看到最优和备用路径的开销，然后把备份路径的开销（T1)除以最优带宽(100MB），取整数，加1

我这里是（如上红圈内所示）2297856/156160=14+1=15，那么variance 就等于6，这个就告诉我们，如果有两条

不等开销路径到达目标，在最优路径上发送15个包，在次优路径上发送1个包

这时查看路由表可以看到到达目标网段，有两条路径可走，这时负载均衡已完毕
