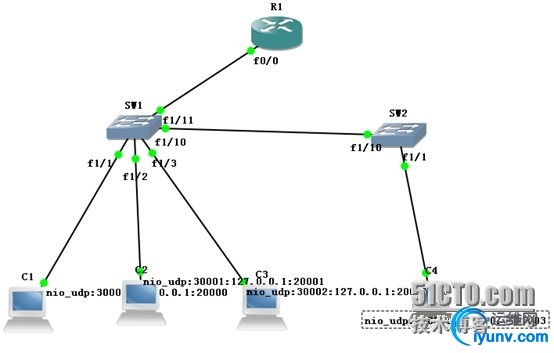

1. 实验拓扑: 使用GNS3模拟器(版本0.8.6)
2. 实验需求:
a) C1和C3是vlan10成员,C2和C4是vlan20成员 b) 配置VTP使SW3自动学习vlan信息 c) 在R1上配置DHCP为所有成员分配IP d) 所有成员互通 3. 实验步骤:
a) IP地址划分:
vlan10成员的网关:192.168.10.1 vlan20成员的网关:192.168.20.1 b) 配置脚本:
SW1的配置如下:
SW1#conf t SW1(config)#no ip routing //关闭路由功能 SW1(config)#vlan 10,20 //同时添加vlan 10 vlan20 SW1(config)#int f1/1 SW1(config-if)#switchport access vlan 10 //把f1/1以访问模式加入到vlan10中 SW1(config-if)# int f1/2 SW1(config-if)#switchport access vlan 20 SW1(config-if)# int f1/3 SW1(config-if)#switchport access vlan 10 SW1(config-if)# int f1/11 SW1(config-if)#switchport mode trunk //把f1/11接口变成中继模式 SW1(config-if)# int f1/10 SW1(config-if)#switchport mode trunk SW1(config-if)#exit SW1(config)#vtp domain test //创建vtp域 SW1(config)#vtp password abc //vtp域添加密码 SW1(config)#vtp pruning //配置vtp修剪 SW2的配置如下: SW2#conf t SW2(config)#no ip routing SW2(config)#int f1/11 SW2(config-if)#switchport mode trunk SW2(config-if)#exit SW2(config)#vtp domain test SW2(config)#vtp mode client SW2(config)#vtp password abc SW2(config)#vtp pruning SW2(config)#int f1/1 SW2(config-if)#switchport access vlan 20 R1的配置如下: R1#conf t R1(config)int f0/0 R1(config-if)#no shut //激活接口 R1(config-if)#int f0/0.10 //进子接口 R1(config-subif)#encapsulation dot1Q 10 //把这个子接口做vlan10的网关 R1(config-subif)#ip add 192.168.10.1255.255.255.0 R1(config-subif)#no shut R1(config-subif)#int f0/0.20 R1(config-subif)#encapsulation dot1Q 20 R1(config-subif)#ip add 192.168.20.1255.255.255.0 R1(config-subif)#no shut R1(config-subif)#exit R1(config)#ip dhcp pool v10 //定义IP地址池为v10 R1(dhcp-config)#network 192.168.10.0 /24 //动态分配IP地址段 R1(dhcp-config)#default-router 192.168.10.1 //设置网关 R1(dhcp-config)#dns-server 8.8.8.8 //配置DNS R1(config-subif)#exit R1(config)#ip dhcp pool v20 R1(dhcp-config)#network 192.168.20.0 /24 R1(dhcp-config)#default-router 192.168.20.1 R1(dhcp-config)#dns-server 8.8.8.8 4. 验证结果:

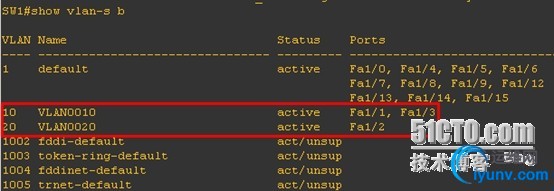

a) C1和C3属于vlan10,C2和C4属于vlan20

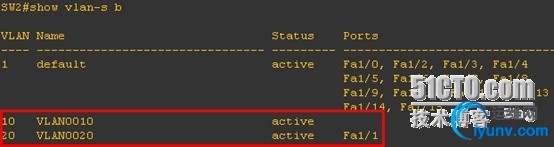

b) vtp自动学习vlan信息

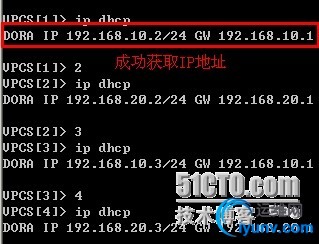

c) DHCP让所有成员自动获取IP地址

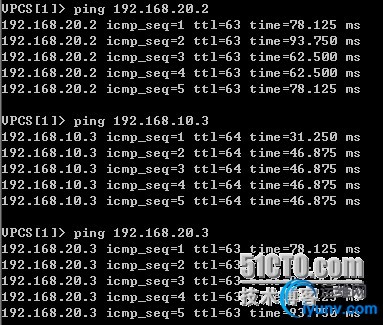

d) 全网互通
|
