单交换机VLAN虚拟局域网划分

bingtuag

1、下载Cisco模拟器
　　Packet Tracer 是由Cisco公司发布的一个辅助学习工具，为学习CCNA课程的网络初学者去设计、配置、排除网络故障提供了网络模拟环境。学生可在软件的图形用户界面上直接使用拖曳方法建立网络拓扑，软件中实现的IOS子集允许学生配置设备；并可提供数据包在网络中行进的详细处理过程，观察网络实时运行情况。
　　VeryCD下载地址：http://www.verycd.com/topics/2823603/
　　或者华为网盘下载地址：http://dl.dbank.com/c0zouly1av

2、实验内容

2.1、实验目的：
　　理解基于端口的VLAN的划分

2.2、实验原理：
　　Vlan是指一个物理网段内，进行逻辑的划分，划分成若干个虚拟局域网。Vlan最大的我是不受物理位置的限制，可以进行灵活划分。Vlan具备了一个物理网段所具备的我。相同Vlan内该机可以互相直接访问，不同Vlan间的主机互相访问必须经由路由设备进行转发。广播数据包只可以在本Vlan内进行传播，不能传输到其它Vlan中。
　　基于端口Vlan是实现Vlan的方式之一，基于端口的Vlan是利用交换机的端口进行Vlan的划分，一个端口只能属于一个Vlan。

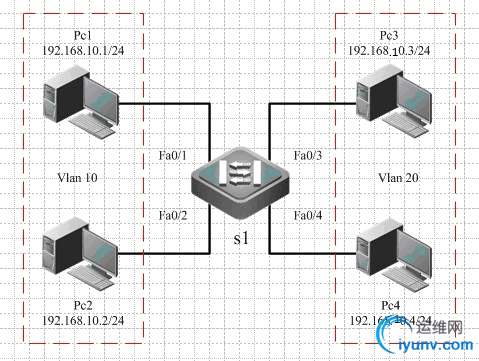

2.3、实验拓扑：


3、实验步骤

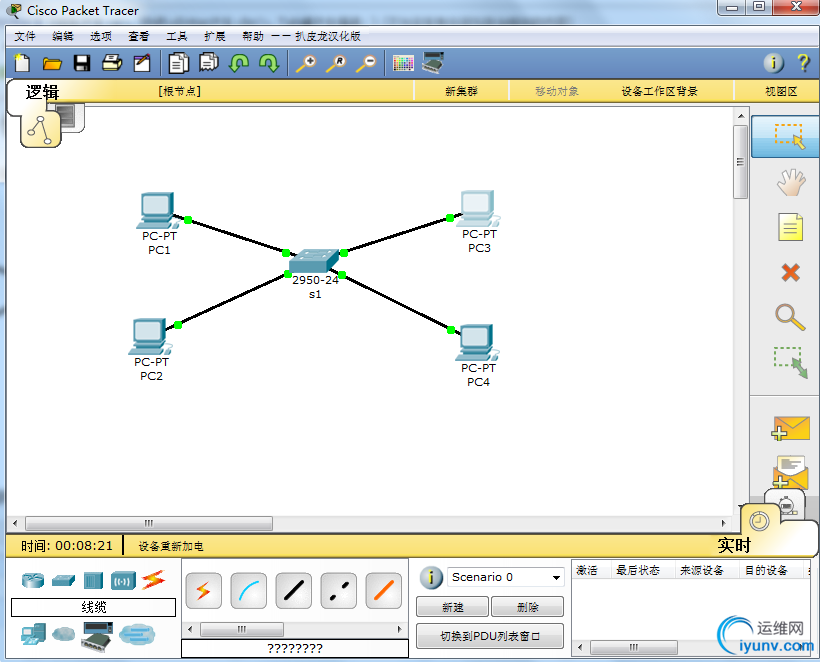

3.1、根据拓扑连接设备

　　

3.2、设置所有终端设备的IP


　　

3.3、观察所属的局域网

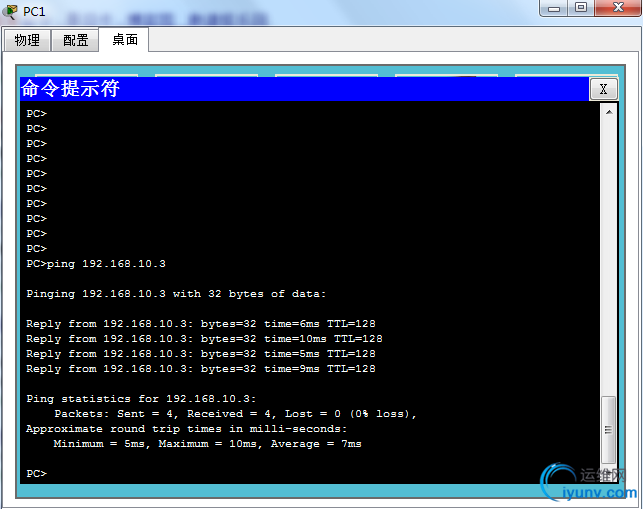

　　PC1 ping PC3 能ping通



3.4、配置交换机



S4>enable                        　　　　　　//输入密码
S4#configure  terminal                    //进入全局配置模式
S4(config)#vlan 10                    //创建vlan 10
S4(config-vlan)#name  text1                //将lan 10命名为text1
S4(config-vlan)#vlan  20                //创建vlan 20
S4(config-vlan)#name  text2                //将vlan 20命名为text2
S4(config-vlan)#exit
S4(config)#interface  range  fa0/1 – 2
S4(config-if-range)#switchport  access  vlan 10        //将端口fa0/1,fa0/2加入到vlan 10
S4(config-range-if)#interface  range  fa0/3 – 4
S4(config-range-if)#switchport  access  vlan 20        //将端口fa0/1,fa0/2加入到vlan 20
S4(config-range-if)#end
S4#wr                            //保存配置
3.5、效果




4、总结
　　Cisco packet tracer是个不错的学习模拟器，对于学习网络提供了一个入门工具。让我能够做一些简单的计算机网络实验，更深刻地了解网络。

5、资料下载
　　packet_tracer5.0全攻略(上)：http://dl.dbank.com/c025btau3v
　　packet_tracer5.0全攻略(下)：http://dl.dbank.com/c0y67met92
　　cisco_Packet_Tracer_5使用教程：http://dl.dbank.com/c024qz2ynz
