Voice_Vlan概念

　　一般情况下，为了便于管理，我们会把语音和数据通过Vlan隔离出来。
　　那我们通常所说的语音vlan 即Voice Vlan跟传统Vlan 有什么区别呢？
　　答案是没有的。语音Vlan 只是我们逻辑上定义此Vlan 用于跑语音数据。

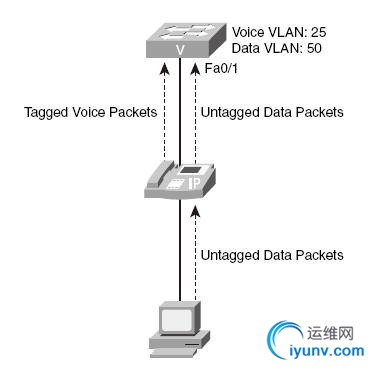

　　上图是常规语音电话部署模型。
　　逻辑上我们可以认为IP电话是一个3端口交换机。
　　一端连接PC,一端连接电话，一端连接交换机，(假设交换机端口安全，我们需要为此端口保留3个MAC地址)
　　
　　我们知道IP电话是通过CDP信息学习到Voice vlan的。也就是电话工作在Voice vlan。语音数据会封装语音vlanTag给交换机，交换机根据Tag把语音数据放入响应vlan. 一般情况下PC是不会在发送数据的时候标记Tag的。也就是说 PC发送的数据没有Tag.数据到达IP Phone后，IP Phone 并不会为PC的数据标记数据Vlan, 仅仅把接收到的数据传送给交换机。也就是说，交换机收到的数据是没有Tag的。交换机就会放入Native Vlan.
　　
　　一般交换机的配置: (Multi-Access)
　　interface FastEthernet0/1
　　 switchport mode access                 把端口配置为Access模式
　　 switchport access vlan 20              端口收到没有tag的数据放入Vlan20
　　 switchport voice vlan 10                 收到Tag10的数据放入Vlan 10
　　!
　　某些型号较老的交换机，或者交换模块不支持Multi-Access模式，可以采用Mini-Trunk模式
　　interface FastEthernet2/1
　　 switchport trunk native vlan 10
　　 switchport mode trunk
　　 switchport trunk encapsulation dot1q
　　 switchport voice vlan 20
