OSPF为什么不形成邻接在PRI、BRI或者拨号程序接口?

崬城衞

　　前言
当拨号程序接口配置作为点到点链路时，此技术说明 解释OSPF邻接的形成的一个问题。
　　问题

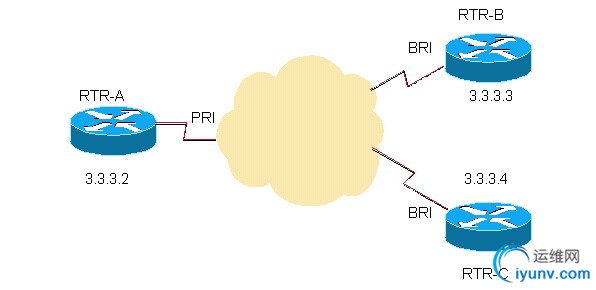

OSPF网络类型在主速率接口、基本速率接口(BRI)和 拨号程序接口点到点，意味着接口不能形成邻接与超过一相邻。 一个常见的问题当时PRI、BRI或者拨号程序接口设法形成 OSPF邻接是相邻困住在exstart/exchange进程里。请查看示例。

　　使用 show ip ospf neighbor 命令 ，我们能发现相邻状态在"EXSTART"被滞留。
　　RTR-A#show ip ospf neighbor
Neighbor ID     Pri   State           Dead Time   Address         Interface
3.3.3.3           1   EXSTART/  -     00:00:37    3.3.3.3         Serial6/0:23
3.3.3.4           1   EXSTART/  -     00:00:39    3.3.3.4         Serial6/0:23
RTR-B#show ip ospf neighbor
Neighbor ID     Pri   State           Dead Time   Address         Interface
3.3.3.2           1   EXSTART/  -     00:00:36    3.3.3.2         BRI0
RTR-C#show ip ospf neighbor
Neighbor ID     Pri   State           Dead Time   Address         Interface
3.3.3.2           1   EXSTART/  -     00:00:35    3.3.3.2         BRI0

RTR-Bs配置显示网络类型点到点：
　　RTR-B#show ip ospf interface bri0
      BRI0 is up, line protocol is up (spoofing)
        Internet Address 3.3.3.3/24, Area 2
        Process ID 1, Router ID 3.3.3.3, Network Type POINT_TO_POINT, Cost: 1562
        Transmit Delay is 1 sec, State POINT_TO_POINT,
        Timer intervals configured, Hello 10, Dead 40, Wait 40, Retransmit 5
          Hello due in 00:00:06
        Index 1/1, flood queue length 0
        Next 0x0(0)/0x0(0)
        Last flood scan length is 1, maximum is 1
        Last flood scan time is 0 msec, maximum is 0 msec
        Neighbor Count is 1, Adjacent neighbor count is 0
        Suppress hello for 0 neighbor(s)

我们能使用debug ip ospf adj命令调试此 情况。请查看被采取的若 干示例输出当在RTR-B运行此命令在以上时图：
　　1: Send DBD to 3.3.3.2 on BRI0 seq 0xB41 opt 0x42 flag 0x7 len 32
2: Rcv DBD from 3.3.3.2 on BRI0 seq 0x1D06 opt 0x42 flag 0x7 len 32  mtu 1500 state EXSTART
3: First DBD and we are not SLAVE
4: Rcv DBD from 3.3.3.2 on BRI0 seq 0xB41 opt 0x42 flag 0x2 len 92  mtu 1500 state EXSTART
5: NBR Negotiation Done. We are the MASTER
6: Send DBD to 3.3.3.2 on BRI0 seq 0xB42 opt 0x42 flag 0x3 len 92
7: Database request to 3.3.3.2
8: sent LS REQ packet to 3.3.3.2, length 12
9: Rcv DBD from 3.3.3.2 on BRI0 seq 0x250 opt 0x42 flag 0x7 len 32  mtu 1500 state EXCHANGE
10: EXCHANGE - inconsistent in MASTER/SLAVE
11: Bad seq received from 3.3.3.2 on BRI0
12: Send DBD to 3.3.3.2 on BRI0 seq 0x2441 opt 0x42 flag 0x7 len 32
13: Rcv DBD from 3.3.3.2 on BRI0 seq 0x152C opt 0x42 flag 0x2 len 92  mtu 1500 state EXSTART
14: Unrecognized dbd for EXSTART
15: Rcv DBD from 3.3.3.2 on BRI0 seq 0xB42 opt 0x42 flag 0x0 len 32  mtu 1500 state EXSTART
16: Unrecognized dbd for EXSTART
第1行-第3行：RTR-B发送第一DBD到 3.3.3.2 (RTR-A)与顺序0xB41并且从3.3.3.2接受第一DBD (RTR-A) 与顺序# 0x1D06.邻接协商仍然不完成。
　　第4行-第6行：RTR-B收到从(RTR-A) 表明的 3.3.3.2的一个回复RTR-A接受了RTR-B的第一DBD。因为RTR-B 有更高的路由器ID，RTR-A 选择自己从属。在收到应答以后 从RTR-A，RTR-B在它自称重要并且发送第一DBD带有数据。注 释序号，是0xB42。因为RTR-B是主设备，只有能增加序号。
　　第7行：RTR-B请求数据从 RTR-A因为RTR-A指示有更多数据发送(标志位集对0x2在从RTR-A接收 前DBD)。
　　第8行：RTR-B寄发一 个链路状态请求信息包到3.3.3.2 (RTR-A)。这是OSPF信息包 第三类型。此信息包通常寄发到邻接IP 地址。在这 种情况下，邻接IP地址是其路由器ID。
　　第9行-第11行：RTR-B收到从从属(RTR-A)带有 一个完全不同的序号和0x7标志位的一个回复，是init标志位。 此DBD为另一个路由器(很可能RTR-C)打算，但RTR-B不正确地 接受了它。RTR-B宣称那里是差误因为0x7 标志位意味着从 属更改了其状态到主设备通过设置MS (主从的)位在邻接交换期间。 因为有故障，RTR-B也抱怨序号。从属应该总跟随主设 备的序号。
　　第12行：RTR-B通 过发送第一DBD 重初始化邻接到3.3.3.2重选主设备和从属。
　　第13行-第14行：RTR-B从 3.3.3.2接受DBD (RTR-A)，表明它是从属，没有认可RTR-B的序号。 RTR-B宣称不认可此DBD因为重要和从属协商不完成。此DBD信息包为另一个路由器打算。
　　第15行：RTR-B收到从3.3.3.2的一个回复(RTR-A)为老DBD， 但太晚因为RTR-B已经重初始化邻接进程。
　　第16行：RTR-B不能认可此DBD因为是为"老"邻 接，RTR-B已经切断了。
　　此进程将重 复操作得不尽地。
　　解决方案
根据RFC 2328在接口达到双向状态以 后，第8.1部分，OSPF发送一个组播信息包为一个点到点的网络类型 。因为RTR-A设法形成邻接带有RTR-B和RTR-C，RTR-B收到为 RTR-C意味着的DBD信息包并且RTR-C收到为RTR-B意味着的DBD 信息 包。
　　解决此问题，更改网络类型在 所有 路由器到点对多 点。 这更改OSPF工作情况在双向状态以后发送单播信息包。 现在RTR-B收到为本身注定的仅信息包并且RTR-C收到为本身 注定的信息包。 更改网络类型这样保证OSPF路由器在PRI、 BRI或者拨号程序接口将形成邻接。
　　更改网络类型，输入以下配置命令，结束每条线路通过按Enter。 我们将更改RTR-B例如。
　　RTR-B#conf term
RTR-B(config)#int bri 0
RTR-B(config-if)#ip ospf network point-to-multipoint
RTR-B(config-if)#end
现在 如果我们查看 show命令为 RTR-B，我们能验证网络类型点对多点并且状态是充分的。
　　RTR-B#show ip ospf interface bri0
BRI0 is up, line protocol is up (spoofing)
   Internet Address 3.3.3.3/24, Area 2
   Process ID 1, Router ID 3.3.3.3, Network Type POINT_TO_MULTIPOINT, Cost: 1562
   Transmit Delay is 1 sec, State POINT_TO_MULTIPOINT,
   Timer intervals configured, Hello 30, Dead 120, Wait 120, Retransmit 5
     Hello due in 00:00:16
   Index 1/1, flood queue length 0
   Next 0x0(0)/0x0(0)
   Last flood scan length is 1, maximum is 1
   Last flood scan time is 0 msec, maximum is 0 msec
   Neighbor Count is 1, Adjacent neighbor count is 1
     Adjacent with neighbor 172.16.141.10
   Suppress hello for 0 neighbor(s)
RTR-B#show ip ospf neighbor
Neighbor ID     Pri   State           Dead Time   Address         Interface
172.16.141.10     1   FULL/  -        00:01:36    3.3.3.2         BRI0
