思科交换机指示灯详解

赵小黑

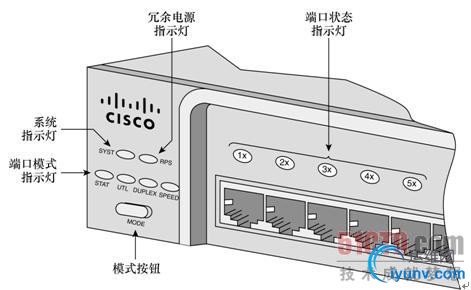

　　交换机指示灯

交换机指示灯	描述
系统指示灯	灭：系统未通电 绿色：系统已加电且运行正常 淡黄色：系统出现故障，发生了一个或多个POST错误
冗余电源指示灯	灭：没有冗余电源或冗余电源被关闭 绿色：冗余电源正常 绿色闪烁：连接了冗余电源，但不可用，因为它正在为其他设备供电 淡黄色：有冗余电源，但不正常 淡黄色闪烁：内部电源出现了故障，交换机由冗余电源供电

　　
端口指示灯显示模式端口指示灯显示模式描述端口状态
（STAT指示灯亮）灭：没有连接链路
绿色：连接了链路，但没有活动
绿色闪烁：链路上有数据流传输
交替显示绿色和淡黄色：链路出现了故障。
错误帧可能影响连接性。冲突过多、
循环冗余校验（CRC）错误、帧长错误和超
时错误都会导致链路故障
淡黄色：端口没转发数据（由于端口被管理性关闭）、
被挂起（由于地址非法）或为避免网络环路而被生成树协议（STP）挂起带宽使用情况
（UTL指示灯亮）绿色：以对数值指示当前占用的带宽
淡黄色：交换机通电后最大的带宽使用量
交替显示绿色和淡黄色：取决于交换机型号，具体情况如下：
对于Catalyst 2960-12、2960-24、2960C-24和2960T-24交换机，如果所有端口指示灯都为绿色，则使用的带宽不低于总带宽的50%；如果最右边的指示灯灭，则带宽使用率为25%~50%；依此类推，如果只有最左边的指示灯呈绿色，则带宽使用率低于0.0488%
对于Catalyst 2960G-12-EI交换机，如果所有端口指示灯都呈绿色，则带宽使用率不低于50%；如果第二个GBIC（吉比特接口转换器）模块插槽的指示灯不亮，则带宽使用率为25%~50%；如果两个GBIC模块插槽的指示灯都不亮，则带宽使用率低于25%；依次类推
对于Catalyst 2960G-24-EI和2960G-24-EI-DC交换机，如果所有端口指示灯都呈绿色，则带宽使用率不低于50%；如果第二个GBIC模块插槽的指示灯不亮，则带宽使用率为25%~50%；如果两个GBIC模块插槽的指示灯都不亮，则带宽使用率低于25%；依次类推
对于Catalyst 2960G-48-EI交换机，如果所有端口指示灯都呈绿色，则带宽使用率不低于50%；如果上面的那个GBIC模块插槽的指示灯不亮，则带宽使用率为25%~50%；如果两个GBIC模块插槽的指示灯都不亮，则带宽使用率低于25%；依次类推全双工模式
（FDUP指示灯亮）绿色：端口为全双工模式
灭：端口为半双工模式速度
（SPEED指示灯亮）绿色闪烁：端口的运行速度为1Gbit/s
绿色：端口的运行速度为100Mbit/s　　LAST_UPDATED2
