Module 4 Enhancing STP
本章要求掌握如下内容：
•         Explain the operation and purpose of Spanning Tree Protocol enhancements on a switched network
•         Configure Spanning Tree Protocol enhancements on a switched network
•         Tune and troubleshoot spanning tree on a multilayer switched network to enhance network performance, prevent network loops, and minimize downtime
增强内容：STP是第2层的协议，基于BPDU来工作。
l         特性
l         RSTP（Rapid STP .802.1W）
l         802.1S多STP
一、          特性：

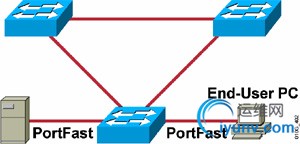

1.         Port fast 用于Access（端口上）和电脑之间，启到加速转发的效果，同时也加速STP收敛。



2.         Uplink fast 用于接入层（Access）SW与分布层连接的接入层设备上，由Block状态直接转为Forware状态，无须经过Listen、Learning。

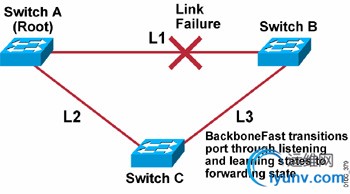

3.         Backbone Fast 用于所有的SW。加速收敛（30S）。当L1 Down时，SWB会发送一个劣等BPDU，告诉SWC，我SWB是Root，SWC经过和SWA沟通（使用Root Link Query BPDU查询），SWA告诉SWC，我SWA还活着呢。然后SWC告诉SWB，SWA还活着，它还是Root。


二、          RSTP（Rapid STP，802.1W），快速STP。RSTP是由I3E，基于802.1D，开发出来的。

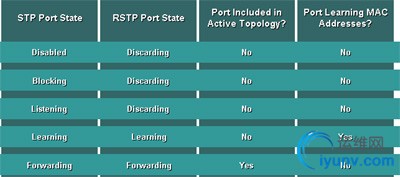

RSTP端口的状态：

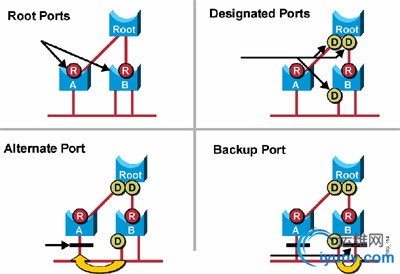

RSTP端口角色：


Alternate Port：在同一网段中，比指定端口成本稍高的端口。使用Keep-Alive来维持非Root的SW之间是否存活使用。
Backup Port：SWB收到自己指定端口的BPDU（环路），将其称为Backup Port。
RSTP BPDU 格式：



深蓝色部分（0和7）为传统STP所使用。RSTP在其基础之上，使用了6-1的部分。

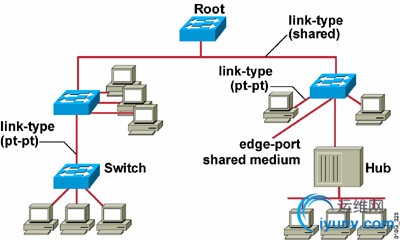

RSTP增加了一种端口，叫edge-port（边缘端口）；增加了两种Link-Type（共享和点对点），根据Link模式（如全双工为点对点，半双工为共享）。



TOP发生改变时，洪泛快速（传统STP由T到SW再到R）。而RSTP直接洪泛。
配置为RSTP边界端口的命令：Switch(config-if)# Spanning-tree portfast
强制端口充当点对点连接的命令：Switch(config-if)# Spanning-tree link-type point-to-point
三、          多重STP（MST 802.1S）
下图是一个MST的例子：



我们可以把多个相同配置的VLAN，当做成一个ST实例。这样，如上图，就有两个ST实例（多ST）。


而传统的ST（CST，也就是标准的802.1Q的STP），只能有一个实例（我们叫它CST）。劣势的是无法提供均衡。
MST类似PVST，但比其更好。MST可以将多条冗余的VLAN，当成多个ST实例。以使用负载均衡。



MST


MST区域（Regions）：相同配置ST实例共为一个区域。区域包含命令、版本号、VLAN关联表。

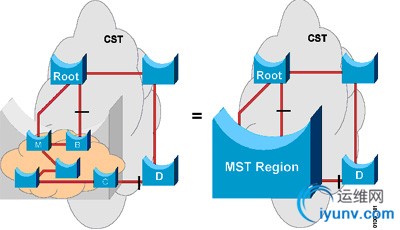

IST（内部ST）：把一些ST虚拟成一个ST，也就是说虚拟SW上的内部ST实例。如上图，左图等于右图。
该402。在启用MST后，PVST+操作停止，SW变为RSTP操作，SW不能同时使用MST和PVST+。
PVST和PVST+都是cisco专有：PVST：需要用ISL封装，可以实现第2层的负载均衡，每个VLAN一棵STP。
PVST+：支持在相同网络中同时存在CST(公共生成树)和PVST，PVST+可以用802.1Q封装。PVST+在Catalyst 802.1Q trunks上是自动启动的。也是每个Vlan一棵STP。也可以实现第2层的负载均衡。PVST+分成3种类型的区域：PVST区域/PVST+区域/单生成树区域。
四、          配置STP
1.       配置Portfast
Switch(config-if)#spanning-tree portfast

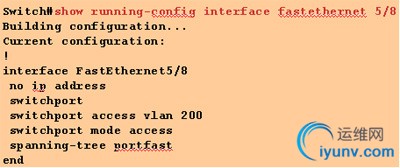

Switch#show running-config interface {{fastethernet| gigabitethernet} slot/port}|{port-channel pc_number}



2.       配置UPlinkFast
Switch(config)#spanning-tree uplinkfast [max-update-rate max_update_rate]
Switch# show spanning-tree uplinkfast



3.       配置Backbone
Switch(config)#spanning-tree backbonefast
Switch#show spanning-tree backbonefast



4.       配置检验MST
Switch(config)#spanning-tree mode mst
Enables Multiple Spanning Tree
Switch(config)#spanning-tree mst configuration
Enters MST configuration submode
Switch(config-mst)#name name
Sets the MST region name
Switch(config-mst)#revision rev_num
Sets the MST configuration revision number
Switch(config-mst)#instance inst vlan range
Maps the VLANs to an MST instance
Switch#show spanning-tree mst configuration



Instance（实例）0缺省情况下所有的VLAN都属于实例0。
Switch#show spanning-tree mst X
（X为数字，MST实例）
