选项
| 缺省设置
| 说明
|
用户名/密码
| admin/admin
| 使用该帐号登录Web设置页面
[/td] |
LAN口IP地址
| IP地址:192.168.1.1
子网掩码:255.255.255.0
| 办公区内用户可以通过该地址对酒店路由器进行管理。通常不需要更改这个地址
[/td] |
DHCP
(Dynamic Host Configuration Protocol,动态主机设置协议)
| DHCP服务器启动,可分配地址的范围为:
192.168.1.2~192.168.1.254
| 酒店路由器为当前办公区局域网内计算机提供了DHCP服务器功能,要使用该项功能先要将计算机设置为自动获得IP地址,具体请参见“12.2.1 自动获取IP地址”
[/td] |
WAN口
| 启用且上网方式为DHCP
| 带宽缺省为100Mbps
[/td] |
ISP
| 电信
| -
[/td] |
WAN速率和双工
| 10/100M自适应
| -
[/td] |
广播风暴抑制
| 禁用
| 启用广播风暴抑制功能可以有效地抑制大量广播报文的传播,避免网络拥塞,保证网络业务的正常运行。
具体请参见“4.2.1 端口设置”
[/td] |
端口镜像
| 禁用
| 启用端口镜像可将被镜像端口的报文复制到镜像端口,以进行网络检测和故障排除。
具体请参见“4.2.2 设置端口镜像”
[/td] |

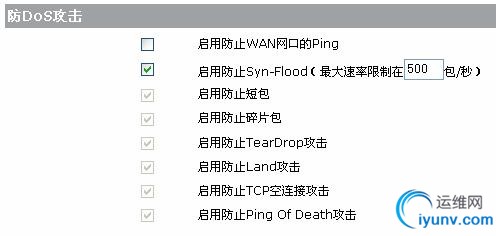

防火墙
| 部分启用
| 启用功能:防止短包、碎片包、TearDrop攻击、Land攻击、TCP空连接攻击、Ping Of Death攻击、Syn-Flood攻击。
禁用功能:防止WAN口的Ping。
具体请参见“5.2.2 设置防火墙”
[/td] |
远程管理
| 禁用
| 启用远程管理,用户可以通过WAN口访问并管理酒店路由器。
具体请参见“7.4 远程管理”
[/td] |
UPnP(Universal Plug and Play,通用即插即用)
| 禁用
| 具体请参见“5.2.3 设置UPnP”
[/td] |
ALG(Application Level Gateway,应用层网关)
| 启用
| 具体请参见“5.3.3 设置ALG应用”
|
导航栏
| 页签
| 页面说明
|
系统维护

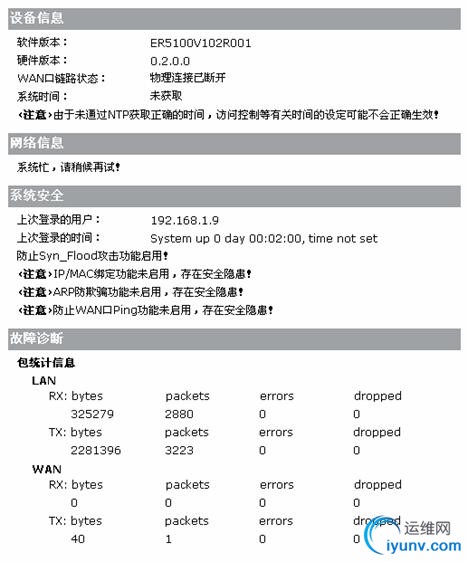

| 状态
| 查看设备的软硬件版本,WAN口、LAN口的状态信息等
[/td] |

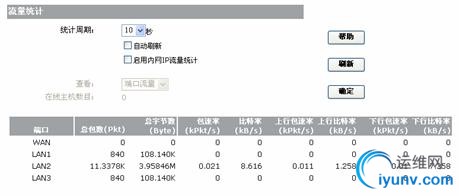

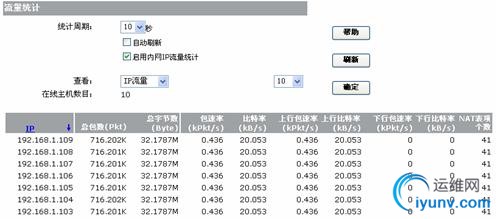

流量统计
| 查看设备各端口的流量和局域网IP的流量,以及查看当前在线主机的数目
[/td] |
日志
| 查看设备的日志信息
[/td] |
维护
| 查看设备的故障定位信息、运行状态信息
[/td] |

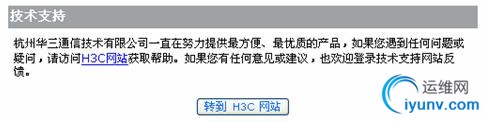

技术支持
| 链接到H3C网站以获取帮助
[/td] |

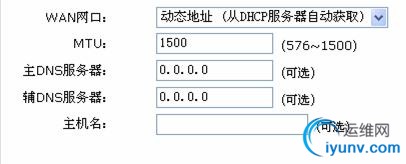

WAN设置

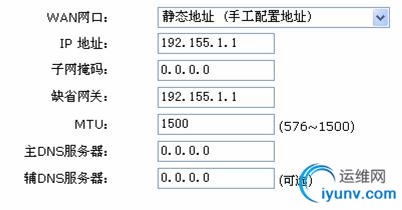

| 连接到因特网

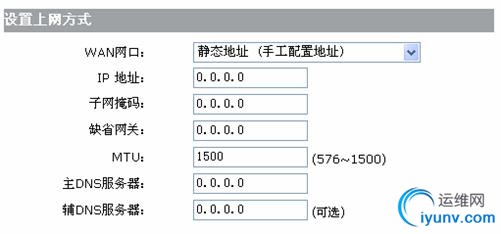

| 设置WAN口上网方式
[/td] |
MAC地址克隆
| 修改WAN口MAC地址
[/td] |
网口模式
| 设置WAN口的连接速度和双工模式
[/td] |
静态NAT
| 使用公网IP地址池进行地址转换,以及进行私网与公网的一对一IP地址映射
[/td] |
LAN设置

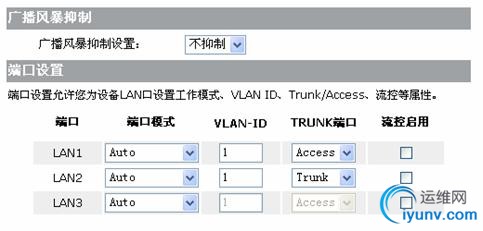

| 端口设置
| 设置LAN口的端口模式、VLAN信息、广播风暴抑制以及流控
[/td] |

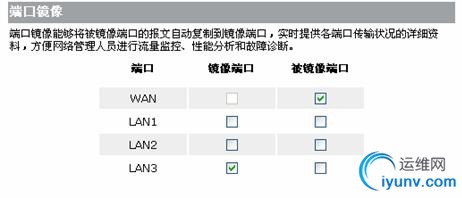

端口镜像
| 设置镜像端口和被镜像端口,用于网络流量监控、网络检测和故障排除
[/td] |
DHCP客户列表
| 查看局域网中的DHCP客户端
[/td] |
办公区管理
| 办公区局域网设置
| 设置办公区VLAN ID, IP地址,以及DHCP服务器
[/td] |
办公区QoS
| 设置办公区流量限速,NAT表项限制
[/td] |

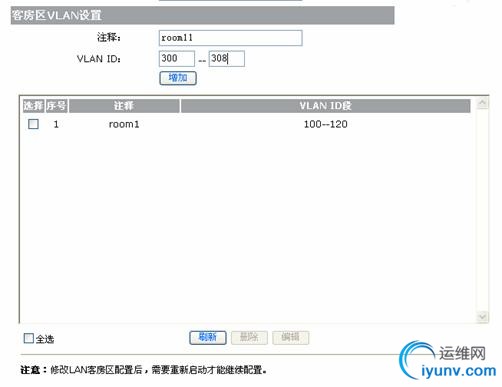

客房区管理
| 客房区局域网设置
| 设置客房区的IP网段,每房间的限制数,以及VLAN ID段
[/td] |
客房区QoS
| 设置办公区流量限速,NAT表项限制
[/td] |
访问控制

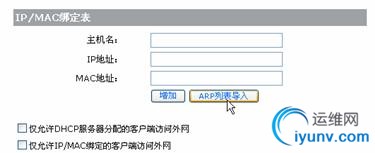

| IP/MAC绑定
| 控制办公区局域网内的计算机访问因特网,防止ARP攻击
[/td] |

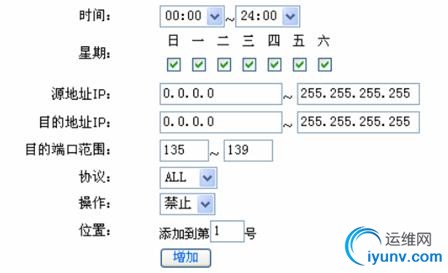

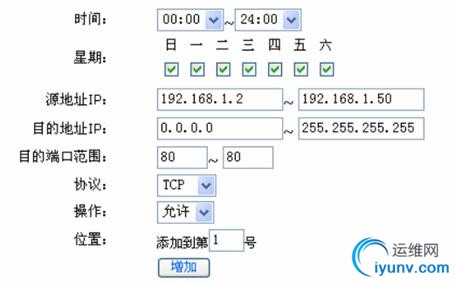

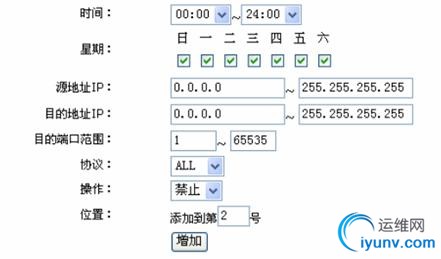

访问控制
| 通过时间、星期、源IP地址、目的IP地址、目的端口、协议类型等条件控制局域网内的计算机访问因特网
[/td] |
URL过滤
| 用于禁止办公区局域网内计算机访问因特网上的某些网站
[/td] |

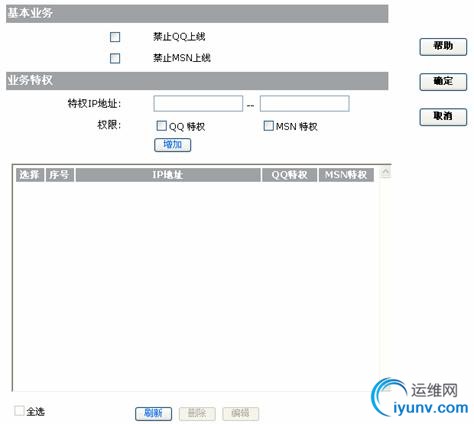

业务控制
| 用于控制办公区局域网内的计算机使用QQ或MSN
[/td] |
安全设置

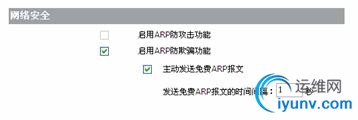

| ARP防攻击
| 用于防止ARP攻击和ARP欺骗,保证办公区局域网内计算机正常上网
[/td] |
防火墙
| 用于保护设备和局域网内计算免受网络攻击
[/td] |
UPnP
| 用于实现NAT穿透,解决某些传统业务不能穿越NAT的问题
[/td] |
系统服务
| 虚拟服务器
| 设置内部服务器提供给因特网用户访问
[/td] |
端口触发
| 设置某些应用的触发端口,保证该应用的正常运行
[/td] |
ALG应用
| 启用/禁用ALG应用,缺省情况下启用,无需修改
[/td] |
动态域名
| 设置设备的动态域名,方便外部用户访问
[/td] |

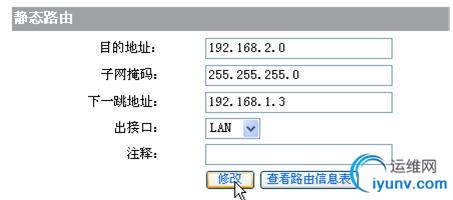

路由设置

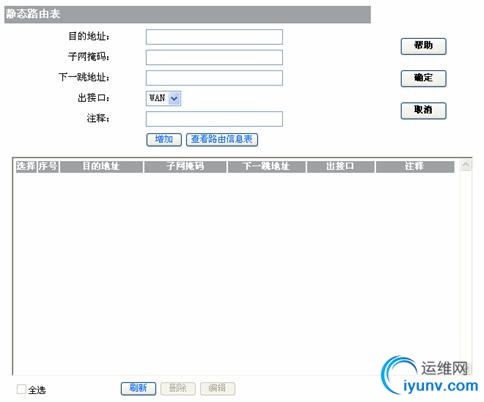

| 静态路由
| 手工指定路由
[/td] |
设备管理
| 时间设置
| 设置系统时间
[/td] |

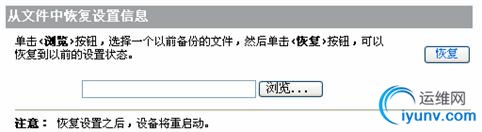

设置信息
| 备份系统设置信息、从文件中恢复设置信息、恢复到出厂设置
[/td] |
软件升级
| 升级软件
[/td] |
远程管理
| 通过Web或Telnet方式远程管理设备
[/td] |

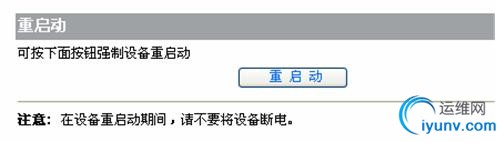

重启动
| 重启设备
[/td] |
修改密码
| 修改设备的登录密码
[/td] |
诊断工具

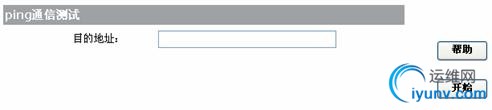

| Ping
| 使用Ping测试,测试设备和其它网络设备之间的连接是否正常
[/td] |
Tracert
| 使用路由跟踪测试,测试设备到某计算机或网络设备所经过的链路是否正常
|

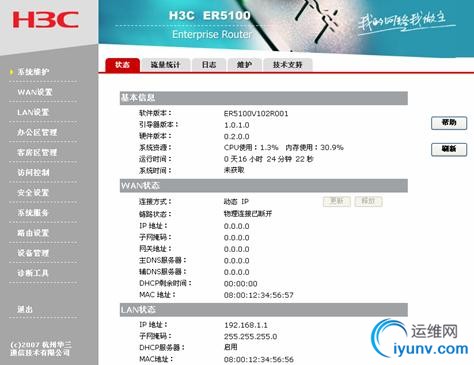

界面项
| 描述
|
连接方式
| 显示WAN口的上网方式,包含3种:PPPoE、静态IP、动态IP
[/td] |
链路状态
| 显示对应WAN口的当前链路状态
l “物理连接已断开”表示WAN口连接的网线已断开或线路发生故障。
l “线路正常”链路检测成功或该接口有IP地址但没有启用链路检测功能。
l “端口禁用”表示该接口被禁用。
l “接口空闲”表示该接口物理链路正常,但该接口不进行工作。比如主接口工作正常时,备份接口就处于该状态。
l “连接中”表示PPPoE或DHCP上网方式下,正在与服务器的连接过程中
[/td] |
IP地址
| 显示WAN口当前的IP地址
[/td] |
子网掩码
| 显示WAN口当前的子网掩码
[/td] |
网关地址
| 显示WAN口当前的网关地址
[/td] |
DHCP剩余时间
| 显示DHCP租约的剩余时间
[/td] |
主DNS服务器
| 可选项,输入ISP提供的主DNS服务器地址,也可以自行设置
[/td] |
辅DNS服务器
| 可选项,输入ISP提供的辅DNS服务器地址,也可以自行设置
[/td] |
MAC地址
| 显示WAN口当前生效的MAC地址(设置WAN口MAC克隆后,此处会相应改变)
[/td] |
| 建立对应WAN口的链路连接,只在当前连接方式为“PPPoE”方式下有效
[/td] |
| 断开对应WAN口的链路连接,只在当前连接方式为“PPPoE”方式下有效
[/td] |
| 释放现在的IP地址,只在当前连接方式为“动态IP”方式下有效
[/td] |
| 更新获取的IP地址,只在当前连接方式为“动态IP”方式下有效
|
术语缩写
| 英文全称
| 中文名称
| 含义
|
100Base-TX
| 100Base-TX
| 100Base-TX
| 100Mbit/s基带以太网规范,使用两对5类双绞线连接,可提供最大100Mbit/s的传输速率。
[/td] |
10Base-T
| 10Base-T
| 10Base-T
| 10Mbit/s基带以太网规范,使用两对双绞线(3/4/5类双绞线)连接,其中一对用于发送数据,另一对用于接收数据,提供最大10Mbit/s传输速率。
[/td] |
DDNS
| Dynamic Domain Name Service
| 动态域名服务
| 动态域名服务(Dynamic Domain Name Service),能实现固定域名到动态IP地址之间的解析。
[/td] |
DHCP
| Dynamic Host Configuration Protocol
| 动态主机配置协议
| 动态主机配置协议(Dynamic Host Configuration Protocol)为网络中的主机动态分配IP地址、子网掩码、网关等信息。
[/td] |
DHCP Server
| Dynamic Host Configuration Protocol Server
| DHCP 服务器
| 动态主机配置协议服务器(Dynamic Host Configuration Protocol Server)是一台运行了DHCP动态主机配置协议的设备,主要用于给DHCP客户端分配IP地址。
[/td] |
DNS
| Domain Name Service
| 域名服务
| 域名服务(Domain Name Service)将域名解析成IP地址。DNS信息按等级分布在整个因特网上的DNS服务器间,当我们访问一个网址时,DNS服务器查看发出请求的域名并搜寻它所对应的IP地址。如果该DNS服务器无法找到这个IP地址,就将请求传送给上级DNS服务器,继续搜寻IP地址。例如,www.yahoo.com 这个域名所对应的IP地址为 216.115.108.243。
[/td] |
DoS
| Denial of Service
| 拒绝服务
| 拒绝服务(Denial of Service)是一种利用合法的方式请求占用过多的服务资源,从而使其他用户无法得到服务响应的网络攻击行为。
[/td] |
DSL
| Digital Subscriber Line
| 数字用户线路
| 数字用户线(Digital Subscriber Line)这种技术使得数字数据和仿真语音信号都可以在现有的电话线路上进行传输。目前比较受家庭用户青睐的是ADSL接入方式。
[/td] |
Firewall
| Firewall
| 防火墙
| 防火墙(Firewall)技术保护您的计算机或局域网免受来自外网的恶意攻击或访问。
[/td] |
FTP
| File Transfer Protocol
| 文件传输协议
| 文件传输协议(File Transfer Protocol)是一种描述网络上的计算机之间如何传输文件的协议。
[/td] |
HTTP
| Hypertext Transfer Protocol
| 超文本传送协议
| 超文本传送协议(Hypertext Transfer Protocol)是一种主要用于传输网页的标准协议。
[/td] |
Hub
| Hub
| 集线器
| 共享式网络连接设备,工作在物理层,主要用于扩展局域网规模。
[/td] |
ISP
| Internet Service Provider
| 因特网服务提供商
| 因特网服务提供商(Internet Service Provider),提供因特网接入服务的提供商。
[/td] |
LAN
| Local Area Network
| 局域网
| 局域网(Local Area Network)一般指内部网,例如家庭网络,中小型企业的内部网络等。
[/td] |
MAC address
| Media Access Control address
| 介质访问控制地址
| 介质访问控制地址(Media Access Control address),MAC地址是由厂商指定给设备的永久物理地址,它由6对十六进制数字所构成。例如:00-0F-E2-80-65-25。每一个网络设备都拥有一个全球唯一的MAC地址。
[/td] |
NAT
| Network Address Translation
| 网络地址转换
| 网络地址转换(Network Address Translation),可以把局域网内的多台计算机通过NAT转换后共享一个或多个公网IP地址,接入Internet,这种方式同时也可以屏蔽局域网用户,起到网络安全的作用。通常共享上网的宽带路由器都使用这个技术。
[/td] |
Ping
| Packet Internet Grope
| 因特网包探测器
| Ping 命令是用来测试本机与网络上的其它计算机能否进行通信的诊断工具。Ping命令将报文发送给指定的计算机,如果该计算机收到报文则会返回响应报文。
[/td] |
PPP
| Point-to-Point Protocol
| 点对点协议
| 点对点协议(Point-to-Point Protocol)是一种链路层通信协议。
[/td] |
PPPoE
| PPP over Ethernet
| 点对点以太网承载协议
| 点对点以太网承载协议(PPP over Ethernet)在以太网上承载PPP协议封装的报文,它是目前使用较多的业务形式。
[/td] |
QoS
| Quality of Service
| 服务质量
| 服务质量(Quality of Service)是用来解决网络延迟和阻塞等问题的一种技术。当网络过载或拥塞时,QoS 能确保重要业务量不受延迟或丢弃,同时保证网络的高效运行。
[/td] |
RJ-45
| RJ-45
| RJ-45
| 用于连接以太网交换机、集线器、路由器等设备的标准插头。直连网线和交叉网线通常使用这种接头。
[/td] |
route
| route
| 路由
| 基于数据的目的地址和当前的网络条件,通过有效的路由选择能够到达目的网络或地址的出接口或网关,进行数据转发。具有路由功能的设备称作路由器(router)。
[/td] |
TCP
| Transfer Control Protocol
| 传输控制协议
| 传输控制协议(Transfer Control Protocol)是一种面向连接的、可靠的传输层协议。
[/td] |
TCP/IP
| Transmission Control Protocol/Internet Protocol
| 传输控制协议/网际协议
| 传输控制协议/网际协议(Transmission Control Protocol/Internet Protocol),网络通信的基本通信协议簇。TCP/IP定义了一组协议,不仅仅是TCP和IP。
[/td] |
Telnet
| Telnet
| Telnet
| 一种用来访问远程主机的基于字符的交互程序。Telnet允许用户远程登录并对设备进行管理。
[/td] |
UDP
| User Datagram Protocol
| 用户数据报协议
| 用户数据报协议(User Datagram Protocol)是一种面向非连接的传输层协议。
[/td] |
UPnP
| Universal Plug and Play
| 通用即插即用
| 通用即插即用(Universal Plug and Play),支持UPnP的设备彼此可自动连接和协同工作。
[/td] |
WAN
| Wide Area Network
| 广域网
| 广域网(Wide Area Network)是覆盖地理范围相对较广的数据通信网络,如因特网。
|
