iptables的SNAT和DNAT地址转换配置实例

rgsfew

首先介绍一下实验环境，一共打开三台虚拟机，win7客户机作为内部局域网的终端设备；中间的Linux-2作为内部局域网的网关以及连接外网的设备；Linux-1作为外网的web服务器设备。
（其实这个实验是接着上次的实验继续做的）

查看Linux-2的网卡属性需要配置两块网卡（不知怎么添加的看上一篇博客），一块作为外网连接，一块作为内部的网卡。IP地址配置如下。

两块网卡配置完成，测试一下跟另外两台PC机是否能够互联互通。

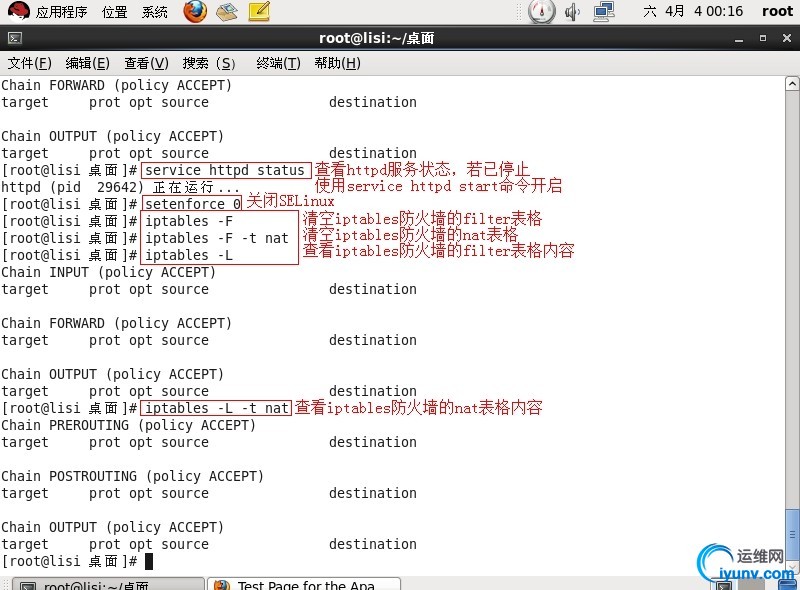

此时开启Linux-1的web服务，关闭SELinux策略，清空防火墙条目。

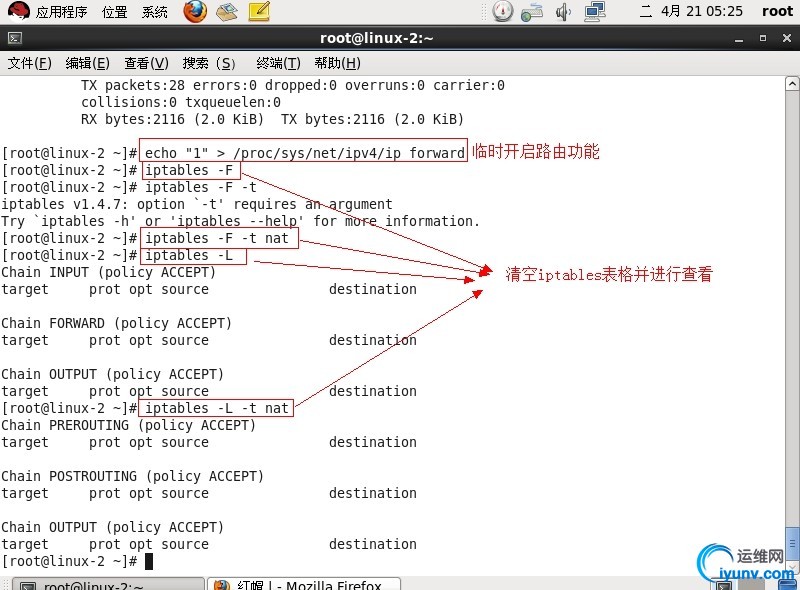

开启Linux-2临时的或直接开启路由功能，同时也清空防火墙规则。

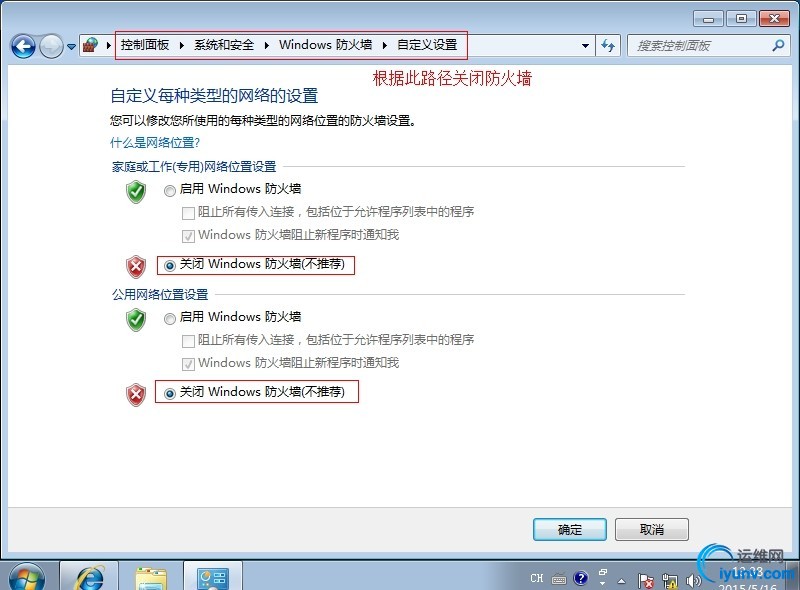

此时的win7客户端应该可以访问Linux-1搭建的web服务。Win7客户机自身的防火墙需要关闭。

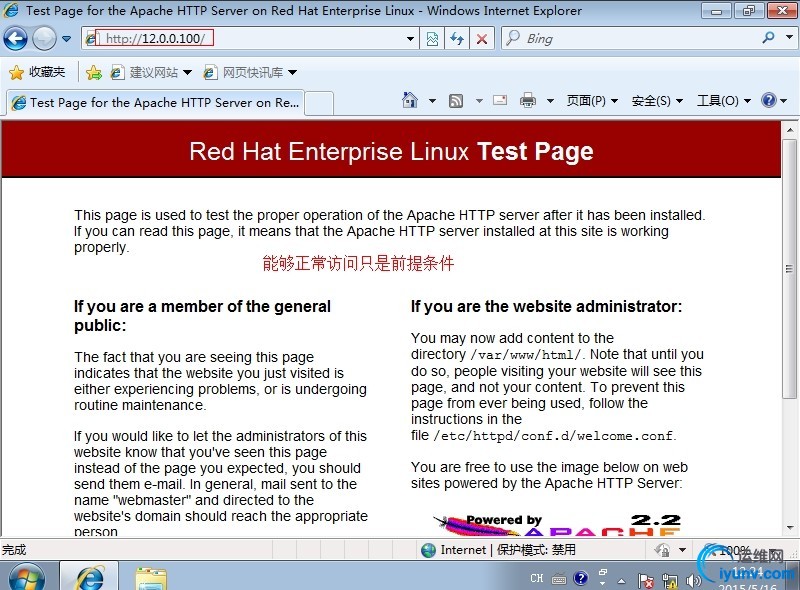

打开IE浏览器，输入IP地址进行访问。

此时到Linux-1服务器上面看一下web日志文件，在/etc/httpd/logs目录下的access_log里面有成功访问的日志信息，这里可以看到192.168.100.120的网络的地址访问了自己的httpd服务。

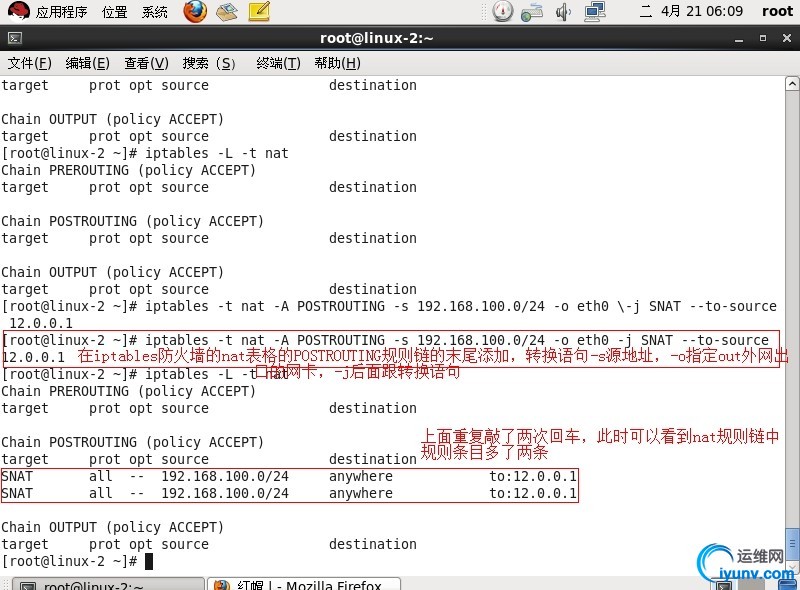

现在在Linux-2上设置iptables表格的SNAT地址转换条目。如下其中：iptables是命令关键字；-t指定表格为nat；-A指定规则链并添加至末行，POSTROUTING表示转发后规则链；-s指定源地址此处指定了一个网段；-o表示指定出站口的网卡（是对于内部局域网来说的）；-j后面是规则语句，大写SNAT表示对源地址进行转换；--to-source 12.0.0.1源地址转换为12.0.0.1的地址。

现在再次重新打开win7客户机的来访问Linux搭建的web网站（最好是关闭浏览器再重新打开）。

回到Linux-1再次查看httpd服务的日志文件，可以看到此时的后面有两条访问记录是12.0.0.1的地址，也就是经过SNAT转换之后访问的地址。

下面进行DNAT目标地址转换实验。
首先需要在win7客户机上搭建IIS服务，也就相当于web服务，用于后面的测试验证。如图：在控制面板→程序→程序和功能→打开和关闭Windows功能中进行安装，直接确定等安装完成就行了。

此时使用win7访问自己搭建的web服务进行测试，应该是没问题的。

下面还是在Linux-2上面做DNAT的规则条目，此处的-A指定的是nat表格中PREROUTING规则链也就是转发前规则链；-d指定的是目标地址，也就是本机的外网卡IP地址；-i表示input进站口（是对于内部局域网来说的）；-p指定访问到本机的tcp协议和80端口号；-j后面的是DNAT目标转换，--to-destination跟目标IP地址。
规则条目创建完成之后，可以使用命令iptables -L -t nat查看。

此时用Linux来访问win7搭建的web服务，能够正常访问表示做对了。

经验总结：在做DNAT之前，SNAT是必须要做的（因为要有来有回）。
SNAT是将源地址进行转换，也就是在经过本Linux时会将原来的IP地址转换为之前设置好的iptables规则条目中的IP地址。是先进行路由转发再进行使用iptables规则链（说白了就是先变再发）。
DNAT是将目标地址进行转换，转换的顺序是先进行转发，到达含有iptables规则链的服务器时再根据规则链进行IP地址转变。
OK实验到此结束，谢谢！！！
