drbd+keepalived nfs高可用方案实践

212dqw

                      系统CentOS 6.5 X64
实验环境：
    系统CentOS 6.5 X64

    Ip：172.16.25.162  172.16.25.163
    epel源
    每台主机有/dev/sdb1: 1073 MB挂载点/test供drbd使用
    先升级nfs先关组件：

yum updatenfs-utilsnfs-utils-lib nfs4-acl-tools

yum updaterpcbind

一、安装配置
安装配置drbd：
[iyunv@master~]#wget http://oss.linbit.com/drbd/8.3/drbd-8.3.16.tar.gz
[iyunv@master~]#tarzxvfdrbd-8.3.16.tar.gz
[iyunv@master~]#./configure --prefix=/usr/local/drbd--with-km     #--with-km是启用内核模块
[iyunv@master~]#make KDIR=/usr/src/kernels/2.6.32-431.el6.x86_64   #KDIR随系统而变
[iyunv@master~]#make install
[iyunv@master~]#mkdir -p /usr/local/drbd/var/run/drbd
[iyunv@master~]#cp /usr/local/drbd/etc/rc.d/init.d/drbd  /etc/rc.d/init.d/
[iyunv@master~]#chkconfig --add drbd; chkconfigdrbd on
[iyunv@master~]#cp drbd/drbd.ko/lib/modules/2.6.32-431.el6.x86_64/kernel/lib/
[iyunv@master~]#modprobe drbd
[iyunv@master~]#lsmod |grepdrbd      #验证drbd模块是否加载成功

1、  准备底层存储设备：一块硬盘、软raid、LVM逻辑卷、甚至另一个drbd设备（drbd叠加）
2、准备网络配置：

推荐（不是必须）在专用的、直连的、千兆的网络上运行drbd。如果通过交换机运行drbd，建议设置一个热备的交换机同时the Linux bonding driver (in active-backup mode) is recommended

注意三点：

    1) Our two DRBD hosts each have a currently unused network interface, eth1,with IP addresses           10.1.1.31 and 10.1.1.32 assigned to it, respectively.
    2) No other services are using TCP ports 7788 through 7799 on eitherhost.
    3) The local firewall configuration allows both inbound and outboundTCP connections between the         hosts over these ports
3、配置drbd
drbd所有配置均在/etc/drbd.conf，默认的，该配置文件只是一个‘框架’，有如下两行

    include"/etc/drbd.d/global_common.conf";

include"/etc/drbd.d/*.res";

/etc/drbd.d/global_common.conf包含drbdglobal和common段的设置，*.res文件每个包含一个resource段的配置。

注意：确保每个节点上drbd的配置文件保持一致

实验环境配置文件
    global {
        usage-count yes;
    }
    common {
        protocol C;           # A 数据一旦写入磁盘并发送到网络中就认为完成了写入操作
                              # B 收到接收确认就认为完成了写入操作
                              # C 收到写入确认就认为完成了写入操作
    }
    resource r0 {
        on master {    #master为主机名，配置文件里必须和uname–n输出的一致，不一致会导致no resources defined!
        device   /dev/drbd1;
        disk     /dev/sdb1;address  172.16.25.162:7789;
        meta-disk internal;}on slave {device   /dev/drbd1;
        disk     /dev/sdb1;
        address  172.16.25.163:7789;
        meta-disk internal;
        }
    }

4、初始化resource

   1) 创建设备元数据，该步骤只在设备初始化时执行一次，在两台server分别执行

       [iyunv@master~]#drbdadm create-md r0(resource名称)

一台报错：drbdadm create-md r0: exited with code 40

解决方法：dd if=/dev/zero of=/dev/sdb1 bs=1M count=10（count数量不限，主要是为了清除/dev/sdb1上的分区信息）。成功截图如下

5、启动drbd

[iyunv@master~]#/etc/init.d/drbd start

刚启动时，两台机器上drbd状态均为secondary

在drbd主上执行drbdsetup/dev/drbd0 primary -o，将drbd状态改为primary（无此步，会导致格式化/dev/drbd0时报错）。执行过此命令以后，可以通过drbdadmprimary/secondary r0来切换主被动状态

6、挂载drbd设备

现在可以把主机上的DRBD设备挂载到一个目录上进行使用.备机的DRBD设备无法被挂载,因为它是
用来接收主机数据的,由DRBD负责操作.

在drbd primary节点（否则格式化会报错Wrong medium type while trying to determine filesystem size）

[iyunv@master ~]#mkfs.ext4/dev/drbd1

[iyunv@master~]#mount /dev/drbd1 /test
二、使用管理
1、状态查看
    drbd-overview 或者

       [iyunv@master ~]# cat /proc/drbd

version: 8.3.16 (api:88/proto:86-97)

GIT-hash: a798fa7e274428a357657fb52f0ecf40192c1985 build byroot@master, 2015-03-29 15:25:43

   1: cs:Connectedro:Secondary/Secondary ds:Inconsistent/Inconsistent Cr-----

    ns:0 nr:0 dw:0 dr:0 al:0 bm:0 lo:0 pe:0ua:0 ap:0 ep:1 wo:f oos:1044124

cs: connect state  ro:表示角色信息  ds: 磁盘状态信息Inconsistent/UpToDatens/nr:网络发送/接收的数据包信息dw/dr:设备读写信息

“/proc/drbd”中显示了drbd当前的状态。第一行的Secondary/Secondary 表示两台主机的状态,都是”备机”状态.ds是磁盘状态,都是”不一致”状态. 这是由于DRBD无法判断哪一方为主机,以哪一方的磁盘数据作为标准数据.所以,我们需要初始化一个主机。在master server执行：

[iyunv@master ~]#drbdsetup /dev/drbd1 primary –o或者

    [iyunv@master ~]#drbdadm primary r0

    再看两台的/proc/drbd

    倒数第二行可以看到正在从主向备同步数据

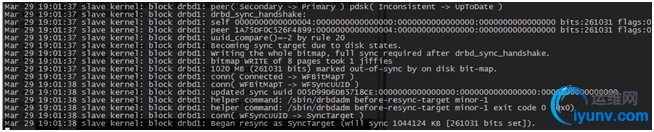

    日志变化(/var/logs/message)
    主机：

    备机：

2、DRBD的主备机切换

有时,你需要将DRBD的主备机互换一下.可以执行下面的操作:
在主机上,先要卸载掉DRBD设备.

[iyunv@master /]# umount /mnt/drbd1

将主机降级为”备机”.

[iyunv@master /]# drbdadm secondary r0

[iyunv@master /]# cat /proc/drbd

version: 8.0.4 (api:86/proto:86)

SVN Revision: 2947 build by root@g105-1, 2007-07-28 07:13:14

    1: cs:Connectedst:Secondary/Secondaryds:UpToDate/UpToDate C r---
    ns:0 nr:5 dw:5 dr:0 al:0 bm:0 lo:0 pe:0ua:0 ap:0
    resync: used:0/31 hits:0 misses:0starving:0 dirty:0 changed:0
    act_log: used:0/127 hits:0 misses:0starving:0 dirty:0 changed:0

现在,两台主机都是”备机”.

在备机slave上,将它升级为”主机”.

[iyunv@slave /]# drbdadm primary r0

[iyunv@slave /]# cat /proc/drbd

version: 8.0.4 (api:86/proto:86)

SVN Revision: 2947 build by root@g105-2, 2007-07-28 07:13:14

    1: cs:Connectedst:Primary/Secondaryds:UpToDate/UpToDate C r---
    ns:0 nr:5 dw:5 dr:0 al:0 bm:0 lo:0 pe:0ua:0 ap:0
    resync: used:0/31 hits:0 misses:0starving:0 dirty:0 changed:0
    act_log: used:0/127 hits:0 misses:0starving:0 dirty:0 changed:0
    现在,slave成为了”主机”.你可以把它的/dev/drbd1进行挂载和使用了.同样,数据会被同步到
         master的/dev/drbd0上

三、配合keepalived实现自动fail-over
    Keepalived配置文件主机：
    ! Configuration File for keepalived
    global_defs {
        notification_email {
            acassen@firewall.loc
            failover@firewall.loc
            sysadmin@firewall.loc
        }
        notification_email_from Alexandre.Cassen@firewall.loc
        smtp_server 192.168.200.1
        smtp_connect_timeout 30
        router_id LVS_DEVEL
    }
    vrrp_scriptchk_nfs {
        script "/etc/keepalived/check_nfs.sh"
        interval 5
    }
    vrrp_instance VI_1 {
        state MASTER
        interface eth0
        virtual_router_id 51
        priority 100
        advert_int 1
        authentication {
            auth_type PASS
            auth_pass 1111
        }
        track_script {
            chk_nfs
        }
    notify_stop /etc/keepalived/notify_stop.sh
    notify_master /etc/keepalived/notify_master.sh
    virtual_ipaddress {
        172.16.200.234/24
    }
}
备机：
! Configuration File for keepalived
global_defs {
    notification_email {
        acassen@firewall.loc
        failover@firewall.loc
        sysadmin@firewall.loc
    }
    notification_email_from Alexandre.Cassen@firewall.loc
    smtp_server 192.168.200.1
    smtp_connect_timeout 30
    router_id LVS_DEVEL
    }
vrrp_instance VI_1 {
    state BACKUP
    interface eth1
    virtual_router_id 51
    priority 90
    advert_int 1
    authentication {
        auth_type PASS
        auth_pass 1111
    }
    notify_master /etc/keepalived/notify_master.sh
    notify_backup /etc/keepalived/notify_backup.sh
    virtual_ipaddress {
        172.16.200.234/24
    }
}


四、系列验证实验：
nfs服务端配置：/test *(sync,rw,no_root_squash)
1、  自动切换测试：
关闭主上keepalived，会按照预期流程走。关闭主上nfs----卸载资源设备----主drbd降级----备drdb升级----备挂载资源设备----备启动nfs服务。但是在客户端看来，切换时间过长，切换后打开文件约有1.5分的延时，如图

2、连续写测试
1）在nfs客户段执行for i in {1..500};do dd if=/dev/zero of=/ljk/$i.filebs=1M count=1;done

（/ljk为客户端挂载点，用dd向挂载点内写入500个1M的文件）。执行过程中在主关闭keepalived，验证写入过程是否会中断

经验证，写入过程没有中断，但中会出现一段时间的延时（同样比正常慢了1.5分左右）

2）客户端从其他目录向挂载点拷贝文件,中途开启原主的keepalived（vip自动切回主，产生一次切换动作）

正常拷贝：time cp -av/data0/songjian/dhmh/* /ljk/用时1m57s

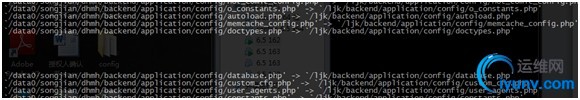

有切换动作拷贝：在下图所示文件处产生停顿，最终用时3m43

检查切换过程产生中断可能受影响的文件和原文件是否一致，经md5sum验证，切换过程中受影响复制产生延迟的文件内容未受影响

经验证，拷贝过程不中断，并且文件状态亦为受到切换动作的影响
3、连续读测试

客户端挂载点向其他目录拷贝文件，如下图文件出产生延时

Md5sum验证文件一致性ok，如下图

疑问：关于切换动作导致的延迟时间问题，是哪里导致了切换过程中出现延时；是否文件量越大延迟时间越长；在nfs客户端测试
在不同数量、大小的文件中打开统一文件测试延时
FilesystemSizeUsedAvailUse% Mounted on
172.16.25.234:/test  1004M197M 757M  21% /ljk
197M小文件，切换后随即打开文件延时1m47s
172.16.25.234:/test  1004M 461M  492M  49% /ljk
461M小文件，切换后随即打开文件延时2m16s
172.16.25.234:/test  1004M 641M  313M  68% /ljk
641M小文件，切换后随即打开文件延时2m45s
192.168.0.234:/test           3.0G 2.5G  393M  87% /ljk
2.5G中大文件，切换后随即打开文件延时1m45
同样在641M小文件的前提：切换动作后，隔一段(3分钟)再打开文件，无延时
另外，在nfs server上主备切换后，在新的nfs server打开文件无延时，故可排除drbd层面的原因。

关于延时最终结论：nfs服务从主切换到备，从系统日志
May 22 00:10:58 slave kernel: NFSD: Using/var/lib/nfs/v4recovery as the NFSv4 state recovery directory
May 22 00:10:58 slave kernel: NFSD: starting 90-second grace period
看出相当于一次nfs服务重启操作，有一个90s的平滑重启过程，延时时间与文件数量及大小无关。
也再一次验证了drbd提供的数据一致性功能（包括文件的打开和修改状态等），在客户端看来，真个切换过程就是‘一次nfs重启’（主nfs停，备nfs启）。
