OSPF转发地址研究

hueel

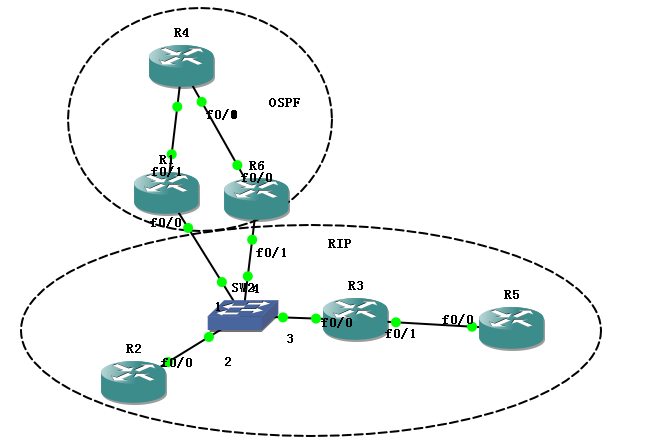

试问R1上做RIP到OSPF的重分发，redistribute rip subnets metric-type 1 metric 1000，

请问R4上看到R2，R3，R4的Metric分别为多少？

是1000，还是1010还是1020？显然你猜错了。

这要分两种类型来讨论：

第一种：将R1的fa0/0不宣告进OSPF。

第二种：将R1的f0/0宣告进OSPF。

如果不宣告进OSPF，那么metric=到达ASBR的metric+重分发时的metric=1010。

如果宣告进OSPF，那么metric=到达Fa的metric+重分发时的metric=1020。

解释说明：

FA是Forwarding Address的简写。FA是ASBR通告的TYPE 5 LSA中的字段，它的作用是告诉OSPF域内的路由器如何能够更快捷地到达LSA 5所通告路由的下一跳地址。以免OSPF内部路由器在广播网络上以ASBR为下一跳，再由ASBR自己转发到正确的下一跳，而产生额外的路由。简单来说，FA字段的作用类似于BGP协议中的“第三方下一跳”概念，主要在广播共享网络中起作用。

5类LSAFA字段可以为全0或者非0两种选择，有以下几个规则：

1、当与引入路由的下一跳关联（互连）的接口没有启动OSPF时，FA设置为0；

2、当下列所有条件均满足的情况下，TYPE 5 LSA中FA字段设置为非0：

1、在ASBR上，与引入外部路由下一跳关联的接口启动了OSPF，即位于Network

命令范围内。

2、在ASBR上，与引入外部路由下一跳关联的接口不能配置被动接口；

//前两个规则是确保LSA能够被通告。

3、在ASBR上，与引入外部路由下一跳关联的接口配置的OSPF网络类型不能是P2P或P2MP。

//确保网络类型是Broadcast或NBMA的共享网络。

在满足以上条件后，5类LSA的转发地址为连接外部路由下一跳的接口IP。

FR是如何影响OSPF的路由选择的？

1、计算外部路由时，首先检查通告TYPE 5 LSA的ASBR是否存在，否则忽略该LSA；

2、检查TYPE 5 LSA的FA地址是否为0。如为0，说明路由必须经过ASBR转发，那么优选到ASBR metric最短的路径。当有多个最短路径时，优选从较大area ID学习到的。

3、如果FA非0，那么优选到FA地址 metric最短的路径。

解释的很明白了，那么我们继续加问几个问题：
1.R5的lo0 5.5.5.5的FA是什么（假设R1的f0/0宣告进OSPF）------123.123.123.3

为连接外部路由的下一跳接口IP

2.E2和E1的区别：

E2仅为redistribute时重分发的Metric值，默认为20.

E1为到达FA的metric值+重分发时的metric值。如果FA为0.0.0.0则为到达ASBR的metric值+重分发时的metric值。

3.如果在R3上增加一个环回口2.2.2.2宣告进RIP，那么R4上关于2.2.2.2的FA是什么呢？

FA为0.0.0.0,无论宣告R1fa0/0还是不宣告都是0.0.0.0，路由表中也只有一条而不是负载分担

4.修改图：条件和上面的3相同

现在关于R4上2.2.2.2的路由会是什么情形？

首先对于OSPF拓扑数据库它们的转发地址为0，它们的Metric相同，这样它们会比较router-id，选择router-id大的。也就是R4上只有R6一条路由。

然而对于3.3.3.3因为转发地址相同，所以R4上会负载分担，R5也是一样负载分担。

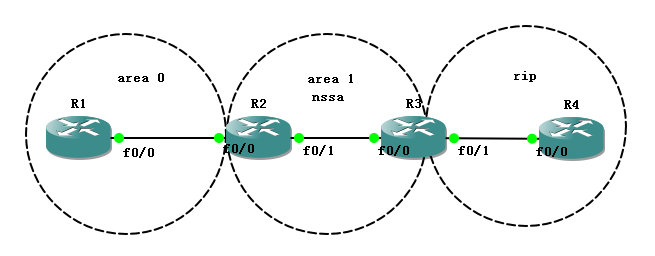

再下面一个问题，如果是NSSA会怎么样？

首先假设rip重分发进OSPFarea1nssa的转发地址为0.0.0.0那么R2type7totype5时转发地址不变，那么也为0.0.0.0,这个转发地址为到达R2还是R3这个ASBR呢？所以7类LSA的转发地址不可能为0.0.0.0。

如果R3的fa0/1不宣告进OSPFType-7LSA的转发地址为R3的最大的环回口（宣告进OSPF），如果没有宣告的环回口的话，使用最大的物理接口（起OSPF），否则为外部路由下一跳地址。

最后总结一下：

5类LSA若同时满足以下三个条件：

a）引入的这条外部路由，其对应的出接口启用了OSPF

b）引入的这条外部路由，其对应的出接口未设置为passive-interface

c）引入的这条外部路由，其对应的出接口的OSPF网络类型为broadcast

则产生的Type 5 LSA，其FA地址等于该引入的外部路由的下一跳地址，反之为0.0.0.0（ASBR）

7类LSA的转发地址不会为0.0.0.0,唯一可能为0.0.0.0的是向OSPF NSSA区域注入默认路由！！！满足以上三个条件为外部路由的下一跳地址，反之为环回口地址。

追加一个问题：如果在NSSA中宣告默认路由，在ABR和ASBR中都宣告一条，那么会选择那一条呢？
