LVS负载均衡LAMP平台

sadw

需求说明搭建LAMP平台部署应用discuz，要求如下:
1、为了减轻单个服务器压力，部署两台WEB服务器，使用LVS-DR模式对服务器实现负载均衡。
2、将MySQL服务器和AP进行分离，两台AP访问同一台Mysql服务器，实现数据库数据一致性。
3、AP的网页文件都存储在NFS共享存储上，实现网页文件一致性。
架构缺陷:
LVS单点，Mysql单点，NFS单点，交换机单点，这些设备一旦有一个出现问题，就会导致网站访问出错；当然也有很多解决方法，如LVS可以lvs+keeplive避免单点，Mysql可以做主从同步，NFS可以做分布式文件系统，交换机可以做冗余链路。这些会在后期博文，给出文章。

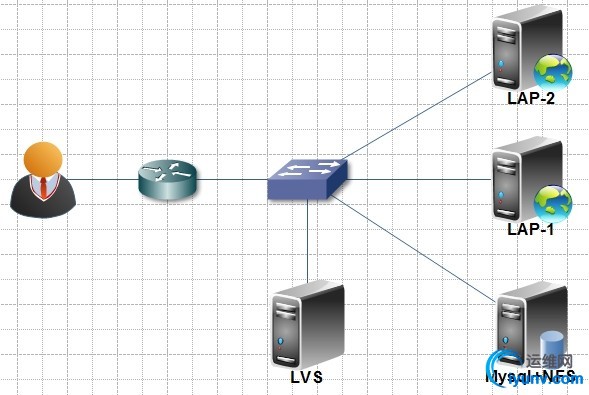

实验拓扑
部署NFS安装NFS，系统默认自带

1 2 3 4

[iyunv@MN ~]# rpm -qa | grep nfs nfs-utils-1.2.3-54.el6.x86_64 nfs-utils-lib-1.1.5-9.el6.x86_64 nfs4-acl-tools-0.3.3-6.el6.x86_64

设置NFS共享，这个共享的目录以后就是存放web页面文件的地方，而且需要保证用户有写权限。

1 2 3

[iyunv@MN ~]# mkdir /LAP [iyunv@MN ~]# vim /etc/exports /LAP 172.16.4.101(rw) 172.16.4.102(rw)

启动nfs，验证共享

1 2 3 4

[iyunv@MN ~]# service nfs start [iyunv@MN ~]# showmount -e 172.16.4.136 Export list for 172.16.4.136: /LAP 172.16.4.102,172.16.4.101

客户端挂载

1 2	[iyunv@LAP-1 ~]# mount -t nfs 172.16.4.136:/LAP /var/www/html/ [iyunv@LAP-2 ~]# mount -t nfs 172.16.4.136:/LAP /var/www/html/

查看是否挂载

1 2 3 4

[iyunv@LAP-1 ~]# df -h 172.16.4.136:/LAP      20G 285M   19G   2% /var/www/html [iyunv@LAP-2 ~]# df -h 172.16.4.136:/LAP      20G 285M   19G   2% /var/www/html

部署Mysql安装Mysql

1	[iyunv@MN ~]# yum -y install mysql-server

启动Mysql

1 2 3

[iyunv@MN ~]# service mysqld start [iyunv@MN ~]# netstat -lnt | grep :3306 tcp       0      0 0.0.0.0:3306                0.0.0.0:*                   LISTEN

部署LAPCentos6.6已经内置了httpd所以无需安装，安装Mysql是php依赖Mysql，但是Mysql不许要启动

1 2	[iyunv@LAP-2 ~]# yum -y install php php-mysql mysql  mysql-server [iyunv@LAP-1 ~]# yum -y install php php-mysql mysql mysql-server

设置完成启动httpd服务即可，其他都无需配置LAMP平台就搭建好了

1 2	[iyunv@LAP-1 ~]# service httpd start [iyunv@LAP-2 ~]# service httpd start

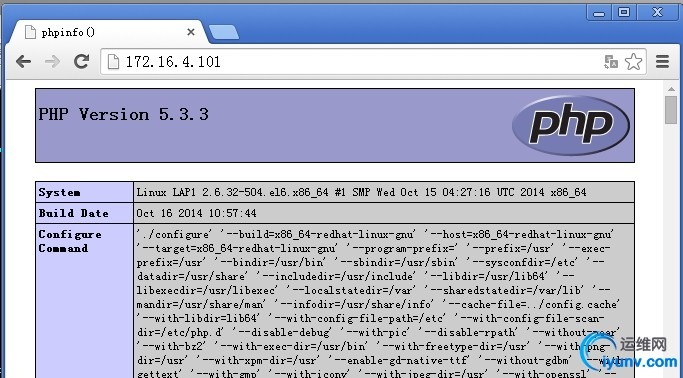

验证httpd连接php
在NFS服务设置测试页面

1 2 3 4

[iyunv@MN ~]# vim /LAP/index.php <?php phpinfo(); ?>

测试连接Mysql
Mysql设置root允许远程连接

1 2	mysql> GRANT ALL PRIVILEGES ON *.* TO'root'@'172.16.%.%'; mysql> flush privileges;

nfs创建测试页面

1 2 3 4 5 6 7 8

[iyunv@MN ~]# vim /LAP/index.php <?php $conn=mysql_connect('172.16.4.136','root','');   if ($conn)    echo "连接数据库成功";   else    echo "连接数据库失败" ?>

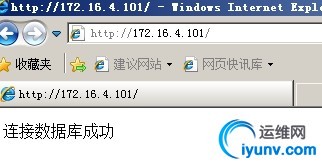

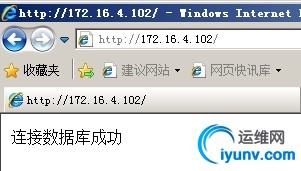

分别访问两台WEB服务器都可以正常连接Mysql


LAMP平台准备ok就可以部署discuz了
部署Discuz创建Discuz数据库和连接用户

1 2 3 4

mysql> create database bbsdb; mysql> GRANT all ON bbsdb.* TO'runbbs'@'172.16.4.101' IDENTIFIED BY 'adm123'; mysql> GRANT all ON bbsdb.* TO'runbbs'@'172.16.4.102' IDENTIFIED BY 'adm123'; mysql> flush privileges;

将Discuz安装的网页文件放到NFS共享目录

1 2	[iyunv@MN ~]# unzip Discuz_7.2_FULL_SC_UTF8.zip -dDiscuz [iyunv@MN ~]# mv Discuz/upload/* /LAP/

随便输入LAP中的一个ip地址,url后面+install就可以安装了

解决问题：

1 2 3

[iyunv@LAP1 ~]# vim /etc/php.ini short_open_tag = ON [iyunv@LAP1 ~]# scp /etc/php.iniroot@172.16.4.102:/etc/php.ini

设置完成重启web服务器

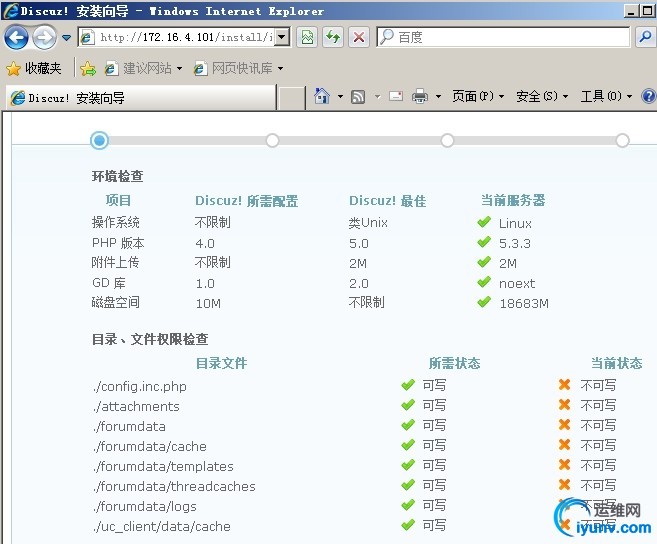

又有了一个写权限问题，如下图所示


由于NFS的权限是更具用户id进行验证的，而MN的apache和LAP1，LAP2的apache用户id一致，所以直接对apache用户进行授权写操作。

1 2 3

[iyunv@MN LAP]# setfacl -m u:apache:rwx./config.inc.php ./attachments/  ./forumd ata/ ./forumdata/cache/ ./forumdata/templates/  ./forumdata/threadcaches/ ./foru mdata/logs/ ./uc_client/data/cache/

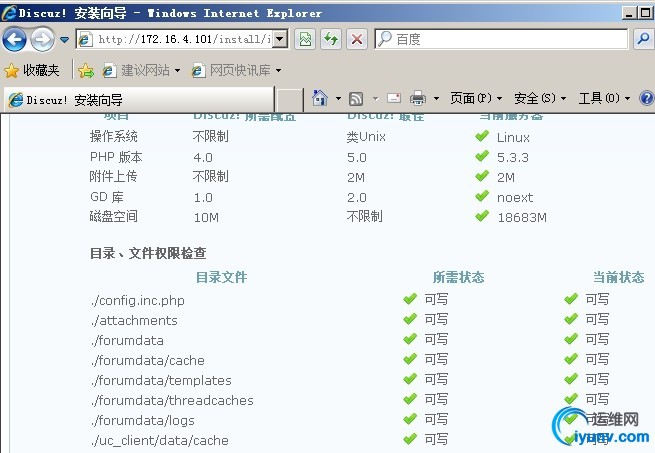

如果检测都没有x号就可以继续了

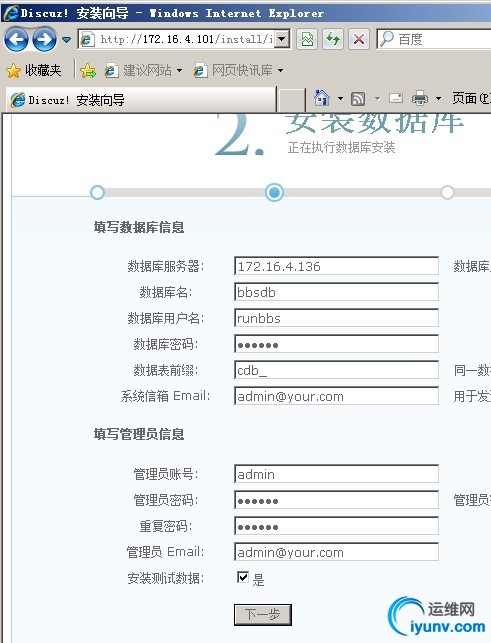

设置数据库相关信息，需要正确填写数据库的地址，用户名和密码才可以安装。

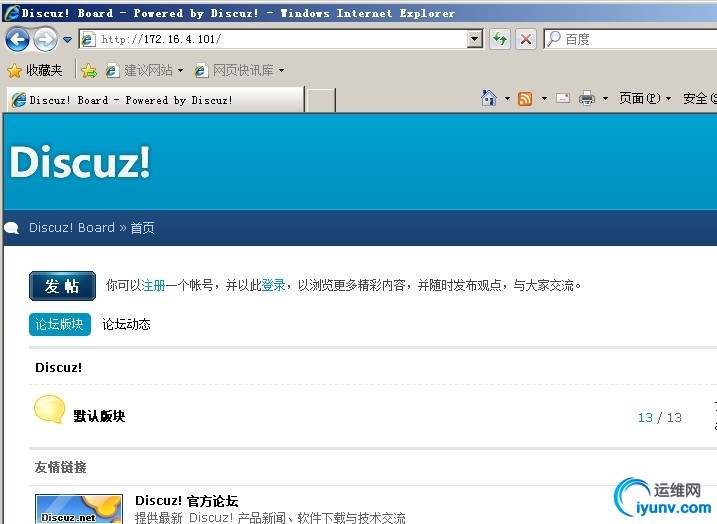

安装完成出现的界面

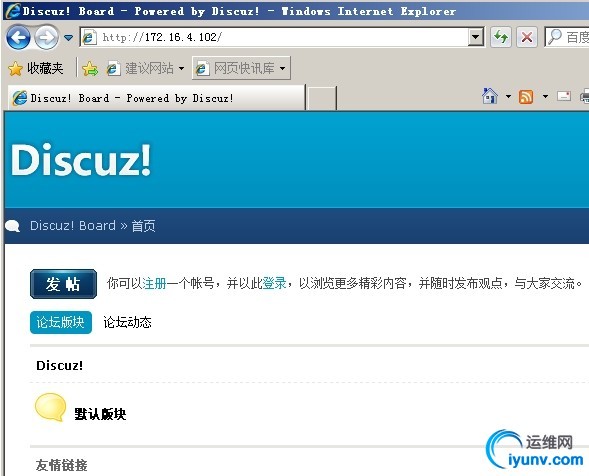

刚才安装是在172.16.4.101安装完成的，在172.16.4.102没有进行安装，但是由于NFS共享的原因，在4.101安装完成的时候，NFS的文件也就进行修改，所以访问4.102的时候，就是访问安装好的文件。


部署LVS-DR调度器设置安装ipvsadm

1	[iyunv@LVS ~]# yum -y install ipvsadm

设置vip地址

1 2 3 4

[iyunv@LVS ~]# ifconfig eth0:0 172.16.4.1 netmask255.255.255.255 up [iyunv@LVS ~]# ifconfig | grep 172.16.4.1          inet addr:172.16.4.100 Bcast:172.16.255.255 Mask:255.255.0.0          inet addr:172.16.4.1 Bcast:172.16.4.1 Mask:255.255.255.255

配置负载均衡策略

1 2 3 4 5 6 7 8 9 10

[iyunv@LVS ~]# ipvsadm -A -t 172.16.4.1:80 -s rr [iyunv@LVS ~]# ipvsadm -a -t 172.16.4.1:80 -r172.16.4.101 -g -w 1 [iyunv@LVS ~]# ipvsadm -a -t 172.16.4.1:80 -r172.16.4.102 -g -w 1 [iyunv@LVS ~]# ipvsadm -L -n IP Virtual Server version 1.2.1 (size=4096) Prot LocalAddress:Port Scheduler Flags   -> RemoteAddress:Port           Forward Weight ActiveConn InActConn TCP 172.16.4.1:80 rr   ->172.16.4.101:80              Route   1     0          0           ->172.16.4.102:80              Route   1     0          0

LAP1设置

1 2 3 4 5 6 7 8 9

[iyunv@LAP1 ~]# echo "1" >/proc/sys/net/ipv4/conf/lo/arp_ignore [iyunv@LAP1 ~]# echo "2">/proc/sys/net/ipv4/conf/lo/arp_announce [iyunv@LAP1 ~]# echo "1">/proc/sys/net/ipv4/conf/all/arp_ignore [iyunv@LAP1 ~]# echo "2">/proc/sys/net/ipv4/conf/all/arp_announce [iyunv@LAP1 ~]# ifconfig lo:0 172.16.4.1 broadcast172.16.4.1 netmask 255.255.255.255 up [iyunv@LAP1 ~]# ifconfig | grep 172.16.4.1          inet addr:172.16.4.101 Bcast:172.16.255.255 Mask:255.255.0.0          inet addr:172.16.4.1 Mask:255.255.255.255 [iyunv@LAP1 ~]# route add -host 172.16.4.1 dev lo:0

LAP2设置

1 2 3 4 5 6 7 8 9

[iyunv@LAP2 ~]# echo "1">/proc/sys/net/ipv4/conf/lo/arp_ignore [iyunv@LAP2 ~]# echo "2">/proc/sys/net/ipv4/conf/lo/arp_announce [iyunv@LAP2 ~]# echo "1">/proc/sys/net/ipv4/conf/all/arp_ignore [iyunv@LAP2 ~]# echo "2" >/proc/sys/net/ipv4/conf/all/arp_announce [iyunv@LAP2 ~]# ifconfig lo:0 172.16.4.1 broadcast172.16.4.1 netmask 255.255.255.255 up [iyunv@LAP2 ~]# ifconfig | grep 172.16.4.1          inet addr:172.16.4.102 Bcast:172.16.255.255 Mask:255.255.0.0          inet addr:172.16.4.1 Mask:255.255.255.255 [iyunv@LAP2 ~]# route add -host 172.16.4.1 dev lo:0

设置完成就可以使用vip地址访问bbs了。
