LVS中ipvsadm的使用方法及NAT类型集群实现

sadw

LVS中实现负载均衡调度的规则生成工具是ipvsadm，程序包就是ipvsadm。
安装：
在centos64位上安装ipvsadm：
#yum install ipvsadm –y
安装后键入#rpm –ql ipvsadm  显示出如下信息
#/etc/rc.d/init.d/ipvsadm  服务脚本
#/etc/sysconfig/ipvsadm-config  保存规则的配置文件
#/sbin/ipvsadm  主程序
#/sbin/ipvsadm-restore  从文件中恢复规则并生效的程序
#/sbin/ipvsadm-save  保存至文件程序的程序
#/usr/share/doc/ipvsadm-1.26
#/usr/share/doc/ipvsadm-1.26/README
#/usr/share/man/man8/ipvsadm-restore.8.gz  restore的man文档
#/usr/share/man/man8/ipvsadm-save.8.gz  save的man文档
#/usr/share/man/man8/ipvsadm.8.gz  主程序man文档

使用方法：
管理集群服务：创建、修改、删除

管理集群服务：
创建或修改：

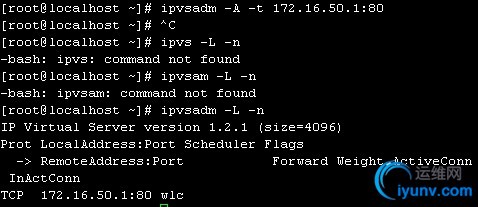

ipvsadm -A|E -t|u|f service-address [-sscheduler]

-A: 添加
-E：修改

-t: 承载的应用层协议为基于TCP协议提供服务的协议；其service-address的格式为“VIP:PORT”，如“172.16.50.2:80”；
-u: 承载的应用层协议为基于UDP协议提供服务的协议；其service-address的格式为“VIP:PORT”，如“172.16.50.3:53”；
-f:承载的应用层协议为基于TCP或UDP协议提供服务的协议，但此类报文会经由iptables/netfilter打标记，即为防火墙标记；其service-address的格式为（一个数字即可）“FWM”，例如“10”；例如：可以将TCP的80端口标记上10、UDP的443端口标记上10从而将两个集群服务做成一个集群服务。
-s scheduler: 指明调度方法；默认为wlc；
举例：

删除：
ipvsadm -D -t|u|f service-address
举例：

管理集群服务上的RS：
添加或修改：
ipvsadm -a|e -t|u|f service-address -rserver-address [-g|i|m] [-w weight]
-r server-address: 指明RS，server-address格式一般为“IP[:PORT]”；注意，只支持端口映射的lvs类型中才应该显式定义此处端口；例如：-r 172.16.50.1
[-g|i|m]: 指明lvs类型，默认为dr类型
-g: gateway, 意为dr类型；
-i: ipip, 意为tun类型；
-m: masquerade, 意为nat类型；
[-w weight]：当前RS的权重；注意：仅对于支持加权调度的scheduler，权重才有意义；
举例：

删除：

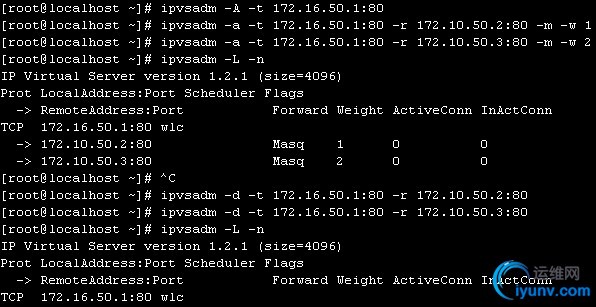

ipvsadm -d -t|u|f service-address -rserver-address
举例：

清空所有集群服务的定义：
ipvsadm –C
举例：

保存及恢复集群服务及RS的定义：
ipvsadm -S > /etc/sysconfig/ipvsadm或者ipvsadm-save> /etc/sysconfig/ipvsadm或者service ipvsadm save
举例：

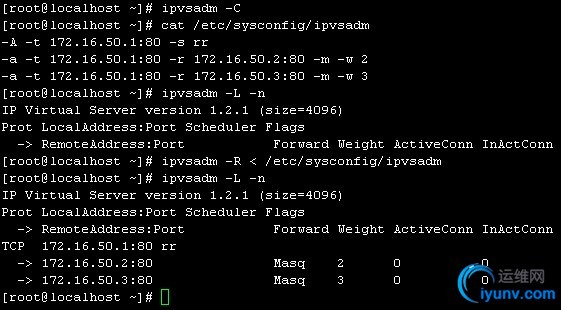

ipvsadm -R < /etc/sysconfig/ipvsadm或者ipvsadm-restore< /etc/sysconfig/ipvsadm或者service ipvsadm restart
举例：

查看规则：
ipvsadm -L|l [options]
-c: 列出当前所有connection；
-n, --numeric: 数字格式显示IP及端口；
举例：

--stats: 列出统计数据
举例：

--rate: 列出速率
举例：

--exact: 精确值；（据我看好像和没加这个参数显示的是一样的）
举例：

清空计数器：
ipvsadm -Z [-t|u|f service-address]
举例：（真的会清哦）

搭建NAT类型的web服务集群
如：要实现ipvs_nat类型的搭建，首先准备三个linux虚拟机，centos64位（简称：V1）用作director，centos64位（2）（简称：V2）、centos64位（3）（简称：V3）作为real server构建一个web服务集群。
由于具体实现调度功能的是ipvs，而ipvs工作在netfilter的input链上，则ipvs和iptables两者共同工作会产生冲突，所以，在集群存在的情况下，iptables一般应该关闭。
清除iptables规则并查看

在V1

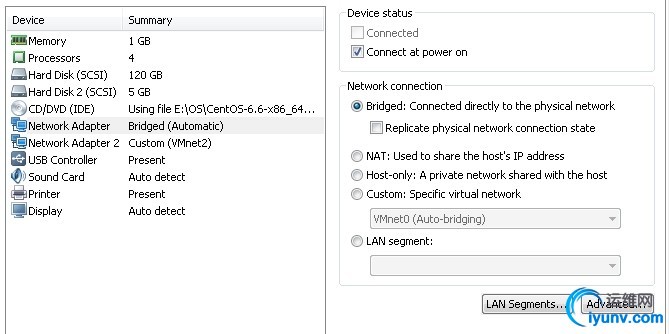

一个网卡以桥接方式（vmnet0）与物理机连接

再添加一块网卡（vmnet2）以普通模式与V2、V3连接

在V2、V3上修改网卡为wmnet2

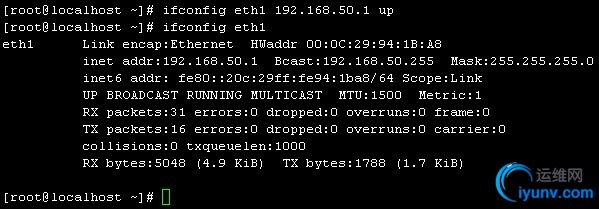

将V1中的vmnet2网卡eth1配置成192.168.50.1


同样方法，将V2的vmnet2类型网络的eth0修改为192.168.50.2，V3中vmnet2类型网络的eth0修改为192.168.50.3
设置网关为192.168.50.1并查看

分别用V2、V3测试与V1外网地址的连通性

注：若想永久有效可以在V2、V3的/etc/sysconfig/network-scripts/ifcfg-eth0添加
IPADDR=192.168.50.2
NETMASK-255.255.255.0
GATEWAY=192.168.50.1
BOOTPROTO=”none”
在V1中测试与V2、V3的连通性

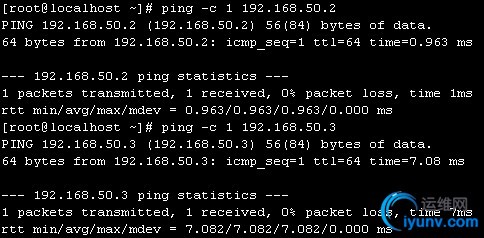

ping -c 1 192.168.50.2
ping -c 1 192.168.50.3

保证在V2、V3上安装好了httpd，并在V2、V3上编辑网页
vim /var/www/html/index.html





然后启动http服务
service httpd start
然后在V1上测试下是否可以访问V2、V3的网页
curl http://192.168.50.2
curl http://192.168.50.3

见到上述页面，即可以在V1主机上配置ipvs规则了

打开V1中的路由转发功能
vim /etc/sysctl.conf
将net.ipv4.ip_forward = 0改成1

让sysctl的配置立即生效
sysctl –p

在主机浏览器中输入172.16.50.1，重复刷新看是否轮询即可。

这样基于rr规则的lvs负载均衡集群就搭建完成喽！
也可以更换规则类型实现基于其他规则的负载均衡。
