Apache Tomcat 整合集群 session 共享

ewsd12

Apache Tomcat 整合集群

所需软件

1 2 3 4 5 6 7

CentOS6.5 64 Apache2.2.15 Tomcat7.0.62 JDK 1.8.0_45 tomcat-connectors 1.2.40 MySQL<可选> PHP<可选>

一   安装
A服务器安装  IP  192.168.150.7

1 2 3 4 5

apache php mysql yum install httpd httpd-devel php php-devel php-gd php-mysql php-mbstring mysql mysql-devel  mysql-server mysql-libs service httpd start  //启动HTTPD service mysqld start //启动MYSQL /usr/bin/mysqladmin -u root password 'new-password' //修改MYSQL密码

1 2 3

java & jdk yum list java* yum install java-1.8.0-openjdk.x86_64 java-1.8.0-openjdk-devel.x86_64 java-1.8.0-openjdk-headless.x86_64

装完之后测试java javac命令是否可用 并查看版本

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20

[iyunv@serv ~]# java -version openjdk version "1.8.0_45" OpenJDK Runtime Environment (build 1.8.0_45-b13) OpenJDK 64-Bit Server VM (build 25.45-b02, mixed mode) [iyunv@serv ~]# tomcat  tomcat-connectors cd /usr/local wget http://mirrors.cnnic.cn/apache/t ... omcat-7.0.62.tar.gz wget http://apache.dataguru.cn/tomcat ... s-1.2.40-src.tar.gz tar xvzf apache-tomcat-7.0.62.tar.gz mv apache-tomcat-7.0.62 tomcat tar xvzf tomcat-connectors-1.2.40-src.tar.gz cd tomcat-connectors-1.2.40-src cd native ./configure --with-apxs=/usr/sbin/apxs make cd apache-2.0/ cp mod_jk.so /etc/httpd/modules

B服务器安装  IP 192.168.150.8

1 2 3 4 5 6 7

yum list java* yum install java-1.8.0-openjdk.x86_64 java-1.8.0-openjdk-devel.x86_64 java-1.8.0-openjdk-headless.x86_64 cd /usr/local wget http://mirrors.cnnic.cn/apache/t ... omcat-7.0.62.tar.gz tar xvzf apache-tomcat-7.0.62.tar.gz mv apache-tomcat-7.0.62 tomcat

二 配置
A服务器 IP  192.168.150.7
先配置HTTP服务器

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38

cd /etc/httpd/conf touch mod_jk.conf //新建mod_jk.conf文件  注意要在/etc/httpd/conf目录新建 vi mod_jk.conf//编辑mod_jk.conf文件 并加入以下内容 后保存退出 LoadModule jk_module /etc/httpd/modules/mod_jk.so JkOptions +ForwardKeySize +ForwardURICompat -ForwardDirectories JkRequestLogFormat "%w %V %T" JkWorkersFile /etc/httpd/conf/workers.properties JkMount /*.jsp controller JkMount /*.do controller JkMount /*.jar controller JkMount /*.class controller JkMount /application/* controller JkMount /*/servlet/* controller touch workers.properties//新建workers.properties文件 注意 要在/etc/httpd/conf目录新建 vi workers.properties//编辑workers.properties文件 并加入以下内容 后保存退出 workers.tomcat_home=/usr/local/tomcat   //tomcat安装目录 worker.list=controller,tomcat1,tomcat2 //集群的tomcat服务器 后面会说 #========tomcat1========   //第一台Tomcat设置 worker.tomcat1.port=8009              //AJP端口 默认8009无需修改 因为我们的实验在不通的服务器 worker.tomcat1.host=localhost        //IP地址 本机无需修改 worker.tomcat1.type=ajp13 worker.tomcat1.lbfactor=1               //轮训次数  越大越多 #========tomcat2======== worker.tomcat2.port=8009                //第二台Tomcat设置 worker.tomcat2.host=192.168.150.8  //第二台TomcatIP  因我们的TOMCAT在另一台服务器上 要写IP地址 worker.tomcat2.type=ajp13 worker.tomcat2.lbfactor=1 worker.controller.type=lb worker.controller.balance_workers=tomcat1,tomcat2  //轮训的tomcat列表 worker.controller.sticky_session=0 worker.controller.sticky_session_force=0 worker.jkstatus.type=status

然后修改httpd.conf文件
修改一下ServerName
在末尾加入

1	Include conf/mod_jk.conf

tomcat  session配置  192.168.150.7  192.168.150.8 都做相同配置

1	cd /usr/local/tomcat/conf

注意修改之前备份一下源文件

1 2	cp  server.xml  server.xml.bak vi server.xml

将

1	<!-- Engine name="Catalina" defaultHost="localhost" -->

修改为

1	<Engine name="Catalina" defaultHost="localhost" jvmRoute="tomcat1">

在<Engine> 节点中加入如下内容：

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34

<Cluster className="org.apache.catalina.ha.tcp.SimpleTcpCluster"          channelSendOptions="8">   <Manager className="org.apache.catalina.ha.session.DeltaManager"            expireSessionsOnShutdown="false"            notifyListenersOnReplication="true"/>   <Channel className="org.apache.catalina.tribes.group.GroupChannel">     <Membership className="org.apache.catalina.tribes.membership.McastService"                 address="224.0.0.0"                 port="45564"                 frequency="500"                 dropTime="3000"/>     <Receiver className="org.apache.catalina.tribes.transport.nio.NioReceiver"               address="192.168.150.7"               port="4000"               autoBind="100"               selectorTimeout="5000"               maxThreads="6"/>        <Sender className="org.apache.catalina.tribes.transport.ReplicationTransmitter">       <Transport className="org.apache.catalina.tribes.transport.nio.PooledParallelSender"/>     </Sender>     <Interceptor className="org.apache.catalina.tribes.group.interceptors.TcpFailureDetector"/>     <Interceptor className="org.apache.catalina.tribes.group.interceptors.MessageDispatch15Interceptor"/>   </Channel>      <Valve className="org.apache.catalina.ha.tcp.ReplicationValve"          filter=".*\.gif;.*\.js;.*\.jpg;.*\.png;.*\.htm;.*\.html;.*\.css;.*\.txt;"/>   <Valve className="org.apache.catalina.ha.session.JvmRouteBinderValve"/>      <ClusterListener className="org.apache.catalina.ha.session.JvmRouteSessionIDBinderListener"/>   <ClusterListener className="org.apache.catalina.ha.session.ClusterSessionListener"/> </Cluster>

在Host节点加入以下内容

1 2 3 4 5

<Deployer className="org.apache.catalina.ha.deploy.FarmWarDeployer"           tempDir="/tmp/war-temp/"           deployDir="/tmp/war-deploy/"           watchDir="/tmp/war-listen/"           watchEnabled="false"/>

注意在B服务器上 也就是192.168.150.8 以上加的内容 其中

1	<Engine name="Catalina" defaultHost="localhost" jvmRoute="tomcat1">

这一行tomcat1修改为tomcat2

1 2 3 4 5 6

<Receiver className="org.apache.catalina.tribes.transport.nio.NioReceiver"               address="192.168.150.7"  //这里修改为 B机器的IP地址  192.168.150.8               port="4000"  //  这里第一台服务器不用修改  150.8修改为4001               autoBind="100"               selectorTimeout="5000"               maxThreads="6"/>

至此集群和session恭喜基本配置完成 下面我们做测试
在两台服务器上分别新建如果先文件

1 2 3 4

cd /usr/local/tomcat/webapps mkdir test cd test touch index.jsp //新建index.jsp文件 并加入如下内容

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38

<b>当前SessionID：</b>    <br />    <%            String sessionID = session.getId();            out.println(sessionID);            System.err.println("sessionID = " + sessionID);                // 如果有新的 Session 属性设置            String dataName = request.getParameter("dataName");            if (dataName != null && !dataName.isEmpty()) {                    String dataValue = request.getParameter("dataValue");                    session.setAttribute(dataName, dataValue);            }    %>    <br />    <br />    <b>Session属性列表：</b>        <br />    <%            Enumeration<String> e = (Enumeration<String>) session                            .getAttributeNames();            while (e.hasMoreElements()) {                    String name = e.nextElement();                    String value = (String) session.getAttribute(name);                    out.println(name + " = " + value + "<br>");                    System.err.println(name + " = " + value);            }    %>    <form method="POST">    <ul style="list-style-type: none;">            <li><label for="dataName">键：</label><input size="20" id="dataName"                   name="dataName"></li>            <li><label for="dataValue">值：</label><input size="20"                   id="dataValue" name="dataValue"></li>            <li><input type="submit" value="提交" /></li>    </ul>    </form>

1 2 3

mkdir WEB-INF  //新建WEB-INFI文件夹 cd WEB-INF   touch web.xml  //新建web.xml文件 并加入以下内容

1 2 3 4 5 6 7

<web-app xmlns="http://java.sun.com/xml/ns/j2ee"     xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"     xsi:schemaLocation="http://java.sun.com/xml/ns/j2ee http://java.sun.com/xml/ns/j2ee/web-app_2_4.xsd">"     version="2.4">      <distributable/>      <display-name>TomcatDemo</display-name> </web-app>

注意<distributable/>  这一句一定要加 不然session无法共享
还有注意

1 2 3 4 5

<Membership className="org.apache.catalina.tribes.membership.McastService"                 address="224.0.0.0"                 port="45564"                 frequency="500"                 dropTime="3000"/>

上面server.xml文件里的这句配置里的 address="224.0.0.0"

对于windows系统，广播地址（这里用到224.0.0.0和240.0.0.0）默认开放，
对于linux则需要通过命令开放地址。

1	route add -net 224.0.0.0 netmask 240.0.0.0 dev eth0

然后通过route -v命令查看

1 2 3 4 5 6 7

[iyunv@serv WEB-INF]# route -v Kernel IP routing table Destination     Gateway         Genmask         Flags Metric Ref    Use Iface 192.168.150.0   *               255.255.255.0   U     0      0        0 eth0 link-local      *               255.255.0.0     U     1002   0        0 eth0 224.0.0.0       *               240.0.0.0       U     0      0        0 eth0   //已经有了 default         192.168.150.1   0.0.0.0         UG    0      0        0 eth0

这句最好加到/etc/rc.d/rc.local文件里面开机启动

以上内容两台服务器设置完成之后我们回到192.168.150.7 A服务器上
把刚才/usr/local/tomcat/webapps/test目录 复制到Apache的根目录

1	cp -R /usr/local/tomcat/webapps/test  /var/www/html   //不复制也行

复制完成之后我们启动服务器
A服务器

1 2 3

service httpd restart cd /usr/local/tomcat/bin ./startup.sh

B服务器

1 2	cd /usr/local/tomcat/bin ./startup.sh

启动完成之后看看监听端口
A服务器应该至少监听以下端口

80,8080,8009,4000
B服务器应该有一下端口

8080 8009 4001

之后我们访问

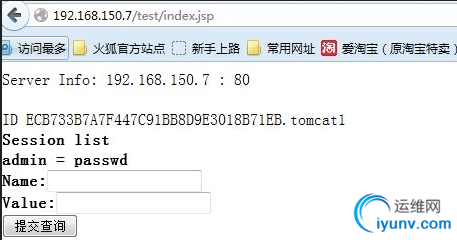

http://192.168.150.7/test/index.jsp
多次刷新看看集群是否在TOMCAT1 和 TOMCAT2 之前切换
session在两台服务器应该是不变的




如果session有变化 请检查配置文件 和查看tomcat日志

现在可以关闭其中一台TOMCAT  测试是否session会丢失或者请求


以上是通过mod_jk方式集群  还有一种是proxy代理模块
修改apache  httpd.conf文件 将以***释取消

1 2 3 4 5

LoadModule proxy_module modules/mod_proxy.so LoadModule proxy_balancer_module modules/mod_proxy_balancer.so LoadModule proxy_ftp_module modules/mod_proxy_ftp.so LoadModule proxy_http_module modules/mod_proxy_http.so LoadModule proxy_ajp_module modules/mod_proxy_ajp.so

并在末尾加入一下内容

1 2 3 4 5 6 7 8 9

ProxyRequests off     ProxyPass /test balancer://tomcat/     ProxyPassReverse /test balancer://tomcat/     <Proxy balancer://tomcat>             BalancerMember ajp://localhost:8009/test loadfactor=1 route=tomcat1             BalancerMember ajp://192.168.150.8:8009/test loadfactor=1 route=tomcat2     </Proxy>

并将之前
Include conf/mod_jk.conf
这句注释掉


然后重启Apache  测试集群效果是一样的 session也是正确的

还可以通过监控查看集群状态

把如下内容

1 2 3 4 5 6

<Location /balancer-manager>         SetHandler balancer-manager         Order Deny,Allow         Deny from all         Allow from localhost  192.168.150.1 </Location>

192.168.150.1 改为你当前浏览机的IP地址
加入到httpd.conf
然后重启Apache

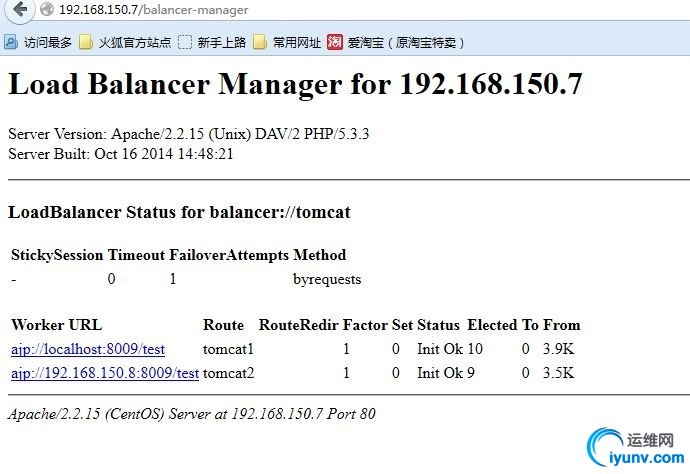

如图
