VMware NAT原理深度解析总结，可解决一切vmware网络配置问题

4gw

问题概述：VMware虚拟机中安装Centos6.6使用vmnet8网卡做NAT模式上网，dhcp正常使用，但是如果使用static IP就会出现无法上网的情况。

---

    先讲一讲NAT的原理：即内网用户通过网络地址转换，由出口设备（一般指路由器）使用网络地址转换，将源地址转换为出口IP地址，代理内网用户访问外网资源；出口设备自身维护一张对应表，当访问返回结果后，再根据对应表送给对应的内网用户，这个过程也称作源地址转换；如果是外网用户，需要访问内网的一台服务器或者主机，可以在出口设备开端口映射，将目的地址转换为内网服务器或者主机地址，代理访问，也称作目标地址转换。Centos6.6这个虚拟机应该指定IP：172.16.100.128,网关：172.16.100.1，DNS：172.16.100.1，掩码：255.255.255.0配置文件如下：
DEVICE=eth0                                                                     TYPE=EthernetONBOOT=yesNM_CONTROLLED=yesBOOTPROTO=staticIPADDR=172.16.100.128NETMASK=255.255.255.0GATEWAY=172.16.100.1DNS1=172.16.100.1USERCTL=noPEERDNS=no    重启网卡
[35 root@www network-scripts]# /etc/init.d/network restartShutting down interface eth0:                              [  OK  ]Shutting down loopback interface:                          [  OK  ]Bringing up loopback interface:                            [  OK  ]Bringing up interface eth0:  Determining if ip address 172.16.100.128 is already in use for device eth0...                                                           [  OK  ]    然后整个网络就死在那里了，连网关都ping不通，route也出不了网关路由，但是宿主机能ping通虚拟机，ssh能正常连接。如果将DNS1去掉能显示路由表，而且路由表正确
[7 root@www ~]# routeKernel IP routing tableDestination     Gateway         Genmask         Flags Metric Ref    Use Iface172.16.100.0    *               255.255.255.0   U     0      0        0 eth0link-local      *               255.255.0.0     U     1002   0        0 eth0default         172.16.100.1    0.0.0.0         UG    0      0        0 eth0#但是依旧是依旧ping不通网关，这要是在真实环境中肯定可以ping通，数据包访问直接丢给网关，但是到网关就淹没了，为什么呢？[8 root@www ~]# ping 172.16.100.1PING 172.16.100.1 (172.16.100.1) 56(84) bytes of data.^C--- 172.16.100.1 ping statistics ---8 packets transmitted, 0 received, 100% packet loss, time 7148ms#最后一句话明显是陷入了黑洞，包只出，不进。    现在我们修改vmnet8的nat网关为172.16.100.1，vmnet8和宿主机连接的地址为172.16.100.2尝试一下：

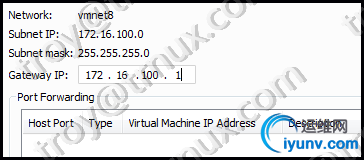

修改VMware虚拟网卡编辑器：

修改windows vmnet8信息：

    修改虚拟机Centos6.6网络配置文件：
DEVICE=eth0                                                                     TYPE=EthernetONBOOT=yesBOOTPROTO=staticIPADDR=172.16.100.128NETMASK=255.255.255.0GATEWAY=172.16.100.1DNS1=172.16.100.1    重启网络服务，并测试
[6 root@www ~]# /etc/init.d/network restart                          Shutting down interface eth0:                              [  OK  ]Shutting down loopback interface:                          [  OK  ]Bringing up loopback interface:                            [  OK  ]Bringing up interface eth0:  Determining if ip address 172.16.100.128 is already in use for device eth0...                                                           [  OK  ][7 root@www ~]# ping www.baidu.com                            PING www.a.shifen.com (119.75.218.70) 56(84) bytes of data.64 bytes from 119.75.218.70: icmp_seq=1 ttl=128 time=8.79 ms64 bytes from 119.75.218.70: icmp_seq=2 ttl=128 time=48.1 ms64 bytes from 119.75.218.70: icmp_seq=3 ttl=128 time=7.44 ms^C--- www.a.shifen.com ping statistics ---3 packets transmitted, 3 received, 0% packet loss, time 2302msrtt min/avg/max/mdev = 7.443/21.463/48.157/18.883 ms    大功告成！

---

    以上操作归结于经验，感谢孙文俊大神的指点。为了弄清原理，我尝试了各种情况，最终得出以下图：



    虚拟机管理软件vmware的虚拟网络编辑器中网段是子网网段，NAT配置的网关是vmNAT的网关，这里设置为172.16.100.1；而在宿主机也就是win7下设置网络适配器vmnet8地址为172.16.100.2，跟虚拟机是一个网段；所以平时将nat网关填写为vmnet8的ip地址，同时虚拟机网关指向vmnet8，可以ping通vmnet8的ip，同时宿主机也可以ping通虚拟机，这有点类似主机模式，不经过NAT。但是由于没有路由，无法访问外网。正确的做法是虚拟机通过vmNAT网关做nat转换访问外网；然后宿主机通过vmnet8的ip访问虚拟机（同一子网），宿主机不可通过vmNAT访问，这是NAT的特性，除非做目的地址转换（端口映射）。既然如此，那么vmnet8的状态也就不会影响虚拟机访问外网，我们可以将vmnet8这个虚拟网卡宕掉，的确，虚拟机依旧可以访问外网地址，由于宿主机无法穿越NAT，所以不能访问虚拟机了。（由于比较匆忙，这里就暂时忽略操作了，这些都是已经操作过的，下次补上）。但是依旧有个问题，就是虚拟机无法ping通vmnet8的地址，理论上同网段应该直接ping通；还有就是宿主机无法ping通vmNAT的网关，同上也是同网段，有待考证。
