Haproxy的基础知识介绍

ewr23

    在日常生活中，http主要用于做为公司的正向代理，通过SNAT技术为互联网节省了很多的IP地址，相反haproxy是作为反向代理，接收普通用户的请求。代理的作用主要有访问控制、web缓存(加速)、反向代理、内容路由（根据流量及内容类型等条件将请求转发至特定的服务器）、转码器，以及在代理服务器上添加Via首部，用于分析经过的路由等作用。目前haproxy的版本主要有两个，一个为1.4，特点是能够提供较好的弹性，还有一个版本是1.3的版本，其特性为内容交换以及超强的负载，都是衍生以1.2版本。Haproxy是http协议的反向代理，即七层反向代理，不过在tcp层支持LB。

    在Centos6.4版本后，就支持直接使用yum安装。

    安装生成的：

配置文件：/etc/haproxy/haproxy.cfg

服务脚本：/etc/rc.d/init.d/haproxy

主程序：/usr/sbin/haproxy

       在haproxy中定义反向:

frontend：定义前端服务；

backend：定义后端服务；

listen：用于定义前端的frontend以及后端的backend，而且还是一对一的对应；

default：定义默认配置；

    在haproxy中日志需要启用才会生成，在haproxy的主配置文件中有如下一行指令，是用于定义启用日志的：



    首先定义日志文件：

[iyunv@node2~]# vim /etc/rsyslog.conf

       此项的启用，是使用udp监听：


            然后定义日志位置：



    然后重启日志服务就会生成haproxy的日志：




    示例：定义一个简单的服务代理：

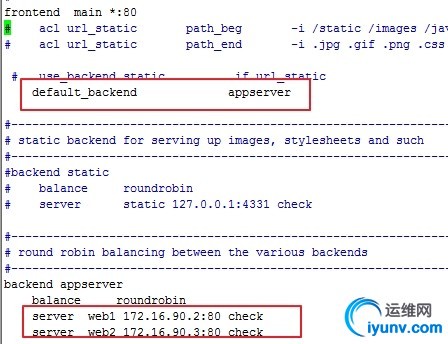

        在配置中定义后端服务为appserver,以及两个后端服务器，一个后端主机位172.16.90.2还有一个172.16.90.3。

                            [

                          root@node0 ~]# vim/etc/haproxy/haproxy.cfg

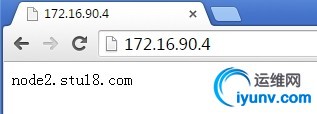

    而后，后端服务器启动http服务，就能得到代理的后面服务器的两个测试页面：






下面说下全局配置中的一些参数：

“global”配置中的参数为进程级别的参数，且通常与其运行的OS相关。

* 进程管理及安全相关的参数

      - chroot <jail dir>：修改haproxy的工作目录至指定的目录并在放弃权限之前执行chroot()操作，可                    以提升haproxy的安全级别，不过需要注意的是要确保指定的目录为空目录且                    任何用户均不能有写权限；

     - daemon：让haproxy以守护进程的方式工作于后台，其等同于“-D”选项的功能，当然，也可以                在命令行中以“-db”选项将其禁用；

  - gid <number>：以指定的GID运行haproxy，建议使用专用于运行haproxy的GID，以免因权限问题带                 来风险；

  - group <group name>：同gid，不过指定的组名；

  - log  <address><facility> [max level [min level]]：定义全局的syslog服务器，最多可以定义两个；

  - log-send-hostname [<string>]：在syslog信息的首部添加当前主机名，可以为“string”指定的名称，                             也可以缺省使用当前主机名；

  - nbproc <number>：指定启动的haproxy进程的个数，只能用于守护进程模式的haproxy；默认只启                    动一个进程，鉴于调试困难等多方面的原因，一般只在单进程仅能打开少数文                    件描述符的场景中才使用多进程模式；

   - pidfile：pid文件，即进程文件；

  - uid：以指定的UID身份运行haproxy进程；

   - ulimit-n：设定每进程所能够打开的最大文件描述符数目，默认情况下其会自动进行计算，因此不           推荐修改此选项；

  - user：同uid，但使用的是用户名；

   - stats：

  - node：定义当前节点的名称，用于HA场景中多haproxy进程共享同一个IP地址时；

   -description：当前实例的描述信息；

      性能调整相关的参数

  - maxconn <number>：设定每个haproxy进程所接受的最大并发连接数，其等同于命令行选项                           “- n”；“ulimit -n”自动计算的结果正是参照此参数设定的；

  - maxpipes <number>：haproxy使用pipe完成基于内核的tcp报文重组，此选项则用于设定每进程所                       允许使用的最大pipe个数；每个pipe会打开两个文件描述符，因                                 此，“ulimit -n”自动计算时会根据需要调大此值；默认为maxconn/4，其通                        常会显得过大；

  - noepoll：在Linux系统上禁用epoll机制；

  - nokqueue：在BSD系统上禁用kqueue机制；

  - nopoll：禁用poll机制；

  - nosepoll：在Linux禁用启发式epoll机制；

  - nosplice：禁止在Linux套接字上使用内核tcp重组，这会导致更多的recv/send系统调用；不过，              在Linux2.6.25-28系列的内核上，tcp重组功能有bug存在；

  - spread-checks <0..50, in percent>：在haproxy后端有着众多服务器的场景中，在精确的时间间隔后                                统一对众服务器进行健康状况检查可能会带来意外问题；此选项                                 用于将其检查的时间间隔长度上增加或减小一定的随机时长；

  - tune.bufsize <number>：设定buffer的大小，同样的内存条件下，较小的值可以让haproxy有能力接                         受更多的并发连接，较大的值可以让某些应用程序使用较大的cookie信                           息；默认为16384，其可以在编译时修改，不过强烈建议使用默认值；

   -tune.chksize <number>：设定检查缓冲区的大小，单位为字节；更大的值有助于在较大的页面中完                         成基于字符串或模式的文本查找，但也会占用更多的系统资源；不建议                         修改；

  - tune.maxaccept <number>：设定haproxy进程内核调度运行时一次性可以接受的连接的个数，较大                           的值可以带来较大的吞吐率，默认在单进程模式下为100，多进程模式                           下为8，设定为-1可以禁止此限制；一般不建议修改；

  - tune.maxpollevents <number>：设定一次系统调用可以处理的事件最大数，默认值取决于OS；其                              值小于200时可节约带宽，但会略微增大网络延迟，而大于200时会                              降低延迟，但会稍稍增加网络带宽的占用量；

  - tune.maxrewrite <number>：设定为首部重写或追加而预留的缓冲空间，建议使用1024左右的大                              小；在需要使用更大的空间时，haproxy会自动增加其值；

   -tune.rcvbuf.client <number>：设定内核套接字中服务端接收缓冲的大小，单位为字节；                                      强烈推荐使用默认值；

   -tune.rcvbuf.server <number>：设定内核套接字中服务端接收缓冲的大小，单位为字节；                                      强烈推荐使用默认值；

   -tune.sndbuf.client<number>：设定内核套接字中客户端发送缓冲的大小，单位为字节；                                      强烈推荐使用默认值；

   -tune.sndbuf.server<number>：设定内核套接字中服务端发送缓冲的大小，单位为字节；                                      强烈推荐使用默认值；

代理相关的配置可以如下配置段中。

     - defaults <name>

     - frontend <name>

     - backend <name>

     - listen  <name>

    “defaults”段用于为所有其它配置段提供默认参数，这配置默认配置参数可由下一个“defaults”所重新设定。

     “frontend”段用于定义一系列监听的套接字，这些套接字可接受客户端请求并与之建立连接。

     “backend”段用于定义一系列“后端”服务器，代理将会将对应客户端的请求转发至这些服务器。

     “listen”段通过关联“前端”和“后端”定义了一个完整的代理，通常只对TCP流量有用。

     所有代理的名称只能使用大写字母、小写字母、数字、-(中线)、_(下划线)、.(点号)和:(冒号)。此外，ACL名称会区分字母大小写。

代理参数：

           balance：指明调度算法，算法可分为动态（权重可动态调整）和静态（调整权重不会实                时生效）两类

          roundrobin：基于权重进行轮叫，在服务器的处理时间保持均匀分布时，这是最平衡、最                 公平的算法。此算法是动态的，这表示其权重可以在运行时进行调整，不                   过，在设计上，每个后端服务器仅能最多接受4128个连接；

static-rr：基于权重进行轮叫，与roundrobin类似，但是为静态方法，在运行时调整其服务           器权重不会生效；不过，其在后端服务器连接数上没有限制；

leastconn: 新的连接请求被派发至具有最少连接数目的后端服务器；在有着较长时间会话          的场景中推荐使用此算法，如LDAP、SQL等，其并不太适用于较短会话的应用          层协议，如HTTP；此算法是动态的，可以在运行时调整其权重source：不建议          使用；

  source：将请求的源地址进行hash运算，并由后端服务器的权重总数相除后派发至某匹          配的服务器；这可以使得同一个客户端IP的请求始终被派发至某特定的服务            器；不过，当服务器权重总数发生变化时，如某服务器宕机或添加了新的服务          器，许多客户端的请求可能会被派发至与此前请求不同的服务器；常用于负载          均衡无cookie功能的基于TCP的协议；其默认为静态，不过也可以使用hash-type                    修改此特性；；

         hash-type:取决取模法

map-based: 静态；

consistent: 动态；

uri：对URI的左半部分(“问题”标记之前的部分)或整个URI进行hash运算，并由服务器的总      权重相除后派发至某匹配的服务器；这可以使得对同一个URI的请求总是被派发至某      特定的服务器，除非服务器的权重总数发生了变化；此算法常用于代理缓存或反病      毒代理以提高缓存的命中率；需要注意的是，此算法仅应用于HTTP后端服务器场        景；其默认为静态算法，不过也可以使用hash-type修改此特性；建议consistent的取      模法: 动态；

scheme://host:port/path/to/some_resource?#

url_param: 通过<argument>为URL指定的参数在每个HTTP GET请求中将会被检索；如果找到          了指定的参数且其通过等于号“=”被赋予了一个值，那么此值将被执行hash运          算并被服务器的总权重相除后派发至某匹配的服务器；此算法可以通过追踪请          求中的用户标识进而确保同一个用户ID的请求将被送往同一个特定的服务器，          除非服务器的总权重发生了变化；如果某请求中没有出现指定的参数或其没有          有效值，则使用轮叫算法对相应请求进行调度；此算法默认为静态的，不过其          也可以使用hash-type修改此特性；建议consistent的取模法: 动态；

hdr(<name>)：对于每个HTTP请求，通过<name>指定的HTTP首部将会被检索；如果相应的              首部没有出现或其没有有效值，则使用轮叫算法对相应请求进行调度；其              有一个可选选项“use_domain_only”，可在指定检索类似Host类的首部时仅              计算域名部分(比如通过www.magedu.com来说，仅计算magedu字符串的                hash值)以降低hash算法的运算量；此算法默认为静态的，不过其也可以使             用hash-type修改此特性；

                header(host)

                        rdp-cookie

                                                   rdp-cookie(name)

       default_backend <backend>：用于frontend中，用于指明为请求提供服务的backend；

       use_backend<backend> [{if | unless} <condition>]：条件式后端指定；  <condition>由ACL定义的；

                默认的配置文件中：



server<name> <address>[:[port]] [param*]

             <address>：ipv4或ipv6；

                         [param*]:

                                 check：启用对server的健康状态检测功能；tcp层的监测；补充类的参数：

                                         inter：时间间隔

                                         rise：上线前的成功检查次数

                                           fall：下线前的失败检查次数

                                   cookie：分配给server的cookie信息；

                                               disabled：设置服务器为“禁用”状态；

                                   maxconn:最大并发连接数；

                                   maxqueue：等待队列最大长度；0表示无上限；

                                   minconn：最少并发连接数；

                                   weight：权重；

                 例：



bind

bind[<address>]:<port_range> [, ...]

bind[<address>]:<port_range> [, ...] interface <interface>

此指令仅能用于frontend和listen区段，用于定义一个或几个监听的套接字。

<address>：可选选项，其可以为主机名、IPv4地址、IPv6地址或*；省略此选项、将其指定为*或0.0.0.0时，将监听当前系统的所有IPv4地址；

<port_range>：可以是一个特定的TCP端口，也可是一个端口范围(如5005-5010)，代理服务器将通过指定的端口来接收客户端请求；需要注意的是，每组监听的套接字<address:port>在同一个实例上只能使用一次，而且小于1024的端口需要有特定权限的用户才能使用，这可能需要通过uid参数来定义；

<interface>：指定物理接口的名称，仅能在Linux系统上使用；其不能使用接口别名，而仅能使用物理接口名称，而且只有管理有权限指定绑定的物理接口；

            mode: 指明haproxy代理模式，默认为tcp:

                           tcp：实例运行于纯TCP模式，在客户端和服务器端之间将建立一个全双工的连接，且不会                   对7层报文做任何类型的检查；此为默认模式，通常用于SSL、SSH、SMTP等应用；                 http：实例运行于HTTP模式，客户端请求在转发至后端服务器之前将被深度分析，所有不                    与RFC格式兼容的请求都会被拒绝；

             健康检查方法：

optionhttpchk

optionhttpchk <uri>

optionhttpchk <method> <uri>

option httpchk <method><uri> <version>：不能用于frontend段，例如：

backendhttps_relay

    mode tcp

    option httpchk OPTIONS * HTTP/1.1\r\nHost:\www.magedu.com

    server apache1 192.168.1.1:443 check port80

statsenable

启用基于程序编译时默认设置的统计报告，不能用于“frontend”区段。只要没有另外的其它设定，它们就会使用如下的配置：

- stats uri   : /haproxyadmin?stats  改变路径，更改后访问路径会改变

- stats realm : "\HAProxy\ Statistics" 提示信息

  - stats auth : no authentication

  - stats scope : no restriction

  -stats hide-version  隐藏版本信息；

-stats admin { if | unless } <cond>

在指定的条件满足时启用统计报告页面的管理级别功能，它允许通过web接口启用或禁用服务器，不过，基于安全的角度考虑，统计报告页面应该尽可能为只读的。此外，如果启用了HAProxy的多进程模式，启用此管理级别将有可能导致异常行为。

backendstats_localhost

    stats enable

    stats admin if LOCALHOST

backendstats_auth

    stats enable

    stats auth haproxyadmin:password

    stats admin if TRUE

                  例：



尽管“stats enable”一条就能够启用统计报告，但还是建议设定其它所有的参数，以免其依赖于默认设定而带来非期后果。下面是一个配置案例。

  backend public_www

    server websrv1 172.16.100.11:80

    stats enable

    stats hide-version

    stats scope   .

    stats uri     /haproxyadmin?stats

    stats realm   Haproxy\ Statistics

    stats auth    statsadmin:password

    stats auth    statsmaster:password

          haproxy cookie sticky：基于cookie的粘性，绑定服务器

                         cookie：Enable cookie-based persistence in a backend.

                         具体实现方式：

                         backendappsrvs

                           balance     roundrobin

                           optionhttpchk

cookie SERVERID insert indirect nocache  （以cookie名 SERVERID来插入web信息，nocache表示不缓存敏感数据）

    server web1 172.16.100.7:80 check inter 2 rise 1 fall 3 cookie web1

    server web2 172.16.100.8:80 check inter 2 rise 1 fall 3 cookie web2

          option选项：

      optionforwardfor [ except <network> ] [ header <name> ] [ if-none ]

          定义转发首部，即转发真正的客户端首部到服务器端；可以用于frontend、backend、default、listen

            Enable insertion of the X-Forwarded-For header to requests sent toservers

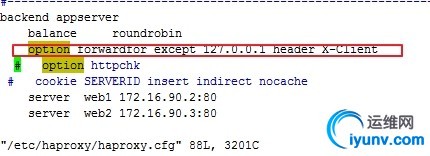

例：在haproxy服务器上，定义在backend中，添加option  forwardfor；


        更改后端上游服务器的日志格式，，用于记录首部信息需要查看的可以更改：

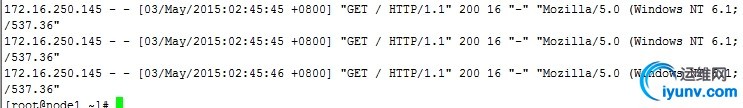

      得到来自真实客户端的IP：


                        option http-servrt-close:当选择长了连接时启用，服务器端主动把后端连接关闭，否则会长                                  时间占据后端服务器端的连接；
         option http-pretend-keepalive 假装长连接。即，由于后端服务器不支持长连接，而客户端与前端                                                HAproxy服务器端是长连接，若后端反馈给前端的是已断开，则前端也会                                          断开连接，此命令就是用于假装后端还是连着。当前端发出请求时，后                                          端服务器可再次启用。

haproxy的acl:

haproxy的ACL用于实现基于请求报文的首部、响应报文的内容或其它的环境状态信息来做出转发决策，这大大增强了其配置弹性。其配置法则通常分为两步，首先去定义ACL，即定义一个测试条件，而后在条件得到满足时执行某特定的动作，如阻止请求或转发至某特定的后端。定义ACL的语法格式如下。

  acl <aclname> <criterion> [flags][operator] <value> ...

  <aclname>：ACL名称，区分字符大小写，且其只能包含大小写字母、数字、-(连接线)、_(下划线)、                 .(点号)和:(冒号)；haproxy中，acl可以重名，这可以把多个测试条件定义为一个共同的acl；

  <criterion>：测试标准，即对什么信息发起测试；测试方式可以由[flags]指定的标志进行调整；而有些测             试标准也可以需要为其在<value>之前指定一个操作符[operator]；

  [flags]：目前haproxy的acl支持的标志位有3个：

   -i：不区分<value>中模式字符的大小写；

    -f：从指定的文件中加载模式；

    --：标志符的强制结束标记，在模式中的字符串像标记符时使用；

  <value>：acl测试条件支持的值有以下四类：

                   整数或整数范围：如1024:65535表示从1024至65535；仅支持使用正整数(如果出现类似小数的           标识，其为通常为版本测试)，且支持使用的操作符有5个，分别为    eq、ge、gt、le和lt；

   字符串：支持使用“-i”以忽略字符大小写，支持使用“\”进行转义；如果在模式首部出现了-i，可以在           其之前使用“--”标志位；

    正则表达式：其机制类同字符串匹配；

    IP地址及网络地址

同一个acl中可以指定多个测试条件，这些测试条件需要由逻辑操作符指定其关系。条件间的组合测试关系有三种：“与”(默认即为与操作)、“或”(使用“||”操作符)以及“非”(使用“!”操作符)。

5.1 常用的测试标准(criteria)

5.1.1 be_sess_rate<integer>

be_sess_rate(backend)<integer>

用于测试指定的backend上会话创建的速率(即每秒创建的会话数)是否满足指定的条件；常用于在指定backend上的会话速率过高时将用户请求转发至另外的backend，或用于阻止攻击行为。例如：

    backend dynamic

     mode http

      acl being_scanned be_sess_rate gt 50

     redirect location/error_pages/denied.html if being_scanned

5.1.2 fe_sess_rate<integer>

fe_sess_rate(frontend)<integer>

用于测试指定的frontend(或当前frontend)上的会话创建速率是否满足指定的条件；常用于为frontend指定一个合理的会话创建速率的上限以防止服务被滥用。例如下面的例子限定入站邮件速率不能大于50封/秒，所有在此指定范围之外的请求都将被延时50毫秒。

    frontend mail

        bind :25

        mode tcp

        maxconn 500

        acl too_fast fe_sess_rate ge 50

        tcp-request inspect-delay 50ms

        tcp-request content accept if !too_fast

        tcp-request content accept if WAIT_END

5.1.3 hdr<string>

hdr(header)<string>

用于测试请求报文中的所有首部或指定首部是否满足指定的条件；指定首部时，其名称不区分大小写，且在括号“()”中不能有任何多余的空白字符。测试服务器端的响应报文时可以使用shdr()。例如下面的例子用于测试首部Connection的值是否为close。

    hdr(Connection) -i close

5.1.4 method<string>

method<string>

测试HTTP请求报文中使用的方法。

5.1.5 path_beg<string>

用于测试请求的URL是否以<string>指定的模式开头。下面的例子用于测试URL是否以/static、/images、/javascript或/stylesheets头。

    acl url_static       path_beg       -i /static /images /javascript/stylesheets

5.1.6 path_end<string>

用于测试请求的URL是否以<string>指定的模式结尾。例如，下面的例子用户测试URL是否以jpg、gif、png、css或js结尾。

    acl url_static       path_end       -i .jpg .gif .png .css .js

5.1.7 hdr_beg<string>

用于测试请求报文的指定首部的开头部分是否符合<string>指定的模式。例如，下面的例子用记测试请求是否为提供静态内容的主机img、video、download或ftp。

    acl host_static hdr_beg(host) -i img.video. download. ftp.

5.1.8 hdr_end<string>

用于测试请求报文的指定首部的结尾部分是否符合<string>指定的模式。例如，下面的例子用记测试请求是否为

动静分离的示例：

frontend  main

    bind *:80

    bind *:8080

    acl url_static       path_beg       -i /static /images /javascript/stylesheets

    acl url_static       path_end       -i .jpg .gif .png .css .js

    use_backend static          if url_static

    default_backend             appsrvs

#---------------------------------------------------------------------

#static backend for serving up images, stylesheets and such

#---------------------------------------------------------------------

backendstatic

    balance roundrobin

    server static1 172.16.100.11 check

    server static2 172.16.100.12 check

backendappsrvs

    balance    roundrobin

    option forwardfor except 127.0.0.1 headerX-Client

    option httpchk

    cookie SERVERID insert indirect nocache

    server web1 172.16.100.7:80 check cookie web1

    server web2 172.16.100.8:80 check cookieweb2
