linux中配合IS-IS搭建DHCP服务让客户机自动获取IP地址

wer21213

实验目的：首先是配置上次发表IS-IS的部分配置过程，然后结合两台linux虚拟机，一台DHCP服务器，一台客户机，让客户机自动获取IP，使用DHCP给他保留的特定的IP地址，然后测试能够和另外一台添加的PC机互联互通。

实验过程：首先配置路由器的IP地址和IS-IS协议、RIP协议、并设置路由重分发。
然后配置linux-1的DHCP服务器以及配置文件。
然后配置linux-2的网卡参数为自动获取IP地址。
最后使用VPCS配置C1的IP地址测试和linux-2客户机的互通性。下面是详细过程。

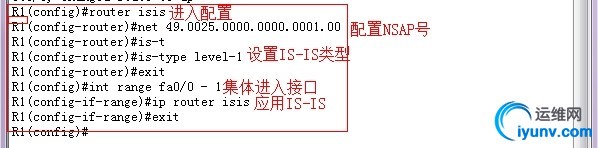

IS-IS部分的路由器配置。R1的配置如下所示，配置了类型为level-1。

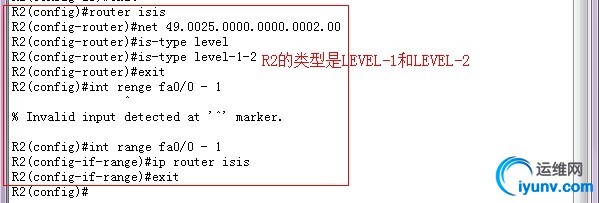

R2上面的IS-IS配置，作为Level-1-2类型使用。

R3上面的IS-IS配置，作为level-2-only的类型使用。另外有一个端口配置了RIP协议，然后在IS-IS协议中配置RIP协议的路由重分发，以及在RIP协议中配置重分发IS-IS协议和重分发直连路由。

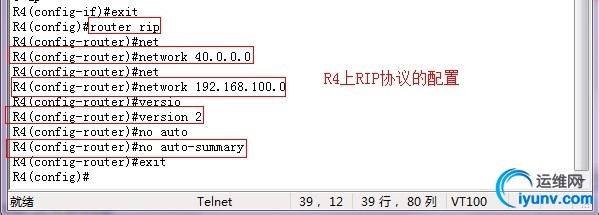

R4上面的配置，除了配置端口外，就只是配置了RIP协议。另外SW1上面不需要配置什么，只要注意连接的是二层端口就行。

此时进入linux-1作为DHCP服务器，配置固定的IP地址和网关。

然后安装DHCP服务，查看安装位置，查看配置文件，可以看到此时的配置文件里面什么都没有。然后复制DHCP的配置文件到此目录下。

下面开始编辑配置文件。

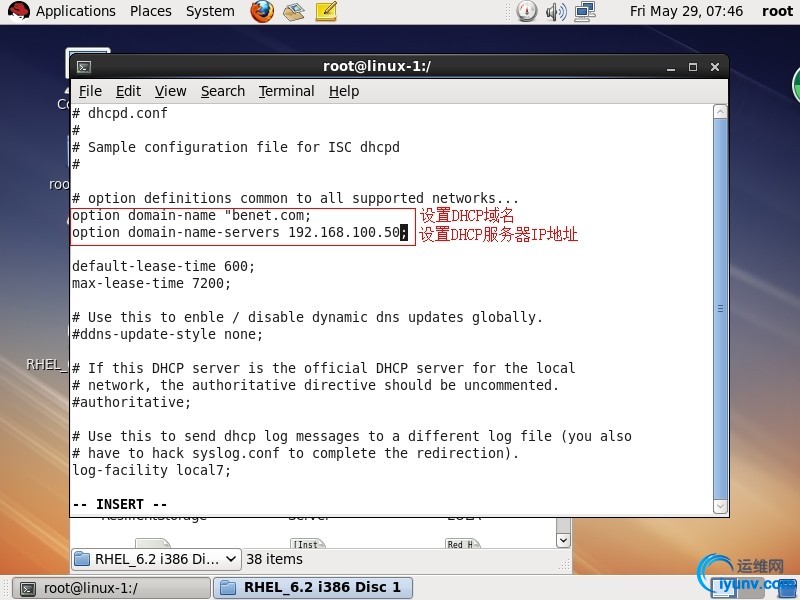

首先编辑的是DHCP的域名。DHCP的服务器IP地址。

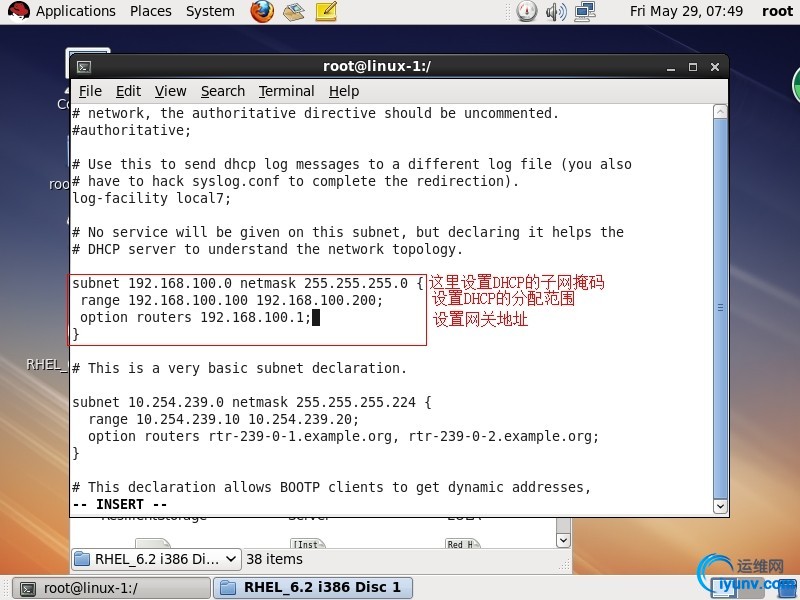

然后在下面设置DHCP自动分配的域的网段和范围以及网关。

开启DHCP服务。

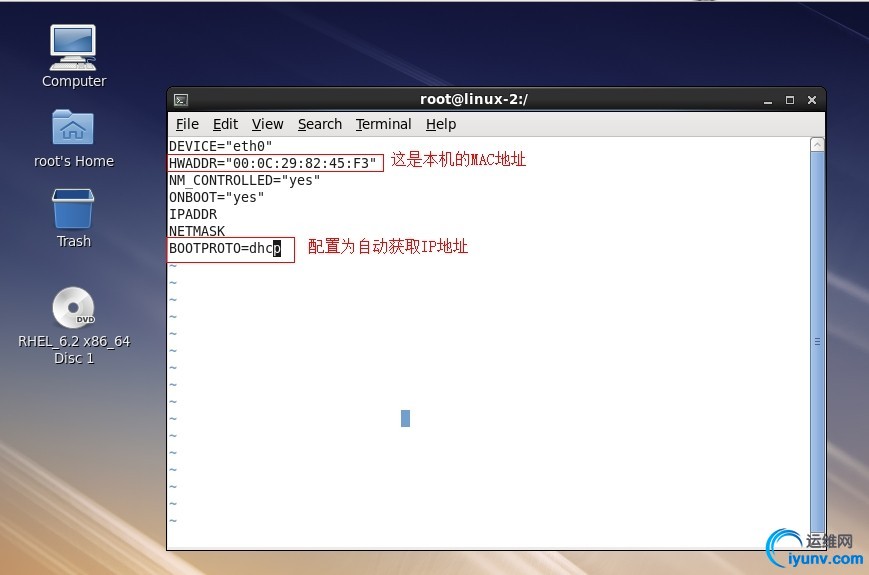

之后在linux-2中编辑网卡属性配置为DHCP自动获取。

此时使用ifconfig查看eth0的的IP地址，或者重新启动之后在进行查看，可以看到前面配置地址池中的一个地址。

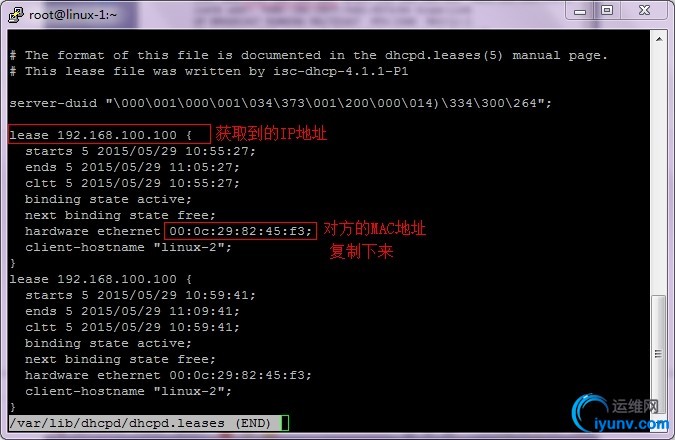

此时可以在linux-1中查看访问本服务器的DHCP日志文件。

在这里可以查看到linux-2获取到的IP地址以及对方的MAC地址，此时使用copy把MAC地址复制下来。

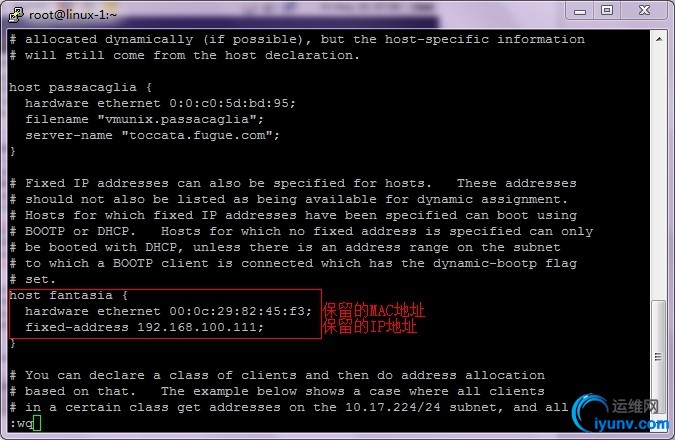

再次进入DHCP的配置文件，修改下面的保留配置项，把MAC地址粘贴到这里，然后输入要为他设置的IP地址。

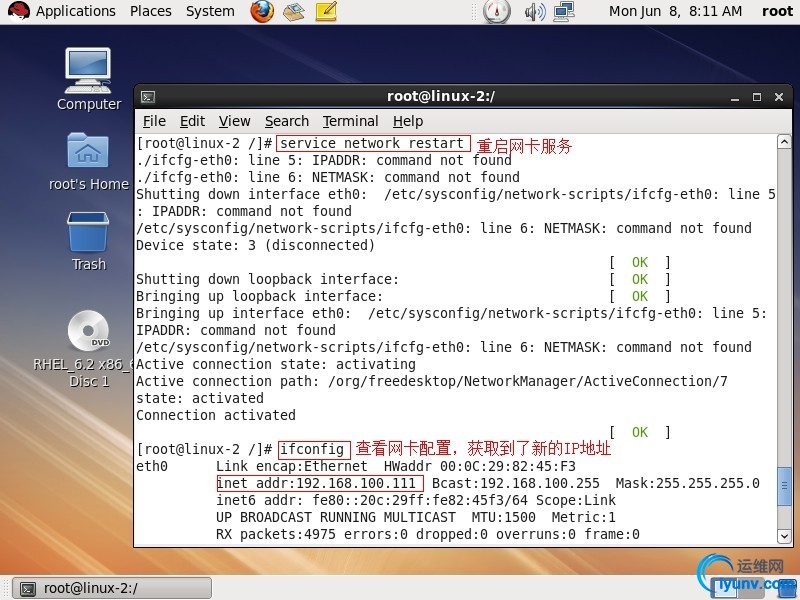

此时再次回到linux-2重启网卡配置，再次查看网卡的IP地址配置，此时可以看到刚才为linux-2保留的IP地址已经应用上了。

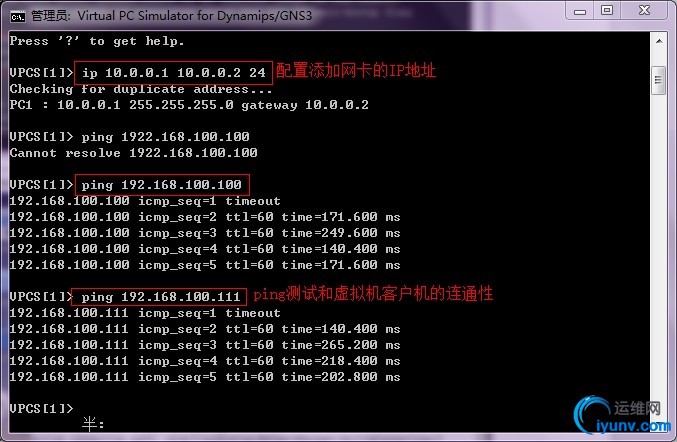

此时使用GNS3的vpcs配置另外一个PC的IP地址，然后测试跟linux-2的互通性。

经验总结：GNS3上面的IS-IS地址配置和RIP的配置以及路由重分发需要配置正确。
DHCP服务器上面需要复制网络配置，并且在配置DHCP的时候，需要注意服务器网卡IP地址要先配置完成。配置完成之后需要重新加载或者重启服务。
