划分VLAN将生成树协议中的阻塞端口设置为转发端口

filer

  在STP——生成树协议中可以看到       [backcolor=white !important]

[Shell] 纯文本查看 复制代码

1
Hello Time  2 sec  Max Age 20 sec  Forward Delay 15 sec
可知在默认的情况下，STP管理的交换机直径不能超过7台。首先要知道的是
1
1 VLAN = 1 STP = 1 subnet

为了实现对直径超过7台交换机的管理，可以给交换机划分逻辑区域，并规定在每个区域中，都是一个单独的广播域。在二层环境中不允许对广播进行转发——VLAN（虚拟局域网），划分广播域，限制广播的范围，使不同广播域不能在不同的VLAN之间通信，进行广播域的隔离。即可以达到三层的功能，每一个不同的广播域都相当于一个单独的生成树。VLAN跨越7台交换机的极限，实现对网络的扩充。VLAN划分方式：按用户的只能部门   现在的问题：怎么把生成树中的阻塞端口变成转发端口，没有环路，并且保证不会发生广播风暴。       如上图，连接好之后，总有一个端口是处于阻塞的状态，怎么使端口都处于转发状态？并且避免广播风暴，怎么解决生成树（交换机的直径是7台）的扩展问题？—————通过划分VLAN的方式来解决。    每个vlan可以有7台交换机(STP默认情况下的管理极限)，那么3个vlan就可以有21台交换机。   那么在生成树协议中的阻塞端口是否也可以通过划分VLAN实现呢？
   说明：内部的端口是偶数端口2、4、6属于VLAN2，外部的端口是奇数端口属于VLAN1。   创建VLAN2，并将2、4、6端口加入VLAN2，这里只给出A的配置，B、C的配置同A

[Shell] 纯文本查看 复制代码

A(config)#vlan 2
A(config)#int fa0/2
A(config-if-range)#sw
A(config-if-range)#switchport ac
A(config-if-range)#switchport access v
A(config-if-range)#switchport access vlan 2
A#sh sp
A#sh spanning-tree

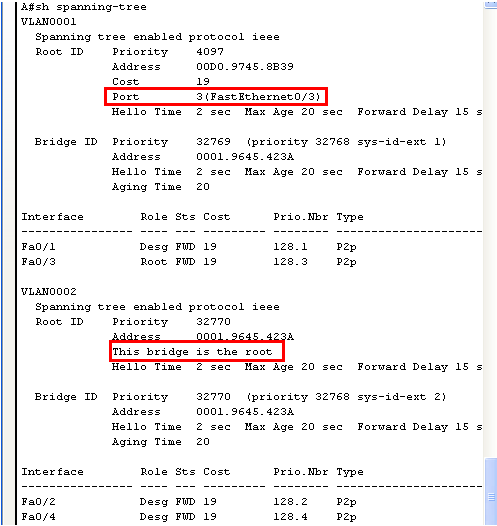

   现在出现了新的问题：       从上图中可以看出同一个交换机在不同的vlan中，担任不同的角色，如此便会引发如下问题——>肯能会将高速带宽连接的端口阻塞，而用低俗带宽连接的端口转发。而我们不希望核心交换机的地位被替换，以便使网络的性能最优。
解决办法：A交换机是VLAN2的根网桥，C是VLAN1的根网桥，现在修改使B是VLAN1的根网桥，即让两个核心交换机充当根网桥。

[Shell] 纯文本查看 复制代码

B(config)#sp
B(config)#spanning-tree vl
B(config)#spanning-tree vlan 1 pr
B(config)#spanning-tree vlan 1 priority 4096
/*也可以改为0，此时B一定是vlan1的根网桥。*/

此时B为vlan1的根网桥，A为vlan2的根网桥。让网络中性能好的设备成为生成树的根网桥。另外根网桥上的所有端口都会处于转发状态。新的问题：如果网络中的vlan数量很多是，用实际的线将将各个设备连接起来，这显然是不合适的，也是不经济的做法，也是不现实的做法（网络的布线将会成为一个问题）。为了实现交换机在更多的vlan中，产生更多的生成树核心交换机的端口处于转发状态，并且没有阻塞端口———以太通道，将路线捆绑，实现逻辑通道的转发——全网转发，并且没有阻塞端口。
