lvs + keepalived + httpd DR模式web层高可用方案架构

filer

注意：lvs+keepalived 高可用方案中主备可以不需要绑定脚本，只需要keepalived的单个文件就可以整个集群.

本实验为了方便理解采用了rpm 包安装的方式，对tar包情有独钟的可以绕过.本次讨论的重点是lvs+keepalived

1.1  IP地址的配置：

lvs1master          192.168.80.145        主keepalived

lvs2 slave          192.168.80.144        备keepalived

realserver          192.168.80.146        web1

realserver          192.168.80.147        web2

realserver          192.168.80.149        web3      实验里面未添加（机器太烂）

GW                  192.168.80.254        网关

1.2  架构图:

[Shell] 纯文本查看 复制代码

安装支持包：
1
yum install openssl-devel kernel-devel

安装ipvsadm ：
1
yum install ipvsadm

安装keepalived ：
1
yum install keepalived

配置开机启动项：
1
2
chkconfig ipvsadm on
chkconfig keepalived on

配置keepalived :

[backcolor=white !important]

[Shell] 纯文本查看 复制代码

1
vim /etc/keepalived/keepalived.confg
内容如下：

! Configuration File for keepalived
global_defs {
  notification_email {
#    [email]acassen@firewall.loc[/email]
#    [email]failover@firewall.loc[/email]
#    [email]sysadmin@firewall.loc[/email]
[email]57674891@qq.com[/email]                  # 联系人
   }
  notification_email_from [email]57674891@qq.com[/email]
  smtp_server     smtp.qq.com
  smtp_connect_timeout    30
  router_id LVS_DEVEL
}
vrrp_instance VI_1 {
   state MASTER             #从上直接改为BACKUP 即可。
   interface eth0
   virtual_router_id 51
   priority 100               # 主上是100 从一定要设置比主小，90
   advert_int 1
   authentication {
       auth_type PASS        #密码验证类型
       auth_pass 1111        #主从之间的验证密码，主从2端一定要一致
    }
   virtual_ipaddress {
      # 192.168.200.16
      # 192.168.200.17
      # 192.168.200.18
      #10.0.0.100
      192.168.80.148         # 虚拟ip （vip）地址后面，下面可以继续叠加。
    }
}
#--------------------------------------
virtual_server 192.168.80.148 80 {    # 虚拟IP
   delay_loop 6                  #(每隔10秒查询realserver状态)
   lb_algo rr                     #(lvs 算法) 更改算法在此处更改
   lb_kind DR                    #(Direct Route)
   persistence_timeout 5          #(同一IP的连接60秒内被分配到同一台realserver)
   protocol TCP                  #(用TCP协议检查realserver状态)
   real_server 192.168.80.146 80 {   #  web端地址
       weight 1               #(权重)
       TCP_CHECK {
       connect_timeout 10       #(10秒无响应超时)
       nb_get_retry 3
       delay_before_retry 3
       connect_port 80          #端口
       }
    }
   real_server 192.168.80.147 80 {
       weight 1
       TCP_CHECK {
       connect_timeout 10
       nb_get_retry 3
       delay_before_retry 3
       connect_port 80
       }
    }
}

#后面还有很多示例可以负载其他服务，再此不做演示

------------------------主ha配置完成-------------------------------------

backup 配置：

安装ipvsadm 和keepalived 是一样的

[backcolor=white !important]

[Shell] 纯文本查看 复制代码

1
scp [email]root@192.168.80.144[/email]:/etc/keepalived/keepalived.conf

修改keepalived 配置文件使之成为备ha，（仅需要修改2个地方）
1
vim /etc/keepalived/keepalived.conf


vrrp_instance VI_1 {
   state BACKUP              #直接改为BACKUP 即可。
   interface eth0
   virtual_router_id 51
   priority 90                #主上是100 从一定要设置比主小，90
   advert_int 1
设置完成重启keepalived 即可，启动ipvsadm start

1
service keepalived start

------------------------备ha配置完成-------------------------------------

web 端：

[backcolor=white !important]

[Shell] 纯文本查看 复制代码

1
vim /root/realserver.sh

#!/bin/bash
# description: Config realserver
#Written by : [url]http://kerry.blog.[/url]
#此脚本转自以上作者，尊重他人劳动成果。特此保留版权信息
SNS_VIP=192.168.80.148   # VIP 地址
/etc/rc.d/init.d/functions   #如果提示权限不够 执行：chmod 777 /etc/rc.d/init.d/functions
case "$1" in
start)
       /sbin/ifconfig lo:0 $SNS_VIP netmask 255.255.255.255 broadcast $SNS_VIP
       /sbin/route add -host $SNS_VIP dev lo:0
       echo "1" >/proc/sys/net/ipv4/conf/lo/arp_ignore
       echo "2" >/proc/sys/net/ipv4/conf/lo/arp_announce
       echo "1" >/proc/sys/net/ipv4/conf/all/arp_ignore
       echo "2" >/proc/sys/net/ipv4/conf/all/arp_announce
       sysctl -p >/dev/null 2>&1
       echo "RealServer Start OK"
       ;;
stop)
       /sbin/ifconfig lo:0 down
       /sbin/route del $SNS_VIP >/dev/null 2>&1
       echo "0" >/proc/sys/net/ipv4/conf/lo/arp_ignore
       echo "0" >/proc/sys/net/ipv4/conf/lo/arp_announce
       echo "0" >/proc/sys/net/ipv4/conf/all/arp_ignore
       echo "0" >/proc/sys/net/ipv4/conf/all/arp_announce
       echo "RealServer Stoped"
       ;;
*)
       echo "Usage: $0 {start|stop}"
       exit 1
esac
exit 0
赋予可执行权限：
1
chmod a+x realserver.sh

加入开启自启动：
1
echo /root/realserver.sh &>>/etc/rc.local

启动脚本：
1
/root/realserver.sh &
查看本机的ip信息：
#
1
ifconfig

把realserver.sh  复制到其他的web端上同样操作，验证即可。

------------------------至此realserver配置完成-----------------------

测试部分：

任意客户端访问http://192.168.80.148应该都在146，147，149 三台主机之间切换

主lvs + keepalived 访问效果图：

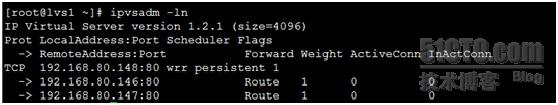

ipvsadm –ln

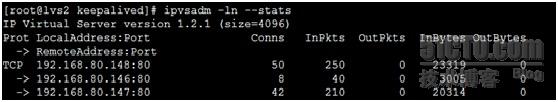

ipvsadm –ln–-stats

backup 上的内容

ipvsadm –ln

ipvsadm –ln –stats：

主从切换日志内容：

停掉主上的keepalived

tail –F/var/log/message

backup日志

从接替主之后访问VIP 产生的效果：

主从切换正常，试验完成。
