系统运维篇之DellR720-配置Broadcom网卡组配置实例

erw23312

首先，配置端口组在实际情况中的运用的场景很多，偏冗余主要为了解决单点故障问题。多是配合在HA、VRRP、hsrp，交换机堆叠等多种实际运用场景。
好了，不唠叨直接“上大菜”

第一大步：
       配置Broadcom网卡组

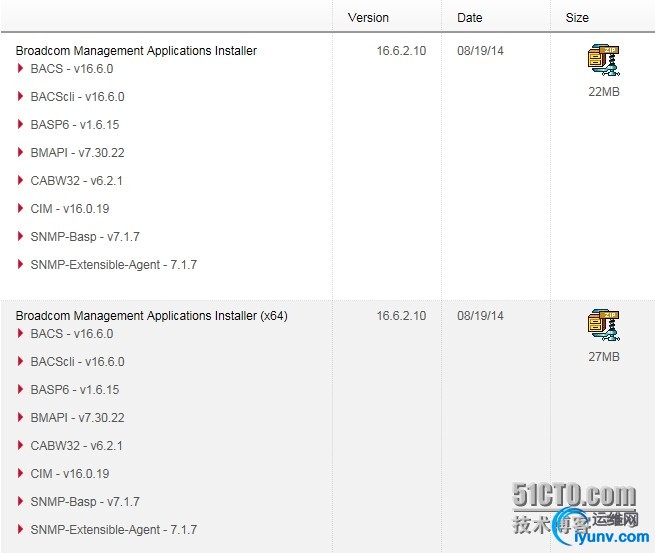

要在Broadcom网卡上启用网卡组，需要安装Broadcom网卡管理软件BACS（Broadcom Advanced Control Suite），可以从Broadcom网站下载该软件，链接如下：

http://www.broadcom.com/support/ethernet_nic/netxtreme_server.php

选择对应版本的下载链接下载。

解压后运行Setup进行安装，安装Control Suite中BASP，安装过程中使用默认选项即可。安装过程略。

第二小步：

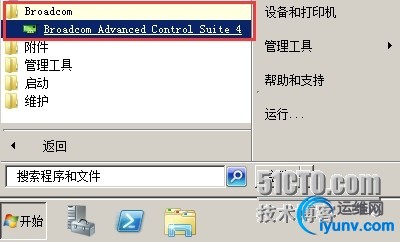

安装完成后，从开始菜单启动BACS

第三小步：

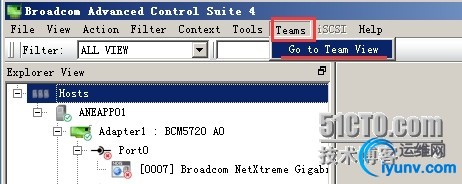

点击 Teams --> Goto Team View，切换到网卡组视图；

第四小步：

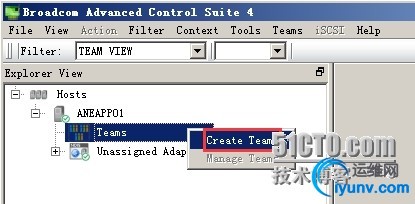

右键点击 Teams -->Create Team，启动网卡组创建向导；

第五小步：

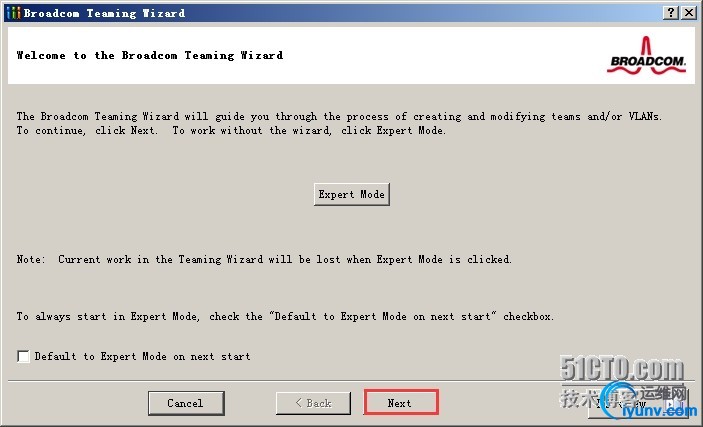

点击 Next，通过向导模式进行配置。或者点击 Expert Mode，使用专家模式进行配置。为了便于了解，以下将以向导模式进行说明；

第六小步：

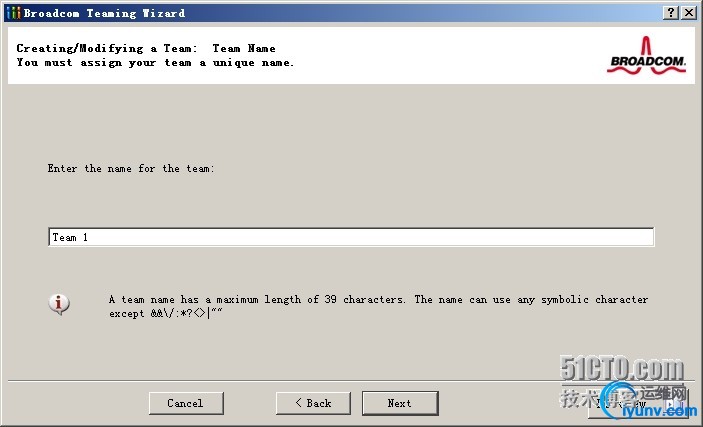

输入网卡组名称，注意下方提示内容表明此名称的命名限制，不能超过39个字符，不能使用\/:*等特殊字符；

第七小步：

选择网卡组类型，Broadcom网卡绑定有三种类型，

Smart Load Balancing(TM) and Failover (SLB)：智能负载均衡模式。

8023.3ad Link Aggregation using Link Aggregation ControlProtocol (LACP)：动态链路汇聚模式，需交换机开启LACP(动态链路汇聚)，使用这种汇聚模式，假如交换机不支持LACP或者支持LACP但是未开启的话，汇聚好之后网卡链路只会显示1Gbps。

FEC/EGC Generic Trunking：静态链路汇聚模式，如果交换机没有LACP模式，那么选择这个。使用这种汇聚模式，无论你交换机是否支持汇聚，是否支持LACP，那么汇聚好之后都会显示网卡数量*1Gbps的速率。

如无特殊说明，建议采用SLB模式，智能负载均衡和故障转移。

    第八小步：

选择需要添加到网卡组中的网卡，点击Add，添加完成后点击Next。4块网卡时，建议每2块网卡创建一个网卡组，能同时满足负载均衡和故障转移需求；

第九小步：

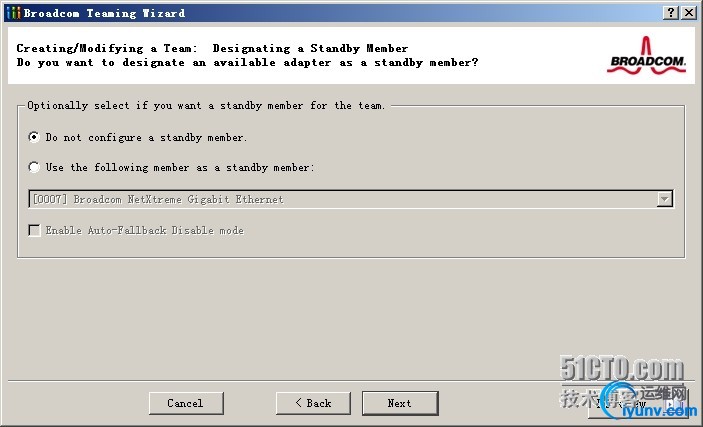

两块网卡绑定时，不需要指定备用成员，如果有多个网卡绑定，建议指定一个网卡做为备用成员。在负载均衡出现问题时，备用成员将承担通讯流量；

第十小步：

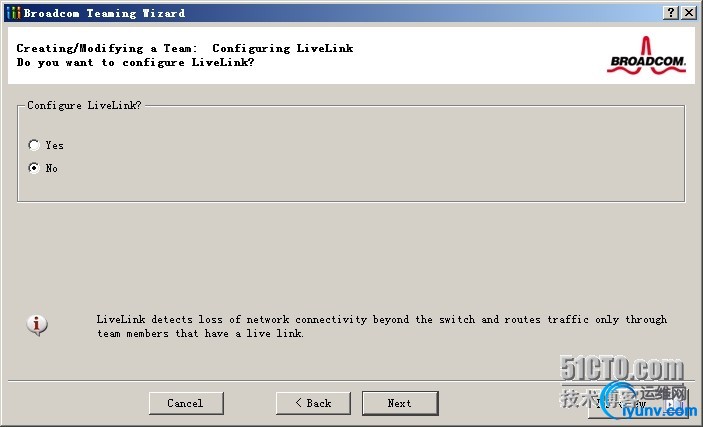

配置LiveLink，此功能将持续ping某一指定的IP地址，以检测链路状态，因为会对网络产生一定影响，建议保持关闭状态（默认选项）；

第十一小步：

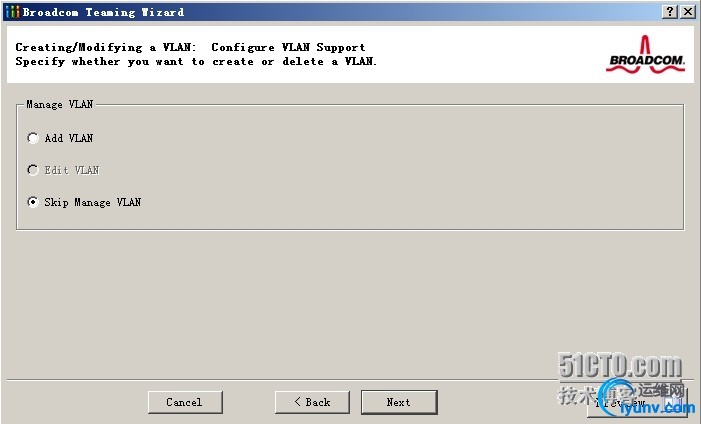

根据需求确定是否指定网卡VLAN；

第十二小步：

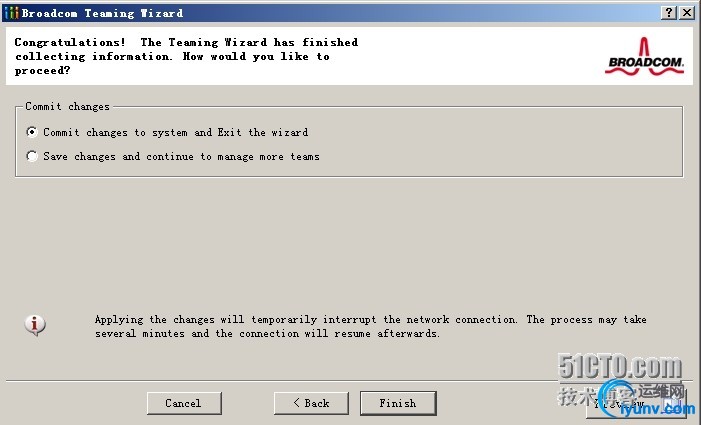

点击Finish提交配置变更。如需继续配置其他网卡组，选择Save changes and Continue tomanage more teams并点击Next，重复以上配置步骤。

最后一步：

配置完成后，在控制面板 - 网络连接 中找到创建的网卡组，按普通网卡的IP配置方式进行配置即可。

好了，到这里，所有配置完成。

这里呢，强调一点。我们在昨晚配置后，请模拟单点故障进行调试。避免隐患。

windows默认使用都是故障转移，若是选择负载方式，涉及到上联【堆叠】交换机的链路捆绑。

至于高级特性，请各位攻城师充分发挥想象力，去做方案把！！
