cati监控应用

erw23312

Cacti监控系统的试验环境比较简单一台监控主机，一台被监控主机。

Cacti监控其他主机是通过简单的网络管理协议（snmp）收集被监控端的数据信息的，因为被监控端主机都需要安装net-snmp以及依赖包lm_sensors，并设置snmp配置文件。lm_sensors软件可以帮助我们监控硬件信息，安装snmp主程序及相关的依赖软件包，被监控主机仅需要修改snmp主配置文件即可

被监控端配置

yum -y install net-snmp lm_sensors

[iyunv@localhost ~]# vim /etc/snmp/snmpd.conf

#com2sec notConfigUser  default       public

com2sec notConfigUser  default       rose001

# Second, map the security name into a group name:

#       groupName      securityModel securityName

group   notConfigGroup v1           notConfigUser

group   notConfigGroup v2c           notConfigUser

# Third, create a view for us to let the group have rights to:

# Make at least  snmpwalk -v 1 localhost -c public system fast again.

#       name           incl/excl     subtree         mask(optional)

view    systemview    included   .1.3.6.1.2.1.1

view    systemview    included   .1.3.6.1.2.1.25.1.

# Finally, grant the group read-only access to the systemview view.

# group context sec.model sec.level prefix read   write  notif

#access  notConfigGroup ""      any       noauth    exact  systemview none none

access  notConfigGroup ""    any       noauth    exact  all  none  none

view all  included     .1

(红色部分为修改配置文件部分)

Snmp配置文件主要包括4部分内容需要修改。第一步，映射通信名称到安全用户名称；第二步，将用户加入到组中；第三步，为组创建systemvies视图；第四步，创建all视图并赋予组只读访问权限。主配置文件设置完成后重启服务，即可通过客户端访问该服务器获得系统信息，snmp使用的端口号为udp161端口以及tcp199端口，我们需要在防火墙规则中开放这些端口数据。

[iyunv@localhost ~]# service snmpd start

[iyunv@localhost ~]# chkconfig snmpd on

安装cati服务

Cacti是基于PHP的web监控管理系统，所以cacti监控主机需要部署lamp环境（lamp环境的搭建参考此前的lamp环境搭建的博客），此外还需要使用snmp简单网络管理协议从被监控主机提取数据，然后使用RRDTool工具保存数据并最终生成图表信息。

yum -y install net-snmp net-snmp-devel net-snmp-utils net snmp-libs lm_sensors php-xml zlib libpng freetype cairo-devel pango-devel gd

因为cacti的优势在于其丰富的图表效果，为了将数据绘制成相应的更加直观的图表格式输出，就需要安装RRDTool工具，该软件的安装非常简单，使用configure，make,make install默认安装即可。

wget http://oss.oetiker.ch/rrdtool/pub/rrdtool-1.4.7.tar.gz

tar -xf rrdtool-1.4.7.tar.gz -C /usr/local/

cd /usr/local/rrdtool-1.4.7/

yum -y install gcc

yum -y install libxml2*

yum -y install perl-ExtUtils-MakeMaker.x86_64

./configure --prefix=/usr/local/rrdtool

Make &&  make install

设置apache虚拟主机

因为是基于web的监控平台，需要修改apache主配置文件httpd.conf，通过DirectoryIndex index.html index.htm index.php指令设置默认首页为index.php,并开启虚拟主机配置文件

vim /etc/httpd/conf/httpd.conf

<VirtualHost *:80>

    DocumentRoot /var/www/html/cacti

    ServerName cati.chosen.com

</VirtualHost>

修改PHP配置文件的时区设置，默认date.timezone为注释行，需要手动开启并设置时区，否则进行cacti初始化时会提示 It is not safe to rely on the systen’s timezone settings

我将时区定义为：date.timezone ="Asia/Shanghai"部署cacti监控系统，创建web页面跟路径目录，解压cacti包并移动至web跟路径下，因为apache默认以apache用户及组身份启动，所以需要使用chown命令修改目录权限以便apache读取相关页面。

    wget http://www.cacti.net/downloads/cacti-0.8.8a.tar.gz

tar -xf cacti-0.8.8a.tar.gz

mv cacti-0.8.8a  /var/www/html/cacti

chown -R apache:apache /var/www/html/cacti

Service httpd restart

创建初始化数据库，这里要确保mysql服务器程序是开启的，通过cacti软件包内提供的数据库备份文件，在本机生成名为cacti的数据库，创建cactiuser账户,并赋予其访问cacti数据库的所有权限，该账号的密码为rose0011.

Mysqladmin -uroot -p create cacti

Cd  /var/www/html/cacti

Mysql -uroot -p cacti < cacti.sql

Msyql -uroot -p

mysql> GRANT ALL PRIVILEGES ON cacti.* TO 'cactiuser'@'localhost' IDENTIFIED BY 'rose0011';

mysql> flush privileges;

mysql> show grants for cactiuser@'localhost';

+------------------------------------------------------------------------------------------------------------------+

| GRANT USAGE ON *.* TO 'cactiuser'@'localhost' IDENTIFIED BY PASSWORD '*668D84A088D81FC9E2FE95B7C112DDA6190478C3' |

| GRANT ALL PRIVILEGES ON `cacti`.* TO 'cactiuser'@'localhost'

+------------------------------------------------------------------------------------------------------------------+

设置cacti配置文件，根据上一步数据库初始化操作所创建的数据库信息，修改cacti配置文件中的数据库参数资料，修改内容如下：

Vim /var/www/html/cacti/include/config.php

/* make sure these values refect your actual database/host/user/password */

$database_type = "mysql";

$database_default = "cacti";

$database_hostname = "localhost";

$database_username = "cactiuser";

$database_password = "rose0011";

$database_port = "3306";

$database_ssl = false;

启动snmp:service  snmpd  start

Cacti生成图表信息

当被监控主机与监控主机都部署完成后，管理员就可以在任意一台网络中的主机中通过浏览器访问cacti管理界面，配置与管理监控服务器。访问后如图所示

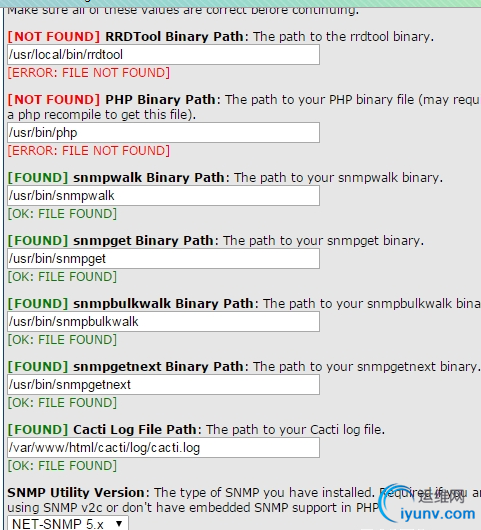

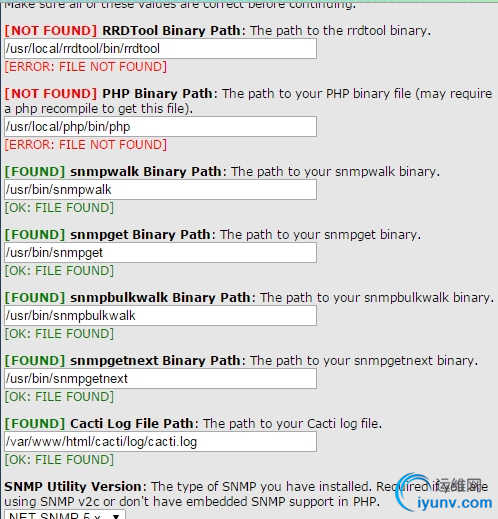

Cacti所需要的组件信息如果某些组件未找到，就会以红色显示，修改完之后为

下一步之后提示输入账户名和密码，cacti初始账户名与密码都为admin，输入正确后，系统会提示要求强制修改密码

登录cacti管理界面后，如果需要监控其他主机，还需要完成一些简单的设置，首先要在管理界面中通过devices菜单将被监控主机添加进来。其次，要为新添加的主机创建监控图形，通过new grahps菜单创建监控图形时可以根据情况有选择地监控对象主机。最后，要创建一棵便于查看图形的图形树。

a,添加服务器

Console -> Create New Graphs 右上方有一个 create new host

或者直接输入url，如下

http://192.168.1.2/graphs_new.php

b,为新增服务器，创建图表

Console -> Devices -> (Edit) 右上方有一个 Create Graphs for this Host

或者直接输入url，如下

http://192.168.1.132/graphs_new.php?host_id=2

c，将新增加的服务器，添加到graph tree

Console -> Graph Trees -> (Edit) -> Graph Tree Items

这样的话，我们就可以在graph中看到我添加的服务器了

crontab -e

*/5 * * * * /usr/local/php/bin/php /var/www/html/cacti/poller.php 每5分钟收集一次数据

Poller.php为收集数据信息的脚本
