ACL过滤奇数或者偶数路由

cheng029

一个多协议网络中，客户地址分配很细，很多：

192.168.1.0/24

192.168.2.0/24

192.168.3.0/24

192.168.4.0/24

192.168.5.0/24

……………………..

某些网络需要将所有的偶数位的网段进行过滤

分析:

由于要求R1仅能够学习到R3的奇数位的网络号或是偶数号的网络号.将各个子

网拆成二进制观察规律

192.168.1.0/24192.168.00000001.0/24

192.168.2.0/24192.168.00000010.0/24

192.168.3.0/24192.168.00000011.0/24

192.168.4.0/24192.168.00000100.0/24

192.168.5.0/24192.168.00000101.0/24

192.168.6.0/24192.168.00000110.0/24

192.168.7.0/24192.168.00000111.0/24

192.168.8.0/24192.168.00001000.0/24

可以发现,只要是192.168.x.0/24的x为偶数,则第24位为0,假如为奇,则第24位为1,因此根据此规律和ACL的0为完全匹配1为忽略匹配规则,可以写出如下两个acl,针对第24位进行匹配.

用于奇数位(odd)的网络号:access-list 2 permit 192.168.1.0 0.0.254.0

192.168.00000001.0

000.000.11111110.0

用于偶数(even)位的网络号:access-list 1 permit 192.168.0.0 0.0.254.0

192.168.00000000.0

000.000.11111110.0

实验验证

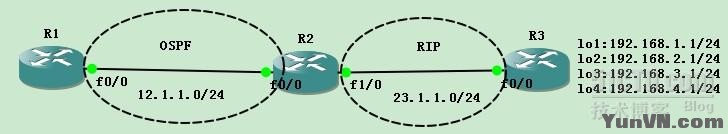

基本配置如图：

直接在R2重分发,R1学到了全部网络。

R1#sh ip route

     1.0.0.0/32 is subnetted, 1 subnets

C       1.1.1.1 is directly connected, Loopback0

     23.0.0.0/24 is subnetted, 1 subnets

O E2    23.1.1.0 [110/20] via 12.1.1.2, 00:00:05, FastEthernet0/0

O E2 192.168.4.0/24 [110/20] via 12.1.1.2, 00:00:05, FastEthernet0/0

     12.0.0.0/24 is subnetted, 1 subnets

C       12.1.1.0 is directly connected, FastEthernet0/0

O E2 192.168.1.0/24 [110/20] via 12.1.1.2, 00:00:05, FastEthernet0/0

O E2 192.168.2.0/24 [110/20] via 12.1.1.2, 00:00:05, FastEthernet0/0

O E2 192.168.3.0/24 [110/20] via 12.1.1.2, 00:00:05, FastEthernet0/0

R2(config)#ip access-list standard permit_odd

R2(config-std-nacl)#per 192.168.1.0  0.0.254.255  #只允许奇数（反掩码写成0.0.254.0也行）

R2(config)#route-map permit_odd per 10

R2(config-route-map)#match ip add permit_odd

R2(config-router)#redistribute rip subnets route-map permit_odd

查看R1路由表，发现只剩下奇数路由，实验成功，允许偶数网段同理。

R1#sh ip route

     1.0.0.0/32 is subnetted, 1 subnets

C       1.1.1.1 is directly connected, Loopback0

     12.0.0.0/24 is subnetted, 1 subnets

C       12.1.1.0 is directly connected, FastEthernet0/0

O E2 192.168.1.0/24 [110/20] via 12.1.1.2, 00:04:24, FastEthernet0/0

O E2 192.168.3.0/24 [110/20] via 12.1.1.2, 00:04:24, FastEthernet0/0
