思科路由器PPOE client+NAT解决地址回流问题测试

trytete

一.测试拓扑：

二.测试思路：
A.通过不设置方向的ip nat enable解决---这种方式可以直接用公网IP地址访问，也可以用域名方式访问
---不幸的是思科不同的IOS，有的虽然有ip nat enable，但是实现不了同样的功能
---在有的版本中接口下干脆就不能输入ip nat enable
B.通过设置DNS域名为内网实际地址解决
---这种方式只适用于使用域名访问的方式
---如果是ASA防火墙可以通过NAT添加DNS参数,让修改DNS回包为内网地址解决
---如果客户端DNS为内部服务器，可以直接修改内部服务器DNS记录
---如果没有内部DNS服务器，可以让路由器同时作为DNS代理服务器，同时在它上面配置记录，将域名指向内部服务器的实际地址
三.基本配置：
A.R1：
interface Ethernet0/0
ip address 202.100.1.1 255.255.255.0
no shutdown
ip route 0.0.0.0 0.0.0.0 202.100.1.2

B.R2:
1.接口配置：
interface Ethernet0/0
ip address 202.100.1.2 255.255.255.0
no shutdown
interface Ethernet0/1
no ip address
no shutdown
2.DNS 服务器：
ip dns server
ip host R4.yuntian.cn 202.100.2.4
ip host R1.yuntian.cn 202.100.1.1
2.PPPOE Server配置：
aaa new-model
aaa authentication ppp default local
username cisco password 0 cisco

ip dhcp excluded-address 202.100.2.2
ip dhcp pool ppoe
   network 202.100.2.0 255.255.255.0
   default-router 202.100.2.2

bba-group pppoe TEST
virtual-template 1

interface Virtual-Template1
ip address 202.100.2.2 255.255.255.0
peer default ip address dhcp-pool ppoe
ppp authentication chap callin
ppp ipcp dns 202.100.2.2
interface Ethernet0/1
pppoe enable group TEST
C.R3：
1.接口配置：
interface Ethernet0/0
no ip address
no shutdown
interface Ethernet0/1
ip address 192.168.1.3 255.255.255.0
no shutdown
2.PPPOE Client配置：
interface e0/0
pppoe enable group global
pppoe-client dial-pool-number 1
interface Dialer0
mtu 1492
ip address negotiated
encapsulation ppp
dialer pool 1
ppp chap hostname cisco
ppp chap password 0 cisco
2.DHCP服务器：
ip dhcp excluded-address 192.168.1.3
ip dhcp excluded-address 192.168.1.4
ip dhcp pool client
   network 192.168.1.0 255.255.255.0
   dns-server 202.100.2.2
D.R4：
interface Ethernet0/0
ip address 192.168.1.4 255.255.255.0
no shutdown
ip route 0.0.0.0 0.0.0.0 192.168.1.3

E.R5：
interface Ethernet0/0
ip address DHCP
no shutdown
---接口IP,默认网关，DNS都由DHCP分配

四.解决地址回流
---都是在R3上面配置

A.方法一：NVI
1.动态PAT配置：
ip access-list extended PAT
permit ip 192.168.1.0 0.0.0.255 any
ip nat source list PAT interface Dialer0 overload
interface Ethernet0/1
ip nat enable
interface Dialer0
ip nat enable
2.静态NAT配置：
ip nat source static 192.168.1.4 202.100.2.4 extendable
3.测试：
---R5能通过R4映射后的公网地址访问R4

R5#telnet 202.100.2.4
Trying 202.100.2.4 ... Open


User Access Verification

Password:
R4>show users
    Line       User       Host(s)              Idle       Location
   0 con 0                UNKNOWN              00:00:16
*130 vty 0                idle                 00:00:00 202.100.2.3

  Interface    User               Mode         Idle     Peer Address

R4>
---R4也能通过R4映射后的公网地址访问R4
R4#telnet 202.100.2.4
Trying 202.100.2.4 ... Open


User Access Verification

Password:
R4>show users
    Line       User       Host(s)              Idle       Location
   0 con 0                202.100.2.4          00:00:00
*131 vty 1                idle                 00:00:00 202.100.2.4

  Interface    User               Mode         Idle     Peer Address

R4>
---通过域名访问时会自动修改DNS记录回包（类似ASA的dns rewrite）
R2(config)#ip dns server
R2(config)#ip host R4.yuntian.cn 202.100.2.4
R5(config)#ip domain-lookup
R5(config)#ip name-server 202.100.2.2
R5#ping R4.yuntian.cn

Translating "R4.yuntian.cn"...domain server (202.100.2.2) [OK]

Translating "R4.yuntian.cn"...domain server (202.100.2.2) [OK]

Translating "R4.yuntian.cn"...domain server (202.100.2.2) [OK]

Type escape sequence to abort.
Sending 5, 100-byte ICMP Echos to 192.168.1.4, timeout is 2 seconds:
!!!!!
Success rate is 100 percent (5/5), round-trip min/avg/max = 8/32/52 ms
R5#
*Mar  1 02:13:40.991: ICMP: echo reply rcvd, src 192.168.1.4, dst 192.168.1.5
*Mar  1 02:13:41.047: ICMP: echo reply rcvd, src 192.168.1.4, dst 192.168.1.5
*Mar  1 02:13:41.087: ICMP: echo reply rcvd, src 192.168.1.4, dst 192.168.1.5
*Mar  1 02:13:41.095: ICMP: echo reply rcvd, src 192.168.1.4, dst 192.168.1.5
*Mar  1 02:13:41.139: ICMP: echo reply rcvd, src 192.168.1.4, dst 192.168.1.5
R5#

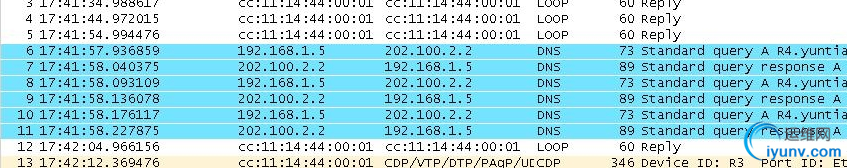

通过不同位置的抓包可以看出，路由器R3修改了DNS的回包，把公网地址修改为内网地址：
--在R2连接R3的接口抓包，可以看到DNS回复的是公网地址


--但是在R3内网接口抓包，可以看到公网地址已经被修改为内网地址

B.方法二：手工修改DNS记录
A.配置R3为DNS代理，并指定客户端DNS为自己
R3(config)#ip dns server
R3(config)#ip name-server 202.100.2.2
R3(config)#ip host R4.yuntian.cn 192.168.1.4
R3(config)#ip dhcp pool client
R3(dhcp-config)#dns-server 192.168.1.3
B.测试：
---R5关闭接口重新获取地址，再ping R4.yuntian.cn
R5#ping R4.yuntian.cn

Translating "R4.yuntian.cn"...domain server (192.168.1.3) [OK]

Type escape sequence to abort.
Sending 5, 100-byte ICMP Echos to 192.168.1.4, timeout is 2 seconds:
.!!!!
Success rate is 80 percent (4/5), round-trip min/avg/max = 8/30/44 ms
R5#
*Mar  1 03:40:58.335: ICMP: echo reply rcvd, src 192.168.1.4, dst 192.168.1.6
*Mar  1 03:40:58.383: ICMP: echo reply rcvd, src 192.168.1.4, dst 192.168.1.6
*Mar  1 03:40:58.395: ICMP: echo reply rcvd, src 192.168.1.4, dst 192.168.1.6
*Mar  1 03:40:58.423: ICMP: echo reply rcvd, src 192.168.1.4, dst 192.168.1.6
R5#
这时在R3内网接口上面抓包，可以看到DNS的回包：

这时因为路由器上面有该条记录，所以直接回复客户端，在外部dns抓包看不到DNS请求包

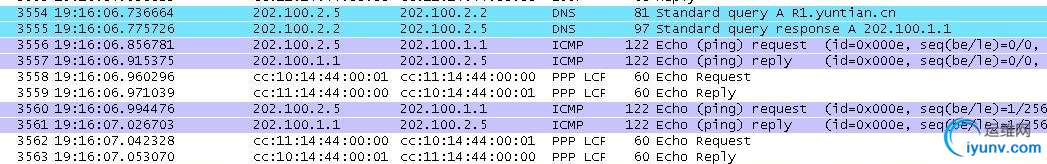

但是这时如果请求其他域名，外部DNS为有回包

R5#ping R1.yuntian.cn

Translating "R1.yuntian.cn"...domain server (192.168.1.3) [OK]

Type escape sequence to abort.
Sending 5, 100-byte ICMP Echos to 202.100.1.1, timeout is 2 seconds:
!!!!!
Success rate is 100 percent (5/5), round-trip min/avg/max = 52/84/152 ms
R5#
*Mar  1 03:46:26.579: ICMP: echo reply rcvd, src 202.100.1.1, dst 192.168.1.6
*Mar  1 03:46:26.647: ICMP: echo reply rcvd, src 202.100.1.1, dst 192.168.1.6
*Mar  1 03:46:26.731: ICMP: echo reply rcvd, src 202.100.1.1, dst 192.168.1.6
*Mar  1 03:46:26.795: ICMP: echo reply rcvd, src 202.100.1.1, dst 192.168.1.6
*Mar  1 03:46:26.851: ICMP: echo reply rcvd, src 202.100.1.1, dst 192.168.1.6
R5#
