网络设备配置与管理----通过VLAN划分隔离各公司的网络

trytete

问题1：简述以太网发展史？

1. 使用同轴电缆组建以太网

2. 使用HUB组建以太网

3. 使用交换机组建的以太网

4. 使用路由器交换机配合组建局域网

5. 使用单臂路由技术组建局域网

6. 使用路由器交换机组建局域网

问题2：VLAN的概念及意义？

VLAN 概念：虚拟局域网是通过划分逻辑信道减小广播域，隔离物理网络的一种交换机技术

VLAN 意义：减小网络广播域提升网络通信效率；逻辑隔离增加网络访问的安全性；增加组网的灵活性

问题3：VLAN的类型有哪些？

静态VLAN 和动态VLAN

静态VLAN 是基于接口的VLAN

动态VLAN分四种：基于接口VLAN；基于MAC地址的VLAN；基于协议的VLAN；基于IP子网的VLAN；VLAN 帧的传输过程

问题4：访问链路和中继链路的区别是什么？

访问链路：用于各VLAN成员接入，相应的接口称之为访问链路接口，接入的成员仅可以和同一VLAN内的其他成员通信，访问链路常用于直接连接计算机

中继链路：用于扩展VLAN的通信，相应的接口称之为中继链路接口，中继链路常用于交换机之间的中继链路接口连接，在建立中继链路接口之后，两端的交换机之间同一VLAN的成员可以互相通信，所以中继链路常用于扩展VLAN的实现，中继链路采用的协议有ISL和802.1Q。

问题5：本地VLAN和扩展VLAN的区别？

1. 如不跨交换机实现VLAN中继，所有的VLAN配置仅在本地交换机起作用，这种VLAN配置方式称为本地VLAN

VLAN 间逻辑间隔，除非采用VLAN间路由技术，否则各VLAN 不可通信；本地同一VLAN内主机可通信，在接口接收到以太网帧时打上VLAN标签，传输到目的接口后将去除VLAN标签；接入的连路仅适用访问链路access，而无需中继链路trunk，VLAN信息仅在本地起作用；

2. 通过VLAN中继技术跨交换机实现同一VLAN内主机通信的技术称之为扩展VLAN

可实现不同交换机的同一VALN内主机通信，但VLAN间逻辑间隔；两端交换机都是cisco设备可使用ISL协议实现VALN中继，否则使用802.1Q实现VALN中继；各交换机上的VLAN划分可以再各交换机上手工配置完成，也可以通过VTP协议自动实现

工作任务描述

位于同一楼层的A、B两公司分别有若干台计算机，这些计算机都直接连接在该楼层的同一台交换机上，由于这两个公司是独立的公司，处于信息安全保护的考虑，不希望双方的计算机之间进行通信，考虑该如何实现设备的配置。

工作任务实施

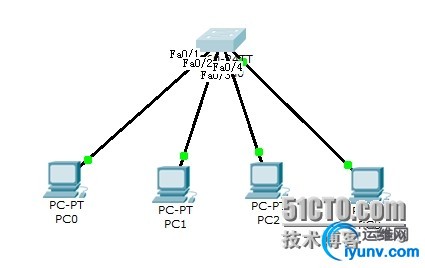

按基本任务要求进行网络拓扑结构设计（粘贴PT的拓扑图）

交换机的基本配置（本地VLAN配置）

（1） 配置交换机的VLAN信息

Switch>en
Switch#config
Configuring from terminal, memory, or network [terminal]?
Enter configuration commands, one per line.  End with CNTL/Z.
Switch(config)#vlan 2
Switch(config-vlan)#name Acompany
Switch(config-vlan)#exi
Switch(config)#vlan 3
Switch(config-vlan)#name Bcompany
Switch(config-vlan)#exi
Switch(config)#in
Switch(config)#interface f0/1
Switch(config-if)#sw
Switch(config-if)#switchport a
Switch(config-if)#switchport access vlan 2
Switch(config-if)#in f0/2
Switch(config-if)#sw
Switch(config-if)#switchport a
Switch(config-if)#switchport m
Switch(config-if)#switchport mode a
Switch(config-if)#switchport mode access
Switch(config-if)#sw
Switch(config-if)#switchport a
Switch(config-if)#switchport access vlan 3
Switch(config-if)#in
Switch(config-if)#in f0/3
Switch(config-if)#sw
Switch(config-if)#switchport m
Switch(config-if)#switchport mode a
Switch(config-if)#switchport mode access
Switch(config-if)#sw
Switch(config-if)#switchport a
Switch(config-if)#switchport access vlan 2
Switch(config-if)#in f0/4
Switch(config-if)#sw
Switch(config-if)#switchport m
Switch(config-if)#switchport mode a
Switch(config-if)#switchport mode access
Switch(config-if)#sw
Switch(config-if)#switchport a
Switch(config-if)#switchport access vlan 3
Switch(config-if)#

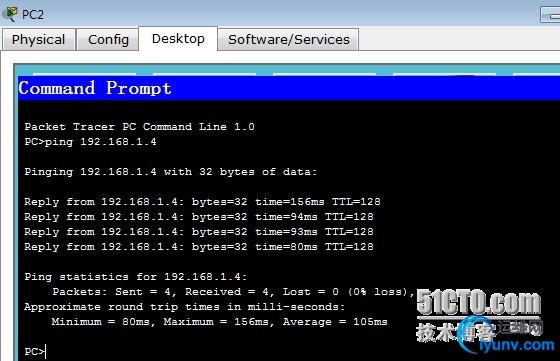

（2） Ping测试及查看VLAN信息

测试：

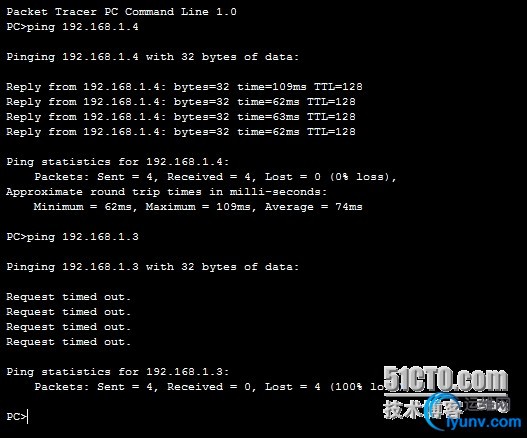

Pc1可以ping通pc3，不可以ping通pc2

Pc2可以ping通pc4不可以ping通pc3

查看VLAN信息：
Switch#show vlan

VLAN Name                             Status    Ports
---- -------------------------------- --------- -------------------------------
1    default                          active    Fa0/5, Fa0/6, Fa0/7, Fa0/8
                                                Fa0/9, Fa0/10, Fa0/11, Fa0/12
                                                Fa0/13, Fa0/14, Fa0/15, Fa0/16
                                                Fa0/17, Fa0/18, Fa0/19, Fa0/20
                                                Fa0/21, Fa0/22, Fa0/23, Fa0/24
                                                Gig1/1, Gig1/2
2    Acompany                         active    Fa0/1, Fa0/3
3    Bcompany                         active    Fa0/2, Fa0/4
1002 fddi-default                     act/unsup
1003 token-ring-default               act/unsup
1004 fddinet-default                  act/unsup
1005 trnet-default                    act/unsup

VLAN Type  SAID       MTU   Parent RingNo BridgeNo Stp  BrdgMode Trans1 Trans2
---- ----- ---------- ----- ------ ------ -------- ---- -------- ------ ------
1    enet  100001     1500  -      -      -        -    -        0      0
2    enet  100002     1500  -      -      -        -    -        0      0
3    enet  100003     1500  -      -      -        -    -        0      0
1002 fddi  101002     1500  -      -      -        -    -        0      0
1003 tr    101003     1500  -      -      -        -    -        0      0
1004 fdnet 101004     1500  -      -      -        ieee -        0      0
1005 trnet 101005     1500  -      -      -        ibm  -        0      0

Remote SPAN VLANs
------------------------------------------------------------------------------


Primary Secondary Type              Ports
------- --------- ----------------- ------------------------------------------
Switch#

工作扩展

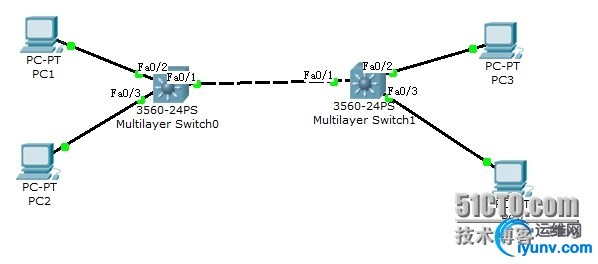

上述任务随着两个公司的场地变迁而发生了变化，现在A公司的PC1和B公司的PC2连接在同一台交换机上，而A公司的PC3和B公司的PC4连接在另一台交换机上，如果仍然需要实现公司内部计算机可以通信，两公司之间不能通信，该如何进行设置？（扩展VLAN配置）

配置PC1和PC3在同一VLAN，PC2和PC4在同一VLAN
SW1:
Switch>
Switch>EN
Switch#config
Configuring from terminal, memory, or network [terminal]?
Enter configuration commands, one per line.  End with CNTL/Z.
Switch(config)#hos
Switch(config)#hostname swich1
swich1(config)#vlan 2
swich1(config-vlan)#exi
swich1(config)#vlan 3
swich1(config-vlan)#exi
swich1(config)#in
swich1(config)#interface f0/1
swich1(config-if)#sw
swich1(config-if)#switchport t
swich1(config-if)#switchport trunk en
swich1(config-if)#switchport trunk encapsulation doq
swich1(config-if)#switchport trunk encapsulation dot
swich1(config-if)#switchport trunk encapsulation dot1q
swich1(config-if)#sw
swich1(config-if)#switchport m
swich1(config-if)#switchport mode t
swich1(config-if)#switchport mode trunk

%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/1, changed state to down

%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/1, changed state to up

swich1(config-if)#in
swich1(config-if)#in f0/2
swich1(config-if)#sw
swich1(config-if)#switchport m
swich1(config-if)#switchport mode a
swich1(config-if)#switchport mode access
swich1(config-if)#sw
swich1(config-if)#switchport a
swich1(config-if)#switchport access vlan 2
swich1(config-if)#in
swich1(config-if)#in f0/3
swich1(config-if)#sw
swich1(config-if)#switchport m
swich1(config-if)#switchport mode a
swich1(config-if)#switchport mode access
swich1(config-if)#s
swich1(config-if)#sw
swich1(config-if)#switchport a
swich1(config-if)#switchport access vlan 3
swich1(config-if)#exi
swich1(config)#



SW2：
Switch>EN
Switch#config
Configuring from terminal, memory, or network [terminal]?
Enter configuration commands, one per line.  End with CNTL/Z.
Switch(config)#h
Switch(config)#hostname sw
Switch(config)#hostname switch2
switch2(config)#vlan 2
switch2(config-vlan)#exi
switch2(config)#vlan 3
switch2(config-vlan)#exi
switch2(config)#in
switch2(config)#interface f0/1
switch2(config-if)#sw
switch2(config-if)#switchport m
switch2(config-if)#switchport
switch2(config-if)#switchport
switch2(config-if)#switchport trunk en
switch2(config-if)#switchport trunk encapsulation do
switch2(config-if)#switchport trunk encapsulation dot1q
switch2(config-if)#sw
switch2(config-if)#switchport m
switch2(config-if)#switchport mode t
switch2(config-if)#switchport mode trunk
switch2(config-if)#in
switch2(config-if)#in f0/2
switch2(config-if)#sw
switch2(config-if)#switchport M
switch2(config-if)#switchport Mode a
switch2(config-if)#switchport Mode access
switch2(config-if)#sw
switch2(config-if)#switchport a
switch2(config-if)#switchport access vlan 2
switch2(config-if)#exi
switch2(config)#in
switch2(config)#interface f0/3
switch2(config-if)#sw
switch2(config-if)#switchport m
switch2(config-if)#switchport mode a
switch2(config-if)#switchport mode access
switch2(config-if)#sw
switch2(config-if)#switchport a
switch2(config-if)#switchport access vlan 3
switch2(config-if)#
检查交换机1的trunk接口：
swich1#show interfaces trunk
Port        Mode         Encapsulation  Status        Native vlan
Fa0/1       on           802.1q         trunking      1

Port        Vlans allowed on trunk
Fa0/1       1-1005

Port        Vlans allowed and active in management domain
Fa0/1       1,2,3

Port        Vlans in spanning tree forwarding state and not pruned
Fa0/1       1,2,3
swich1#

两两测试，pc1和PC3可以PING通，PC2和PC4可以PING 通

思考问题：

问题1：本征VLAN有什么作用？

本征vlan通过trunk链路传输各种vlan数据，仅对于trunk接口有效
