SQL Server中的GAM页和SGAM页

chaosxin

简介
　　我们已经知道SQL Server IO最小的单位是页,连续的8个页是一个区。SQL Server需要一种方式来知道其所管辖的数据库中的空间使用情况，这就是GAM页和SGAM页。
　　
  Global Allocation Map Page
　　GAM(全局分配位图)是用于标识SQL Server空间使用的位图的页。位于数据库的第3个页，也就是页号是2的页。下面我们通过新建一个数据库来看其GAM的结构。创建测试数据库的代码如代码所示。

CREATE DATABASE [test] ON  PRIMARY
( NAME = N'test', FILENAME = N'C:\Test\test.mdf' , SIZE = 3072KB , MAXSIZE = UNLIMITED, FILEGROWTH = 1024KB )
LOG ON
( NAME = N'test_log', FILENAME = N'C:\Test\test_log.ldf' , SIZE = 2048KB , MAXSIZE = 2048GB , FILEGROWTH = 10%)
GO
　　代码1.创建测试数据库
　　
　　数据库创建成功后，通过查看数据库页号为2的页。我们看到如图1所示的结果。

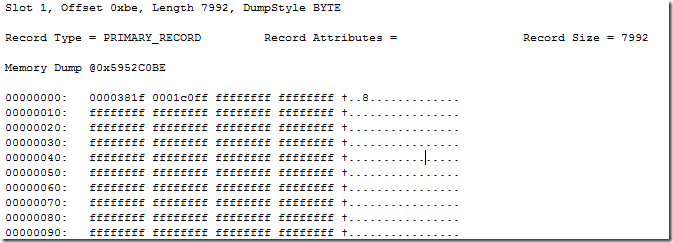

　　图1.GAM页示例
　　
　　我们看到页内的数据通过16进制表示。也就是一个数字是4比特，两个是一字节。其中前4个字节0000381f是系统信息，slot1的后10个字节也是系统信息。其余的每位表示SQL Server的一个区的状态，0表示已分配，1表示未分配。下面我们就通过图1所示的GAM页来计算一下这个数据库所占的空间。
　　我们可以看到，由于数据库刚刚创建，分配的空间在第4-8个字节就能表示，也就是0001c0ff。下面将0001c0ff由16进制化为2进制。结果是
　　0000 0000 0000 0001 1100 0000 1111 1111
　　通过计算，可以看出，上面的bit中有21个0，也就是目前数据库已经分配了21个区，我们知道每个区是8*8k=64K。因此算出这个数据库占用空间(21*64)/1024=1.3125MB≈1.31MB
　　下面我们通过SSMS来看数据库实际占用的空间，如图2所示。

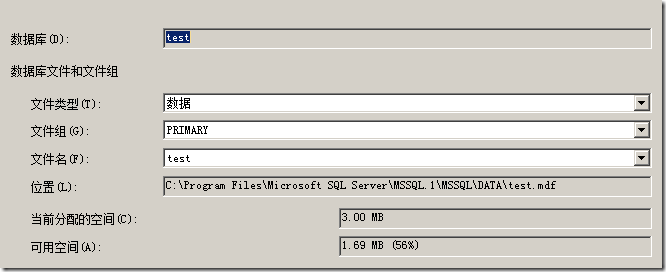

　　图2.通过SSMS来看数据库所占的空间
　　
　　通过上面的计算3-1.69=1.31MB和通过GAM页进行计算的结果完全吻合。
　　那可能大家会有疑问了，那如果数据库增长超过一个GAM所能表示的区的范围那该怎么办？答案很简单，就是再创建一个GAM页，第二个GAM页的位置也可以通过图1中的信息进行计算。图1中slot1有7992个字节，其中前四个字节用于存储系统信息，后面7988字节用于表示区的情况，因此所能表示的区是7988*8=63904,横跨的页的范围是511232,所以第511232+1页应该是下一个GAM页，而页号就会是511232页。这个区间也就是所谓的GAM Interval,接近4GB。
　　

Shared Global Allocation Map Page
　　通过GAM页可知，分配空间的最小单位是区。但假如一个非常小的索引或是表只占1KB，但要分给其64K的空间就显得过于奢侈了。所以当几个表或索引都很小时，可以让几个表或索引公用一个区，这类区就是混合区。而只能让一个表或索引使用的区就是统一区。SGAM位于数据库的第四页，也就是GAM的下一个页。页号为3。通过和GAM相同位置的bit组合，就能知道空间的状态。所能表示的几种状态如表1所示。

	GAM	SGAM位
未分配	1	0
统一区或空间使用完的混合区	0	0
含有可分配空间的混合区	0	1

　　表1.SGAM和GAM
　　
　　通过SGAM和GAM的组合,SQL Server就能知道该从哪里分配空间。
　　第二个SGAM页位于第二个GAM页之后，也就是页号为511233的页。依此类推。
