cacti监控工具之数据收集方法、模板介绍及使用

3r2e3

目录
1、cacti数据收集方法、三种模板介绍
2、模板的使用介绍
1、cacti数据收集方法、三种模板介绍

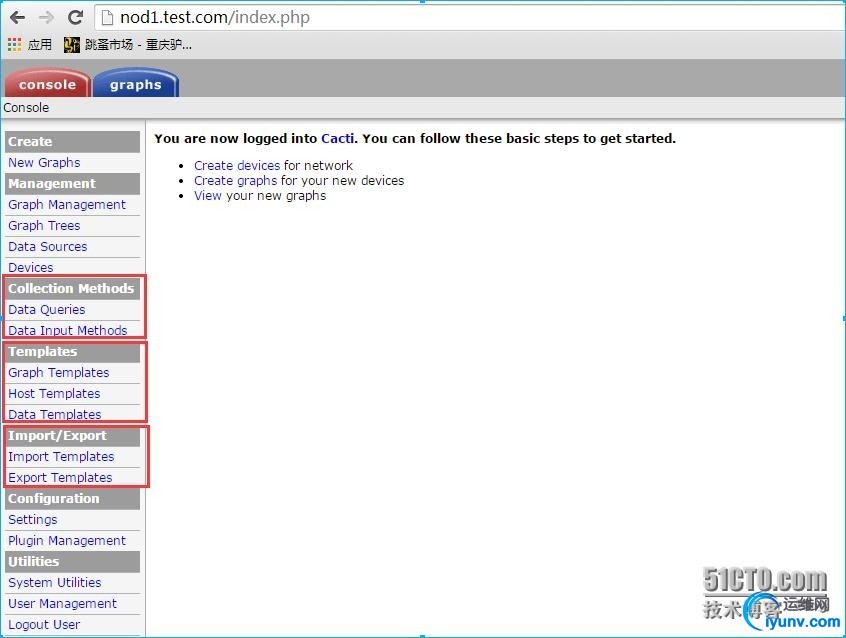

    在上一博文中我们部署好了cacti环境，并让cacti运行起来了。今天在这里介绍一下在cacti的“consolle”控制台中的“Collection Methods”、"Templates"、“Import/Export”三个部件，即在下图中标明的三个部件。

在"Collection Methods"（收集方法）中有两类，一类是"Data Queries"(数据查询)，另一类是“Data Input Methods”(数据输入方法)。Data Queries是定义好的cacti怎样获取到监控数据的xml文件，即定义了数据是怎么收集到的，xml文件中一般是定义了获取到数据的命令或脚本；Data Input Methods也是描述cacti获取数据的方法，常见是用perl脚本、php脚本、shell脚本把获取数据的命令组织成的脚本。
1.1、Collection Methods介绍

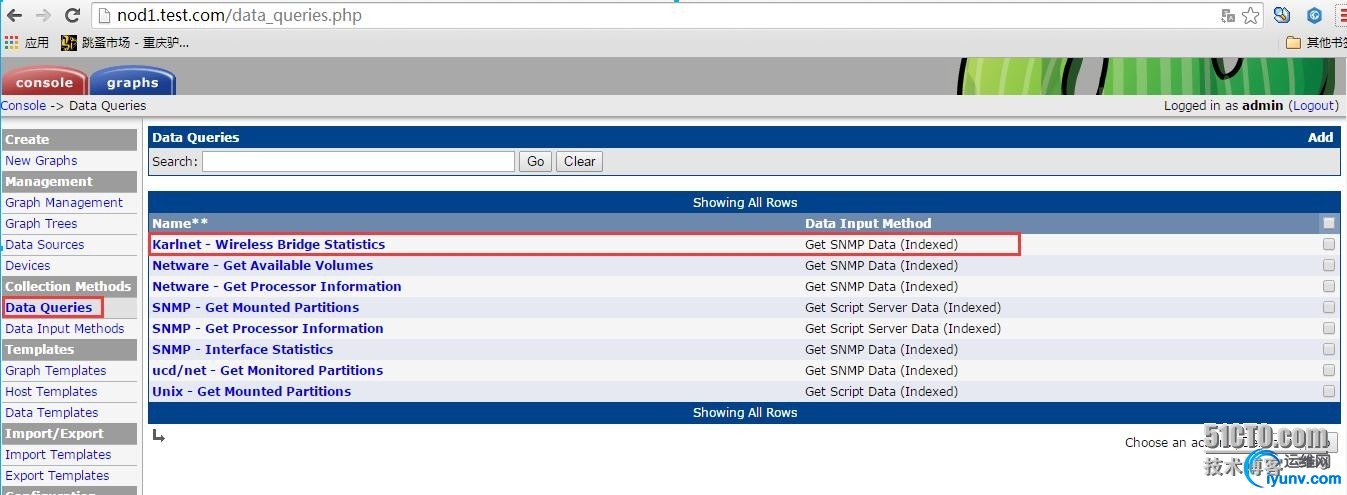

    在cacti安装好后，默认时cacti就提供了一些收集方法，我们挑选一个来看一下，选择“Data Queries”后，我们可以看到系统自带的几个数据查询方法，在“Data Input Method”列上也可以看出各个数据查询大概是使用使用工具来获取到数据的，有用snmp的，也有用脚本来收集数据的，如下图：

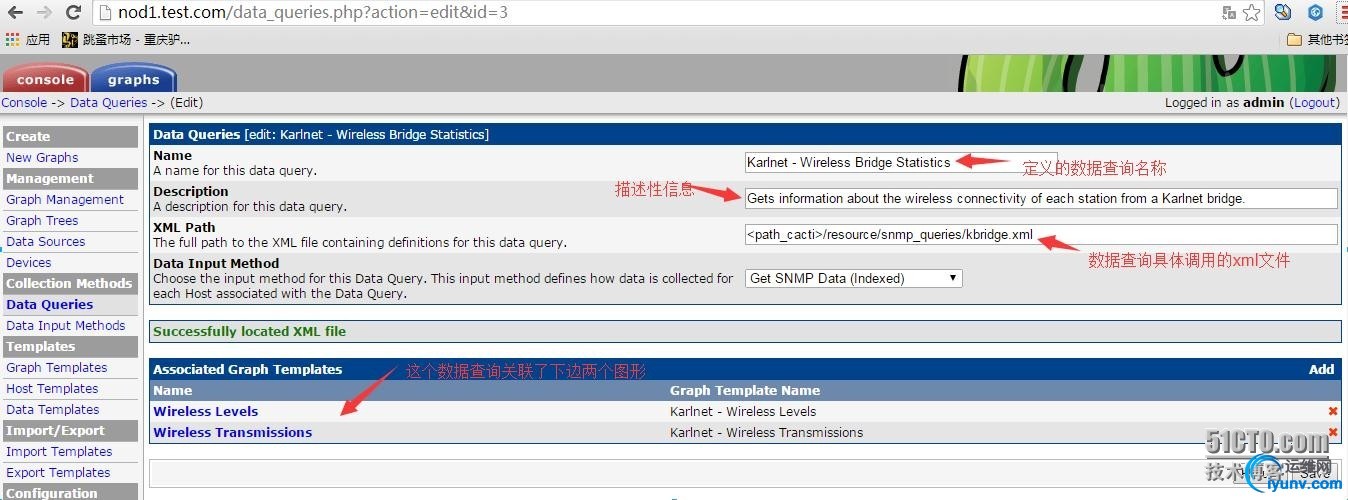

点击上图中的第一个数据查询，可得到这个数据查询的一些详细信息，如下图：

如果你对xml这样的文件非常熟悉，你可以去cacti的站点目录下去查看一下这个xml文件详细的定义，上图的“<path_cacti>”表示的是cacti的主目录，即是你站点的主目录。

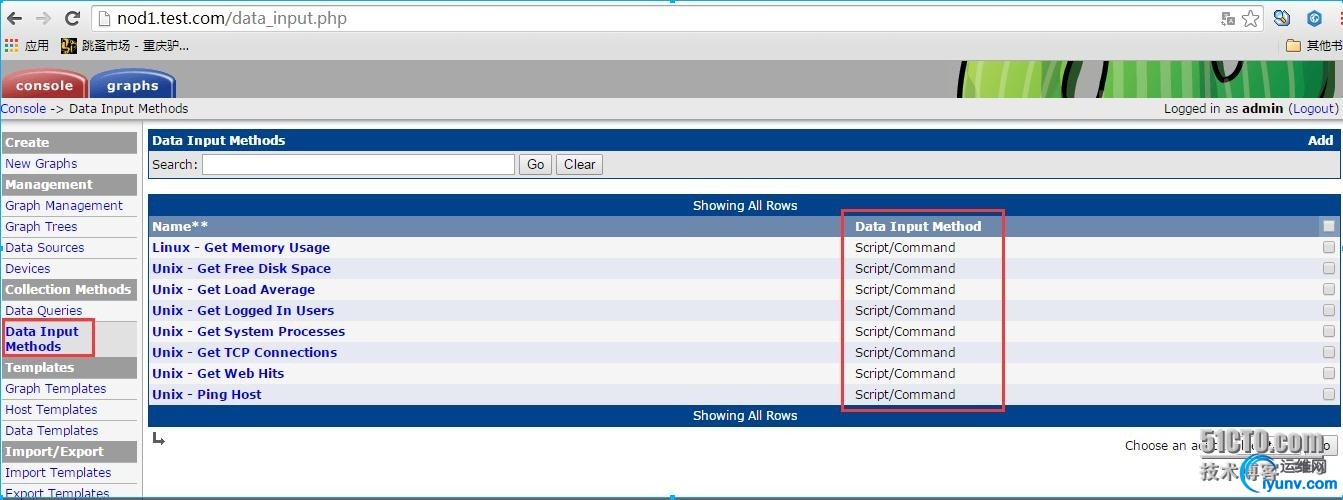

    接着来看一下“Data Inpuet Methods”，默认时cacti也提供了一些数据输入方法，这里面定义的就是利用各种脚本来获取监控数据的，如下图：

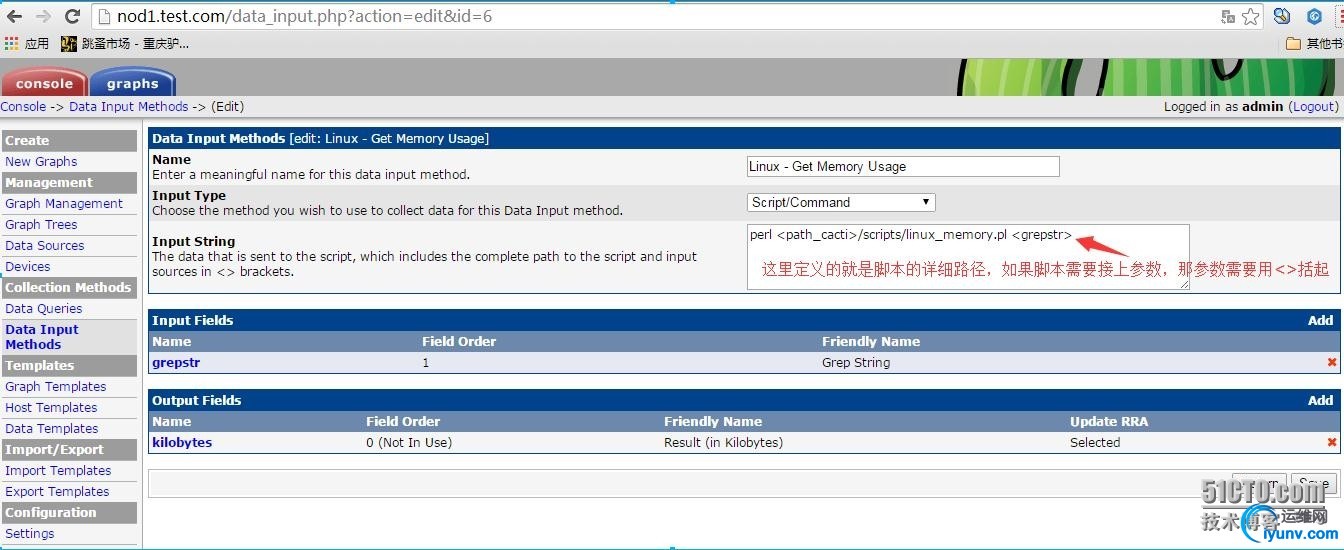

点开一个数据输入方法也可查看其详细的信息，如下图：

1.2、Templates介绍
1.2.1、图形模板

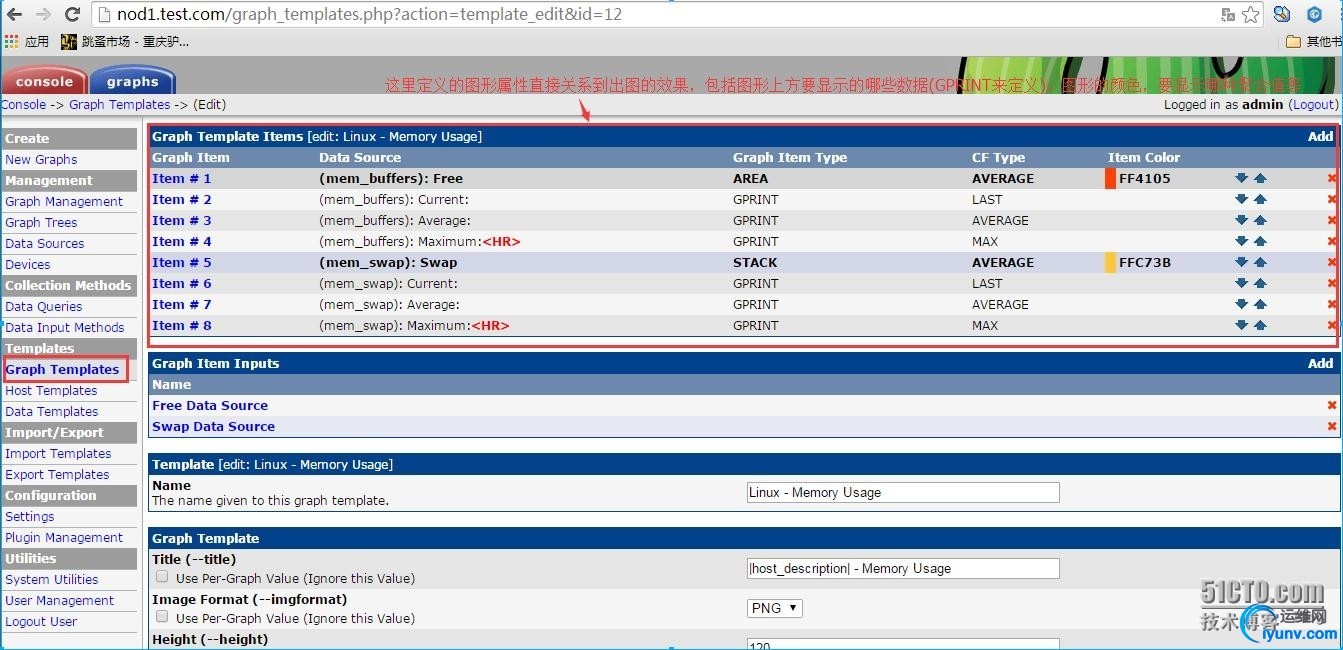

    在cacti中模板有三类：一是图形模板，用于定义cacti利用“收集方法”把数据收集后在，当需要绘图时把数据取出给予展示时的图形属性，比如：所要绘制图形是表示某段时间内的最大值、最小值还是平均值，绘制图时是用线条绘制还是用区域图，线条的颜色是什么，图形的是PNG的还是GIF的，图形的长度、宽度是多少等等，我们打开“Linux - Memory Usage”这个图形模板来看一看，点击“Graph Templates”，再找到“Linux - Memory Usage”，打开后如下图：
上边这个图形模板的定义，在cacti安装后就被调用到了监控本机上的，你点击主页面的“graphs”，再默认的图形树下就有本机的监控图形，如下图：


1.2.2、主机模板
    主机模板我认为是一个比较特殊的模板，它包含了图形模板(Graph Templates)和数据查询(Data Queries)两个部份，我们打开默认时监制本机的“Local Linux Machine”这个主机模板来看一看：

1.2.3、数据模板

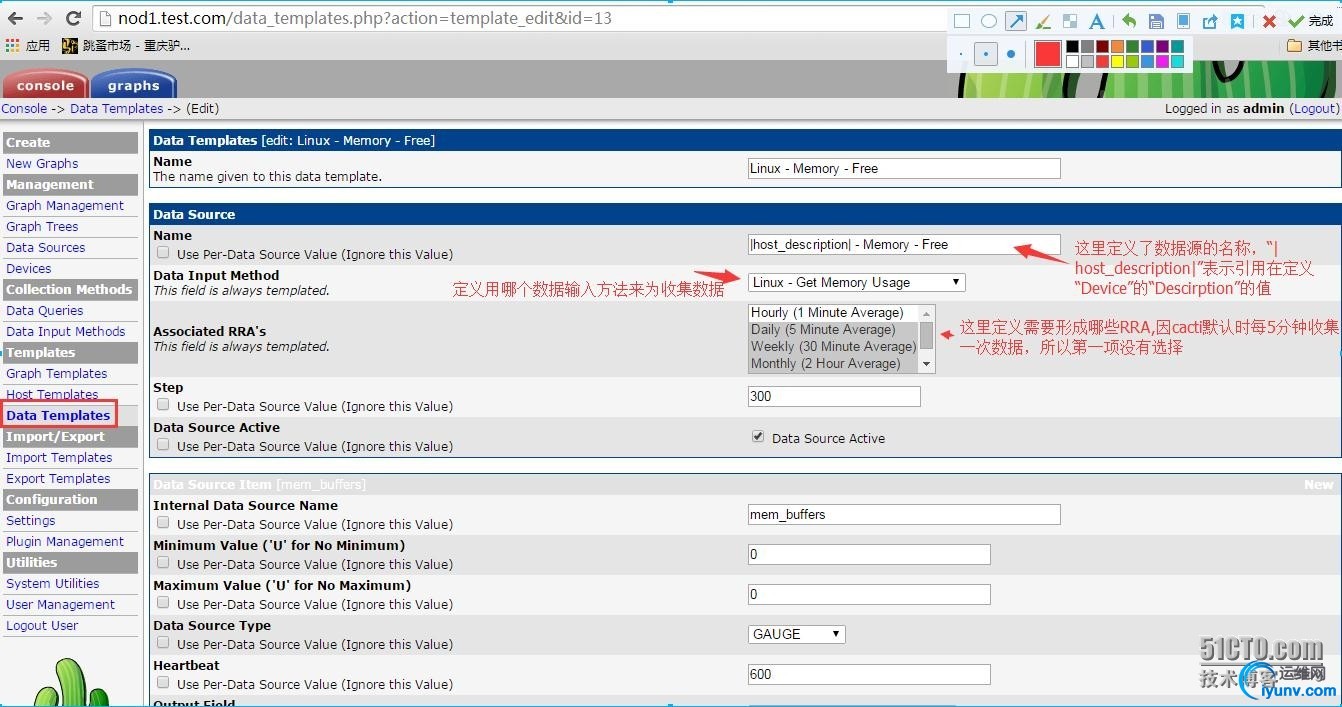

    数据模板定义了cacti对收集到的数据应该怎样进行归档形成RRA，并创建一个rrd文件，即是用"rrdtool create"命令创建一个数据源的常用选项或参数，如下图：

如果你熟悉rrdtool create这个命令，那上边这个图表达的意思就能轻松看懂。
2、模板的使用介绍

    虽然安装完cacti后默认提供了一些模板，但这些模板往往不适合在你的环境中所使用，这时我们可以到“http://forums.cacti.net/viewforum.php?f=12&sid=0a97a0d56050d4fc88b158aab6c91512”这里去寻找适合你的模板，每个模板中的安装使用方法都会有所不同，你得仔细去阅读作者写的“INSTALL”文件，里面都会介绍此模板如何安装。下边就以导入一个主机模板为例来说明一个模板的导入方法，我这里用到的模板文件是"cacti_host_template__linux_generic.xml"。

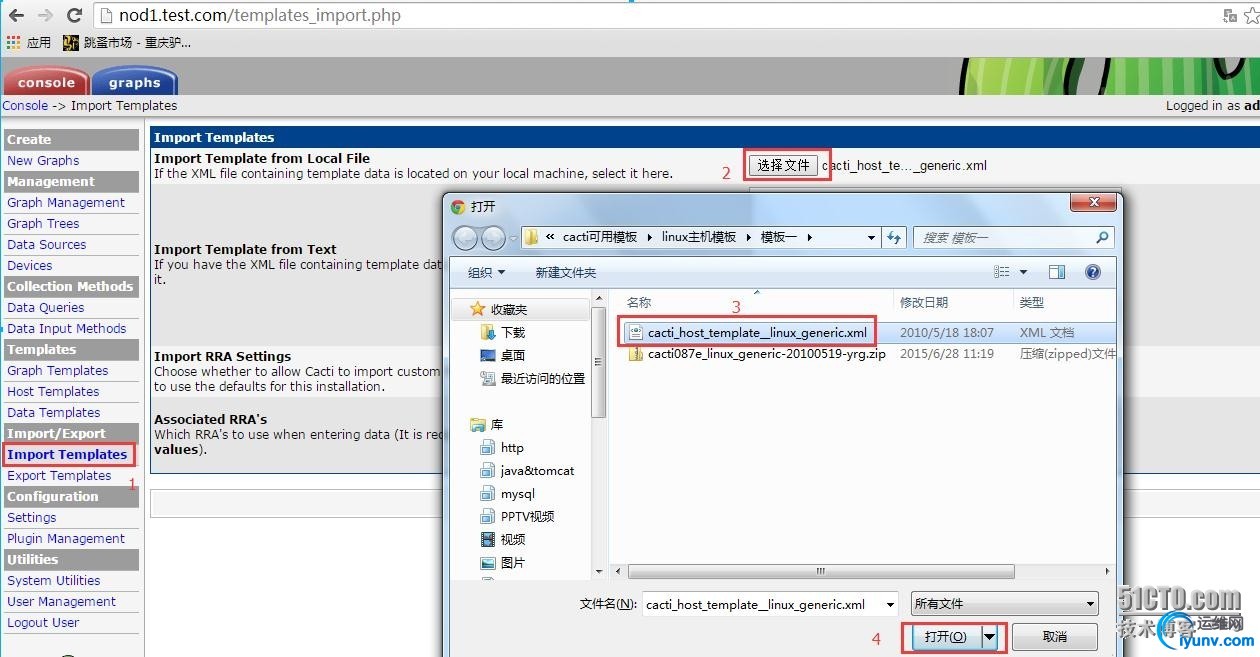

    打开cacti的控制台，按照下边操作把模板文件导入：

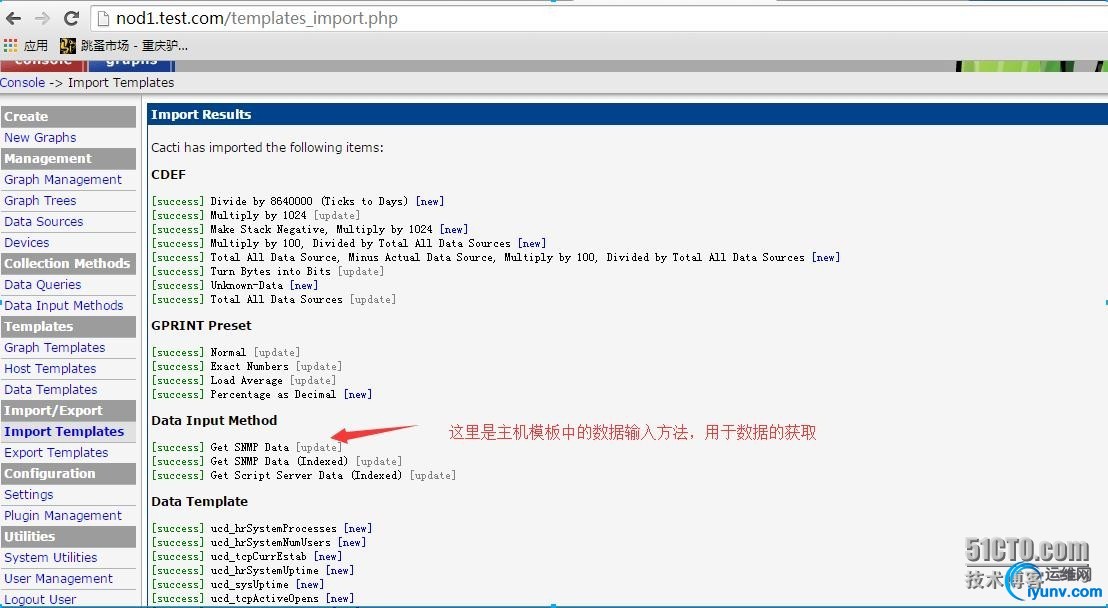

点击“Import”按钮后会显示此模板的详细信息，如下图：


再点击“Import”后就把这个主机模板导入到cacti了。

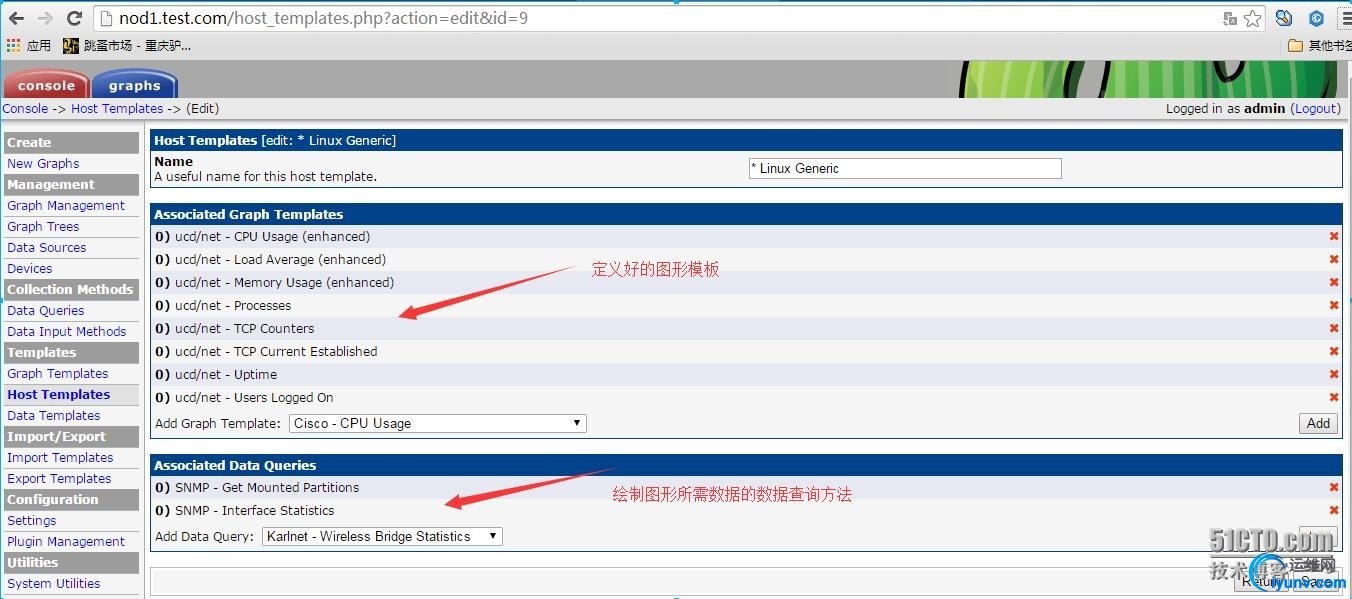

    导入模板后现在去验证一下这个主机模板是否真正被导入到cacti中，在控制台点击“Host Templates”，就可以发现多了一个“* Linux Generic”，点击后可查看其详细信息，如下图：

模板已被正确的导入，接下来我们为一台远程主机创建一个“Devices”，把我们导入的主机模板应用到此设备上，我这里再启动了一台IP为192.168.0.202的linux主机，此主机做了如下配置：

1 2 3 4 5 6 7 8 9 10

[iyunv@nod2 ~]# yum -y install net-snmp  #安装snmp [iyunv@nod2 ~]# cp /etc/snmp/snmpd.conf{,back}  #备份配置文件 [iyunv@nod2 ~]# vim /etc/snmp/snmpd.conf    .... view    systemview    included   .1.3.6.1.2.1    #新建了一个view view    systemview    included   .1.3.6.1.2.1.1 view    systemview    included   .1.3.6.1.2.1.25.1.1 .... [iyunv@nod2 ~]# service snmpd start  #启动snmpd服务

再回到nod1上用测试一下通过snmp能否获取到nod2的数据：

1 2 3 4 5 6 7 8 9 10 11

[iyunv@nod1 ~]#  snmpnetstat -v 2c -c public -Can -Cp tcp 192.168.0.202 Active Internet (tcp) Connections (including servers) Proto Local Address          Remote Address         (state) tcp   *.22                   *.*                   LISTEN tcp   127.0.0.1.25           *.*                   LISTEN tcp   127.0.0.1.199          *.*                   LISTEN tcp   127.0.0.1.6010         *.*                   LISTEN tcp   127.0.0.1.6011         *.*                   LISTEN tcp   192.168.0.202.22       192.168.0.102.50742   ESTABLISHED tcp   192.168.0.202.22       192.168.0.102.50761   ESTABLISHED #有状态信息输出，证明nod1与nod2能通过snmp进行通信

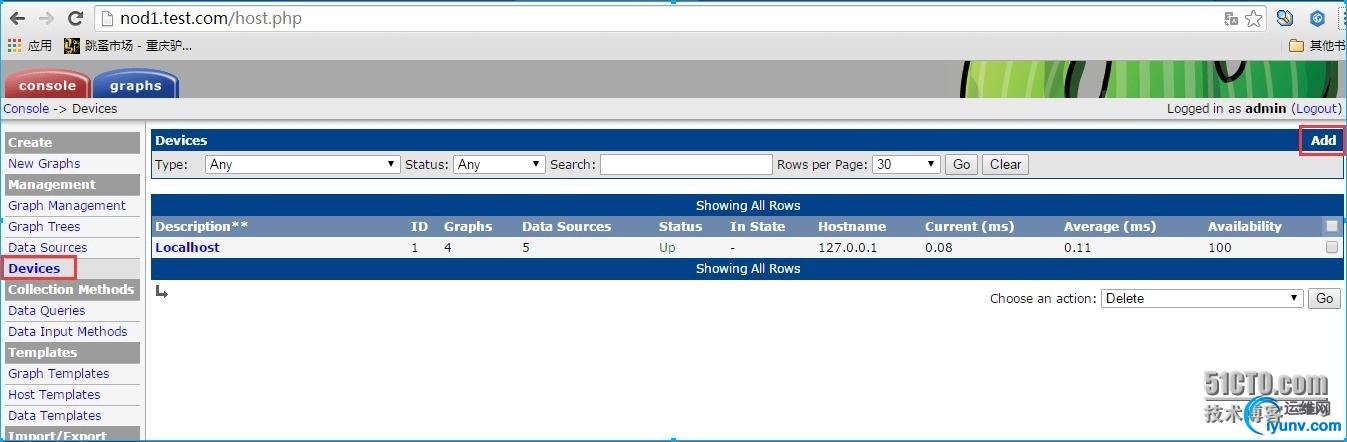

接下在cacti控制台上增加对nod2的监控，点击“Devices”，可以看到默认时cacti已为本机建好了一个设备

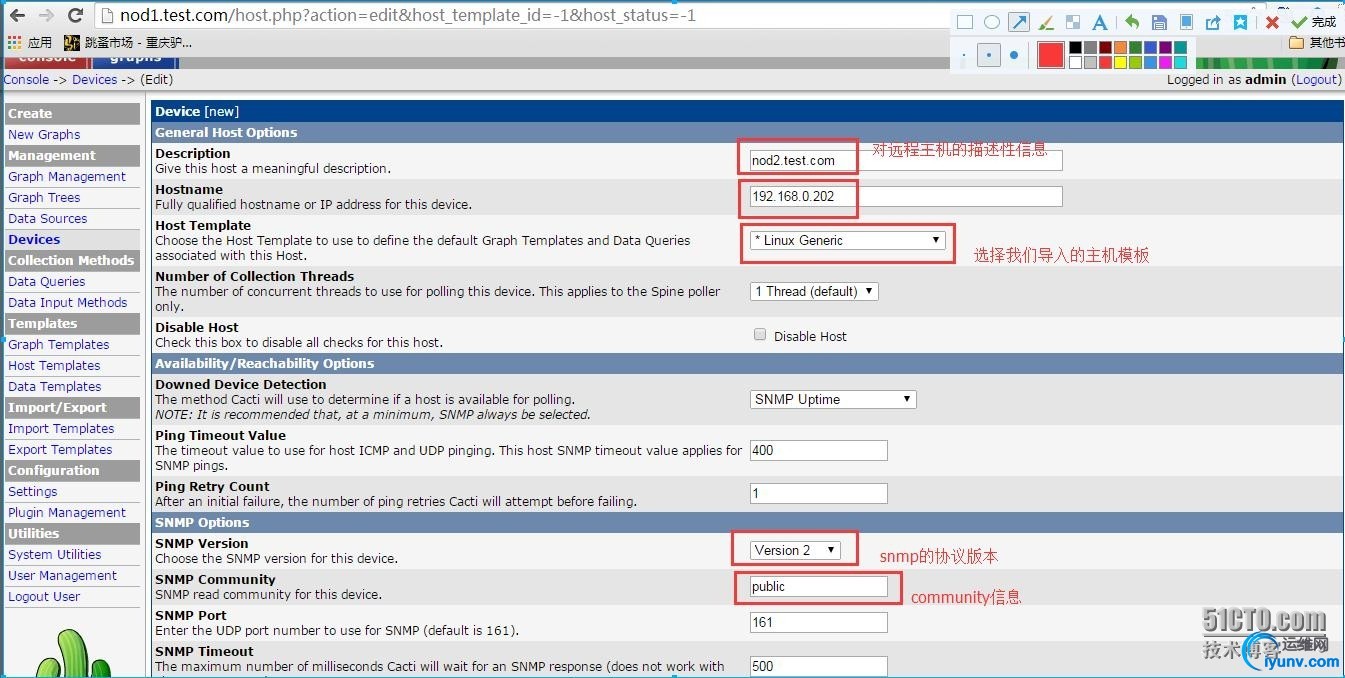

这里我们再点击右上角的“Add”后，出现下图：

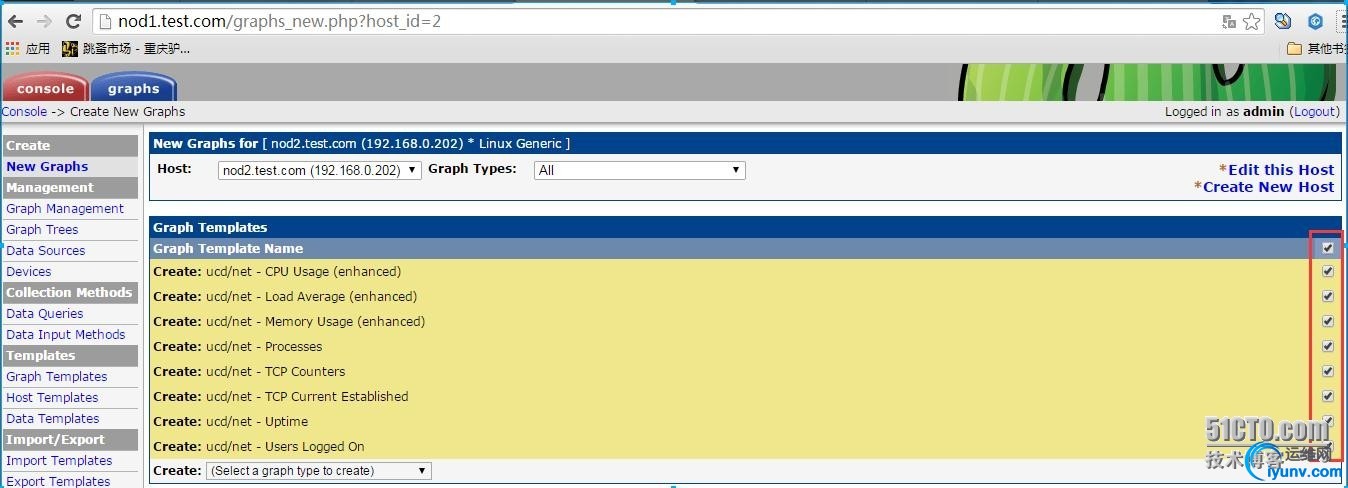

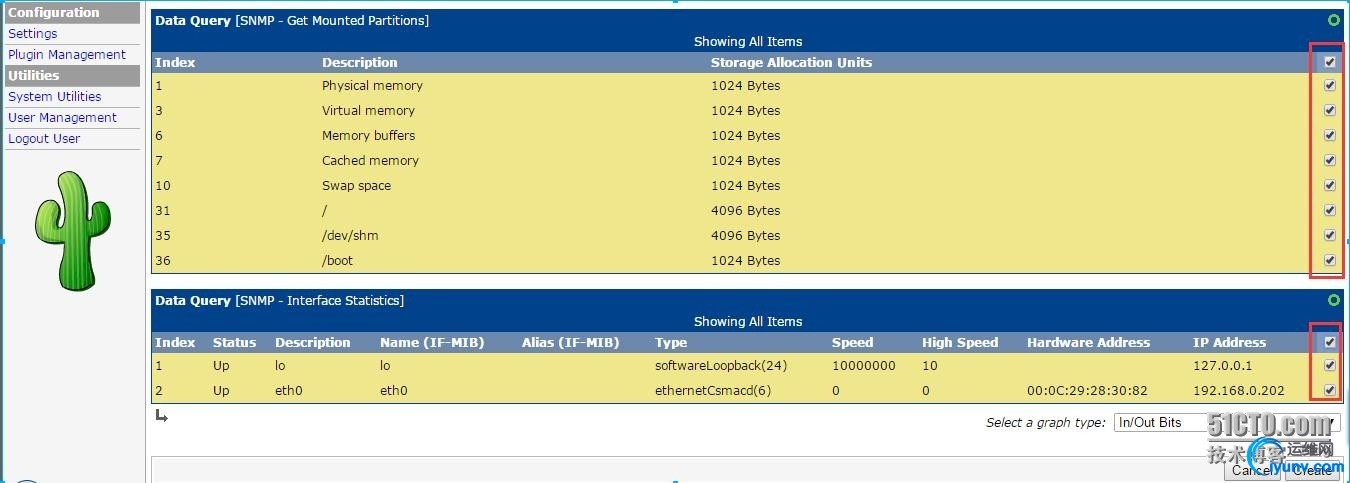

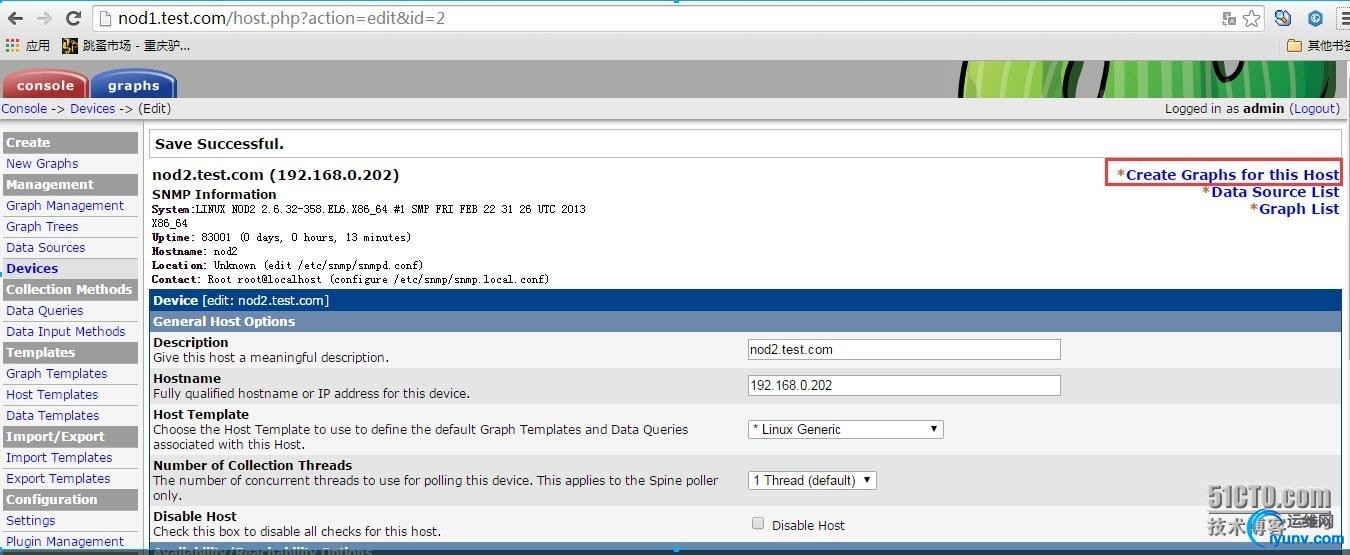

最后点击“Create”，就创建了一个监控设备，接着为此监控设备建立图形，点击右上角的“Create Graphs for this Host”，如下图：


如上图，选择图形模板中我们要创建的图形，数据查询又分了两类，一类是关于分区的，一类是关于网卡接口的，二者都是定义获取数据的方法，最后点击“Create”后图形就创建好了。

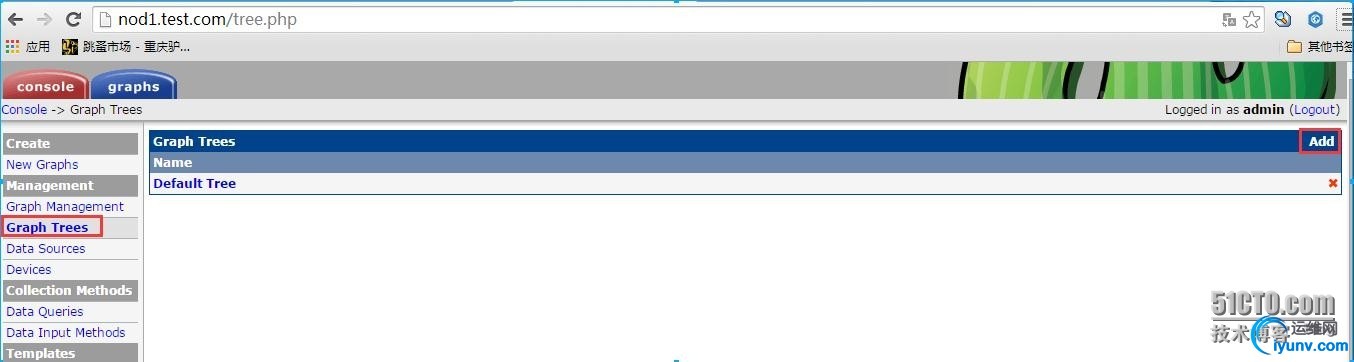

    最后把这个远程主机组织在图形树中展示出来，点击“Graph Trees”，再点击“Add”，如下图：

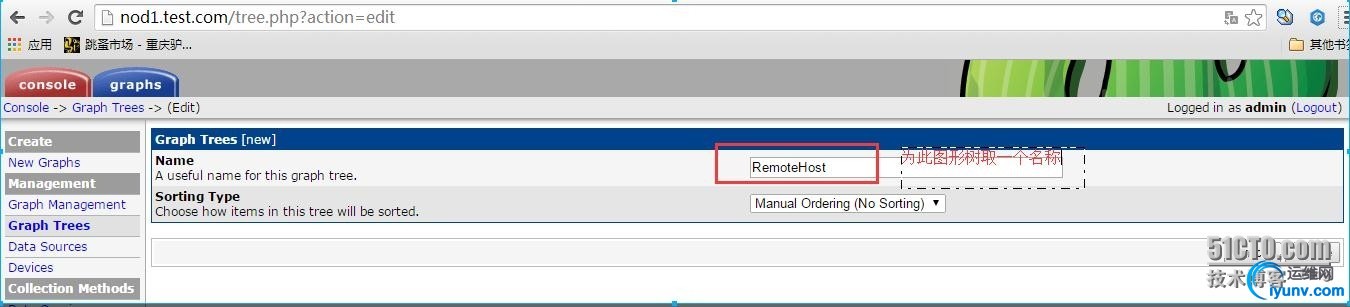

接着为图形树输入一个名称，如下图：

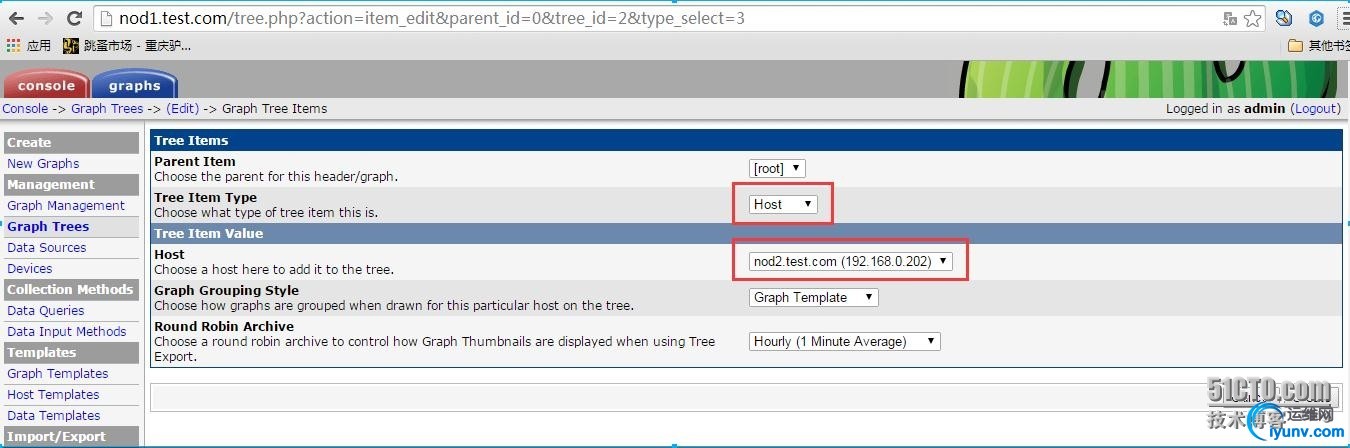

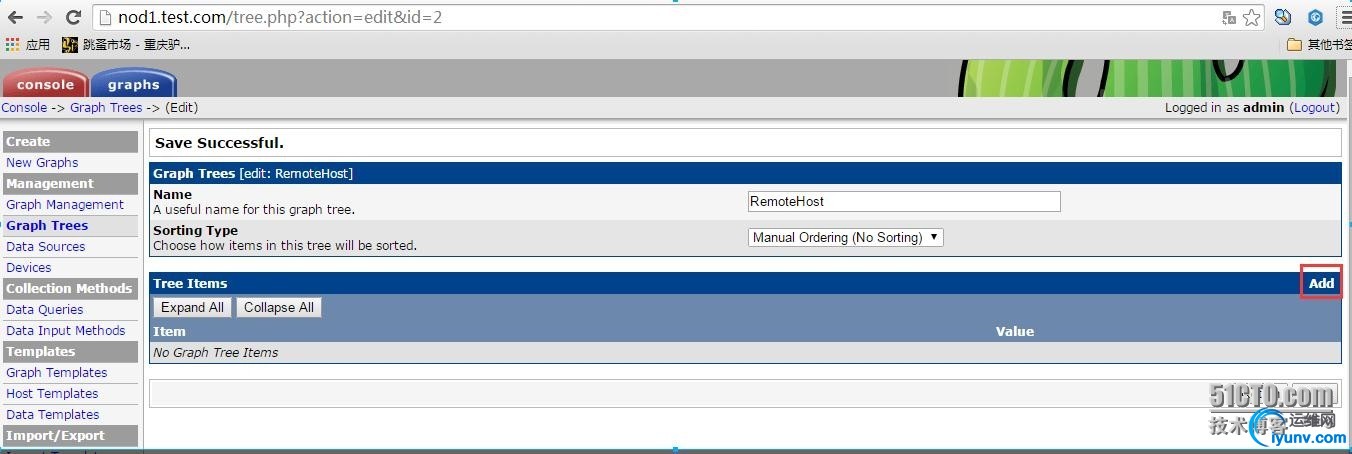

点击“Create”，一个图形树就生成了，再在此图形树上创建项目，在下图中点击"Add"，就可以在图形树上创建一个项目：

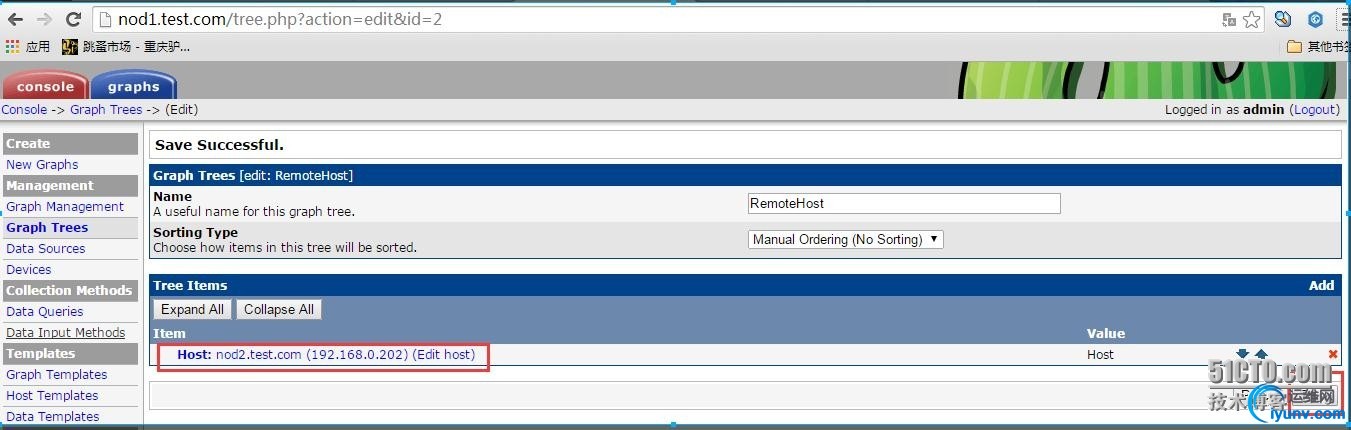

再点击上图中的“Create”后，跳转到下图：

再点击“Save”保存我们创建的图形树。

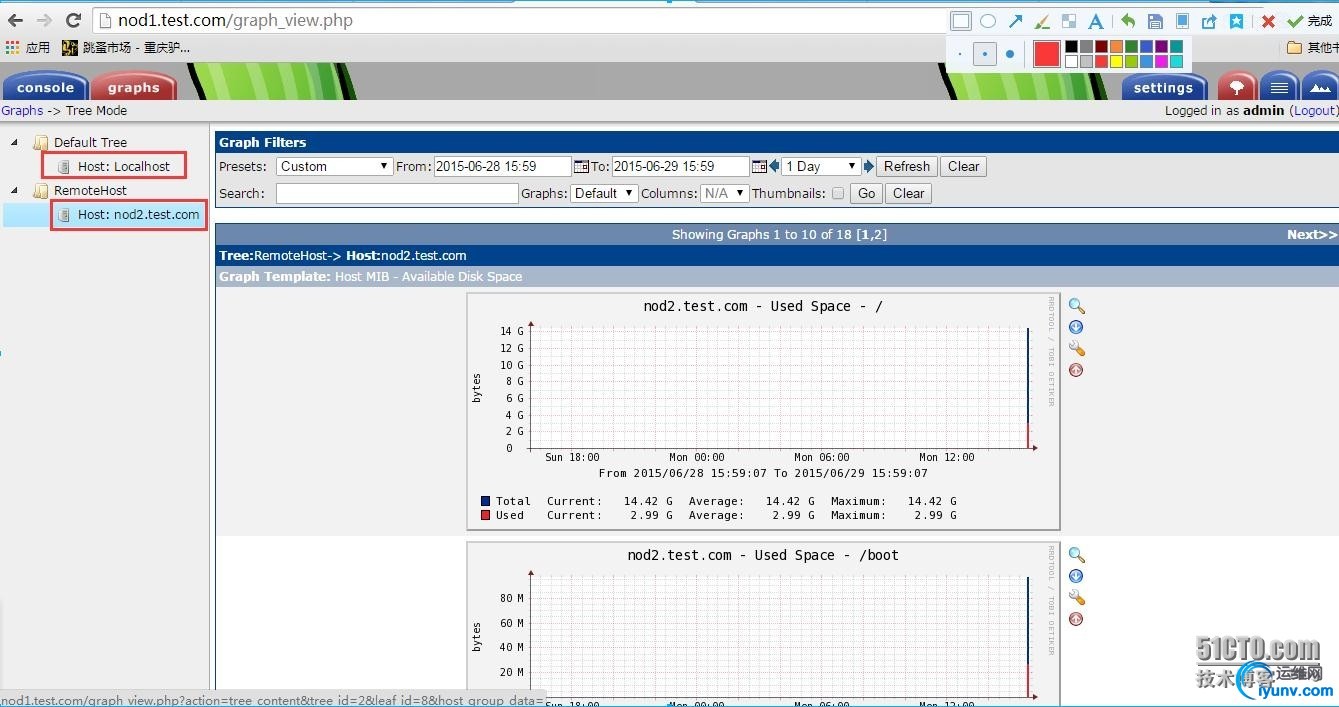

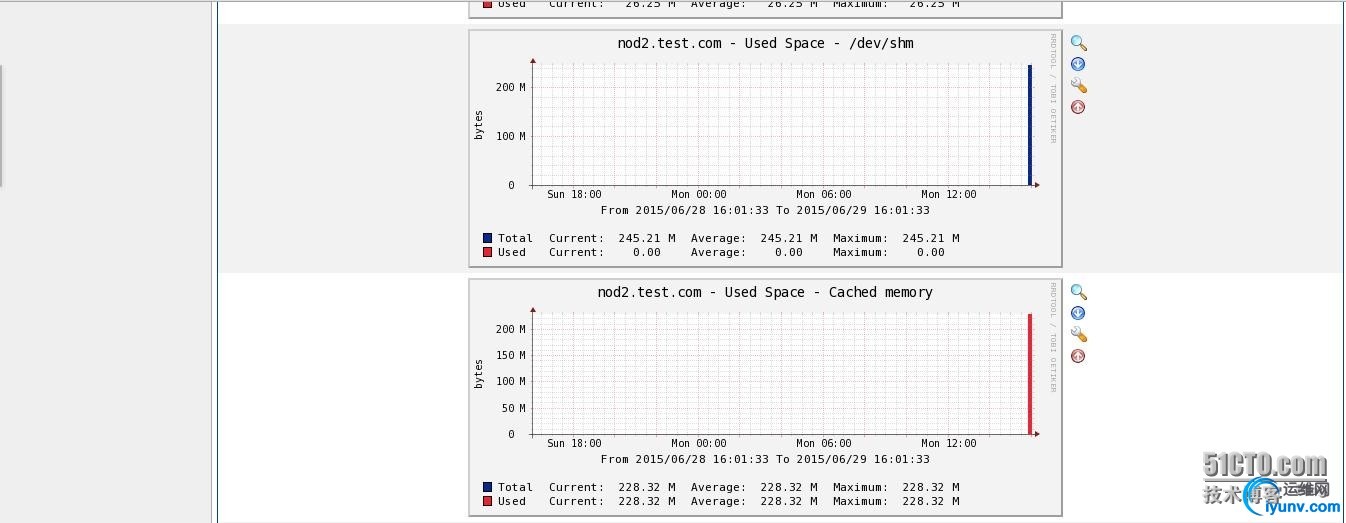

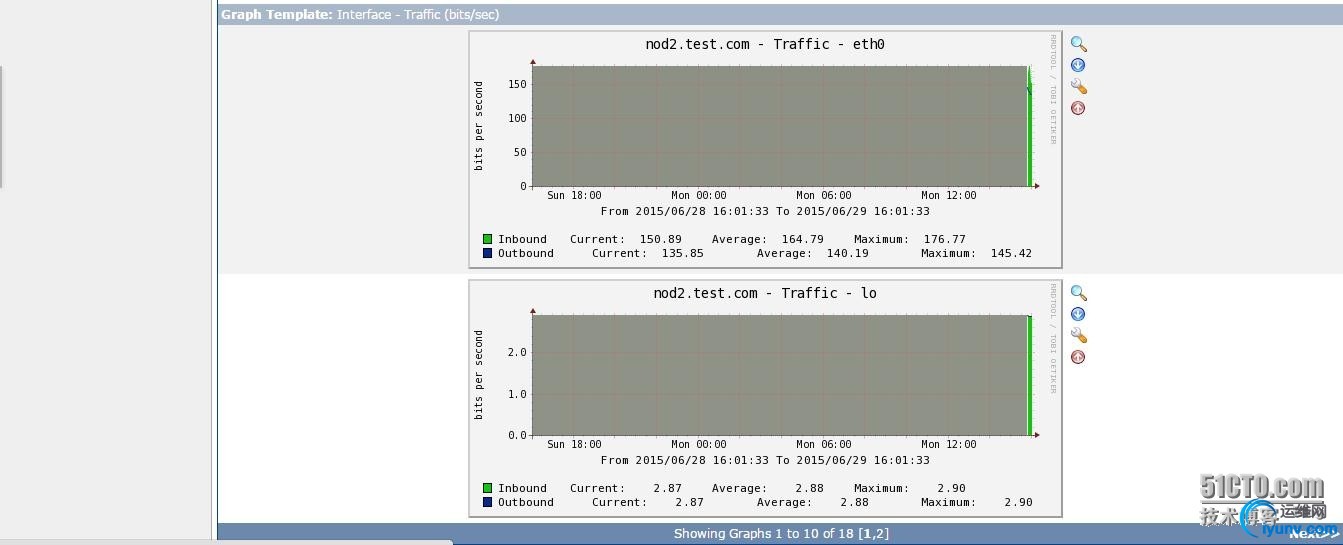

    要想查看我们对远程主机的监控图像，我们点击主页上的“graphs”，就可以看到图形树，一个是默认的图形树，里面有本地主机的监控图形，另一个是我们自己定义的，只要过一会，图形里就会有数据生成了，如下图：

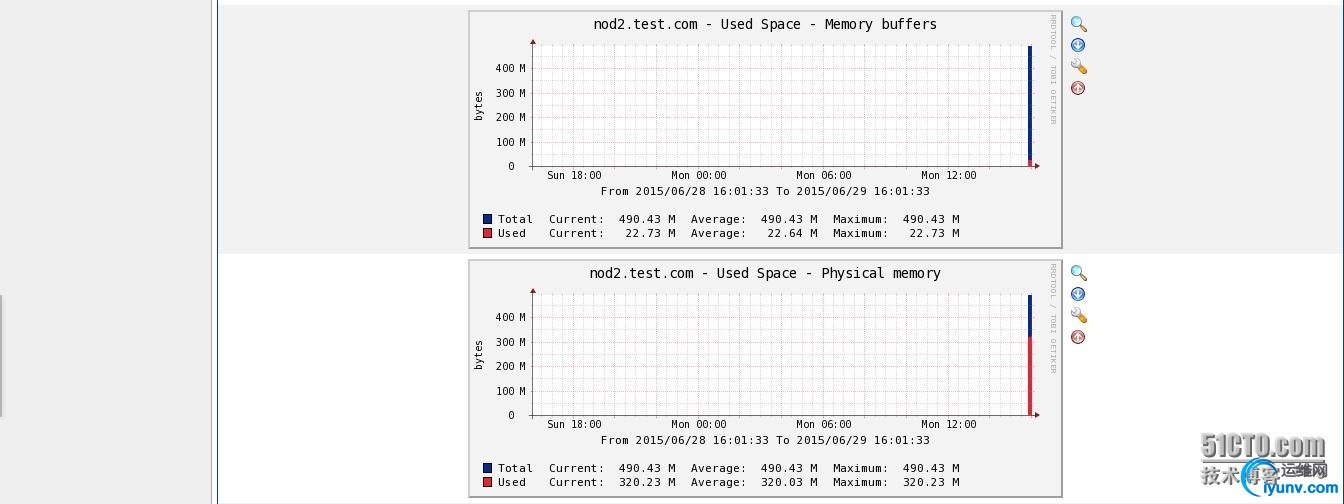

这个主机模板能够监控的项目有许多，看上图中的最下方还有第二页。
    好了，写到这里我们就完成了对cacti模板的介绍，并举例说明了怎样导入一个模板，并使用其运用到一个远程主机上。
