Linux 高可用（HA）集群基本概念详解

zhaoh

大纲

一、高可用集群的定义

二、高可用集群的衡量标准

三、高可用集群的层次结构

四、高可用集群的分类

五、高可用集群常用软件

六、共享存储

七、集群文件系统与集群LVM

一、高可用集群的定义

   高可用集群，英文原文为High Availability Cluster，简称HACluster，简单的说，集群（cluster）就是一组计算机，它们作为一个整体向用户提供一组网络资源。这些单个的计算机系统 就是集群的节点（node）。

   高可用集群的出现是为了使集群的整体服务尽可能可用，从而减少由计算机硬件和软件易错性所带来的损失。如果某个节点失效，它的备援节点将在几秒钟的时间内接管它的职责。因此，对于用户而言，集群永远不会停机。

   高可用集群软件的主要作用就是实现故障检查和业务切换的自动化。只有两个节点的高可用集群又称为双机热备，即使用两台服务器互相备份。当一台服务器出现故障时，可由另一台服务器承担服务任务，从而在不需要人工干预的 情况下，自动保证系统能持续对外提供服务。双机热备只是高可用集群的一种，高可用集群系统更可以支持两个以上的节点，提供比双机热备更多、更高级的功能，更能满足用户不断出现的需求变化。

二、高可用集群的衡量标准
   HA(High Available), 高可用性群集是通过系统的可靠性(reliability)和可维护性(maintainability)来度量的。工程上，通常用平均无故障时间(MTTF)来度量系统的可靠性,用平均维修时间（MTTR）来度量系统的可维护性。于是可用性被定义为：HA=MTTF/(MTTF+MTTR)*100%

   具体HA衡量标准:

• 99% 一年宕机时间不超过4天
• 99.9% 一年宕机时间不超过10小时
• 99.99% 一年宕机时间不超过1小时
• 99.999% 一年宕机时间不超过6分钟



三、高可用集群的层次结构

   说明：高可用集群可分为三个层次结构，分别由红色部分的Messaging与Membership层，蓝色部分的Cluster Resource Manager（CRM）层，绿色部分的Local Resource Manager（LRM）与Resource Agent（RA）组成，下面我们就来具体说明（如上图），

1.位于最底层的是信息和成员关系层（Messaging and Membership），Messaging主要用于节点之间传递心跳信息，也称为心跳层。节点之间传递心跳信息可以通过广播，组播，单播等方式。成员关系（Membership）层，这层最重要的作用是主节点（DC）通过Cluster Consensus Menbership Service（CCM或者CCS）这种服务由Messaging层提供的信息，来产生一个完整的成员关系。这层主要实现承上启下的作用，承上，将下层产生的信息生产成员关系图传递给上层以通知各个节点的工作状态；启下，将上层对于隔离某一设备予以具体实施。

2.集群资源管理层（Cluster Resource Manager），真正实现集群服务的层。在该层中每个节点都运行一个集群资源管理器（CRM，cluster Resource Manager），它能为实现高可用提供核心组件，包括资源定义，属性等。在每一个节点上CRM都维护有一个CIB(集群信息库 XML文档)和LRM（本地资源管理器）组件。对于CIB，只有工作在DC（主节点）上的文档是可以修改的，其他CIB都是复制DC上的那个文档而来的。对于LRM,是执行CRM传递过来的在本地执行某个资源的执行和停止的具体执行人。当某个节点发生故障之后，是由DC通过PE（策略引擎）和TE（实施引擎）来决定是否抢夺资源。

3.资源代理层（Resource Agents），集群资源代理(能够管理本节点上的属于集群资源的某一资源的启动，停止和状态信息的脚本)，资源代理分为：LSB（/etc/init.d/*）,OCF(比LSB更专业，更加通用),Legacy heartbeat（v1版本的资源管理）。

核心组件的具体说明（如上图）：

1.ccm组件（Cluster Consensus Menbership Service）：作用，承上启下，监听底层接受的心跳信息，当监听不到心跳信息的时候就重新计算整个集群的票数和收敛状态信息，并将结果转递给上层，让上层做出决定采取怎样的措施，ccm还能够生成一个各节点状态的拓扑结构概览图，以本节点做为视角，保证该节点在特殊情况下能够采取对应的动作。

2.crmd组件（Cluster Resource Manager，集群资源管理器，也就是pacemaker）：实现资源的分配，资源分配的每个动作都要通过crm来实现，是核心组建，每个节点上的crm都维护一个cib用来定义资源特定的属性，哪些资源定义在同一个节点上。

3.cib组件（集群信息基库，Cluster Infonation Base）：是XML格式的配置文件，在内存中的一个XML格式的集群资源的配置文件，主要保存在文件中，工作的时候常驻在内存中并且需要通知给其它节点，只有DC上的cib才能进行修改，其他节点上的cib都是拷贝DC上。配置cib文件的方法有，基于命令行配置和基于前台的图形界面配置。

4.lrmd组件（Local Resource Manager，本地资源管理器）：用来获取本地某个资源的状态，并且实现本地资源的管理，如当检测到对方没有心跳信息时，来启动本地的服务进程等。

5.pengine组件：

• PE（Policy Engine）：策略引擎，来定义资源转移的一整套转移方式，但只是做策略者，并不亲自来参加资源转移的过程，而是让TE来执行自己的策略。
• TE（Transition Engine）： 就是来执行PE做出的策略的并且只有DC上才运行PE和TE。



6.stonithd组件

   STONITH(Shoot The Other Node in the Head，”爆头“)， 这种方式直接操作电源开关，当一个节点发生故障时，另 一个节点如果能侦测到，就会通过网络发出命令，控制故障节点的电源开关，通过暂时断电，而又上电的方式使故障节点被重启动， 这种方式需要硬件支持。

   STONITH应用案例（主从服务器），主服务器在某一端时间由于服务繁忙，没时间响应心跳信息，如果这个时候备用服务器一下子把服务资源抢过去，但是这个时候主服务器还没有宕掉，这样就会导致资源抢占，就这样用户在主从服务器上都能访问，如果仅仅是读操作还没事，要是有写的操作，那就会导致文件系统崩溃，这样一切都玩了，所以在资源抢占的时候，可以采用一定的隔离方法来实现，就是备用服务器抢占资源的时候，直接把主服务器给STONITH，就是我们常说的”爆头 ”。

四、高可用集群的分类
1.双机热备（Active/Passive）

官方说明：Two-node Active/Passive clusters using Pacemaker and DRBD are a cost-effective solution for many High Availability situations.

2.多节点热备（N+1）

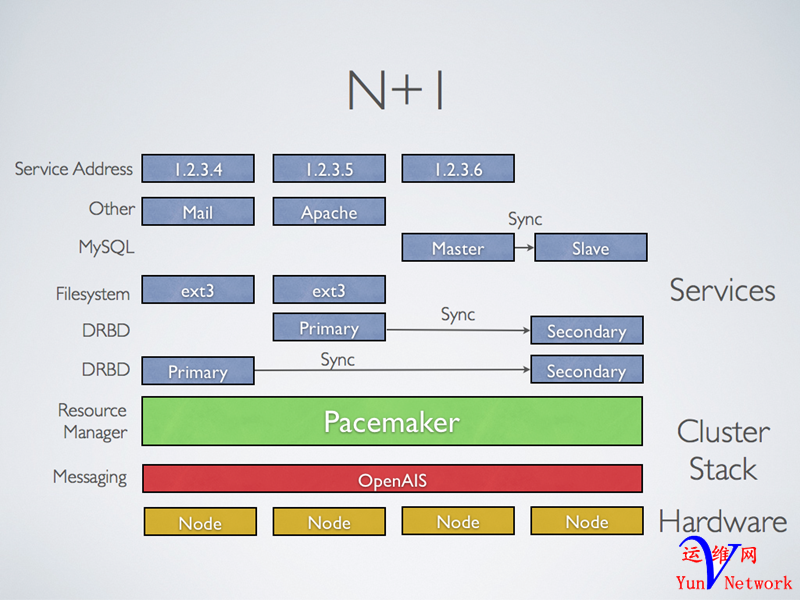

官方说明：By supporting many nodes, Pacemaker can dramatically reduce hardware costs by allowing several active/passive clusters to be combined and share a common backup node.

3.多节点共享存储（N-TO-N）

官方说明：When shared storage is available, every node can potentially be used for failover. Pacemaker can even run multiple copies of services to spread out the workload.

4.共享存储热备 （Split Site）

官方说明：Pacemaker 1.2 will include enhancements to simplify the creation of split-site clusters.

五、高可用集群软件

Messaging and Membership Layer（信息与关系层）：

• heartbeat (v1,v2,v3)，heartbeat v3 分拆  heartbeat pacemaker cluster-glue
• corosync
• cman
• keepalived
• ultramokey



Cluster Resource Manager Layer（资源管理层，简称:CRM）：

• haresource,crm (heartbeat v1/v2)
• pacemaker (heartbeat v3/corosync)
• rgmanager (cman)



常用组合：

• heartbeat v2+haresource(或crm) (说明：一般常用于CentOS 5.X)
• heartbeat v3+pacemaker (说明：一般常用于CentOS 6.X)
• corosync+pacemaker (说明：现在最常用的组合)
• cman + rgmanager (说明：红帽集群套件中的组件，还包括gfs2,clvm)
• keepalived+lvs (说明：常用于lvs的高可用)



总结：我们经常在技术博客中看到，heartbeat+pacemaker实现mysql高可用，或corosync+pacemaker实现mysql高可用等，有的博友会问了，我们到底用什么好呢？经过上面的说明大家应该有所了解！

六、共享存储

   说到集群， 我们不得不说到，共享存储，因为不管理是Web高可用也，Mysql高可用也好，他们的数据都是共享的就一份，所有必须放在共享存储中，主节点能访问，从节点也能访问。下面我们就简单说一下共享存储。

1.DAS:(Direct attached storage)直接附加存储

说明：设备直接连接到主机总线上的，距离有限，而且还要重新挂载，之间有数据传输有延时

• RAID 阵列
• SCSI 阵列



2.NAS:(network attached storage)网络附加存储
说明：文件级别的共享

• NFS
• FTP
• CIFS



3.SAN:(storage area network)存储区域网络
说明：块级别的，模拟的scsi协议

• FC光网络（交换机的光接口超贵，一个差不多2万，如果使用这个，代价太高）
• IPSAN（iscsi）存取快，块级别，廉价



七、集群文件系统与集群LVM（集群逻辑卷管理cLVM）

集群文件系统：gfs2、ocfs2

集群LVM：cLVM

注：一般用于高可用双主模型中（如下图）

参考文档：

http://www.linux-ha.org/wiki/Main_Page

http://clusterlabs.org/wiki/Main_Page

http://opencf.org/home.html
