PowerDesigner与SQL Server相连

mingche

　　以前听说过PowerDesigner可以和数据库连接，根据在PowerDesigner创建的数据模型创建表、触发器、存储过程到数据库中。也可以将已有的数据库导出到PowerDesigner中为数据模型。今天做了一下测试，发现确实很简单，现在操作步骤与大家分享：
0、准备工作
先在SQL Server中创建一数据库，以供测试用。
Create database test
1、 根据在PowerDesigner创建的数据模型创建表、触发器、存储过程到数据库中
1）打开PowerDesigner ，建立一个物理数据模型


2)在弹出的对话框中保持默认设置


3)将新建的physical data model 重命名为test

4)在其中建两个表,创建两个表的关联关系.


5)单击"Database"->"Configure Connections"

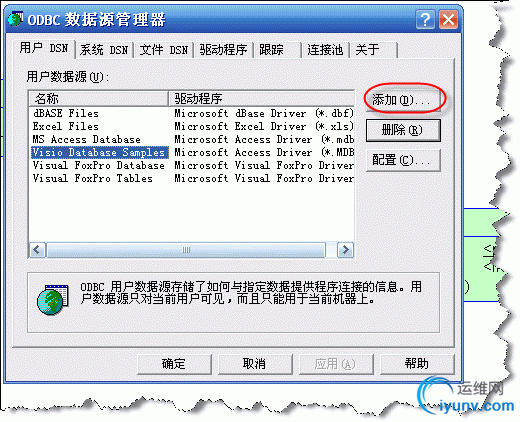

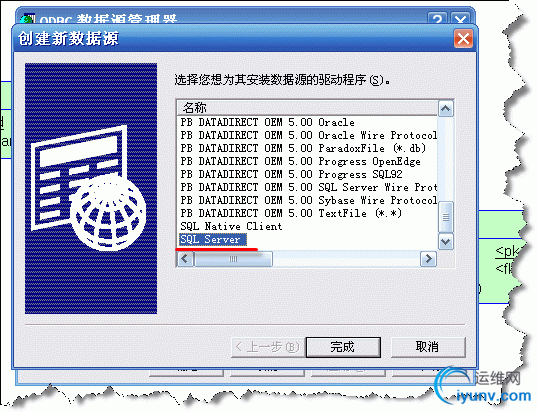

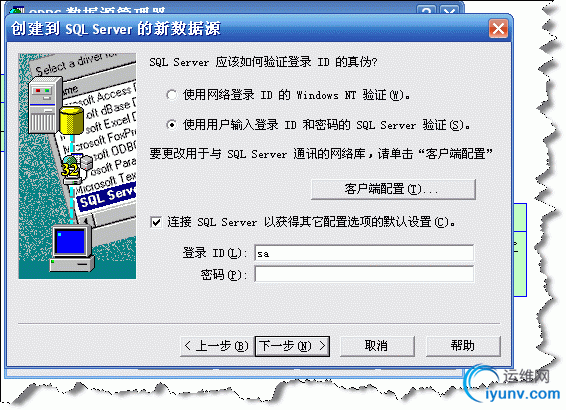

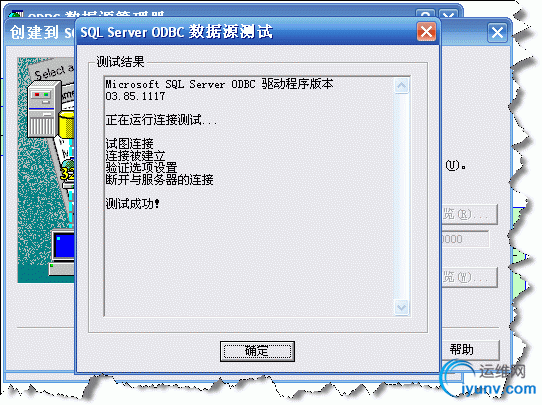

6)在弹出的ODBC数据源管理器中,点击"添加",添加一个数据源

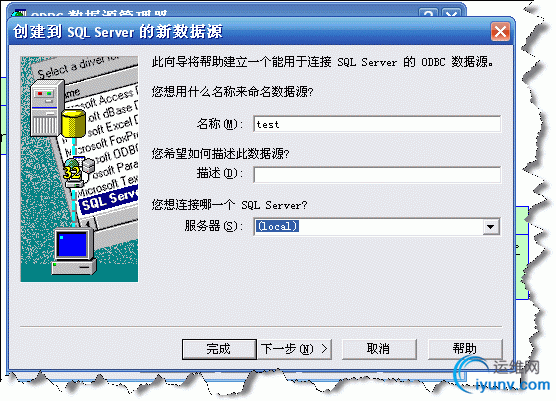

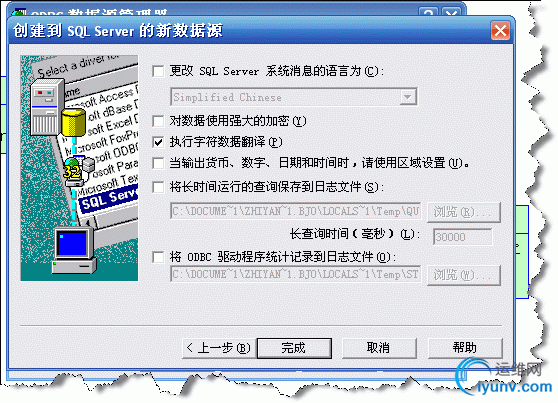

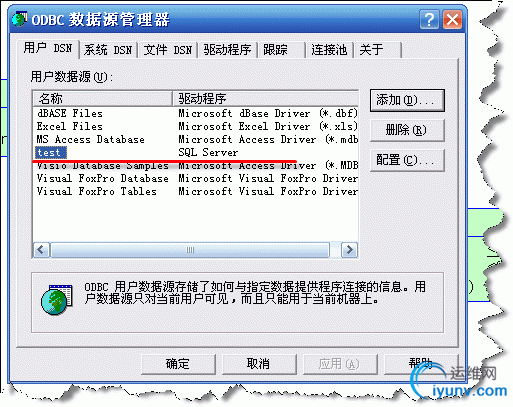

从上图可以看出,已经成功添加了一个名为test的sql server数据源.

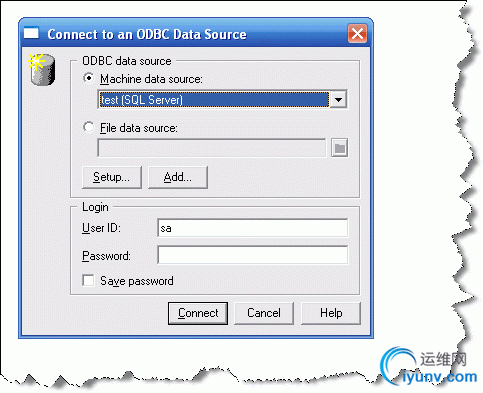

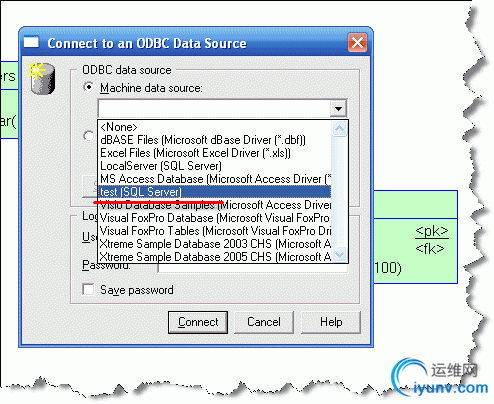

7)点击"Database"->"Connect..",连接到刚才添加的数据源.

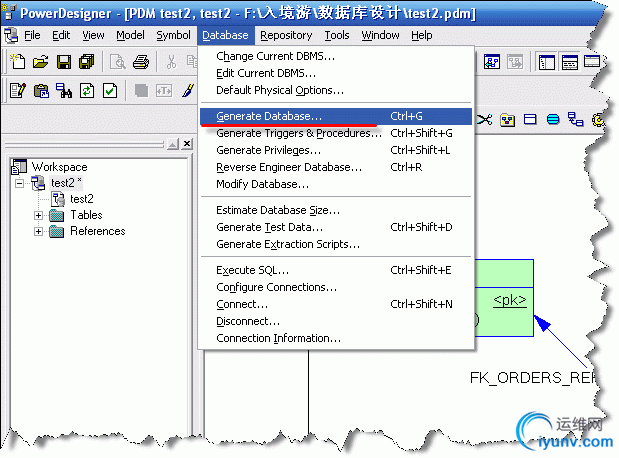

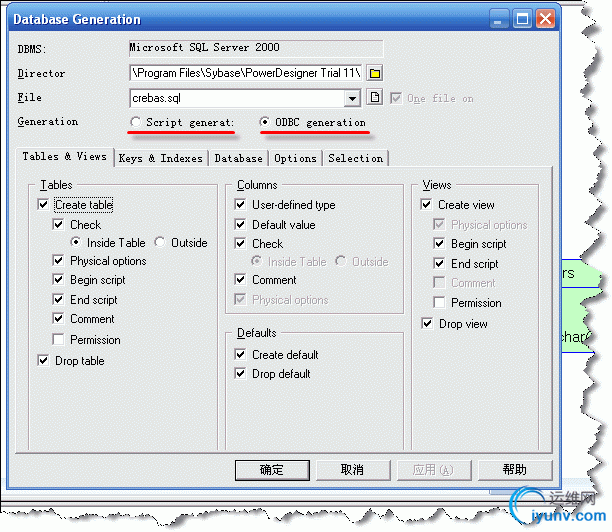

8)点击"Database"->"Generate Database",将表创建到数据库




在上面的对话框中,可以选择生成脚本的目录和文件名,下面还有很多选项,我保持了默认选项.注意选中"Script generation",只生成脚本,选中"ODBC generation"会提示你执行脚本到数据库.

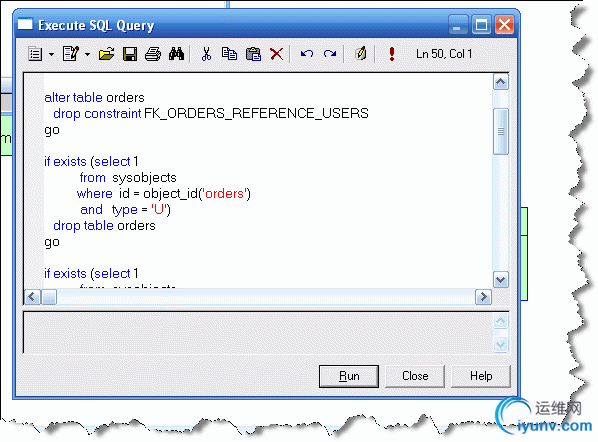

点击Run可以运行脚本,也可手动修改脚本后再Run.Run了之后,再到数据库查看,发现表和表之间的关联关系已经创建了.
　　2、将已有的数据库导出到PowerDesigner中为数据模型

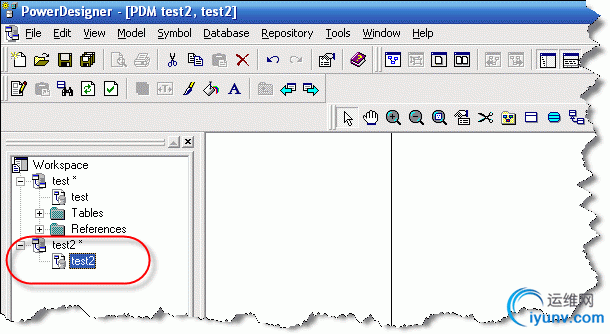

　　1）新建一个physical data model,命名为test2

2)点击"Database"->"Connect.."连接数据源。

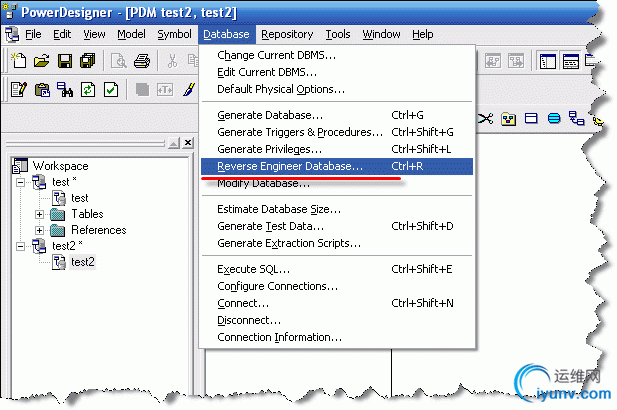

3）点击"Database"->"Reverse Engineer Database..."

4)Using an ODBC data source

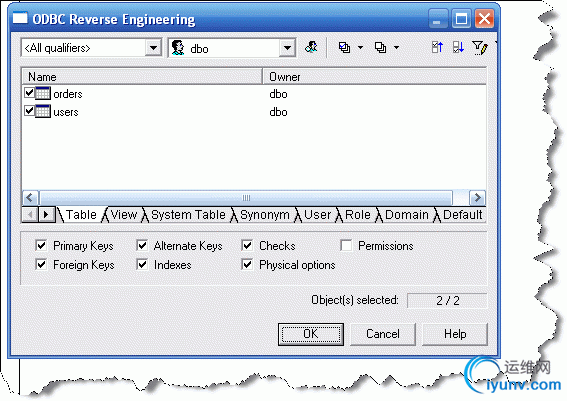

5)点击"确定"后，可以看到下面的对话框，选项的意思也很明了，默认只选中了导出表：


6）"OK"之后可以看到导入滚动条，完成之后，可以看到数据库表已导入为数据模型。
